W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Megane I z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Renault Megane I to kompaktowy samochód, który był produkowany w latach 1995-2002. Był to model, który przyniósł wiele innowacji i zmian w segmencie samochodów klasy średniej.

Pod względem stylistycznym, Renault Megane I wyróżniał się swoim oryginalnym designem, który został stworzony przez słynnego projektanta Patricka Le Quémenta. Samochód miał charakterystyczne, zaokrąglone kształty, wyraźnie zarysowane nadkola i smukłą linię nadwozia. Megane I był dostępny zarówno w wersji hatchback, sedan, kombi (Estate) oraz coupe (Coupe-Cabriolet).

Wnętrze Renault Megane I oferowało przestronność i funkcjonalność. Kabina była starannie zaprojektowana, z ergonomicznie rozmieszczonymi elementami i wysokiej jakości materiałami wykończeniowymi. Przestronne siedzenia zapewniały wygodę zarówno dla kierowcy, jak i pasażerów. Dodatkowo, Megane I posiadał liczne schowki i pojemniki na drobne przedmioty, co jest praktyczne podczas codziennego użytkowania.

W zakresie jednostek napędowych, Renault Megane I oferował różne opcje silnikowe, obejmujące zarówno benzynowe, jak i dieselowe warianty. Silniki te charakteryzowały się oszczędnym spalaniem i dobrymi osiągami. Wersje sportowe, takie jak Megane Sport i Megane Coupe-Cabriolet, były wyposażone w bardziej dynamiczne jednostki napędowe, zapewniające większą moc i sportowe doznania podczas jazdy.

Renault Megane I oferował również różne poziomy wyposażenia, w zależności od wersji. Można było znaleźć opcje, takie jak klimatyzacja, elektrycznie regulowane szyby i lusterka, centralny zamek, system audio czy system nawigacji satelitarnej. Wersje wyższe wyposażenia mogły również posiadać skórzaną tapicerkę, tempomat, czujniki parkowania i wiele innych funkcji.

Zobacz także:  Renault 19 (1994-2000) - schematy bezpieczników i przekaźników

Megane I był także wyposażony w systemy bezpieczeństwa, takie jak ABS, poduszki powietrzne i systemy kontroli trakcji. Samochód był dobrze oceniany pod względem bezpieczeństwa i otrzymał dobre wyniki w testach zderzeniowych.

Jazda Renault Megane I była komfortowa dzięki dobrze wyważonemu zawieszeniu, które zapewniało stabilność i precyzyjne prowadzenie. Dodatkowo, samochód oferował dobre tłumienie hałasu, co przekładało się na cichszą i bardziej relaksującą podróż.

Podsumowując, Renault Megane I to kompaktowy samochód, który zdobył popularność dzięki swojemu oryginalnemu designowi, praktyczności, różnorodności opcji silnikowych i atrakcyjnym poziomom wyposażenia. Był to model, który wprowadził wiele innowacji i stał się ważnym graczem w segmencie samochodów klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

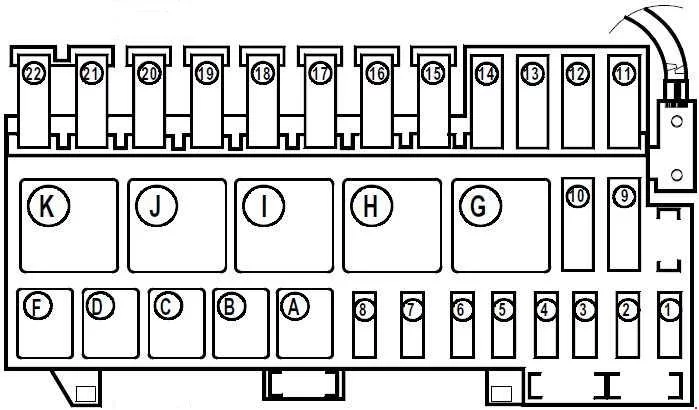

Komora silnika

W komorze silnika jednostka znajduje się po lewej stronie, obok akumulatora.

Zobacz także:  Renault Midlum - schematy bezpieczników i przekaźników

Renault Megane I (1996-2003) - schematy bezpieczników i przekaźników

Opis

A Przekaźnik pompy paliwa
B Przekaźnik sterujący silnika
C Przekaźnik podgrzewacza płynu chłodzącego 1
D Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
F Przekaźnik rozrusznika – automatyczna skrzynia biegów
g
h
i Przekaźnik grzałki płynu chłodzącego 2
J Przekaźnik silnika wentylatora chłodzącego – wysoka prędkość
K Przekaźnik silnika wentylatora chłodzącego – niska prędkość
1 (30A) Silnik wentylatora chłodzącego, grzałka filtra paliwa
2 (30A) Zarządzanie silnikiem
3 (7,5A) Klimatyzacja
4 (3A) Układ dwupaliwowy
5 (7,5A) Układ dwupaliwowy
6 (7,5A) System sterowania automatyczną skrzynią biegów, rozrusznik
7 (7.5) Poduszka powietrzna, system zarządzania silnikiem, podgrzewacz filtra paliwa
8 (7,5A) Układ dwupaliwowy
9 Dioda klimatyzatora
10 Dioda klimatyzatora
11 (70A) Grzałka płynu chłodzącego, świece żarowe
12
13
14 (40A / 50A) Silnik wentylatora chłodzącego – 2. prędkość, grzałka filtra paliwa
15
16 (60A) Układ przeciwblokujący (ABS)
17
18 (60A) Podgrzewana szyba przednia
19 (40A) Układ klimatyzacji
20 (60A) Wielofunkcyjny moduł sterujący 1
21 (60A) Skrzynka bezpieczników / przekaźników, tablica przyrządów 2
22 (60A) System antykradzieżowy, klakson, włącznik światła

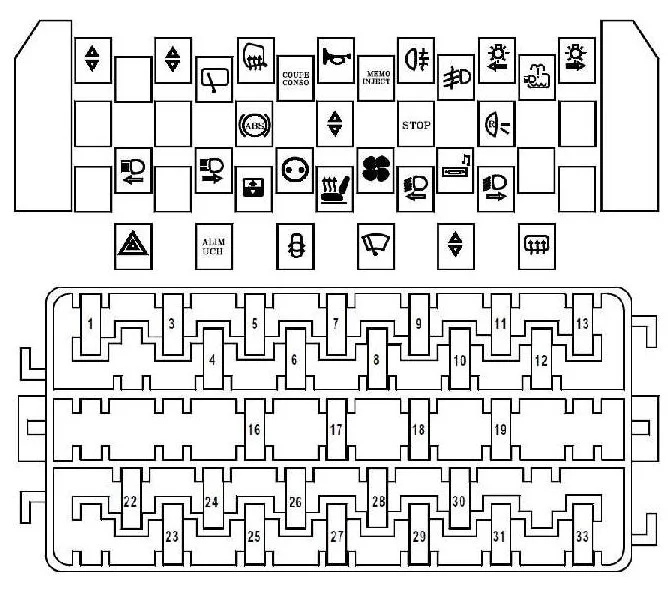

Przedział pasażerski

Znajduje się po lewej stronie drążka kierowniczego, pod osłoną ochronną.

Renault Megane I (1996-2003) - schematy bezpieczników i przekaźników

Opis

  1. (25A) Silnik podnośnika tylnych lewych drzwi
  2. (25A) Silnik podnośnika prawych tylnych drzwi
  3. (15A) Wycieraczka/spryskiwacz tylnej szyby
  4. (7,5A) Podgrzewane lusterka boczne
  5. (15A) System audio, elektryczna antena, elektryczne lusterka zewnętrzne
  6. (15A) Klakson
  7. Przekaźnik silnika wentylatora chłodzącego, zestaw wskaźników
  8. (5A) Tylne światła przeciwmgielne
  9. (15A) Światła przeciwmgielne
  10. (7,5A) Przednie lewe światła boczne / tylne lewe światła boczne
  11. (10A) Spryskiwacze reflektorów
  12. (7,5A) Lampy przednie prawe / tylne prawe boczne
  13. (5A) Układ przeciwblokujący (ABS)
  14. (25A) Silnik podnośnika szyby przednich prawych drzwi
  15. (15A) Automatyczny system sterowania skrzynią biegów, przekaźnik silnika podnośnika szyby, światła hamowania
  16. (15A) Wielofunkcyjny moduł sterujący 1, światła cofania
  17. (10A) Światło drogowe (lewe)
  18. (25A) Silnik podnośnika szyby przednich lewych drzwi
  19. (10A) Światło drogowe (prawe)
  20. (20A) Klimatyzacja, szyberdach
  21. (10A) Złącze zasilania akcesoriów
  22. (15A) Podgrzewane siedzenia
  23. (20A) Grzałka / klimatyzator
  24. (10A) Światła mijania (lewe)
  25. (15A) System audio, bezpiecznik zapalniczki renault megan stage 1
  26. (10A) Żarówka mijania (prawa)
  27. Zworka – reflektory
Zobacz także:  Renault Megane II (2002-2009) - schematy bezpieczników i przekaźników





Dolny rząd

Renault Scenic I (1996-2003) - skrzynka bezpieczników i przekaźników

Opis

  • A – (15A) Kierunkowskazy / światła awaryjne
  • B – (5A) Wielofunkcyjna jednostka sterująca 1
  • C – (20A) Centralny zamek
  • D – (20A) Wycieraczka przedniej szyby
  • E – (25A) Elektryczne szyby
  • F – (30A) Podgrzewane lusterka boczne, podgrzewana tylna szyba



Za skrzynką bezpieczników mogą znajdować się również następujące przekaźniki:

Renault Megane I (1996-2003) - schematy bezpieczników i przekaźników

Opis

A Przekaźnik pompy spryskiwacza reflektorów
b Przekaźnik świateł do jazdy dziennej – reflektory
C Przekaźnik oświetlenia dziennego – lampa przednia/tylna
D Przekaźnik oświetlenia dziennego – przekaźnik główny

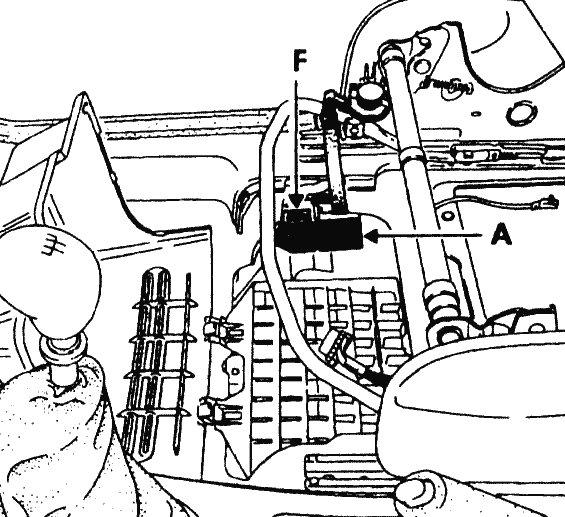

Możliwe jest również umieszczenie poszczególnych elementów bezpieczników i przekaźników pod siedzeniem pasażera: A – złącze zasilania, F – bezpieczniki.

Renault Megane I (1996-2003) - schematy bezpieczników i przekaźników
