W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Koleos II z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Renault Koleos II to druga generacja luksusowego SUV-a marki Renault, która została wprowadzona na rynek w 2016 roku. Jest to samochód, który charakteryzuje się nowoczesnym designem, wysokim poziomem wyposażenia oraz […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Koleos II z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Renault Koleos II to druga generacja luksusowego SUV-a marki Renault, która została wprowadzona na rynek w 2016 roku. Jest to samochód, który charakteryzuje się nowoczesnym designem, wysokim poziomem wyposażenia oraz zaawansowanymi technologiami, oferując komfortową i bezpieczną jazdę.
Pod względem stylistycznym, Renault Koleos II prezentuje nowoczesne i dynamiczne linie nadwozia, które nadają mu atrakcyjny wygląd. Wyraziste reflektory przednie, duży grill oraz smukłe proporcje nadają mu elegancję i pewność siebie na drodze. Wysoka jakość wykończenia, precyzyjne detale i solidne wykonanie podkreślają prestiżowy charakter tego modelu.
Wnętrze Renault Koleos II oferuje przestronną kabinę, która została zaprojektowana z myślą o komforcie i funkcjonalności. Wysokiej jakości materiały, ergonomiczne rozmieszczenie elementów oraz liczne schowki i półki na przechowywanie zapewniają wygodę dla pasażerów i kierowcy. Duże i wygodne siedzenia, regulowane elektrycznie, oraz szerokie przestrzenie bagażowe sprawiają, że podróżowanie staje się przyjemne i wygodne.
Renault Koleos II oferuje różne jednostki napędowe, w tym benzynowe i dieselowe silniki o różnej mocy. Silniki te są zoptymalizowane pod kątem oszczędności paliwa i efektywności, co przekłada się na niskie koszty eksploatacji. Samochód jest dostępny zarówno w wersji z napędem na przednie koła, jak i z napędem na cztery koła, co zapewnia doskonałą trakcję i stabilność na różnego rodzaju nawierzchniach.
Renault Koleos II został wyposażony w zaawansowane technologie, które podnoszą komfort i bezpieczeństwo jazdy. Można znaleźć system multimedialny z ekranem dotykowym, system nawigacji GPS, system audio premium, klimatyzację dwustrefową, tempomat adaptacyjny, czujniki parkowania, systemy wspomagające jazdę, takie jak system monitorowania martwego pola i asystent pasa ruchu, oraz wiele innych funkcji ułatwiających prowadzenie i podróżowanie.
Bezpieczeństwo jest priorytetem w Renault Koleos II. Samochód został wyposażony w liczne systemy i funkcje, takie jak system kontroli trakcji, system kontroli stabilności, systemy wspomagające hamowanie, systemy monitorujące ciśnienie w oponach, wiele poduszek powietrznych oraz systemy aktywnego hamowania awaryjnego. Dzięki temu, podróżujący mogą czuć się pewnie i bezpiecznie na drodze.
Renault Koleos II to samochód, który spełnia oczekiwania klientów poszukujących luksusowego i wszechstronnego SUV-a. Jego nowoczesny design, przestronne wnętrze, zaawansowane technologie i zaawansowane systemy bezpieczeństwa sprawiają, że jest on atrakcyjnym wyborem dla osób, które cenią sobie komfort, styl i niezawodność.
Przedział pasażerski

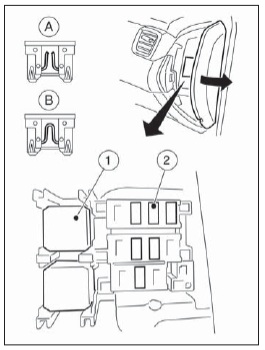

W kabinie można zamontować 2 główne bloki z bezpiecznikami: po lewej i prawej stronie tablicy rozdzielczej (od końca, za osłoną ochronną).
Prawa skrzynka
Lewa skrzynka (główna)

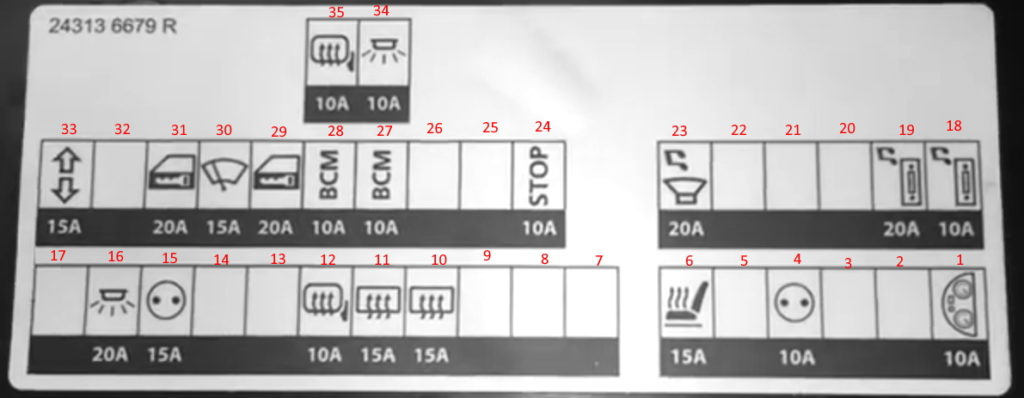

Skrzynka z lewej strony
Opis
| 1 | 10A Dwustronna pompa przedniej i tylnej szyby (677) za pośrednictwem skrzynki rozdzielczej na kolumnie kierownicy (1519), deska rozdzielcza | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10A Bezpiecznik w wersji z podgrzewaną kierownicą: f3 obwody zasilania na płytce | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Gniazdo akcesoriów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A Podgrzewane siedzenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Nagrzewnica 20 A, wzmacniacz klimatyzacji, przekaźnik sterujący ponownego uruchomienia silnika Baypass | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A Ogrzewana tylna szyba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Ogrzewana tylna szyba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Podgrzewane lusterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A ABS lub światła hamowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Zapalniczka 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Oświetlenie wewnętrzne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20A Silnik nagrzewnicy, rezystor, wzmacniacz klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A System audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20A System audio, jednostka sterująca nawigacją, kamera dookoła | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5A Moduł elektroniki nadwozia (BCM), syrena, przełącznik wielofunkcyjny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20A Dźwięk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10A Przełącznik świateł stopu, moduł elektroniczny nadwozia (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5A AWD, wzmacniacz antenowy zabezpieczający przed kradzieżą | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10A Moduł elektroniczny nadwozia (BCM), przełącznik wielofunkcyjny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Moduł elektroniki nadwozia 10 A (BCM), elektryczny hamulec postojowy, złącze diagnostyczne, napęd na 4 koła, oświetlenie przyrządów/przełączników, przekaźnik podnośnika szyb, przekaźnik składanych lusterek, przekaźnik otwierania lusterek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20A Centralny zamek, moduł elektroniczny nadwozia (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15A Podkładka do szkła | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20A Centralny zamek, moduł elektroniczny nadwozia (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15A Sygnalizacja niebezpieczeństwa i kierunkowskazy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10A Oświetlenie wewnętrzne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10A Ogrzewanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

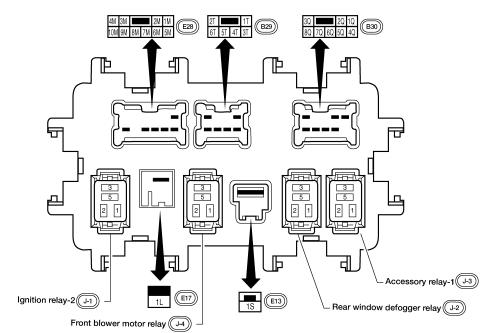

Poszczególne elementy przekaźnikowe znajdują się z tyłu urządzenia.

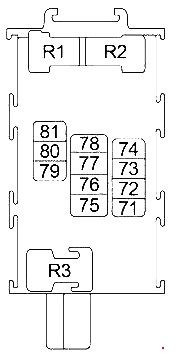

Skrzynka z prawej strony
Opis
| 71 | 10A Czujnik kąta skrętu kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Zestaw wskaźników 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | System audio 10A, jednostka sterująca nawigacją, kamera dookólna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 10A Moduł sterowania skrzynią biegów (TCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | Jednostka sterująca klimatyzacji 10A, wzmacniacz klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 10A ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 10A Przekaźnik pompy oleju | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 20A System audio, jednostka sterująca nawigacją, kamera dookólna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 10A Moduł sterowania skrzynią biegów (TCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik pomocniczy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik zapłonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora silnika

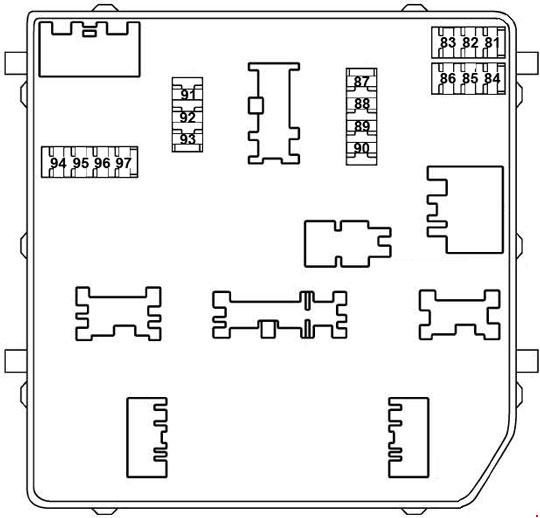

Skrzynka montażowa

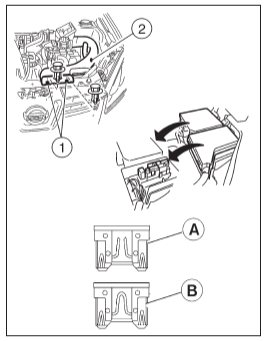

Znajdują się one pod maską w komorze silnika po lewej stronie, pod rurą wlotu powietrza. Aby uzyskać dostęp do bloków, należy usunąć rurę wlotu powietrza.
Opis
| 81 | 10A Jednostka sterująca silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 15A Jednostka sterująca silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 15A Zawór dławiący, jednostka sterująca silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, przekaźnik główny, zawór wydechowy, zawór wlotowy, pompa paliwowa wysokiego ciśnienia, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10A Jednostka sterująca silnika, zawór kolektora dolotowego, wylot zaworu rozrządu, wlot zaworu rozrządu, zawór rozrządu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 15A Czujnik stosunku powietrza do paliwa, podgrzewana sonda lambda, zawór turbosprężarki, jednostka sterująca silnika, jednostka sterująca świec żarowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | Przekaźnik sprężarki klimatyzacji 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 10A ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 15A Pompa płynu chłodzącego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | 30A Przekaźnik wycieraczek przednich, silnik wycieraczek przednich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | 20A Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | 10A Rozrusznik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 93 | 10A ECM, jednostka sterująca skrzynią biegów, czujnik zakresu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, dodatkowy czujnik prędkości, czujnik obrotów, czujnik biegu wstecznego / neutralnego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94 | 5А EPS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 95 | 5A Blokada blokady kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 96 | 10A Restart przekaźnika (start-stop) / ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 97 | 10A Przednia prawa lampa zespolona, przednia lewa lampa zespolona, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik biegu wstecznego, czujnik biegu wstecznego / neutralnego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

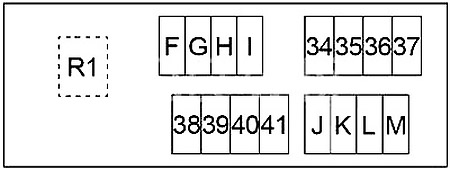

Skrzynka B
Opis
| 34 | Przekaźnik klaksonu 15A |
| 35 | 30A Olej napędowy: Przekaźnik PTC 2 |
| 36 | 30A Olej napędowy: Przekaźnik PTC 3 |
| 37 | 30A Olej napędowy: Przekaźnik PTC 1 |
| 38 | 30A Elektryczny hamulec postojowy |
| 39 | 30A Złącze opcjonalne |
| 40 | – |
| 41 | 30A Elektryczny hamulec postojowy |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Przekaźnik spryskiwaczy reflektorów |
| J | – |
| k | 40A ABS |
| L | 30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”) |
| M | 50A le elektryczne szyby, elektryczne szyby, zasłony, elektryczne siedzenia |
| R1 | Przekaźnik klaksonu |
Dodatkowe skrzynki
Mogą znajdować się po prawej stronie
Przeznaczenie
| HEATED SCREEN | Ogrzewanie szyby |
| H/LAMP WASHER RELAY | Przekaźnik spryskiwaczy reflektorów |
| ANTI THEFT HORN RELAY | Przekaźnik klaksonu przeciwkradzieżowego |
| HEATED FRONT SCREEN RELAY | Podgrzewany przekaźnik przedniej szyby |

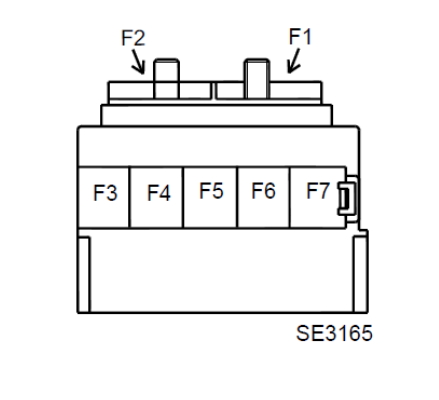

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim biegunie akumulatora.
Opis
Jest jeszcze jedna skrzynka bezpieczników i przekaźników w komorze silnika po lewej stronie poniżej nadkola
TAk, potwierdzam , po lewej stronie poniżej nadkola jest skrzynka bezpieczników o dużej wartości zabezpieczeń i druga z przekaźnikami ale schematu brak
TAk, po lewej stronie poniżej nadkola jest skrzynka bezpieczników o dużej wartości zabezpieczeń i druga z przekaźnikami ale schematu brak
