Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Koleos I z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Renault Koleos I to pierwsza generacja luksusowego SUV-a marki Renault, która była produkowana w latach 2007-2015. Jest to samochód, który wyróżnia się swoim eleganckim stylem, przestronnym wnętrzem i bogatym wyposażeniem, zapewniającym komfortową jazdę i satysfakcję z użytkowania.

Pod względem designu, Renault Koleos I prezentuje charakterystyczne cechy marki Renault, takie jak dynamiczne linie nadwozia, atrakcyjny grill przedni oraz harmonijne proporcje. Jego elegancki wygląd i solidne wykonanie przyciągają uwagę, nadając mu pewną i nowoczesną prezencję na drodze.

Wnętrze Renault Koleos I oferuje przestronną kabinę z wysokim poziomem wykończenia i jakości materiałów. Wygodne siedzenia, ergonomicznie ułożone elementy deski rozdzielczej oraz liczne schowki i półki na przechowywanie zapewniają pasażerom i kierowcy wygodne warunki podróży. Dodatkowo, tylne siedzenia można składać, co zwiększa elastyczność przestrzeni bagażowej.

Renault Koleos I oferuje różne jednostki napędowe, w tym benzynowe i dieselowe silniki, które zapewniają moc i elastyczność podczas jazdy. Są one zoptymalizowane pod kątem oszczędności paliwa i wydajności, co przekłada się na korzystne koszty eksploatacji. Dodatkowo, Koleos I może być wyposażony w napęd na cztery koła, co zapewnia lepszą trakcję i stabilność na różnego rodzaju nawierzchniach.

Renault Koleos I oferuje również wiele zaawansowanych technologii i systemów bezpieczeństwa. Można znaleźć funkcje takie jak system nawigacji GPS, system audio premium, klimatyzację dwustrefową, tempomat, czujniki parkowania, systemy wspomagające jazdę i wiele innych. Dzięki nim podróż staje się bardziej komfortowa i bezpieczna.

Ponadto, Renault Koleos I został zaprojektowany z myślą o bezpieczeństwie. Wyposażony jest w liczne systemy i funkcje, takie jak ABS, ESP, system kontroli trakcji, systemy wspomagające hamowanie i rozdział siły hamowania, a także liczne poduszki powietrzne, które zapewniają ochronę w przypadku kolizji.

Renault Koleos I zdobył pozytywne opinie i uznanie zarówno od kierowców, jak i od ekspertów motoryzacyjnych. Jego połączenie stylu, komfortu, wszechstronności i bezpieczeństwa czyni go atrakcyjnym wyborem dla osób poszukujących luksusowego SUV-a, który spełnia ich oczekiwania w zakresie jazdy na co dzień i dłuższych podróży.

Zobacz także:  Renault Master III (2010-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja

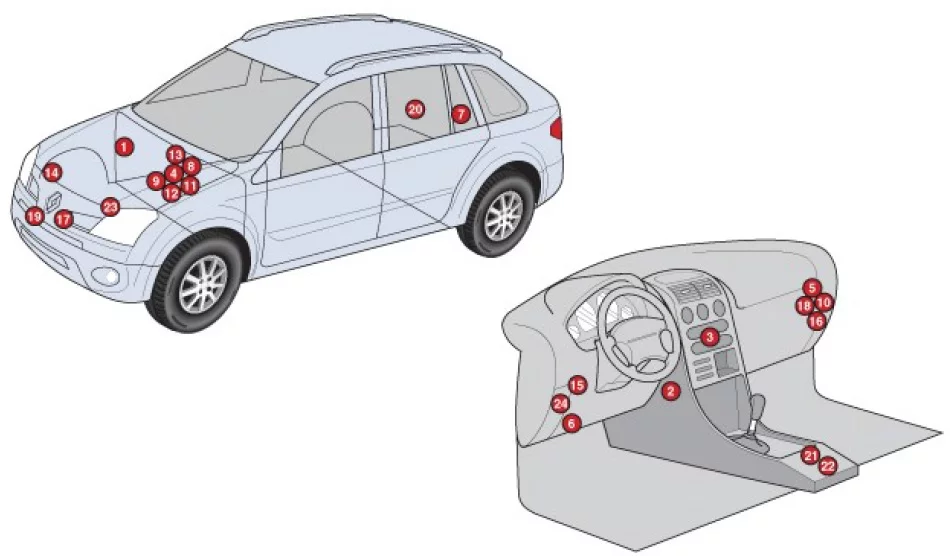

Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Opis

  1. Elektroniczna jednostka sterująca ABS
  2. Rezystor silnika wentylatora nagrzewnicy / klimatyzacji – w bloku nagrzewnicy
  3. Elektroniczna jednostka sterująca klimatyzatora
  4. Bateria akumulatora
  5. Magistrala danych CAN, jednostka sterująca bramy
  6. Złącze diagnostyczne (DLC)
  7. Sterownik elektrycznego hamulca postojowego – bagażnik
  8. Elektroniczna jednostka sterująca silnika (Diesel)
  9. Elektroniczna jednostka sterująca silnika (benzyna)
  10. Elektroniczna jednostka sterująca 4WD
  11. Skrzynka bezpieczników / przekaźników, komora silnika 1
  12. Skrzynka bezpieczników / przekaźników, komora silnika 2
  13. Skrzynka bezpieczników / przekaźników, komora silnika 3
  14. Skrzynka bezpieczników / przekaźników, komora silnika 4- Diesel
  15. Skrzynka bezpieczników / przekaźników, tablica przyrządów
  16. Sterownik reflektorów ksenonowych
  17. Sygnały dźwiękowe
  18. Wielofunkcyjna jednostka sterująca – Funkcje: A/C/Ogrzewanie, Audio/Nawigacja, Centralny Zamek, System Ładowania, Elektryczne Szyby, Oświetlenie Zewnętrzne, Otwieracz Wlewu Paliwa, Ogrzewana Tylna Szyba, Klaksony, Główne Obwody Zapłonowe, Immobilizer, Oświetlenie Wewnętrzne Lampy, Wspomaganie Kierownicy , wycieraczka tylnej szyby, układ rozruchowy, blokada kolumny kierownicy, wycieraczki szyby przedniej
  19. Czujnik temperatury otoczenia
  20. Centralka systemu parkowania – prawa strona bagażnika
  21. Elektroniczna jednostka sterująca SRS
  22. Jednostka sterująca telefonem
  23. Elektroniczna jednostka sterująca skrzynią biegów – automatyczna skrzynia biegów
  24. Jednostka sterująca monitora ciśnienia w oponach

Komora silnika

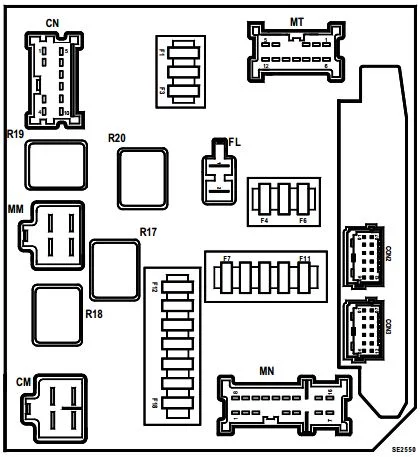

Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Opis

F1 (10A) Blokada kolumny kierownicy
F2 (10A) System zarządzania silnikiem
F3 (10A) System zarządzania silnikiem
F4 (10A) Światła przeciwmgielne
F5 (10A) Klimatyzacja/nagrzewnica
F6 (30A) Wycieraczka przedniej szyby
F7 (15A) Reflektor prawy
F8 (15A) Reflektor lewy
F9 (10 A)
F10 (10A) Reflektor lewy
F11 (10A) Reflektor prawy
F12 (10A) Przełączniki na kierownicy
F13 (15A) Pompa paliwa
F14 (15A)
F15 (10 A)
F 16 (10 A)
F17 (15A) System zarządzania silnikiem
F18 (10 A)
  • R17 – Przekaźnik 1 prędkości wentylatora
  • R18 – Przekaźnik 2 prędkości wentylatora
  • R19 – Przekaźnik 3 prędkości wentylatora
  • R20 – Przekaźnik rozrusznika
Zobacz także:  Renault Megane IV (2016-2023)- schematy bezpieczników i przekaźników

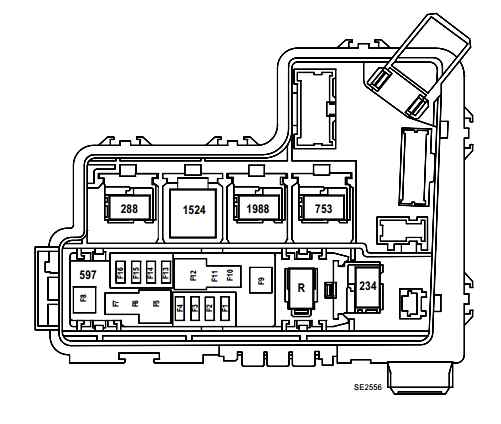

Skrzynka 2

Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Opis

F1 – 15 A Podgrzewane siedzenia
F2 – 10 A Przekaźnik elektrycznej pompy wodnej (573), czujnik wody w paliwie (414), ECU wtrysku paliwa (120), zespół zabezpieczający i przełączający
F3 – 10 A Bezpiecznik głównego przekaźnika świateł do jazdy dziennej
F4 – 10 A Alternator
F5 – 60A Elektryczne wspomaganie kierownicy
F6 – 30A Przekaźnik pompy spryskiwaczy reflektorów
F7 – 30A ABS ECU (118) – ABS / ESP ECU
F8 – 40A lub 50A ABS ECU (118) lub z ESP
F9 – 50A wentylator chłodzący, przekaźnik wentylatora (234 ), przekaźnik 2 wentylatora chłodzącego
F10 – 40A Bezpiecznik silnika elektrycznego szyby drzwi kierowcy, UCH (645), silnik szyberdachu
F11 – 30A Bezpiecznik w przedziale pasażerskim i skrzynka przekaźników (260), jednostka zabezpieczająca i przełączająca (1337)
F12 – 50A Zabezpieczenie i zespół przełączający, przekaźnik wentylatora chłodzącego Silnik 2
F13 – 20A System audio, radiotelefon ECU, łączony wyświetlacz czasu/temperatury zewnętrznej, ECU nawigacji (662), wyświetlacz wideo, zmieniarka CD, klawiatura multimedialna, multipleksowy interfejs sieciowy (1714), tuner TV
F14 – 30A Przekaźnik podgrzewacza pomocniczego 2
F15 – 30A Przekaźnik podgrzewacza pomocniczego 1
F16 – 10A ECU automatycznej skrzyni biegów

M01 – 30A ECU automatycznego hamulca postojowego
M02 – 20A Klimatyzacja tylna
M03 – 30A Przekaźnik dodatkowej nagrzewnicy 3
M04 – Nie używany

234 – Przekaźnik wentylatora chłodzenia silnika
288 – Główny przekaźnik świateł do jazdy dziennej
753 – Przekaźnik pompy spryskiwacza reflektorów
1524 –
Przekaźnik światła hamowania 1988 – Przekaźnik 2 wentylatora chłodzenia silnika
R – Przekaźnik sygnału dźwiękowego

Zobacz także:  Renault Kadjar (2015-2022) - schematy bezpieczników i przekaźników

Skrzynka 3

Urządzenie znajduje się obok zbiornika spryskiwacza szyby przedniej.

Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Opis

234 – Przekaźnik wentylatora chłodzącego silnika
288 – Główny przekaźnik świateł do jazdy dziennej
573 – Przekaźnik elektrycznej pompy wodnej

1069 – Dodatkowy przekaźnik nagrzewnicy 3
1524 – Przekaźnik światła hamowania

Skrzynka 4

Znajduje się na dodatnim zacisku akumulatora.

Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Opis

  • F1 450A – Rozrusznik, alternator
  • F2 100A – Bezpiecznik komory silnika i skrzynka przekaźników
  • F3 100A – Bezpiecznik komory silnika i skrzynka przekaźników
  • F4 80A – Bezpiecznik komory silnika i skrzynka przekaźników
  • F5 100A – Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
  • F6 60A – Zablokuj ogrzewanie przed rozruchem

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się w przedziale pasażerskim, w lewym dolnym rogu deski rozdzielczej.

Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Opis

1 10A Nie używany
2 10A ECU poduszek powietrznych, napinaczy pasów bezpieczeństwa
3 10A ECU do wtrysku paliwa, włącznik świateł hamowania, gniazdo diagnostyczne, ECU do klimatyzacji, silnik sterujący zasięgiem reflektorów;
4 10A Tablica przyrządów
5 Bezpiecznik 15A – podstawa, skrzynka 1876
6 10A ECU alarmu antywłamaniowego, ECU lampy wyładowczej, czujnik końca skoku pedału sprzęgła, alarm, niezapięty pas bezpieczeństwa moduł alarmowy
7 Przełącznik świateł hamowania 10A
8 Wzmacniacz audio 20A
9 10A Nie używany
10 10A UCH, wyłącznik silnika ON/OFF bez kluczyka zapłonu, czujnik deszczu i światła
11 10A Tablica przyrządów, czujnik końca pedału sprzęgła
12 ECU transmisji 10A
13 10A Zasilanie zewnętrzne lusterko wsteczne
14 20A Podgrzewana tylna szyba
15 20A Panel sterowania nagrzewnicą i klimatyzacją
16 15A Nie używany
17 15A Gniazda do dodatkowego wyposażenia 2. rzędu siedzeń
18 Zapalniczka do papierosów 15A
19 10A Tablica przyrządów
20 Gniazda 15A na dodatkowy sprzęt elektryczny
21 15A Klimatyzacja
22 15A Wentylator elektryczny
23 Nieużywany
24 Zapasowy
25 Zapasowy
26 Zapasowy
27 Nieużywany
