W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Captur II z lat: 2019, 2020, 2021, 2022, 2023.
Renault Captur II to druga generacja popularnego kompaktowego crossovera, który został wprowadzony na rynek w 2019 roku. Jest to model, który kontynuuje sukces swojego poprzednika, oferując jeszcze więcej innowacji, nowoczesnego designu i zaawansowanych rozwiązań technologicznych.
Pod względem wyglądu, Renault Captur II prezentuje nowoczesną i dynamiczną sylwetkę, z charakterystycznymi liniami nadwozia i zarysem reflektorów. Jest on dostępny w różnych wariantach kolorystycznych, a także oferuje możliwość personalizacji, co pozwala klientom dostosować samochód do swojego indywidualnego stylu. Wnętrze samochodu jest przestronne i dobrze zaprojektowane, oferując wygodne miejsce dla pasażerów i praktyczne rozwiązania w zakresie przestrzeni bagażowej.
Renault Captur II oferuje szeroki wybór jednostek napędowych, w tym benzynowe, dieselowe i hybrydowe silniki. To umożliwia klientom wybór odpowiedniej opcji, która spełni ich potrzeby pod względem osiągów i efektywności paliwowej. Samochód jest wyposażony w zaawansowane systemy zarządzania energią, które umożliwiają optymalne wykorzystanie mocy i minimalizację emisji.
Jednym z największych atutów Renault Captur II jest jego bogate wyposażenie i technologie. Samochód oferuje nowoczesne systemy multimedialne, zintegrowane nawigacje GPS, systemy audio najwyższej jakości i zaawansowane funkcje łączności, takie jak Apple CarPlay i Android Auto. Ponadto, dostępne są również takie funkcje jak systemy wspomagające jazdę, kamery 360 stopni, czujniki parkowania, adaptacyjny tempomat, asystent pasa ruchu i wiele innych, które zapewniają zarówno komfort, jak i bezpieczeństwo podczas jazdy.
Renault Captur II wyróżnia się także zaawansowanymi rozwiązaniami z zakresu bezpieczeństwa. Samochód jest wyposażony w systemy kontroli trakcji i stabilizacji, asystenta hamowania awaryjnego, monitorowania martwego pola i wiele innych, które pomagają w uniknięciu kolizji i zapewniają ochronę dla kierowcy i pasażerów.
Ponadto, Renault Captur II oferuje elastyczną przestrzeń bagażową, z możliwością regulowania tylnej kanapy i składania oparć, co pozwala na dostosowanie samochodu do różnych potrzeb i zapewnia większą funkcjonalność w codziennym użytkowaniu.
Renault Captur II zyskał duże uznanie na rynku, kontynuując sukces swojego poprzednika. Jest to samochód, który łączy nowoczesny design, zaawansowane technologie, wygodę i funkcjonalność, co przyciąga klientów poszukujących wszechstronnego crossovera, który spełni ich oczekiwania zarówno pod względem stylu, jak i codziennej użyteczności.
Przedział pasażerski
W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się w lewej dolnej części tablicy rozdzielczej, za osłoną ochronną.

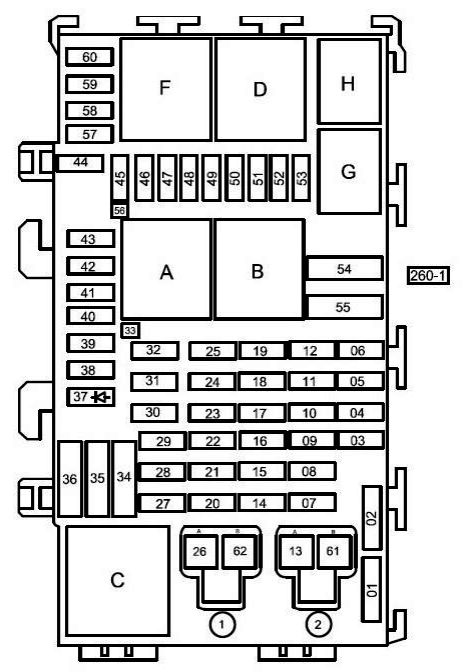

Sprawdź informacje ze swoimi schematami umieszczonymi na okładce bloku lub na samym bloku.
Opis
| 4 | 15A Prawe i lewe światła tylne (172-173) – Prawe i lewe lusterka zewnętrzne sterowane elektrycznie (2230-2231) – Moduł przełączający złącza przyczepy (1971) – Prawy i lewy przedni kierunkowskaz (255-256). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A Zamek klapy tylnej (1322) – centralny zamek drzwi tylnych prawych i lewych (138-139) – górne światło hamowania (639) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 A BCM (moduł sterowania elektrycznego nadwozia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A Kierunkowskazy i alarmy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15A BCM (elektryczny moduł sterujący nadwozia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30A Komputer hamulca postojowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5A BCM (elektryczny moduł sterujący nadwozia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10A Tablica przyrządów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15A System audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Wzmacniacz systemu audio 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30A Komputer hamulca postojowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10A Lewe i prawe światło tylne, światła hamowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5A Lusterka z napędem elektrycznym | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20A Moduł przyczepy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20A Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15A Gniazdo zapalniczki lub akcesoriów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15A Gniazda w bagażniku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10A Pompka spryskiwacza tylnej i przedniej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Wentylator elektryczny sedan 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40A Ogrzewana tylna szyba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 40A Tylne drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 25A Elektryczne szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 25A Elektryczne szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 25A Elektryczne szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 25A Elektryczne szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
| A | PRZEKAŹNIK 70A 1 AKUMULATOR „+” Z WYŁĄCZONYM ZASILANIEM PODCZAS URUCHAMIANIA (1760) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 70A AKUMULATOR Z OPÓŹNIENIEM CZASU + PRZEKAŹNIK (BRAK WYŁĄCZENIA PODCZAS URUCHAMIANIA) (1762) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | PRZEKAŹNIK: ZAREZERWOWANY | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | PRZEKAŹNIK: ZAREZERWOWANY | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 40A PRZEKAŹNIK TYLNEJ SZYBY OGRZEWANEJ (235) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | PRZEKAŹNIK SYGNALIZATORA 20A (229) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 20A PRZEKAŹNIK NAGRZEWNICY KIEROWNICY (2499) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oddzielnie, na zewnątrz jednostki, można zamontować dodatkowe elementy zabezpieczające, takie jak dodatkowy przekaźnik nagrzewnicy i przekaźnik ogrzewania przedniej szyby.
Komora silnika

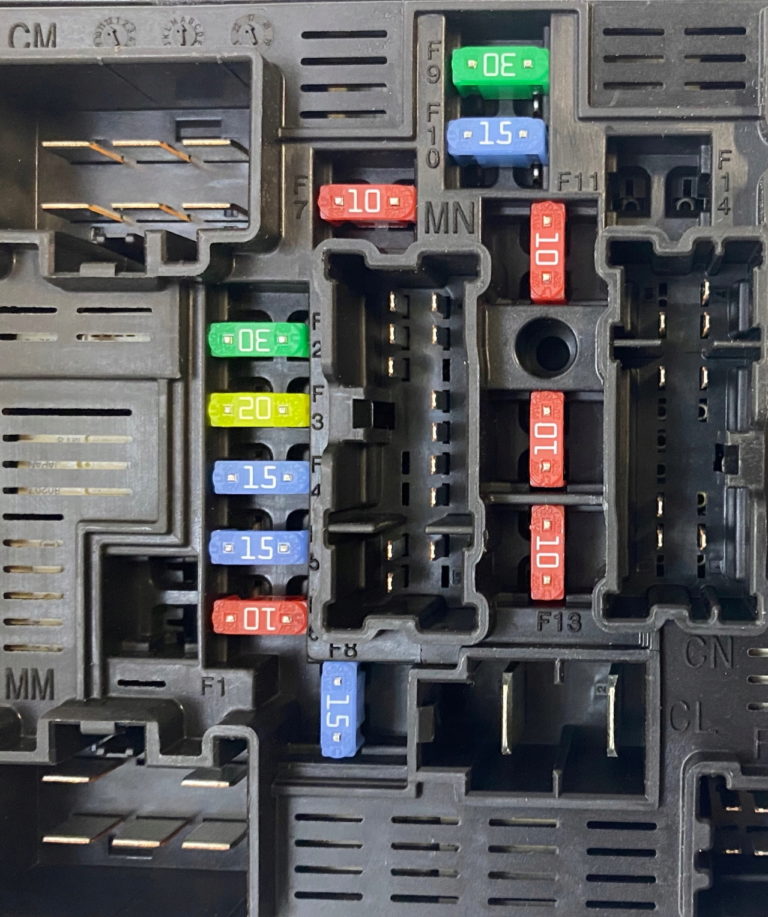

Pod maską w komorze silnika główny bezpiecznik i skrzynka przekaźników znajdują się po lewej stronie obok akumulatora.
