W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Captur I z lat: 2018, 2019.
Renault Captur I to kompaktowy crossover, który został wprowadzony na rynek w 2013 roku. Jest to model, który zdobył dużą popularność dzięki swojemu atrakcyjnemu wyglądowi, praktyczności i różnorodnym opcjom personalizacji.
Pod względem designu, Renault Captur I wyróżnia się dynamicznymi liniami i kompaktowymi proporcjami, które nadają mu sportowy i nowoczesny wygląd. Charakterystycznym elementem jest dwukolorowe nadwozie, gdzie dach można malować na inny kolor niż reszta samochodu, co pozwala na indywidualizację i wyraz osobistego stylu. Wnętrze samochodu jest dobrze zaprojektowane, oferując komfortowe miejsce dla pięciu pasażerów oraz elastyczną przestrzeń bagażową.
Renault Captur I jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieselowymi silnikami, które zapewniają oszczędność paliwa i przyzwoite osiągi. Dostępne są również wersje z napędem na przednie lub wszystkie koła, co pozwala na dostosowanie samochodu do różnych warunków drogowych i preferencji kierowcy.
Jednym z wyróżniających się elementów Renault Captur I jest jego wysoki poziom wyposażenia i technologii. Samochód oferuje zaawansowane systemy multimedialne, w tym dotykowy ekran, nawigację GPS, system audio i łączność Bluetooth. W zależności od wersji wyposażenia, dostępne są również takie funkcje jak kamera cofania, czujniki parkowania, tempomat, system monitorowania martwego pola i wiele innych.
Renault Captur I cieszy się również dobrą reputacją pod względem bezpieczeństwa. Samochód został wyposażony w liczne systemy wspomagające, takie jak systemy kontroli trakcji i stabilizacji, system hamowania awaryjnego, asystent pasa ruchu i wiele innych, które pomagają zapewnić maksymalne bezpieczeństwo podczas jazdy.
Ponadto, Renault Captur I oferuje elastyczną przestrzeń bagażową dzięki możliwości regulowania tylnej kanapy i składania oparć. To sprawia, że samochód jest bardzo praktyczny dla osób, które potrzebują większej przestrzeni na ładunek.
Renault Captur I zdobył duże uznanie na rynku, stając się jednym z najpopularniejszych kompaktowych crossoverów. Jego połączenie stylowego wyglądu, praktyczności, oszczędności paliwa i zaawansowanych technologii przyciąga klientów, którzy szukają wszechstronnego samochodu, który spełni ich potrzeby zarówno w mieście, jak i podczas dłuższych podróży.
Podsumowując, Renault Captur I to kompaktowy crossover, który wyróżnia się atrakcyjnym designem, elastyczną przestrzenią bagażową i zaawansowanymi technologiami. Jest to samochód, który oferuje doskonałe połączenie stylu, komfortu i praktyczności, przyciągając klientów zainteresowanych dynamicznym i funkcjonalnym modelem do codziennej jazdy.
Komora silnika

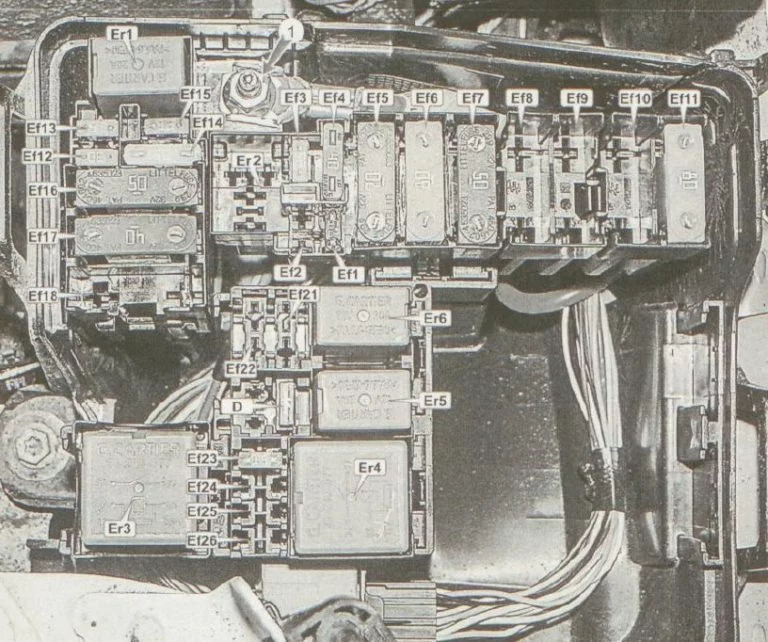

Umiejscowienie skrzynki bezpieczników w silniku pokazano na schemacie.
Opis
Ef1 | 7,5A ECM;
Czujnik prądu akumulatora. |
Ef2 | rezerwa |
Ef3 | Jednostka kontroli stabilności ABS/ESP 25A |
Ef4 | 40A Podgrzewana szyba tylna;
Podgrzewane lusterka zewnętrzne; Obwody bezpieczników F38 i F47 |
Ef5 | 70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim;
Obwody bezpieczników F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
Ef6 | 80A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim |
Ef7 | Jednostka sterująca stabilnością ABS/ESP 50A |
Ef8 | rezerwa |
Ef9 | 80A grzałka pomocnicza * 1 |
Ef10 | 40A Podgrzewana szyba przednia, prawa strona * 1 |
Ef11 | 40A Podgrzewana szyba przednia, lewa strona * 1 |
Ef12 | 30A Rozrusznik * 3 |
Ef12 | 15A Sterownik automatycznej skrzyni biegów * 2 |
Ef13 | 15A Sterownik automatycznej skrzyni biegów * 3 |
Ef13 | Rozrusznik 30A * 2 |
Ef14 | 25A Elektroniczne zarządzanie silnikiem;
Pompa paliwa. |
Ef15 | 15A przekaźnik sprzęgła sprężarki klimatyzacji;
Sprzęgło sprężarki klimatyzacji. |
Ef16 | 50A Elektryczny wentylator chłodzący |
Ef17 | 40A Wentylator chłodzący płyn do automatycznej skrzyni biegów * 3 |
Ef18 | 80A Elektryczna pompa wspomagania kierownicy |
Ef19 | rezerwa |
Ef20 | rezerwa |
Ef21 | rezerwa |
Ef22 | rezerwa |
Ef23 | 15A System zarządzania silnikiem |
Ef24 | rezerwa |
Ef25 | rezerwa |
Ef26 | rezerwa |
* 1 – W zależności od konfiguracji, * 2 – z silnikiem 1,6, * 3 – z silnikiem 2,0.
Przekaźniki
Er1 | 20A Przekaźnik rozrusznika |
Er1 | 20A Przekaźnik światła cofania |
Er2 | Przekaźnik syreny alarmowej 20A |
Er3 | 20/35A Przekaźnik rozrusznika/przekaźnik wentylatora chłodziwa |
Er4 | 35A Główny przekaźnik systemu zarządzania silnikiem |
Er5 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji 20A |
Er6 | 20A przekaźnik pompy paliwa |
Przedział pasażerski

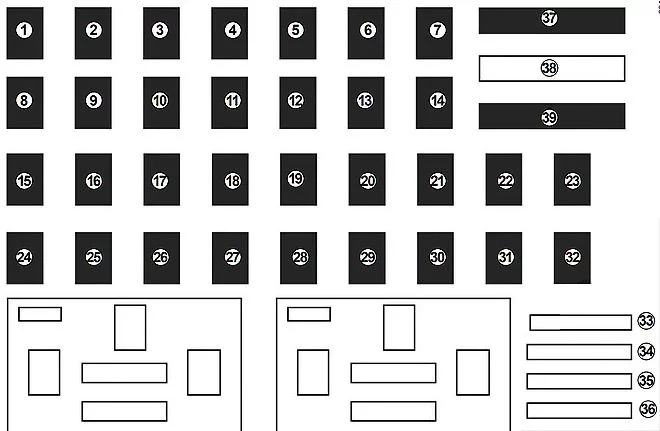

Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej.
Numer | Opis |
---|---|
1 | Radio;
Podgrzewany fotel; Wspomaganie kierownicy. |
2 | Wtrysk;
Jednostka przedziału pasażerskiego. |
3 | Poduszka powietrzna;
Elektryczne blokowanie kolumny kierownicy. |
4 | Automatyczna skrzynia biegów;
Kontrola zasad zmiany biegów. |
5 | Światła mijania |
6 | Tylne gniazdo akcesoriów |
7 | Klakson |
8 | Nieużywany |
9 | Nieużywany |
10 | Prawe światło do jazdy dziennej;
Przednie prawe światło do jazdy dziennej; Prawy reflektor; Lewy reflektor; Tylne lewe światło. |
11 | Tylne gniazdo akcesoriów;
Automatyczna klimatyzacja. |
12 | Lewe światła pozycyjne;
Przednie prawe i lewe światła pozycyjne; Lewe światło do jazdy dziennej; Prawe światło drogowe przednie lewe światło do jazdy dziennej prawy reflektor; Tylne prawe światło; Lewy reflektor. |
13 | Światła pozycyjne prawe;
Światła przeciwmgielne przednie; Światła boczne tylne prawe i lewe. |
14 | Wycieraczka tylnej szyby |
15 | Wspomaganie kierownicy |
16 | Elektryczna regulacja wiązki reflektorów;
Sterowanie podgrzewaniem foteli; Automatyczna skrzynia biegów; Podgrzewana szyba; Dodatkowe ogrzewanie; Przyciski włączania/wyłączania tempomatu/ogranicznika prędkości; Moduł ostrzegania o pasach; Wewnętrzne lusterko wsteczne; Radio. |
17 | Dodatkowe ogrzewanie;
Przyciski włączania/wyłączania tempomatu/ogranicznika prędkości; Wewnętrzne lusterko wsteczne. |
18 | Światła stopu |
19 | Zewnętrzne lusterka wsteczne |
20 | ABS;
ESC; Włącznik hamulca. |
21 | Oświetlenie wnętrza;
Elektryczne szyby; Klimatyzacja; Czujnik temperatury w przedziale pasażerskim. |
22 | Przycisk Start/Stop pojazdu;
Czujnik deszczu i światła; Czujnik kąta kierownicy; Sterowanie trybem jazdy. |
23 | Radio;
Gniazdo diagnostyczne. |
24 | ECU przedziału pasażerskiego |
25 | ECU przedziału pasażerskiego |
26 | Światła kierunkowskazów |
27 | Centralny zamek elementów otwieranych |
28 | Dostęp bez użycia rąk |
29 | Zapalniczka w pierwszym rzędzie;
Gniazdo akcesoriów; Zespół przedziału pasażerskiego; Radio. |
30 | Alarm;
Oświetlenie. |
31 | Panel przyrządów |
32 | Zapalniczka |
33 | Pusty |
34 | Ogrzewanie przednich siedzeń |
35 | Odladzanie tylnej szyby;
Wewnętrzne lusterko wsteczne. |
36 | Hak holowniczy |
37 | Wycieraczka przedniej szyby |
38 | Pusty |
39 | Nieużywany |
