W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Captur I z lat: 2013, 2014, 2015, 2016.
Renault Captur I to kompaktowy crossover, który został wprowadzony na rynek w 2013 roku. Jest to model, który zdobył dużą popularność dzięki swojemu innowacyjnemu designowi, wszechstronności i atrakcyjnym rozwiązaniom.
Pod względem wyglądu, Renault Captur I prezentuje dynamiczną sylwetkę, z cechami charakterystycznymi dla samochodów typu SUV. Posiada podwyższony prześwit, muskularne nadkola i wyraźnie zaznaczone linie, które nadają mu sportowy i nowoczesny wygląd. Samochód oferuje również możliwość personalizacji, dzięki różnym opcjom kolorów nadwozia i kontrastujących dachów.
Wnętrze Renault Captur I oferuje przestronne i dobrze zaprojektowane miejsce dla pięciu pasażerów. Kabina jest funkcjonalna i wyposażona w liczne schowki i udogodnienia, takie jak regulowane fotele i wszechstronne opcje konfiguracji przestrzeni bagażowej. Dodatkowo, samochód oferuje nowoczesne systemy multimedialne i łączności, które umożliwiają integrację smartfonów i dostęp do różnorodnych funkcji.
Renault Captur I dostępny jest z różnymi jednostkami napędowymi, w tym benzynowymi i dieselowymi silnikami, które oferują zarówno oszczędność paliwa, jak i przyjemne osiągi. Modele te są również dostępne w wersji hybrydowej, co przyczynia się do jeszcze większej efektywności. Samochód charakteryzuje się płynną jazdą, komfortowym zawieszeniem i dobrą izolacją akustyczną, co przekłada się na przyjemność podczas podróży.
Renault Captur I oferuje również szereg funkcji bezpieczeństwa, takich jak systemy kontroli trakcji i stabilizacji, asystent parkowania, systemy wspomagające hamowanie i wiele innych. Dzięki tym rozwiązaniom, samochód zapewnia wysoki poziom bezpieczeństwa dla kierowcy i pasażerów.
Renault Captur I zdobył uznanie na rynku kompaktowych crossoverów i stał się jednym z najlepiej sprzedających się modeli w swojej kategorii. Jego wszechstronność, atrakcyjny design i zaawansowane funkcje sprawiają, że jest on popularny zarówno wśród osób poszukujących codziennego środka transportu, jak i tych, którzy cenią sobie przygodę i styl.
Podsumowując, Renault Captur I to kompaktowy crossover, który oferuje dynamiczny wygląd, funkcjonalne wnętrze i zaawansowane rozwiązania technologiczne. Jest to samochód, który dostosowuje się do różnych potrzeb i preferencji, łącząc komfort jazdy z przyjemnością prowadzenia i nowoczesnymi udogodnieniami.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

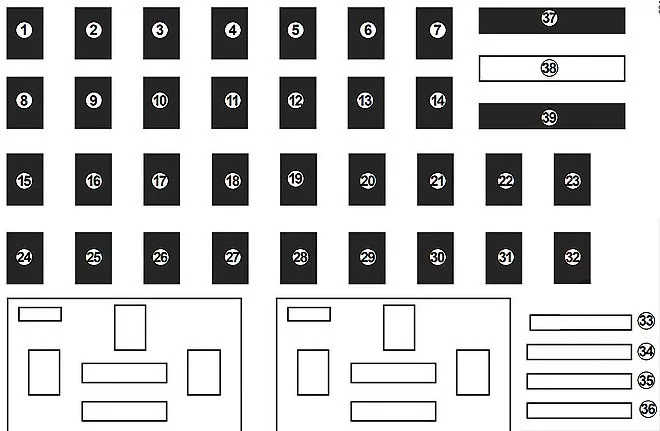

Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej.
Numer | Opis |
---|---|
1 | Wspomaganie kierownicy;
Podgrzewany przedni fotel; Radio. |
2 | Wtrysk;
Światła do jazdy dziennej. |
3 | Poduszka powietrzna |
4 | Automatyczna skrzynia biegów |
5 | Światła mijania |
6 | Przednie światła przeciwmgielne;
Światła boczne; Światła drogowe. |
7 | Klakson |
8 | Lewy reflektor świateł drogowych |
9 | Reflektor świateł drogowych z prawej strony |
10 | Reflektory, światła do jazdy dziennej prawe |
11 | Światło mijania z lewej strony |
12 | Światła lewe, przednie lewe i prawe światła pozycyjne;
Lewe światła do jazdy dziennej. |
13 | Światła pozycyjne prawe;
Światła przeciwmgielne przednie; Światła pozycyjne tylne lewe i prawe. |
14 | Wycieraczka tylnej szyby |
15 | Wspomaganie kierownicy |
16 | Regulacja wiązki reflektorów;
Wtrysk. |
17 | Światła do jazdy dziennej;
Światła hamowania. |
18 | Regulacja wiązki reflektorów;
Światła hamowania. |
19 | Lusterka zewnętrzne |
20 | ABS, ESP |
21 | Oświetlenie wewnętrzne |
22 | Przycisk włączania/wyłączania pojazdu |
23 | Radio |
24 | ECU przedziału pasażerskiego |
25 | ECU przedziału pasażerskiego |
26 | Światła kierunkowskazów |
27 | Centralny zamek elementów otwieranych |
28 | Zarządzanie energią UCE |
29 | Zarządzanie energią UCE |
30 | Alarm |
31 | Panel przyrządów |
32 | Zapalniczka |
33 | Tylne światła przeciwmgielne |
34 | Ogrzewanie przednich siedzeń |
35 | Odmrażacz tylnej szyby ekranu |
36 | Hak holowniczy |
37 | Wycieraczka przedniej szyby |
38 | Pusty |
39 | Wycieraczka przedniej szyby |
Komora silnika

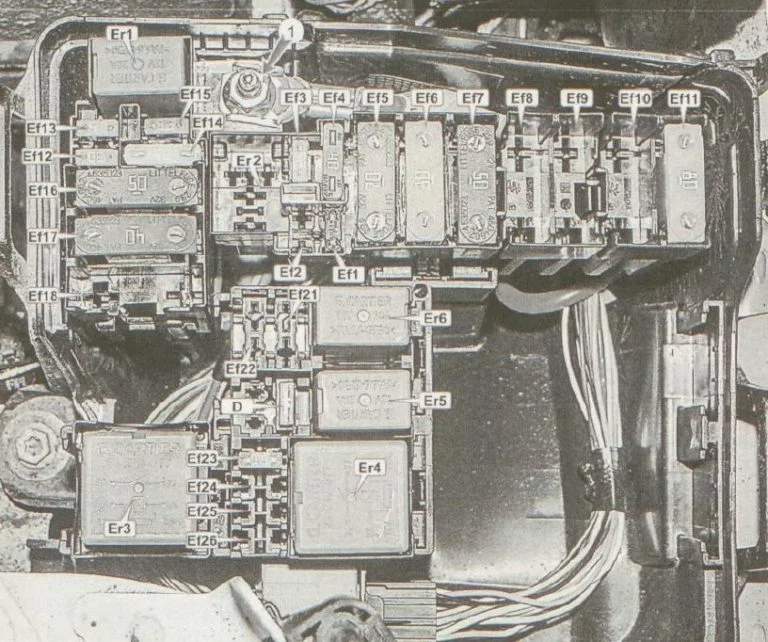

Umiejscowienie skrzynki bezpieczników w silniku pokazano na schemacie.
Opis
Ef1 | 7,5A ECM;
Czujnik prądu akumulatora. |
Ef2 | rezerwa |
Ef3 | Jednostka kontroli stabilności ABS/ESP 25A |
Ef4 | 40A Podgrzewana szyba tylna;
Podgrzewane lusterka zewnętrzne; Obwody bezpieczników F38 i F47 |
Ef5 | 70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim;
Obwody bezpieczników F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
Ef6 | 80A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim |
Ef7 | Jednostka sterująca stabilnością ABS/ESP 50A |
Ef8 | rezerwa |
Ef9 | 80A grzałka pomocnicza * 1 |
Ef10 | 40A Podgrzewana szyba przednia, prawa strona * 1 |
Ef11 | 40A Podgrzewana szyba przednia, lewa strona * 1 |
Ef12 | 30A Rozrusznik * 3 |
Ef12 | 15A Sterownik automatycznej skrzyni biegów * 2 |
Ef13 | 15A Sterownik automatycznej skrzyni biegów * 3 |
Ef13 | Rozrusznik 30A * 2 |
Ef14 | 25A Elektroniczne zarządzanie silnikiem;
Pompa paliwa. |
Ef15 | 15A przekaźnik sprzęgła sprężarki klimatyzacji;
Sprzęgło sprężarki klimatyzacji. |
Ef16 | 50A Elektryczny wentylator chłodzący |
Ef17 | 40A Wentylator chłodzący płyn do automatycznej skrzyni biegów * 3 |
Ef18 | 80A Elektryczna pompa wspomagania kierownicy |
Ef19 | rezerwa |
Ef20 | rezerwa |
Ef21 | rezerwa |
Ef22 | rezerwa |
Ef23 | 15A System zarządzania silnikiem |
Ef24 | rezerwa |
Ef25 | rezerwa |
Ef26 | rezerwa |
* 1 – W zależności od konfiguracji, * 2 – z silnikiem 1,6, * 3 – z silnikiem 2,0.
Przekaźniki
Er1 | 20A Przekaźnik rozrusznika |
Er1 | 20A Przekaźnik światła cofania |
Er2 | Przekaźnik syreny alarmowej 20A |
Er3 | 20/35A Przekaźnik rozrusznika/przekaźnik wentylatora chłodziwa |
Er4 | 35A Główny przekaźnik systemu zarządzania silnikiem |
Er5 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji 20A |
Er6 | 20A przekaźnik pompy paliwa |
