W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Arkana z lat: 2019, 2021, 2022, 2023.

Renault Arkana to kompaktowy crossover coupe, który został wprowadzony na rynek w 2018 roku. Jest to model, który wyróżnia się swoim dynamicznym designem, połączeniem cech coupe i SUV oraz nowoczesnymi rozwiązaniami technologicznymi.

Pod względem wyglądu, Renault Arkana prezentuje sportową sylwetkę coupe, z pochyloną ku tyłowi linią dachu, muskularnymi nadkolami i dynamicznymi proporcjami. Jest to samochód, który wyróżnia się na drodze i przyciąga uwagę swoim unikalnym stylem. Zarówno przednia, jak i tylna część pojazdu zostały starannie zaprojektowane, aby nadać mu nowoczesny i atrakcyjny wygląd.

Wnętrze Renault Arkana oferuje przestronne miejsce dla pięciu pasażerów i wygodne fotele. Kabina jest dobrze zaprojektowana, z materiałami wysokiej jakości i ergonomicznym układem elementów sterujących. Samochód jest wyposażony w zaawansowane systemy multimedialne i konnektory, które umożliwiają integrację smartfonów i dostęp do różnorodnych funkcji i aplikacji.

Renault Arkana oferuje różne jednostki napędowe, w tym benzynowe i hybrydowe silniki, które zapewniają zarówno osiągi, jak i efektywność paliwową. Dostępne są różne poziomy mocy, aby sprostać różnym preferencjom i wymaganiom klientów. Bezpieczeństwo jest również priorytetem, a samochód wyposażony jest w liczne systemy wspomagające, takie jak systemy utrzymania pasa ruchu, monitorowanie martwego pola czy systemy awaryjnego hamowania.

Renault Arkana oferuje też funkcjonalność typową dla samochodów typu SUV, taką jak większa przestrzeń bagażowa i podwyższony prześwit, co sprawia, że jest to atrakcyjna opcja dla osób poszukujących zarówno stylowego samochodu, jak i praktycznego crossovera.

Samochód ten cieszy się dużą popularnością na rynkach, gdzie crossovery i samochody typu SUV są coraz bardziej pożądane. Renault Arkana zdobywa uznanie zarówno ze względu na swoje atrakcyjne wzornictwo, jak i zaawansowane rozwiązania technologiczne. Jest to model, który łączy w sobie sportowe osiągi, nowoczesne technologie i funkcjonalność, spełniając oczekiwania nowoczesnych kierowców.

Zobacz także:  Renault Kangoo ZE (2013-2021) - schematy bezpieczników i przekaźników

Podsumowując, Renault Arkana to kompaktowy crossover coupe, który wyróżnia się swoim dynamicznym designem, zaawansowanymi rozwiązaniami technologicznymi i atrakcyjnym stylem. Jest to samochód, który łączy sportowe cechy z praktycznością typową dla SUV-ów, oferując unikalne doświadczenie jazdy i dostosowując się do potrzeb współczesnych kierowców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

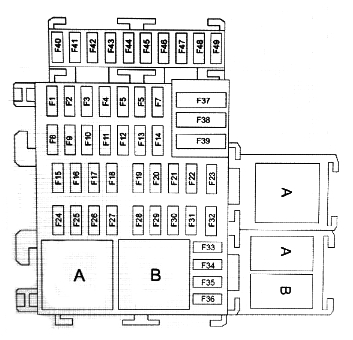

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po lewej stronie za osłoną ochronną. Aby uzyskać dostęp, zdejmij osłonę ochronną. Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.

Renault Arkana (2021-2022) - schematy bezpieczników i przekaźników

Opis

F1 30A Elektryczne szyby w przednich drzwiach.
F2 rezerwa
F3 rezerwa
F4 rezerwa
F5 rezerwa
F6 rezerwa
F7 Subwoofer 25A
F8 30A Elektrycznie sterowane szyby, tylne drzwi.
F9 10A Podgrzewana kierownica.
F10 Rezerwa.
F11 20A Centralny zamek wszystkich 4 drzwi.
F12 5A Czujnik położenia pedału sprzęgła, pierścień odbiornika immobilizera – w modyfikacji z kluczykiem. Bezpiecznik jednostki sterującej ABS i układu stabilizacji trajektorii ruchu.
F13 10A Lampki wewnętrzne, ECU klimatyzacji.
F14 5A Czujnik deszczu i światła, sterowanie przekaźnikiem zabezpieczającym przed dziećmi – blokada tylnej szyby sterowana elektrycznie.
F15 15A UCH, wycieraczka i spryskiwacz szyby przedniej.
F 16 25A ECU zestawu głośnomówiącego, bramka główna CAN, kamery surround, podgrzewane siedzenia.
F17 rezerwa
F18 7,5A Tylko dla samochodów z kluczykiem – światło hamowania
F19 wtrysk 5A
F20 Jednostka SRS 5A
F21 7,5 A 4WD ECU, światło cofania
F22 5 A EUR
F23 5A Grzałka wnętrza, standardowe czujniki parkowania ECU, wskaźnik niezapiętych pasów bezpieczeństwa, ogrzewanie tylnej szyby, regulacja zasięgu reflektorów, ogrzewanie przedniej szyby.
F24 15A Zasilanie bezpieczników F12, F13, F14, F36
F25 5A ECU poboru mocy, ECU telemetrii, bramka główna CAN
F26 15A Tylne światła, wybierak automatycznej skrzyni biegów, elektryczne lusterka zewnętrzne
F27 20A Zasilacz pasujący do wiązki przewodów haka holowniczego
F28 20A Bezpiecznik obwodu zasilania F32-F33
F29 rezerwa
F30 25A Reflektory, tempomat, tylny PTF, tylne elektryczne szyby, przełącznik napędu na 4 koła, oświetlenie tablicy rejestracyjnej, system monitorowania martwego pola, panel sterowania klimatyzacją, zapalniczka, zasilanie przełącznika lusterek zewnętrznych.
F31 5A Tablica przyrządów
F32 7,5 A Wentylator nagrzewnicy elektrycznej
F33 Zapalniczka 15A
F34 25A Gniazdo diagnostyczne systemu audio
F35 5A Elektryczne lusterka zewnętrzne
F36 5A Elektryczne lusterka zewnętrzne
F37 30A Do samochodów z kluczykiem – rozrusznikiem
F38 30A Wycieraczka przedniej szyby
F39 40A Dla samochodów z przyciskiem Start-Stop – sterowanie przekaźnikiem odbiorników energii elektrycznej.
F40 15A Przekaźnik klaksonu, jednostka sterująca systemem dostępu bez użycia rąk.
F41 30A Zamykacz szyby kierowcy.
F42 5A napęd na cztery koła
F43 rezerwa
F44 rezerwa
F45 rezerwa
F46 20A Przekaźnik post-zapłonu, komputer poboru mocy, zasilanie bezpieczników F19-F23.
F47 7,5A Dla pojazdów bez kluczyka – światło hamowania.
F48 15A Podgrzewane siedzenia
F49 25A Reflektory i światła przeciwmgielne.
Zobacz także:  Renault Clio V (2019-2023) - schematy bezpieczników i przekaźników



Przekaźniki

  • A (70A) – przełącznik podnośnika szyb.
  • A (20A) – przekaźnik czasowy „+” baterii.
  • B (20A) – przekaźnik klaksonu.
  • A (40A) – przekaźnik wentylatora nagrzewnicy.
  • A (40A) – podgrzewana tylna szyba.

Komora silnika

Skrzynka bezpieczników i przekaźników

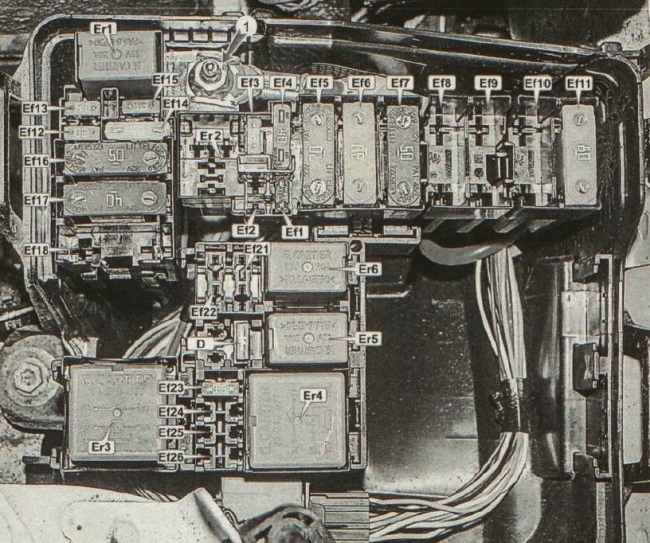

Ta skrzynka bezpieczników i przekaźników znajduje się obok akumulatora. Aby zdjąć pokrywę, należy otworzyć zatrzaski pokrywy po bokach.

Renault Arkana (2019-2023) - schematy bezpieczników i przekaźników

Opis

Ef1 5A Podgrzewane dysze spryskiwaczy, 7,5A Sterownik elektryczny
Ef2 rezerwa
Ef3 Sterownik ABS/ESP 25/30A
Ef4 40A Odszraniacz tylny, odmrażacze lusterek zewnętrznych, obwody bezpieczników F38 i F47
Ef5 20A/70A Skrzynka bezpieczników/przekaźników przedziału pasażerskiego, obwody bezpieczników F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44
Ef6 80A Skrzynka bezpieczników i przekaźnik w kabinie, Przekaźnik nagrzewnicy
Ef7 50A Centralka ABS/ESP / 50A Zasilanie bezpiecznika F7, F9 w kabinie
Ef8 rezerwa
Ef9 80A Dodatkowa grzałka
Ef10 40A Ogrzewana przednia szyba, prawa strona
Ef11 40A Ogrzewana przednia szyba, lewa strona
Ef12 Rozrusznik 30A
Ef13 15A Jednostka sterująca automatycznej skrzyni biegów
Ef14 ECU wtrysku 25A i zabezpieczenie obwodu silnika, zasilanie bezpiecznika F5, wtryskiwacze silnika, wskaźnik paliwa, pompa paliwa, cewki zapłonowe
Ef15 15A Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji
Ef16 50A Wentylator chłodzący
Ef17 40A Wentylator chłodzący płyn do automatycznej skrzyni biegów*3
Ef18 80A Elektryczna pompa wspomagania układu kierowniczego
Ef19 rezerwa
Ef20 rezerwa
Ef21 rezerwa
Ef22 rezerwa
Ef23 15A System zarządzania silnikiem, jednostka sterująca wentylatora, sterowanie przekaźnikiem sprężarki klimatyzacji.
Ef24 rezerwa
Ef25 rezerwa
Ef26 rezerwa
D Dioda sprzęgła sprężarki klimatyzacji
Zobacz także:  Renault Nevada (Savanna) (1986-1994) - schematy bezpieczników i przekaźników

Przekaźnik

Er1 Przekaźnik rozrusznika
Er1 Przekaźnik światła cofania
Er2 Przekaźnik syreny włamaniowej
Er3 Przekaźnik rozrusznika
Er3 Przekaźnik wentylatora płynu chłodzącego
Er3 Przekaźnik światła cofania
Er4 Główny przekaźnik systemu zarządzania silnikiem
Er5 Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji
Er6 Przekaźnik pompy paliwa



Skrzynka bezpieczników zasilania

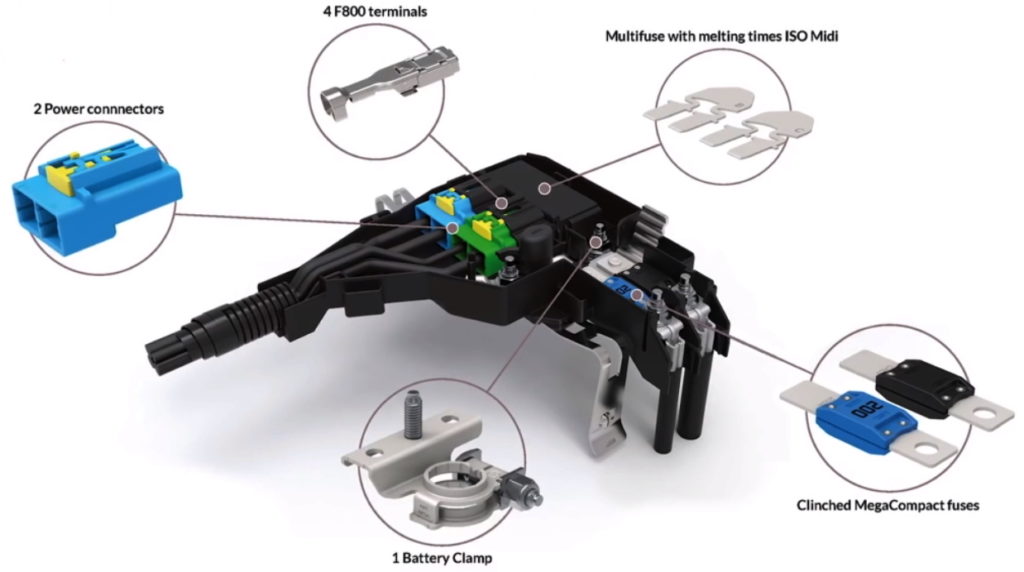

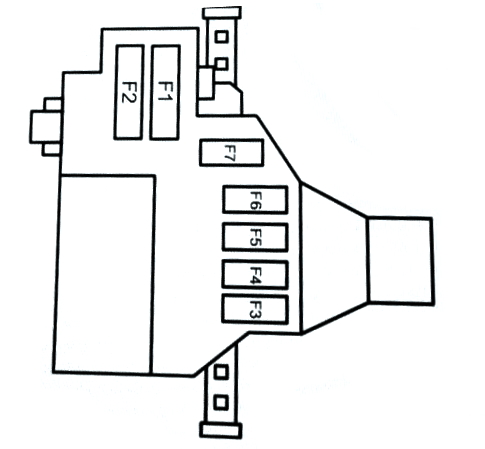

Skrzynka bezpieczników dużej mocy jest zainstalowana na dodatnim zacisku akumulatora.

Renault Arkana (2019-2023) - schematy bezpieczników i przekaźników

Renault Arkana (2019-2023) - schematy bezpieczników i przekaźników

Opis

F1 200A Zasilanie bezpieczników F1-F7 w skrzynce bezpieczników pod maską.
F2 Generator 300A, rozrusznik
F3 80A Elektryczne wspomaganie kierownicy
F4 80A Zasilanie bezpiecznika wewnętrznego
F5 50A ABS i systemy stabilizacji trajektorii
F6 80A Zasilanie bezpiecznika wewnętrznego
F7 7,5 A Zasilanie UCH
