Porsche 928 (1977-1995) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 928 z lat: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995. Porsche 928 to luksusowy gran turismo, który produkowany był w latach 1977-1995. Model ten miał zastąpić legendarny 911, ale z […]

05/14/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 928 z lat: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Porsche 928 to luksusowy gran turismo, który produkowany był w latach 1977-1995. Model ten miał zastąpić legendarny 911, ale z powodu jego popularności, produkcja obu modeli trwała równolegle. 928 był pierwszym samochodem Porsche z silnikiem umieszczonym z przodu, co w połączeniu z napędem na tylną oś zapewniało lepszą stabilność i przyczepność na drodze.

Pod maską Porsche 928 znajdował się początkowo 4,5-litrowy silnik V8, który w późniejszych wersjach został zwiększony do 5,0 litra lub 5,4 litra. Moc wahała się w zależności od wersji od 219 do 350 KM. Porsche 928 był wyposażony w automatyczną skrzynię biegów lub manualną pięciobiegową skrzynię biegów, co pozwalało na dynamiczną jazdę.

Model ten był wyjątkowo nowoczesny jak na swoje czasy, wyposażony w m.in. klimatyzację, system audio, elektrycznie sterowane fotele, poduszki powietrzne i tempomat. Porsche 928 był także dostępny z systemem czterokołowego napędu.

Z powodu wysokich kosztów produkcji, Porsche 928 był samochodem drogim i prestiżowym, co sprawiało, że był on traktowany jako samochód luksusowy dla wyjątkowo zamożnych klientów. Mimo to, model ten zdobył uznanie krytyków i został uznany za jedno z najlepszych GT w historii.

Porsche 928 to klasyczny samochód, który cieszy się nadal dużą popularnością wśród miłośników motoryzacji. Z powodu swojej niezwykłej stylistyki i wyjątkowego charakteru, jest to jeden z najbardziej rozpoznawalnych modeli Porsche.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

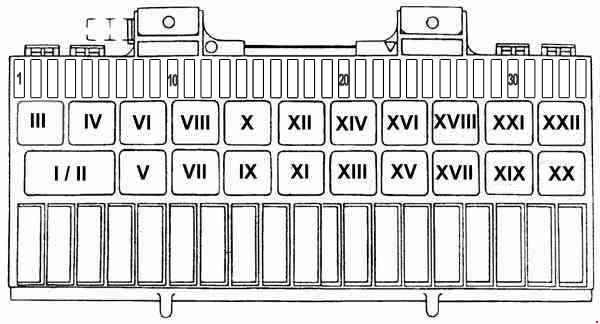

1977 – 1979

Porsche 928 (1977-1995) - schematy bezpieczników i przekaźników

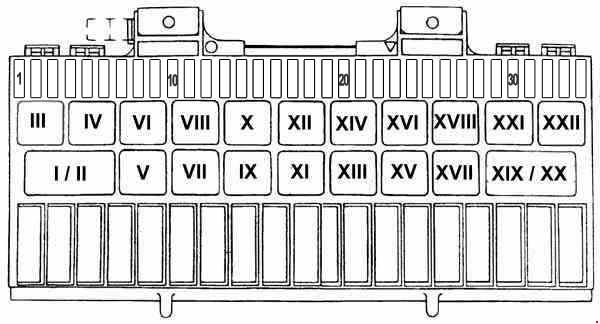

1980-1984

Porsche 928 (1977-1995) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Światła przeciwmgielne 16
2 Światła drogowe (w euro) 16
3 Oświetlenie tablicy rejestracyjnej, komp. Lt 8
4 Światło popielniczki;

Przełączniki świateł;

Oświetlenie przyrządów (1983-1984).

8
5 1977-1980; 1982 :

Zapalniczka do papierosów, oświetlenie przyrządów

16
1981; 1983-1984:

Zapalniczka do papierosów, oświetlenie przyrządów (1981)

8
6 Wycieraczki przedniej szyby, spryskiwacze wewnętrzne 16
7 1977-1979:  Wycieraczka tylnej szyby;
1983-1984:  Światło stopu, tempomat, test żarówek.
8
8 Szyberdach 16
9 Światło cofania, silniki lusterek, klimatyzacja (1983-1984), wycieraczka tylna (1983-1984) 8
10 1977-1982:  Światło stopu, tempomat, test żarówek 8
11 I8 instrument, zegar, lampa włącznika światła
12 Przyrządy i lampki kontrolne 8
13 1983-1984:  Pompa paliwa, regulator rozgrzewania, zawór powietrza pomocniczego 16
14 Elektryczne silniki siedzeń 25
15 Klaksony, antena, powrót wycieraczki tylnej 16
16 Wentylator skraplacza klimatyzacji 25
17 Dmuchawa świeżego powietrza, komp. Sprzęgło (1977-1979) 25
18 Tylny odszraniacz, grzałki lusterek 25
19 Silnik reflektora 25
20 Spryskiwacze reflektorów 16
21 Silniki szyb, system centralnego zamka (1980-1984) 25
22 1977-1982 : Pompa paliwa, regulacja rozgrzewania, zawór powietrza pomocniczego 25
23 Światła wewnętrzne, zegar, zwolnienie klapy tylnej 8
24 Światła drogowe – lewe 8
25 Światła drogowe – prawy 8
26 Światła mijania – lewe 8
27 Światła mijania – prawy 8
28 Światła postojowe – lewe 8
29 Światła postojowe – prawe 8
30 Kierunkowskaz – przód/lewo 8
31 Kierunkowskaz — tył/lewo 8
32 Kierunkowskaz – przód/prawo 8
33 Kierunkowskaz – przód/prawo 8
34 Tylne światło przeciwmgielne (Euro) 8
Numer Przekaźnik Nr części
I-II Tylny odszraniacz 928.615.115.00
III 1977-1979:  Silnik reflektora 928.615.116.00
1983-1984; Euro: winda okien 141.951.253.B
IV 1977-1979 : Zasilanie reflektorów 928.615.127.00
1984; USA:  Alarm 141.951.253.B
V Wskaźnik (obrót) migacz 1H0.953.227
VI Nawijarka do okien 928.615.117,00 (’77-’80)
928.615.116,00 (’81-’84)
VII Spryskiwacze reflektorów 928.618.111.00
VIII
IX 1977-1979:  Pas bezpieczeństwa 928.618.102,00
1983-1984:  Przekaźnik Kick-Down – Auto 928.618.109.00
1983-1984:  Kick-Down BRIDGE – 5-biegowy 928.615.125.01
x Klaksony dwutonowe 928.615.117,00 (’77-’81) 141.951.253.B  (’82-’84)
XI 1977-1979: Sprężarka klimatyzacji 928.618.105.00
XII Światła przeciwmgielne 928.615.117.02
XIII 1977-1979: Moc świateł drogowych 928.615.119.00
1980-1984: Przerywane opóźnienie wycieraczek 993.615.101.00
XIV 1977-1979: Reflektor wysoki/niski 928.615.123,00
1980-1984: Przekaźnik startowy (automatyczny) 928.615.117.00 (’80-’81) 141.951.253.B  (’82-’84)
1980-1984:  Start-Bridge (instrukcja) 928.615.125,00  lata 80-81)
928.612.473.00  (lata 82-84)
XV 1977-1979:  Przekaźnik startowy (automatyczny) 928.615.117.00
1977-1979:  Start-Bridge (podręcznik) 928.615.125.00
1980-1984:  Intensywne pralki 928.618.113.01
1980-1981:  bez wewn. Podkładka (mostek) 928.618.115.00
XVI 1977-1979:  Bezpieczeństwo reflektorów 928.615.116.00
1980-1984:  Wtrysk paliwa 928.615.119.00
XVI 1977-1979 : Bezpieczeństwo reflektorów 928.615.116.00
1980-1984 : Wtrysk paliwa 928.615.119.00
XVII Pompa paliwowa 928.615.113.01
XVIII Wentylator skraplacza klimatyzacji 928.615.111.00
XIX 1977-1979:  Przerywane opóźnienie wycieraczek 993.615.101.00
XIX-XX 1980-1984:  Reflektor kombinowany 928.618.107.02
XX 1977-1979:  Intensywne pralki

928.618.113.01
928.618.115.00
XXI Dmuchawa świeżego powietrza 928.615.117.00
XXII Odmrażacz 928.615.117.00

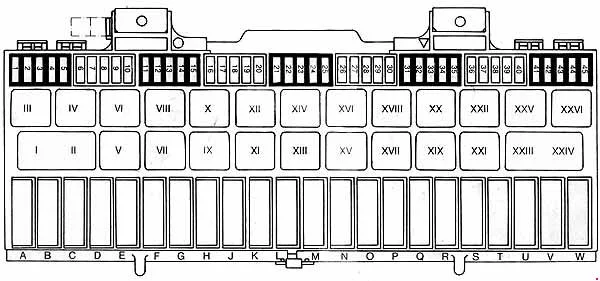

Skrzynka bezpieczników (1985-1989)

Porsche 928 (1977-1995) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 1985-1988:  Centralny Zamek 5
1989 : Centralny zamek 15
2 1985-1986:  Zapalniczka 20
1987-1988:  Zapalniczka 25
3 1987-1988 : Jednostka sterująca – wentylatory chłodzące 5
4 Światło hamowania, tempomat 7,5
5 1985-1986:  Wycieraczki przedniej szyby, ogrzewanie dyszy 15
1987-1988:  Wycieraczki przedniej szyby, ogrzewanie dyszy 25
6 1985-1986:  Światło: panel przycisków, włącznik światła 5
1987-1988 : Klimatyzacja 7,5
7 Ogrzewanie siedzenia 15
8 1985-1986:  Klimatyzacja 7,5
1987-1988 : Ogrzewanie siedzeń 15
9 Telefon (fabryczny) 7,5
10 Instrumenty, lampki kontrolne, kick-down (auto; 1987-1988) 5
11 Wycieraczka tylnej szyby 7,5
12 Światło cofania, silniki lusterek 7,5
13 Dodatkowa klimatyzacja (tylna klimatyzacja) 15
14 Szyberdach 25
15 Nawijarki do okien 30
16 1985-1986:  Układ zapobiegający blokowaniu kół podczas hamowania 10
1987-1988:  Układ zapobiegający blokowaniu kół podczas hamowania 15
17 Dmuchawa świeżego powietrza 30
18 Klaksony, wycieraczka tylna — (pozycja spoczynkowa) 15
19 Odmrażacz tylnej szyby 25
20 Elektryczna regulacja fotela – lewy 30
21 Elektryczna regulacja fotela – prawy 30
22 1987-1988:  Radio – Wzmacniacz 15
23 1985-1986:  Dobiegowy wentylator chłodnicy
1987-1988:  Regulacja klapy powietrza chłodzącego
7,5
24 1985-1986:  Aktualna klapa tylna pulsacyjna, oświetlenie wewnętrzne 5
1987-1988:  Złącze diagnostyczne, prąd impulsowy-tylna klapa, oświetlenie wewnętrzne 7,5
25 System mycia reflektorów 25
26 Zwolnienie klapy tylnej 1
27 Silnik reflektora 15
28 1985-1986 : Wzmacniacz radiowy 15
1987-1988:  Wentylator chłodnicy nr 1 30
29 1985-1986:  Skraplacz klimatyzacji/wentylator chłodzący chłodnicy 25
1987-1988 : Wentylator chłodnicy nr 2 30
30 Światła przeciwmgielne 15
31 Belka główna (drogowa) – lewa 7,5
32 Wiązka główna (drogowa) – prawa 7,5
33 Światła drogowe 15
34 Wskaźnik (obrót) Światło Przód/Lewo 5
35 Kierunkowskaz (obrót) Światło Tył/Lewo 5
36 Wskaźnik (obrót) Światło Przód/Prawo 5
37 Kierunkowskaz (obrót) Światło Tył/Lewo 5
38 Światła mijania (mijania) — lewe 7,5
39 Światła mijania (mijania) – prawy 7,5
40 Światło postojowe – lewe 5
41 Światło postojowe – prawe 6
42 Pompa paliwa, ogrzewanie czujnika O2 15
43 Oświetlenie tablicy rejestracyjnej, komp. Lt 5
44 Światło popielniczki, oświetlenie instrumentów 5
45 Tylne światło przeciwmgielne (tylko Euro) 5
Numer Przekaźnik Numer części
I-II Tylny odszraniacz 928.615.115.00
III
IV Przekaźnik zapłonu-X 141.951.253.B
V Wskaźnik (obrót), 4-kierunkowy migacz 1H0.953.227
VI Nawijarka do okien 928.615.126,00 (lata 85-88)
944.615.166,00 (lata 89-89)
VII Przerywany zegar opóźnienia wycieraczek 993.615.101.00
VIII Odmrażacz 928.615.203,00 (’85-’86)
141.951.253.B (’87-’89)
IX Intensywne Podkładki 928.618.113.01
x Dmuchawa świeżego powietrza (HVAC) 141.951.253.B
XI Tłumik zakłóceń 928.618.223.00
XII Rogi dwutonowe 141.951.253.B
XIII Światła przeciwmgielne 928.615.137.01 (’85-’86)
928.615.117.02 (’87-’89)
XIV Przekaźnik rozrusznika 141.951.253.B
XV 1985-1986:  Przekaźnik Kick-Down (automatyczny) (do 86 VIN#0998) 928.618.109.00
1986-1989 : Przekaźnik Kick-Down (Auto) (’86 VIN # 09999 i nowsze) 928.618.109.01 (’86-’88)
928.618.108,00 (’89-’89)
XVI 1985-1986:  Układ zapłonowy EZF 141.951.253.B
1987-1989 : Układ zapłonowy EZK (z testerem bezpieczników) 928.615.203.00
XVII Przekaźnik ABS (USA ’86 od VIN # 0061/ Euro od ’85) 928.615.124.01
XVIII 1985-1986:  Kondensator klimatyzacji/wentylator chłodnicy 141.951.253.B
1987-1988:  System klap powietrza chłodzącego 944.615.119.00
XIX Spryskiwacze reflektorów 928.618.111.00
XX Pompa paliwa, czujnik O2 141.951.253.B
XXI Opóźnienie oświetlenia wnętrza (’86 VIN # 09999 i nowsze) 928.618.225.01
XXII 1985-1988:  Przekaźnik światła cofania (automatyczny) 141.951.253.B (’85-’88)
928.615.114,00 (’89)
1989:  most światła wstecznego (5-biegowy) 928.615.125.00
XXIII – XXIV Reflektor kombinowany 928.618.107.02 (’85-’86)
928.618.107,04 (’87-’89)
XXV Wtrysk paliwa lewy-Jetronic 141.951.253.B
XXVI

Skrzynka bezpieczników (1990-1995)

Porsche 928 (1977-1995) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Światła mijania (mijania) — lewe 7,5
2 Światła mijania (mijania) – prawy 7,5
3 Wiązka główna (drogowa) — lewa 7,5
4 Wiązka główna (drogowa) – prawa 7,5
5 Światła drogowe 15
6 Światła przeciwmgielne 15
7 Światło postojowe – lewe 5
8 Światło postojowe – prawe 5
9 Światła: popielniczka, instrumenty 5
10 Światła: tablica rejestracyjna, komp. ( 1990 ) 5
11 Tylne światło przeciwmgielne (tylko Euro) 5
12 Lampka kontrolna (kierunkowskaz) – przód/lewo 5
13 Lampka kontrolna (kierunkowskaz) — tył/lewo 5
14 Lampka kontrolna (kierunkowskaz) – przód/prawo 5
15 Lampka kontrolna (kierunkowskaz) — tył/lewo 5
16 Odmrażacz do szyb R25ear 25
17 1990 : Centralny zamek;
1991-1995 : Sygnał ostrzegawczy, komp. Lekki.
7,5
18 1990 : Regulacja klapy powietrza chłodzącego 7,5
1991-1995 : Regulator okna/okna dachowego 25
19 System mycia reflektorów 25
20 Dmuchawa świeżego powietrza 30
21 Radio – Wzmacniacz 15
22 Elektryczna regulacja fotela – lewy 30
23 Elektryczna regulacja fotela – prawy 30
24 Klaksony, tylna wycieraczka-(pozycja spoczynkowa; 1990-1991 ) 15
25 Złącze diagnostyczne, prąd impulsowy-tylna klapa, oświetlenie wnętrza 7,5
26 Zwolnienie klapy tylnej 1
27 Silnik reflektora 15
28 System antywłamaniowy 15
29 Wentylator chłodnicy #1 30
30 Wentylator chłodnicy nr 2 30
31 1990 : Regulator okna/szyberdachu 30
32
33 Zapalniczka 25
34 Wycieraczki przedniej szyby, ogrzewanie strumieniem spryskiwaczy 25
35 Światło hamowania, tempomat 7,5
36 Jednostka sterująca – wentylatory chłodzące 5
37 Klimatyzacja 7,5
38 Pompa paliwa, ogrzewanie czujnika O2 15
39 Instrumenty, kick-down, światła ostrzegawcze, przełącznik tylnej wycieraczki 5
40 Światła cofania, silniki lusterek, system RDK 7,5
41 Światło: włącznik światła, panel przycisków, opóźnienie światła wewnętrznego, Diag. Kon. 5
42 Wycieraczka tylnej szyby 7,5
43 Telefon (Fabryka) 7,5
44 Ogrzewanie siedzenia 15
45 Dodatkowa klimatyzacja (tylna klimatyzacja) 15
Numer Przekaźnik Numer części
I-II Tylny odszraniacz 928.615.115.00
III Kanada:  światła do jazdy dziennej
IV Światła przeciwmgielne 928.615.117.02 (’90)
141.951.253.B (’91-’95)
V Przekaźnik rozrusznika 141.951.253.B
VI 1990 : System klap powietrza chłodzącego 944.615.119.00
VII Spryskiwacze reflektorów 928.618.111.00
VIII 1991-1995 : Alarm świateł przeciwmgielnych 141.951.253.B
IX Intensywne Podkładki 928.618.113.01
x Przekaźnik zapłonu-X 141.951.253.B
XI Zegar opóźnienia wycieraczek 993.615.101.00
XII Dmuchawa świeżego powietrza (HVAC) 141.951.253.B
XIII Wskaźnik (obrót), 4-kierunkowy migacz 1H0.953.227
XIV Odmrażacz 141.951.253.B
XV 1990 : Przekaźnik ABS 928.615.124.01
XVI 1991-1995 : Rogi dwutonowe 141.951.253.B
XVII 1990-1993 : Przekaźnik Kick-Down (automatyczny) (do Vin#92PS8 20500) 928.618.108,00
1993-1995 : Przekaźnik Kick-Down (Auto) (od VIN # 92PS8 20501) 928.618.108.01
XVIII Przekaźnik światła cofania (automatyczny) 928.615.114.00
Most światła wstecznego (5-prędkości) 928.615.125.00
XIX 1990 : Opóźnienie oświetlenia wnętrza 928.618.225.01
1991-1995 : Jednostka sterująca – prędkościomierz 928.618.221.00
XX
XXI Tłumik zakłóceń 928.618.223.00
XXII Układ zapłonowy EZK (z testerem bezpieczników) 928.615.203.00
XXII Reflektor kombinowany 928.618.107.04
XXIV
XXV Wtrysk paliwa LH-Jetronic 141.951.253.B
XXVI Pompa paliwa, czujnik O2 141.951.253.B

Dodatkowe bezpieczniki

Opis Lokalizacja Numer części
1977-1981 : Fotel elektryczny Pod siedzeniem 928.615.123,00
1980-1995:  Pas bezpieczeństwa / Dzwonek Wewnątrz konsoli środkowej pod radiem 928.618.102.03
1980-1995:  Wycieraczka tylnej szyby Za pokrywą zestawu narzędzi — strona kierowcy 928.618.104.00
1989-1995 : Przekaźnik przegrzania zapłonu Zamontowany na ramie komputera silnika 928.618.175.00
1989-1995:  Przekaźnik antykradzieżowy Wewnątrz konsoli środkowej pod radiem 928.637.160.00

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
