Porsche 987 Cayman (2006-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 987 Cayman z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Porsche 987 Cayman to model samochodu sportowego produkowany przez niemiecką firmę Porsche w latach 2006-2013. Samochód został zaprezentowany w 2005 roku na targach motoryzacyjnych w Frankfurcie. Cayman jest konstrukcyjnie […]

05/14/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 987 Cayman z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Porsche 987 Cayman to model samochodu sportowego produkowany przez niemiecką firmę Porsche w latach 2006-2013. Samochód został zaprezentowany w 2005 roku na targach motoryzacyjnych w Frankfurcie. Cayman jest konstrukcyjnie bardzo podobny do Porsche Boxster, jednak różni się nieco od niego stylistyką i wykończeniem.

Porsche 987 Cayman oferowane było w dwóch wersjach silnikowych: podstawowym 2,7-litrowym, sześciocylindrowym boxerze o mocy 245 KM oraz wersji S z silnikiem 3,4-litrowym o mocy 295 KM. W 2009 roku wprowadzono do oferty wersję Cayman R, która była lżejsza i mocniejsza od standardowych wersji. Zastosowano w niej silnik 3,4-litrowy o mocy 330 KM, co pozwalało na przyspieszenie do 100 km/h w czasie zaledwie 4,7 s.

W porównaniu do swojego poprzednika, Porsche 986 Boxster, Cayman oferuje lepsze prowadzenie i większą sztywność nadwozia. Dzięki temu samochód charakteryzuje się bardzo dobrą stabilnością i precyzją prowadzenia nawet na zakrętach. Ponadto, Porsche 987 Cayman oferuje bogate wyposażenie i wysoką jakość wykonania, co z pewnością przyciągnie wielu klientów poszukujących sportowego auta klasy premium.

Wewnątrz kabiny znajduje się przestronne wnętrze z dobrym widokiem na drogę oraz wysokiej jakości materiałami wykończeniowymi. Kierowcy z pewnością docenią również ergonomicznie zaprojektowaną deskę rozdzielczą z czytelnymi wskaźnikami oraz zintegrowany system multimedialny z ekranem dotykowym.

Zobacz także:  Porsche Panamera II (2017-2021) - schematy bezpieczników i przekaźników

Podsumowując, Porsche 987 Cayman to model samochodu sportowego, który oferuje doskonałą dynamikę, precyzyjne prowadzenie oraz wysoką jakość wykonania i bogate wyposażenie. Właściciele Caymanów z pewnością cenią sobie sportowy charakter tego auta oraz niepowtarzalną stylistykę i wygląd.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w Porsche Cayman (seria 987c) znajduje się po stronie drzwi w przestrzeni na nogi kierowcy, pod czarną osłoną. Po zdjęciu pokrywy zobaczysz skrzynkę bezpieczników.

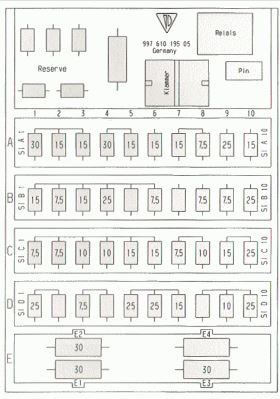

Schemat skrzynki bezpieczników

Porsche 987 Cayman (2006-2013) - schematy bezpieczników i przekaźników

Na schemacie skrzynki bezpieczników znajduje się 5 rzędów bezpieczników (od A do E). Każdy rząd ma 10 bezpieczników. Nomenklatura bezpieczników to A-5, C-7 itd.

A

Numer Opis Ampery [A]
Bezpiecznik 1 Elektrycznie sterowane lewe drzwi TRM30 30 A
Bezpiecznik 2 Centralny Zamek, Lewe Drzwi TRM30 15A
Bezpiecznik 3 Tylna jednostka sterująca TRM30, tylny spojler, zwalnianie tylnej pokrywy, dwutonowe klaksony 15A
Bezpiecznik 4 Elektrycznie sterowane prawe drzwi TRM30 30 A
Bezpiecznik 5 Centralny Zamek, Drzwi Prawe TRM30 15A
Bezpiecznik 6 Tylna jednostka sterująca TRM30, lewe światło tylne, światło hamowania 15A
Bezpiecznik 7 Tylna jednostka sterująca TRM30, prawe światło tylne, tylne światło przeciwmgielne 15A
Bezpiecznik 8 Gniazda 12V 7,5 A
Bezpiecznik 9 Ogrzewanie tylnej szyby 25 A
Bezpiecznik 10 Zapalniczka 15A
Zobacz także:  Porsche Taycan (2019-2021) - schematy bezpieczników i przekaźników

B

Bezpiecznik 1 Zestaw wskaźników TRM30, wykrywanie masy TRM30, gniazdo diagnostyczne TRM30 15A
Bezpiecznik 2 Czujnik przedziału pasażerskiego 7,5 A
Bezpiecznik 3 Jednostka sterująca regulacji siedzenia TRM30, jednostka sterująca pamięcią, moduł kolumny kierownicy kombinowanej TRM30, jednostka sterująca monitorowania ciśnienia w oponach TRM30, syrena alarmowa, Sportchrono, czujnik przechyłu 15A
Bezpiecznik 4 Układ spryskiwaczy reflektorów 25 A
Bezpiecznik 5 Nie używany 7,5 A
Bezpiecznik 6 Jednostka sterująca układem elektrycznym pojazdu TRM30, zwalnianie klapy wlewu 7,5 A
Bezpiecznik 7 Nie używany A
Bezpiecznik 8 Jednostka sterująca Tiptronic T30 7,5 A
Bezpiecznik 9 Telefon TRM86S 7,5 A
Bezpiecznik 10 Ogrzewanie Klimatronic TRM30 25 A

C

Numer Opis Ampery [A]
Bezpiecznik 1 Nie używany 7,5 A
Bezpiecznik 2 Gniazdo diagnostyczne TRM15, jednostka sterująca Klimatronic TRM15, jednostka sterująca PASM TRM15, czujnik ciśnienia czynnika chłodniczego TRM15, włącznik sprzęgła, skrzynka elektroniki, telefon komórkowy TRM15, podgrzewane dysze natryskowe 7,5 A
Bezpiecznik 3 Jednostka sterująca z przodu TRM15, włącznik światła TRM15 10 A
Bezpiecznik 4 Przełącznik świateł hamowania 10 A
Bezpiecznik 5 Jednostka sterująca Tiptronic TRM15, przełącznik położenia Tiptronic TRM15 15A
Bezpiecznik 6 Wycieraczka tylnej szyby, nieoślepiające lusterko wewnętrzne TRM15, jednostka sterująca wspomagania parkowania TRM15 15A
Bezpiecznik 7 Zespolony moduł kolumny kierownicy TRM15 7,5 A
Bezpiecznik 8 Jednostka sterująca PSM, klaster czujników, moduł kluczy TRM15 10 A
Bezpiecznik 9 Jednostka sterująca PASM TRM30 15A
Bezpiecznik 10 Jednostka sterująca PSM 25 A
Zobacz także:  Porsche 718 Cayman, Boxster (2019-2021) - schematy bezpieczników i przekaźników

D

Numer Opis Ampery [A]
Bezpiecznik 1 Pompa paliwowa 25 A
Bezpiecznik 2 Nie używany 25 A
Bezpiecznik 3 Jednostka sterująca DME TRM30 7,5 A
Bezpiecznik 4 Nie używany A
Bezpiecznik 5 Jednostka sterująca DME TRM87, zawór DMTL, przekaźnik pompy powietrza wtórnego, przekaźnik wentylatora komory silnika, nastawnik wałka rozrządu, czujnik wałka rozrządu, zawór zmiany przewodu dolotowego, zawór odpowietrzający zbiornika, czujnik przepływu masowego powietrza gorącej folii, przekaźnik sprężarki klimatyzatora, zawór Tiptronic, podnośnik zaworu Kontrola 25 A
Bezpiecznik 6 Czujnik tlenu/ogrzewanie przed katalizatorem, czujnik tlenu/ogrzewanie za katalizatorem 25 A
Bezpiecznik 7 Cewki zapłonowe, zawory wtryskowe 15A
Bezpiecznik 8 Jednostka sterująca DME TRM87 7,5 A
Bezpiecznik 9 Skrzynka z elektroniką, telefon komórkowy TRM30, odtwarzacz DVD TRM30, PCM 2.1 TRM30, telefon TRM30, zmieniarka CD TRM30 10 A
Bezpiecznik 10 Wzmacniacz ASK TRM30, Wzmacniacz Bose TRM30, Subwoofer Bose TRM30, Ogrzewanie, Climatronic 25 A

E

Numer Opis Ampery [A]
E1 Regulacja siedzenia, lewa strona, silniki z pamięcią siedzenia lewe 30 A
E2 Regulacja siedzenia, prawa, silniki pamięci siedzenia prawe 30 A
E3 Nie używany 30 A
E 4 Nie używany A
