W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Macan I z lat: 2014, 2015, 2016, 2017, 2018.
Porsche Macan I, produkowany w latach 2014-2018, był drugim SUV-em w gamie modeli marki Porsche, po popularnym Cayenne. Model ten cieszył się dużym powodzeniem wśród klientów zainteresowanych bardziej kompaktowymi i dynamicznymi samochodami.
Z zewnątrz Porsche Macan I przypominał mniejszą wersję Cayenne. Charakteryzował się on ostro zarysowanymi reflektorami LED oraz dużym wlotem powietrza na przednim zderzaku. Z tyłu znajdowały się dwie rury wydechowe, a także nisko umieszczone światła LED, które podkreślały sportowy charakter tego modelu. Wnętrze auta zostało zaprojektowane zgodnie z zasadami ergonomii, a wykorzystanie wysokiej jakości materiałów oraz nowoczesnej technologii podnosiło komfort jazdy.
Porsche Macan I był dostępny w kilku wersjach silnikowych, w tym wariantach benzynowych i diesla. Najmocniejszą jednostką napędową był sześciocylindrowy silnik 3.6 V6, który generował moc 400 KM i moment obrotowy wynoszący 550 Nm. Do przyspieszenia od 0 do 100 km/h potrzebował on tylko 4,8 sekundy, a jego prędkość maksymalna wynosiła 266 km/h. W gamie silnikowej znalazły się także wersje z mniejszymi jednostkami napędowymi o pojemności 2,0 i 3,0 litra, a także wersja diesel z silnikiem 3,0 TDI.
Pod względem osiągów, Porsche Macan I był jednym z najszybszych SUV-ów na rynku. Przy tym zachowywał on bardzo dobre właściwości jezdne, które były efektem zastosowania licznych systemów kontroli trakcji i stabilizacji.
Podsumowując, Porsche Macan I to samochód, który łączy w sobie dynamiczne osiągi z wysokim komfortem i luksusowym wykończeniem wnętrza. Jest to idealny wybór dla osób, które szukają kompaktowego i sportowego SUV-a, a jednocześnie nie chcą rezygnować z prestiżu marki Porsche.

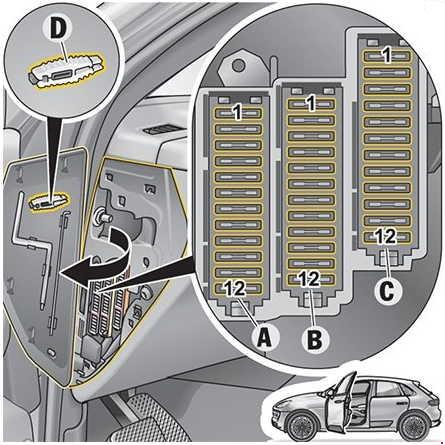

Skrzynka bezpieczników w desce rozdzielczej po stronie kierowcy
| Numer | Opis | Ampery [A] |
|---|---|---|
| A1 | Jednostka sterująca tempomatu adaptacyjnego (ACC) (2014-2016) Jednostka sterująca ParkAssist; Jednostka sterująca przedniej kamery |
7,5 |
| A2 | Jednostka sterująca wykrywaniem zajętości fotela;
Jednostka sterująca poduszką powietrzną |
10 |
| A3 | Jednostka sterująca HomeLink (otwieranie drzwi garażowych) Czujnik jakości powietrza Wewnętrzne lusterko przeciwodblaskowe Jednostka sterująca PSM; |
5 |
| A4 | Silnik wentylacji siedzeń, fotele przednie | 5 |
| A5 | Regulacja wiązki reflektorów;
Reflektory halogenowe lewe/prawe; |
5 |
| A6 | Reflektor biksenonowy, prawy | 7,5 |
| A7 | 2014-2016: Reflektor biksenonowy, lewy 2017-2018: Reflektor biksenonowy, lewy |
7,5 5 |
| A8 | Tylna jednostka sterująca BCM; Porsche Vehicle Tracking System (PVTS);Jednostka sterująca DME; |
5 |
| A9 | — | — |
| A10 | Czujnik ciśnienia czynnika chłodniczego | 5 |
| A11 | Asystent zmiany pasa ruchu (LCA) | 5 |
| A12 | Elektryka silnika | 15 |
| B1 | — | — |
| B2 | — | — |
| B3 | — | — |
| B4 | — | — |
| B5 | Gniazdo diagnostyczne Kompas Moduł przełącznika kolumny kierownicy i podgrzewana kierownica Zestaw wskaźników |
30 |
| B6 | Wspomaganie hamulców (praca z przyczepą) | 30 |
| B7 | Klakson | 15 |
| B8 | Sterownik drzwi kierowcy | 20 |
| B9 | — | — |
| B10 | Jednostka sterująca Porsche Stability Management (PSM). | 30 |
| B11 | Sterownik tylnych lewych drzwi | 20 |
| B12 | Czujnik deszczu Elektryczny hamulec postojowy (EPB) Jednostka sterująca Porsche Vehicle Tracking System (PVTS). |
5 |
| C1 | Zablokowany | — |
| C2 | Zablokowany | — |
| C3 | — | — |
| C4 | Sterownik siedzenia kierowcy Sterownik regulacji siedzenia kierowcy |
20 |
| C5 | Diagnostyka wycieków ze zbiornika | 5 |
| C6 | BCM z przodu | 30 |
| C7 | BCM z przodu | 30 |
| C8 | BCM z przodu | 30 |
| C9 | Panoramiczny system dachowy | 20 |
| C10 | BCM z przodu | 30 |
| C11 | Panoramiczny system dachowy | 20 |
| C12 | Klakson alarmowy | 5 |

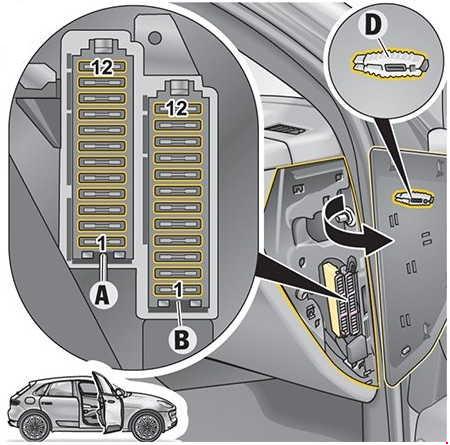

Skrzynka bezpieczników w desce rozdzielczej po stronie pasażera
| Numer | Opis | Amper [A] |
|---|---|---|
| A1 | Gniazdo diagnostyczne | 5 |
| A2 | Blokada zapłonu | 5 |
| A3 | Przełącznik światła | 5 |
| A4 | Blokada kolumny kierownicy | 5 |
| A5 | 2014-2016: Regulacja kolumny kierownicy 2017-2018: Regulacja kolumny kierownicy |
5 15 |
| A6 | — | — |
| A7 | Moduł przełączania kolumny kierownicy | 5 |
| A8 | Gniazdo diagnostyczne | 5 |
| A9 | Cewki PTC 1 i 2 | 5 |
| A10 | Zablokowany | — |
| A11 | Zapasowy bezpiecznik | 5 |
| A12 | Zapasowy bezpiecznik | 10 |
| B1 | — | — |
| B2 | Kompas | 5 |
| B3 | Moduł przełączania kolumny kierownicy i podgrzewana kierownica | 10 |
| B4 | Klaster instrumentów | 5 |
| B5 | Zapasowy bezpiecznik | 20 |
| B6 | Zapasowy bezpiecznik | 30 |
| B7 | — | — |
| B8 | Silnik wentylatora | 30 |
| B9 | Wycieraczka przedniej szyby | 30 |
| B10 | Regulacja oparcia fotela, fotel kierowcy | 20 |
| B11 | Regulacja oparcia fotela, fotel pasażera | 20 |
| B12 | — | — |

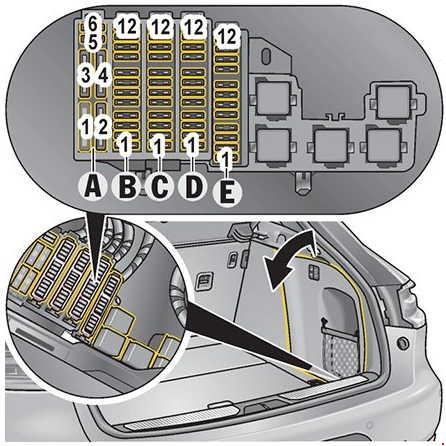

Skrzynka bezpieczników w bagażniku
Skrzynka bezpieczników znajduje się po prawej stronie bagażnika, za panelem.
| Numer | Opis | Ampery [A] |
|---|---|---|
| A1 | Przekaźnik sprężarki Porsche Active Suspension Management (PASM). | 40 |
| A2 | Przekaźnik gniazda wtykowego | 50 |
| A3 | Ścieżka zasilania zapłonu | 40 |
| A4 | — | — |
| A5 | — | — |
| A6 | Awaria rezystancji zacisku CAN | — |
| B1 | Cewka przekaźnika zapłonu Bramka |
5 |
| B2 | Sterownik zaczepu przyczepy | 20 |
| B3 | Sterownik zaczepu przyczepy | 20 |
| B4 | Sterownik zaczepu przyczepy | 20 |
| B5 | Jednostka sterująca siedzenia pasażera Jednostka sterująca regulacją siedzenia pasażera |
20 |
| B6 | — | — |
| B7 | Jednostka sterująca elektrycznego hamulca postojowego (EPB). | 30 |
| B8 | Tylny BCM | 20 |
| B9 | Tylny BCM | 20 |
| B10 | Tylny BCM | 25 |
| B11 | Tylny BCM | 25 |
| B12 | Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS). | 5 |
| C1 | Zwiastun filmu | 30 |
| C2 | — | — |
| C3 | Przetwornica DC/DC dla funkcji Auto Start Stop | 30 |
| C4 | Zasilanie wzmacniacza i górnej konsoli operacyjnej Przetwornica DC/DC dla funkcji Auto Start Stop |
30 |
| C5 | Głośnik niskotonowy | 25 |
| C6 | tuner telewizyjny | 5 |
| C7 | Jednostka sterująca elektrycznego hamulca postojowego (EPB). | 30 |
| C8 | Tylna jednostka sterująca | 30 |
| C9 | Sterownik drzwi pasażera | 20 |
| C10 | Odbiornik Telestar | 5 |
| C11 | Sterownik tylnych prawych drzwi | 20 |
| C12 | Ładowarka Bluetooth do słuchawek Oświetlenie bagażnika |
5 |
| D1 | — | — |
| D2 | Jednostka sterująca elektrycznego hamulca postojowego (EPB);
Jednostka sterująca zaczepu przyczepy; Jednostka sterująca blokady tylnego mechanizmu różnicowego; Przekaźnik Gateway; |
5 |
| D3 | Silnik wycieraczki TYLNEJ szyby | 15 |
| D4 | Terminal 15, deska rozdzielcza | 15 |
| D5 | — | — |
| D6 | — | — |
| D7 | — | — |
| D8 | Górna konsola operacyjna | 7,5 |
| D9 | Jednostka sterująca tempomatu adaptacyjnego (ACC). | 5 |
| D10 | Zapalniczka w konsoli środkowej, gniazdo w schowku w konsoli środkowej | 20 |
| D11 | Gniazdo w gnieździe bagażnika tylnej konsoli środkowej | 20 |
| D12 | Porsche Rear Seat Entertainment, lewy/prawy | 7,5 |
| E1 | Jednostka sterująca klimatyzacją, tylna jednostka sterująca | 15 |
| E2 | Adapter CAN Porsche Communication Management (PCM) |
10 |
| E3 | — | — |
| E 4 | — | — |
| E5 | — | — |
| E6 | Jednostka sterująca kamery cofania;
Jednostka sterująca Surround View (2017-2018). |
5 |
| E7 | Podgrzewany przekaźnik tylnej szyby | 25 |
| E8 | Jednostka sterująca klimatyzacją | 30 |
| E9 | Jednostka sterująca klapą tylną Powerlift | 20 |
| E10 | Jednostka sterująca Porsche Active Suspension Management (PASM). | 15 |
| E11 | Jednostka sterująca blokady tylnego mechanizmu różnicowego | 10 |
| E12 | Jednostka sterująca blokady tylnego mechanizmu różnicowego | 30 |
