W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 911 (991.2) z lat: 2017, 2018.
Porsche 911 (991.2) to piąta generacja 911, produkowana w latach 2017-2018. Samochód przeszedł gruntowną modernizację, która przyniosła wiele usprawnień i innowacji. Z zewnątrz samochód zyskał nowe reflektory LED z dynamicznymi światłami drogowymi, a także zderzaki o nowej stylistyce. Wnętrze zostało zmodernizowane i wyposażone w nowoczesny system multimedialny Porsche Communication Management.
Porsche 911 (991.2) oferował również szereg ulepszeń mechanicznych, w tym nowy silnik 3.0 litra o mocy 370 lub 420 KM, który był sprzężony z siedmiobiegową skrzynią PDK lub manualną. Wersja Turbo S oferowała moc 580 KM. Dodatkowo samochód był wyposażony w system Active Suspension Management, który pozwalał na dostosowanie zawieszenia do warunków drogowych oraz system Porsche Dynamic Chassis Control, który zapewniał większą stabilność i precyzję prowadzenia.
Porsche 911 (991.2) był również wyposażony w wiele systemów bezpieczeństwa, takich jak system hamowania awaryjnego, system kontroli pasa ruchu, system ostrzegający przed zbyt bliskim sąsiedztwem innego pojazdu oraz system monitorujący martwe pole.
Podsumowując, Porsche 911 (991.2) to samochód, który zyskał wiele ulepszeń w porównaniu do poprzednika, przynosząc nowoczesną stylistykę, innowacyjne rozwiązania technologiczne i udoskonalenia mechaniczne, które sprawiają, że jest to świetny wybór dla miłośników sportowych samochodów.
Znajdują się tam dwie skrzynki bezpieczników – w przestrzeni na nogi lewego i prawego (za osłonami).

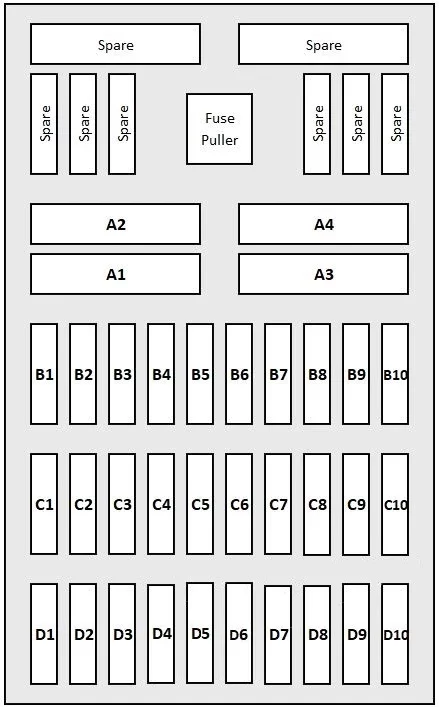

Skrzynka bezpieczników w lewej przestrzeni na nogi
| Numer | Opis | Ampery [A] |
|---|---|---|
| A1 | Wentylator klimatyzacji (tylko z kierownicą po prawej stronie) | 40 |
| A2 | Panel sterowania PSM | 40 |
| A3 | Regulacja siedziska | 25 |
| A4 | Nieużywany | 40 |
| B1 | Regulacja reflektorów; Światło przedniej pokrywy;Siłownik przedniej pokrywy; Lewe światło drogowe; Lewe światło mijania; Przednie prawe światło obrysowe boczne; Tylne lewe i przednie lewe kierunkowskazy). |
40 |
| B2 | Sterowanie klapą wydechową; Światło stopu wysokiego poziomu;Spoiler; Tylna osłona elementu sterującego; Prawe tylne światło przeciwmgielne; Lewe światło hamowania; Lewe światło cofania; Lewe światło tylne; Lewe światło do jazdy dziennej. |
15 |
| B3 | Klakson alarmowy | 15 |
| B4 | Oświetlenie wnętrza; Czujniki Halla; Światło orientacyjne; Aktywacja elektroniki tylnej wycieraczki; Przekaźnik ogrzewania tylnej szyby; Centralny zamek LED;Panele drzwiowe LED;Oświetlenie otoczenia;Oświetlenie tablicy rejestracyjnej; Lewe tylne światło przeciwmgielne; Wysokie światło hamowania; Prawe światło hamowania; Prawe światło cofania; Prawe światło tylne; Prawe światła do jazdy dziennej. |
15 |
| B5 | Przekaźnik pompy paliwa i panel sterowania | 20 |
| B6 | Blokowanie klapy wlewu; Pompa spryskiwacza z przodu i z tyłu. |
10 |
| B7 | Nieużywany | |
| B8 | Jednostka sterująca klimatyzacją | 7,5 |
| B9 | Panel sterowania PDCC | 10 |
| B10 | Kolumna kierownicy, stoper |
15 |
| C1 | Panel przełączników w konsoli środkowej; Oświetlenie bagażnika Targa; Panel sterowania bramą; Gniazdo diagnostyczne; Stacyjka; Włącznik światła; Oświetlenie za tylnymi siedzeniami; Panel sterowania WiFi (przy doposażaniu). |
10 |
| C2 | Oświetlenie nóg; Elektryczna blokada wyjmowania kluczyka zapłonu; Przednie prawe i tylne prawe kierunkowskazy; Przełącznik awaryjny LED; Elektryczne oświetlenie blokady zapłonu; Przednie prawe i przednie lewe kierunkowskazy; Prawe światło drogowe; Prawe światło mijania; Przednie lewe boczne światło obrysowe. |
40 |
| C3 | Panel sterowania VTS | 5 |
| C4 | klakson | 15 |
| C5 | Cabriolet/Targa:
funkcja miękkiego zamykania dachu kabrioletu; kabriolet/Targa: otwieranie i zamykanie mocowania górnej półki kabrioletu; |
30 |
| C6 | Panel sterowania lewego przedniego okna elektrycznego;
Panel sterowania lewymi drzwiami. |
25 |
| C7 | System spryskiwaczy reflektorów | 30 |
| C8 | Jednostka sterująca PSM | 25 |
| C9 | Syrena alarmowa | 5 |
| C10 | Czujnik systemu monitorowania kabiny pasażerskiej | 5 |
| D1 | Tylna wycieraczka | 15 |
| D2 | Otwieracz drzwi garażowych | 5 |
| D3 | Lewy reflektor | 15 |
| D4 | Panel sterowania kamery przedniej;
Panel sterowania PDC; |
5 |
| D5 | Jednostka sterująca PSM | 5 |
| D6 | Moduł przełącznika kolumny kierownicy; Elektryczna przekładnia kierownicza;Czujnik ciśnienia czynnika chłodniczego; Przekaźnik wentylatora. |
5 |
| D7 | Jednostka sterująca dźwigni zmiany biegów;
Czujnik przełącznika sprzęgła. |
5 |
| D8 | Prawy reflektor | 15 |
| D9 | Lusterko wewnętrzne | 5 |
| D10 | Wentylacja lewego siedzenia | 5 |

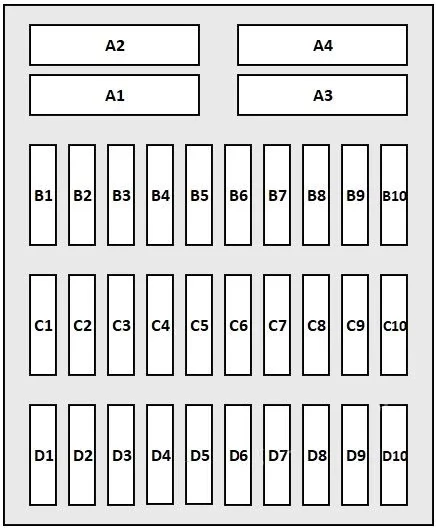

Skrzynka bezpieczników w prawej przestrzeni na nogi
| Numer | Opis | Ampery [A] |
|---|---|---|
| A1 | Przetwornica DC/DC PCM | 40 |
| A2 | Panel sterowania podnośnikiem przedniej osi | 40 |
| A3 | Silnik dmuchawy świeżego powietrza i regulator dmuchawy (tylko z kierownicą po lewej stronie) | 40 |
| A4 | Panel sterowania prawego siedzenia, regulacja siedzenia |
25 |
| B1 | Czujnik deszczu | 5 |
| B2 | Klimatyzacja – panel sterowania podgrzewanym fotelem | 25 |
| B3 | Komponenty PCM: (kamera cofania, wzmacniacz anteny, panel sterowania wyświetlaczem, tuner TV, koncentrator USB, antena sprzęgająca, czytnik kart) | 5 |
| B4 | Centralny CPU z zewnętrznym wzmacniaczem; Centralny CPU z wewnętrznym wzmacniaczem. |
7,5 20 |
| B5 | Panel sterowania TPMS;
Panel sterowania klimatyzacją. |
5 |
| B6 | Wzmacniacz nagłośnienia | 40 |
| B7 | Wzmacniacz subwoofera Burmester | 40 |
| B8 | Sterowanie napędem na wszystkie koła | 25 |
| B9 | Klaster przyrządów; Panel sterowania WLAN;Panel sterowania klimatyzacją/sprzęgłem sprężarki. |
10 |
| B10 | Czujnik zbliżeniowy klamki | 5 |
| C1 | Nieużywany | |
| C2 | Przycisk elektrycznego hamulca postojowego | 5 |
| C3 | Konsola podwieszana | 5 |
| C4 | Kabriolet:
Panel sterowania tylnym prawym oknem elektrycznym |
20 |
| C5 | Nieużywany | |
| C6 | Silnik wycieraczki przedniej | 30 |
| C7 | Panel sterowania szybą przednią prawą | 25 |
| C8 | Regulacja kolumny kierownicy | 25 |
| C9 | Nieużywany | |
| C10 | Nieużywany | |
| D1 | Panel sterowania poduszką powietrzną;
Panel sterowania wykrywaniem pasażerów. |
5 |
| D2 | Sterowanie napędem na wszystkie koła | 5 |
| D3 | Panel sterowania PDCC | 7,5 |
| D4 | Panel sterowania ACC | 5 |
| D5 | Panel sterowania podnośnikiem przedniej osi | 5 |
| D6 | Wentylacja prawego siedzenia | 5 |
| D7 | Konsumenci aktywni podczas uruchamiania (panel sterowania DME, PDK, VTS, tylny BCM) | 7,5 |
| D8 | Nieużywany | |
| D9 | Gniazdo elektryczne w przestrzeni na nogi pasażera | 20 |
| D10 | Gniazdo elektryczne konsoli środkowej; Zapalniczka. |
