Porsche 911 (991) (2012-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 911 (991) z lat: 2012, 2013, 2014, 2015, 2016. Porsche 911 (991) jest szóstą generacją samochodu sportowego 911 produkowaną od 2012 do 2016 roku. Model ten wprowadził wiele innowacyjnych technologii i zmian stylistycznych, które kontynuują dziedzictwo 911. W porównaniu do swojego poprzednika […]

05/15/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 911 (991) z lat: 2012, 2013, 2014, 2015, 2016.

Porsche 911 (991) jest szóstą generacją samochodu sportowego 911 produkowaną od 2012 do 2016 roku. Model ten wprowadził wiele innowacyjnych technologii i zmian stylistycznych, które kontynuują dziedzictwo 911.

W porównaniu do swojego poprzednika (997), Porsche 911 (991) jest szersze, dłuższe i wyposażone w większy rozstaw osi, co poprawia przestrzeń pasażerską i zapewnia lepsze prowadzenie. Karoseria jest wykonana z lekkich materiałów, takich jak aluminium i stop magnezu, co pozwoliło na zmniejszenie masy auta.

Najważniejszymi zmianami w modelu 911 (991) są zastosowanie turbodoładowania we wszystkich wersjach silnikowych oraz wprowadzenie pierwszej w historii 911 wersji z turbodoładowanym silnikiem o pojemności mniejszej niż 3,0 litra. Silniki te charakteryzują się lepszą wydajnością i niższym zużyciem paliwa niż ich poprzednicy.

Porsche 911 (991) był dostępny w wielu wariantach, w tym w wersji Carrera, Carrera S, Carrera 4, Carrera 4S, Targa i Turbo. Wersja Carrera była wyposażona w silnik o pojemności 3,4 litra i mocy 350 KM, podczas gdy Carrera S i 4S były wyposażone w silnik o pojemności 3,8 litra i mocy 400 KM. Targa miała składany dach, który można było otwierać i zamykać podczas jazdy.

W modelu 911 (991) Porsche wprowadziło również wiele innowacyjnych technologii, takich jak system aktywnego zawieszenia PASM, który automatycznie dostosowuje twardość zawieszenia do warunków drogowych i stylu jazdy kierowcy, oraz system kontroli toru jazdy PTV, który poprawia przyczepność i stabilność auta w zakrętach.

Podsumowując, Porsche 911 (991) to innowacyjna i wydajna wersja klasycznego samochodu sportowego 911, która wprowadziła wiele zmian i ulepszeń w porównaniu do swojego poprzednika. Dostępność wielu wariantów silnikowych i stylistycznych pozwoliła na dostosowanie auta do różnych potrzeb i preferencji kierowców.

Zobacz także:  Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Są dwie skrzynki bezpieczników – w lewej i prawej przestrzeni na nogi (za osłonami).

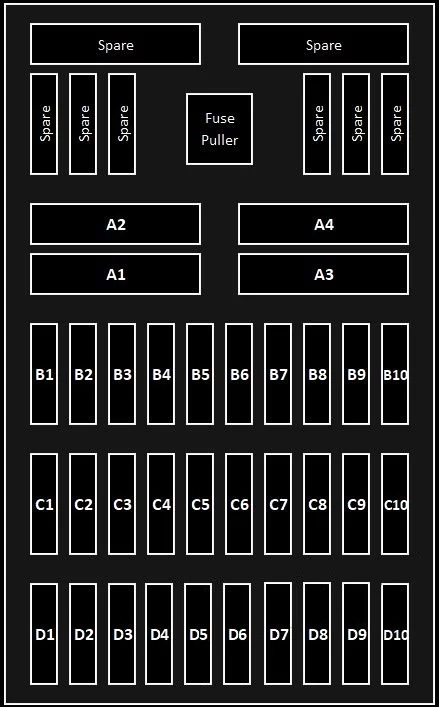

Skrzynka bezpieczników w lewej przestrzeni na nogi

Porsche 911 (991) (2012-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 Wentylator klimatyzacji, prawy/lewy 40
A2 Jednostka sterująca PSM 40
A3 Regulacja siedziska 25
A4 Jednostka sterująca PASM 40
B1 Regulacja reflektorów
Oświetlenie pokrywy przedniej;

Siłownik pokrywy przedniej;
Lewe światło drogowe
Lewe światło mijania
Boczne światło obrysowe, FR
Kierunkowskazy, RL
Podgrzewane dysze spryskiwaczy

40
B2 Sterowanie klapami wydechowymi
Podniesione światło hamowania, spojler
Siłownik pokrywy tylnej;

Tylne światło przeciwmgielne, prawe
Światło cofania, lewe
Światło hamowania, lewe
Światło tylne, lewe;Światło do jazdy dziennej, FL

15
B3 Klakson alarmowy 15
B4 Oświetlenie wnętrza;
Czujniki Halla;

Oświetlenie orientacyjne;

Oświetlenie tablicy rejestracyjnej;
Aktywacja elektroniki wycieraczki; tylnej

Przekaźnik podgrzewanej szyby tylnej;
Dioda centralnego zamka;
Panele drzwi LED;

Oświetlenie Ambiente;

Podniesione światło hamowania;
Tylne światło przeciwmgłowe lewe;

Światło stopu prawe;

Światło cofania prawe;

Światło do jazdy dziennej przednie;

Światło tylne prawe;

15
B5 Przekaźnik pompy paliwa 20
B6 Zamknięcie/otwarcie klapki wlewu
Elektryczna blokada kolumny kierownicy
Zacisk 30
Pompa spryskiwacza, przód/tył
10
B7 Nieużywany
B8 Jednostka sterująca klimatyzacją 7,5
B9 Zestaw wskaźników
Stoper kolumny kierownicy
10
B10 PCM 25
C1 Panel przycisków na konsoli środkowej;

Sterownik bramy;
Gniazdo diagnostyczne;
Stacyjka;

Blokada kolumny kierownicy;
Czujnik monitorowania przedziału pasażerskiego;
Włącznik świateł;

Sterownik drzwi lewych przednich;
Ładowarka do telefonu;

Bluetooth

15
C2 Obciążenia związane z uruchamianiem;
Światła na nogi;
Elektryczna blokada zapłonu;

Blokada zapobiegająca wyjęciu;
Wskaźnik kierunkowskazów, FL/FR;
Przycisk kierunkowskazów LED Dioda LED;
Elektryczna blokada zapłonu;
Boczne kierunkowskazy, FR/FL;

Światła drogowe, przednie;

Światła mijania przednie;
Kierunkowskazy, tylne;
Boczne światło obrysowe, FL;

40
C3 Jednostka sterująca systemu śledzenia pojazdów 5
C4 Klakson 15
C5 Kabriolet:
Mechanizm zamykania zamka dachu składanego otwarty/zamknięty
Klapa wlewu
Kabriolet:
Otwieranie/zamykanie zatrzasku schowka dachu składanego
Sterowanie wysuwaniem/wsuwaniem tylnego spojlera
30
C6 Sterownik podnośnika szyb, FL 25
C7 System czyszczenia reflektorów 30
C8 Jednostka sterująca PSM 25
C9 Syrena alarmowa 5
C10 Kabriolet: Jednostka sterująca tylną szybą, RL 5
D1 Tylna wycieraczka 15
D2 Home-Link 5
D3 Lewy reflektor 5
D4 Bramka/gniazdo diagnostyczne
Czujnik jakości powietrza
5
D5 Jednostka sterująca PSM 5
D6 Moduł przełączania kolumny kierownicy;

Elektroniczna przekładnia kierownicza;

5
D7 Jednostka sterująca dźwigni zmiany biegów;

Czujnik włącznika sprzęgła;

5
D8 Prawy reflektor 5
D9 Nieużywany
D10 Silniki wentylacji siedzeń 5

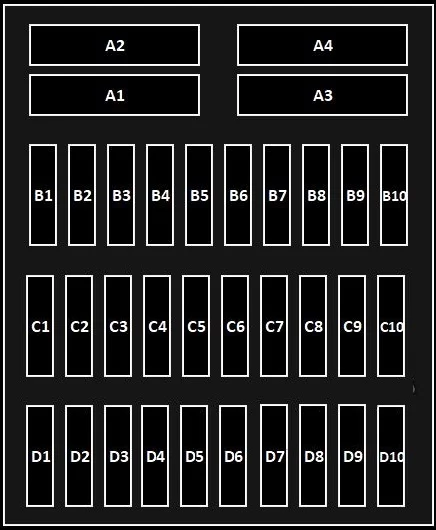

Skrzynka bezpieczników w prawej przestrzeni na nogi

Porsche 911 (991) (2012-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 Przetwornica DC/DC, system informacyjno-rozrywkowy 40
A2 Zasilacz konsoli dachowej z przetwornicą DC/DC 40
A3 Silnik dmuchawy świeżego powietrza
Regulator dmuchawy
40
A4 Sterownik prawego siedzenia;

Regulacja siedzenia;

25
B1 Czujnik deszczu 5
B2 Jednostka sterująca klimatyzacją 25
B3 Diagnostyka wycieków ze zbiorników, USA 5
B4 Jednostka sterująca PDDC 10
B5 Jednostka sterująca TPM 5
B6 tuner telewizyjny 5
B7 Wysokiej klasy wzmacniacz subwoofera;

Wzmacniacz subwoofera;

40
25
B8 Nieużywany
B9 Nieużywany
B10 Nieużywany
C1 Nieużywany
C2 Przycisk elektrycznego hamulca postojowego 5
C3 Jednostka sterująca podnośnikiem szyby, przód 7,5
C4 Kabriolet: Jednostka sterująca tylną szybą 20
C5 Kabriolet: Jednostka sterująca tylną szybą, elektroni 5
C6 Silnik wycieraczek przednich 30
C7 Jednostka sterująca podnośnikiem szyby, przód 25
C8 Regulacja kolumny kierownicy 25
C9 Konsola dachowa 5
C10 Wzmacniacz systemu dźwiękowego 40/25
D1 Jednostka sterująca poduszką powietrzną 5
D2 Jednostka sterująca poduszką powietrzną 5
D3 Jednostka sterująca PDCC 7,5
D4 Jednostka sterująca PDC;
Lusterko EC;
Czujnik ciśnienia czynnika chłodniczego;
7,5
D5 Nieużywany
D6 Wentylacja siedzenia, prawa 5
D7 Gniazdo w konsoli środkowej
Zapalniczka
20
D8 Gniazdo na nogi, USA 20
D9 Nieużywany
D10 Gniazdo w schowku 20
