W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Expert I z lat: 2004.
Peugeot Expert I to dostawcza furgonetka, która była produkowana przez markę Peugeot w latach 1995-2006. Jest to model, który zdobył popularność dzięki swojej funkcjonalności, przestronności i niezawodności.
Pod względem designu, Peugeot Expert I prezentuje się jako kompaktowa i praktyczna furgonetka. Ma prostą sylwetkę, która ułatwia manewrowanie w mieście oraz dostęp do miejsca załadunku. Drzwi boczne i tylne umożliwiają łatwe załadunek i rozładunek towarów.
Wnętrze Peugeota Expert I jest dobrze zaprojektowane, oferując przestronne wnętrze, które można dostosować do potrzeb użytkownika. W zależności od wersji, Expert I mógł pomieścić od dwóch do sześciu pasażerów, lub służyć jako czysty van z dużą przestrzenią ładunkową. Furgonetka oferowała różne konfiguracje siedzeń i opcje rozmieszczenia przestrzeni ładunkowej, co pozwalało na elastyczne wykorzystanie pojazdu.
Pod względem mechaniki, Peugeot Expert I oferował różne silniki benzynowe i wysokoprężne, które zapewniały wystarczającą moc do przewozu ładunków. Napęd przenoszony był na przednie koła, a wybór skrzyni biegów obejmował zarówno manualne, jak i automatyczne.
Peugeot Expert I był również wyposażony w podstawowe funkcje bezpieczeństwa, takie jak hamulce ABS i poduszki powietrzne, zapewniając pewność i ochronę dla kierowcy i pasażerów.
Podsumowując, Peugeot Expert I to praktyczny i niezawodny model furgonetki dostawczej, który oferuje przestronne wnętrze i elastyczne opcje konfiguracji. Jest to idealne rozwiązanie dla przedsiębiorców potrzebujących niezawodnego pojazdu do transportu towarów w mieście i poza nim. Peugeot Expert I zdobył uznanie za swoją funkcjonalność i praktyczność, co czyni go atrakcyjnym wyborem dla osób poszukujących wszechstronnego i solidnego samochodu dostawczego.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w komorze silnika
Numer | Ampery [A] | Opis |
1 | 20 | Pompa paliwowa |
2 | 10 | Światło mijania prawe |
3 | 10 | Światło mijania lewe |
4 | – | Nieużywany |
5 | – | Bocznica |
6 | 10 | Immobilizer silnika |
7 | 10 | Czujnik katalizatora |
8 | 20 | Hak holowniczy |
9 | 25 | Zespół wentylatora 1-120 W. |
30 | Zespół wentylatora 1-180 W. | |
10 | 15 | Światła przeciwmgielne |
11 | – | Nieużywany |
12 | 10 | Lewa belka główna |
13 | 10 | Prawe światło drogowe |
MF1 | 70 | Przekaźnik pracy silnika |
MF2 | 70 | Jednostka sterująca ABS;
Włącznik zapłonu. |
MF3 | 30 | Dmuchawa powietrza;
Klimatyzacja. |
MF4 | 30 | Montaż wentylatora |

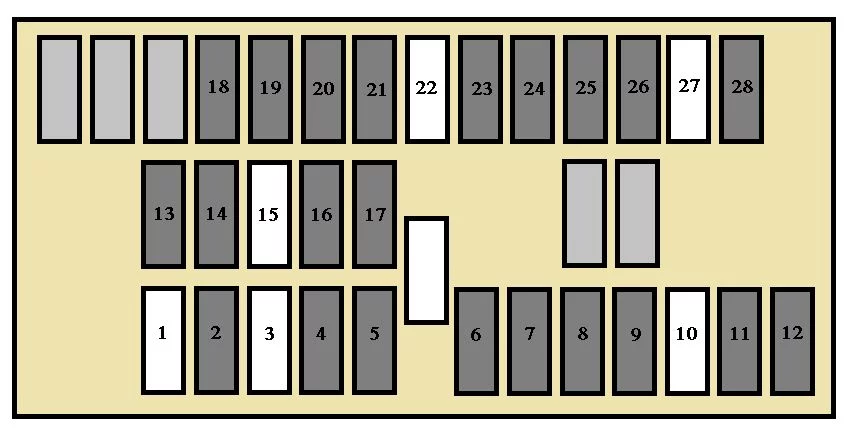

Skrzynka bezpieczników w desce rozdzielczej
Numerr | Ampery [A] | Opis |
1 | – | Nieużywany |
2 | 10 | Gniazdo diagnostyczne;
Jednostka sterująca ABS; Światła cofania; Podgrzewane lusterka. |
3 | – | Nieużywany |
4 | 5 | Tablica przyrządów;
Brzęczyk nadmiernej prędkości; Czujnik prędkości; Czujnik obecności wody w filtrze oleju napędowego. |
5 | 15 | Tempomat;
Wyłącznik hamulca; Wyłącznik sprzęgła; Światła hamowania. |
6 | 5 | Oświetlenie wewnętrzne;
Tablica przyrządów; Sprzęt audio. |
7 | 30 | Ogrzewana tylna szyba |
8 | 30 | Jednostka ochrony przedziału pasażerskiego |
9 | 5 | Jednostka ochrony przedziału pasażerskiego |
10 | – | Nieużywany |
11 | 5 | Przekaźnik zespołu wentylatora;
Przekaźnik sprężarki. |
12 | 10 | Elektryczne szyby;
Przekaźnik dmuchawy powietrza; Włącznik ogrzewania tylnej szyby; Klimatyzacja; Presostat. |
13 | 15 | Światła awaryjne |
14 | 30 | Elektryczne szyby |
15 | – | Nieużywany |
16 | – | Nieużywany |
17 | 20 | Klakson |
18 | 20 | Tylne światło przeciwmgielne |
19 | 5 | Tempomat;
Włączone światła brzęczyka; Oświetlenie tablicy przyrządów; Sprzęt audio; Włącznik ogrzewania tylnej szyby; Włącznik świateł awaryjnych; Panel sterowania klimatyzacją. |
20 | 5 | Przełącznik regulacji wysokości reflektorów;
Światła pozycyjne przednie lewe i prawe przednie. |
21 | 5 | Tylne lewe i tylne prawe światła pozycyjne;
Oświetlenie tablicy rejestracyjnej. |
22 | – | Nieużywany |
23 | 20 | Zapalniczka |
24 | 10 | Sprzęt audio |
25 | 10 | Światła na brzęczyku;
Elektryczne lusterka; Kierunkowskazy. |
26 | 30 | Zegar wycieraczek szyby przedniej;
Wycieraczki szyby przedniej; Pompa spryskiwacza i spryskiwacza. |
27 | – | Nieużywany |
28 | 5 | Tablica przyrządów;
Przekaźnik podnośników szyb. |
