Peugeot Expert I (2005-2006) – schematy bezpieczników i przekaźników

Rocznik 2005-2006
Zaktualizowano 10.07.2023
Peugeot Expert I (2005-2006) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Expert I z lat: 2005, 2006.

Peugeot Expert I to model dostawczego furgonu, który był produkowany przez markę Peugeot w latach 1995-2006. Jest to samochód z segmentu komercyjnego, który oferuje przestronność, wszechstronność i solidność dla celów handlowych.

Pod względem designu, Peugeot Expert I ma charakterystyczne cechy typowe dla tego typu pojazdów. Posiada prostą, ale funkcjonalną sylwetkę z dużymi powierzchniami ładunkowymi i praktycznymi rozwiązaniami ułatwiającymi załadunek i rozładunek towarów. Expert I dostępny jest w różnych wersjach rozmiarowych, co pozwala na dopasowanie pojazdu do różnych potrzeb transportowych.

Wnętrze Peugeota Expert I zostało zaprojektowane z myślą o funkcjonalności. Kabina kierowcy oferuje wygodne miejsce pracy, z dobrze rozmieszczonymi elementami i intuicyjnym dostępem do panelu sterowania. Przestrzeń ładunkowa jest dobrze zorganizowana, a różne opcje konfiguracji umożliwiają dostosowanie pojazdu do konkretnej działalności handlowej. Expert I może być wyposażony w różne udogodnienia, takie jak systemy mocowania ładunku, półki i schowki dla lepszej organizacji przestrzeni ładunkowej.

Jeśli chodzi o mechanikę, Peugeot Expert I był dostępny z różnymi silnikami wysokoprężnymi i benzynowymi, zapewniającymi odpowiednią moc i moment obrotowy do przewozu ładunków. Napęd przenoszony był na przednie koła, co zapewniało lepszą zwrotność w mieście i łatwość manewrowania.

Peugeot Expert I oferuje również różne opcje wyposażenia dodatkowego, takie jak systemy bezpieczeństwa, klimatyzacja, systemy audio czy nawigacja satelitarna, w zależności od wersji i preferencji użytkownika.

Podsumowując, Peugeot Expert I to solidny i wszechstronny dostawczy furgon, który oferuje przestronność i funkcjonalność dla celów handlowych. Jego prosty design, praktyczne rozwiązania i różne opcje konfiguracji czynią go atrakcyjnym wyborem dla przedsiębiorców potrzebujących niezawodnego i pojemnego pojazdu dostawczego.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Peugeot Expert I (2005-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 20 Pompa paliwowa
2 10 Światło mijania prawe
3 10 Światło mijania lewe
4 25 Spryskiwacz reflektorów
5 – Bocznica
6 10 Immobilizer silnika
7 10 Czujnik katalizatora
8 20 Hak holowniczy
9 25 Zespół wentylatora 1-120 W.
30 Zespół wentylatora 1-180 W.
10 15 Światła przeciwmgielne
11 – Nieużywany
12 10 Lewa belka główna
13 10 Prawe światło drogowe
MF1 70 Przekaźnik pracy silnika
MF2 70 Jednostka sterująca ABS;

Włącznik zapłonu.
MF3 30 Dmuchawa powietrza;

Klimatyzacja.
MF4 30 Montaż wentylatora

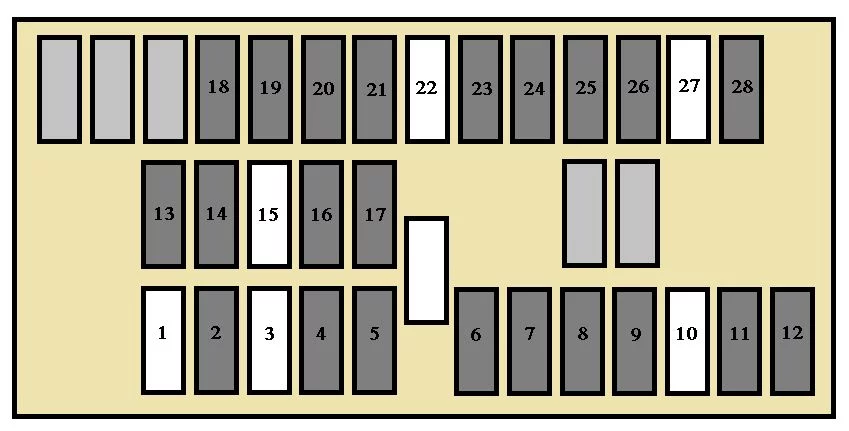

Skrzynka bezpieczników na desce rozdzielczej

Peugeot Expert I (2005-2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 – Nieużywany
2 10 Gniazdo diagnostyczne;

Jednostka sterująca ABS;

Światła cofania;

Podgrzewane lusterka.
3 – Nieużywany
4 5 Tablica przyrządów;

Brzęczyk nadmiernej prędkości;

Czujnik prędkości;

Czujnik obecności wody w filtrze oleju napędowego.
5 15 Tempomat;

Wyłącznik hamulca;

Wyłącznik sprzęgła;

Światła hamowania.
6 5 Oświetlenie wewnętrzne;

Tablica przyrządów;

Sprzęt audio.
7 30 Ogrzewana tylna szyba
8 30 Jednostka ochrony przedziału pasażerskiego.
9 5 Jednostka ochrony przedziału pasażerskiego.
10 – Nieużywany
11 5 Przekaźnik zespołu wentylatora;

Przekaźnik sprężarki.
12 10 Elektryczne szyby;

Przekaźnik dmuchawy powietrza;

Włącznik ogrzewania tylnej szyby;

Klimatyzacja;

Presostat.
13 15 Światła awaryjne
14 30 Elektryczne szyby
15 – Nieużywany
16 – Nieużywany
17 20 Klakson
18 20 Tylne światło przeciwmgielne
19 5 Tempomat;

Włączone światła brzęczyka;

Oświetlenie tablicy przyrządów;

Sprzęt audio;

Włącznik ogrzewania tylnej szyby;

Włącznik świateł awaryjnych;

Panel sterowania klimatyzacją.
20 5 Przełącznik regulacji wysokości reflektorów;

Światła pozycyjne przednie lewe i prawe.
21 5 Tylne lewe i tylne prawe światła pozycyjne;

Oświetlenie tablicy rejestracyjnej.
22 – Nieużywany
23 20 Zapalniczka
24 10 Sprzęt audio
25 10 Światła na brzęczyku;

Elektryczne lusterka;

Kierunkowskazy.
26 30 Zegar wycieraczek szyby przedniej;

Wycieraczki szyby przedniej;

Pompa spryskiwacza i spryskiwacza.
27 – Nieużywany
28 5 Tablica przyrządów;

Przekaźnik podnośników szyb.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
