Peugeot Partner II (2014-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner II z lat: 2014, 2015, 2016, 2017, 2018, 2019. Peugeot Partner II to druga generacja modelu samochodu dostawczego Peugeot Partner, który został wprowadzony na rynek w 2008 roku. Oto kilka informacji na temat Peugeot Partner II: Design: Peugeot Partner II charakteryzuje […]

07/11/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner II z lat: 2014, 2015, 2016, 2017, 2018, 2019.

Peugeot Partner II to druga generacja modelu samochodu dostawczego Peugeot Partner, który został wprowadzony na rynek w 2008 roku. Oto kilka informacji na temat Peugeot Partner II:

  1. Design: Peugeot Partner II charakteryzuje się nowoczesnym i atrakcyjnym designem, z dynamicznymi liniami i charakterystycznym przodem marki Peugeot. Ma bardziej aerodynamiczny kształt niż poprzednik i oferuje atrakcyjny wygląd.
  2. Warianty nadwozia: Partner II jest dostępny w różnych wariantach nadwozia, w tym jako furgon i kombi. Furgon oferuje dużą przestrzeń ładunkową, a wersja kombi może pomieścić zarówno pasażerów, jak i bagaż.
  3. Przestronność i ładowność: Partner II oferuje przestronne i praktyczne wnętrze z elastycznym układem siedzeń, co umożliwia łatwe przekształcenie przestrzeni ładunkowej w zależności od potrzeb. Posiada również praktyczne schowki i udogodnienia, które ułatwiają codzienną pracę.
  4. Wydajność i napęd: Partner II jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami, które zapewniają oszczędność paliwa i efektywność. W zależności od wersji silnikowej, może oferować zarówno dobre osiągi, jak i ekonomiczną jazdę.
  5. Technologia i bezpieczeństwo: Partner II wyposażony jest w nowoczesne systemy technologiczne, takie jak systemy infotainment, systemy wspomagające jazdę i bezpieczeństwo. Może zawierać funkcje takie jak system nawigacji, klimatyzację, systemy wspomagające parkowanie i wiele innych.
  6. Popularność: Partner II zdobył popularność jako niezawodny i wszechstronny samochód dostawczy, zarówno wśród przedsiębiorców, jak i użytkowników prywatnych. Oferuje praktyczne rozwiązania i dostępność różnych opcji wyposażenia, aby sprostać różnym potrzebom.
Zobacz także:  Peugeot 1007 (2007-2009) - schematy bezpieczników i przekaźników

Peugeot Partner II jest często wybierany jako niezawodne narzędzie do codziennych zadań dostawczych i transportowych, oferując praktyczne funkcje, oszczędność paliwa i nowoczesny design.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 4007 (2008-2012) - schematy bezpieczników i przekaźników

Lokalizacja skrzynki bezpieczników

Skrzynki bezpiecznikowe umieszczone są:
– w dolnej części konsoli po lewej lub po prawej stronie za pokrywą;
– pod maską (przy akumulatorze).

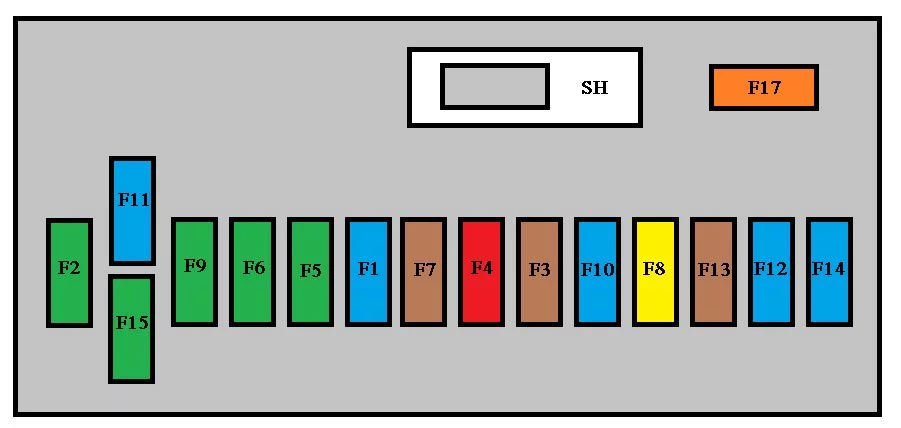

Skrzynka bezpieczników deski rozdzielczej

Peugeot Partner II (2014-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Tylna wycieraczka
2 30 Centralny zamek
3 5 Poduszki powietrzne
4 10 Klimatyzacja;

Gniazdo diagnostyczne;

Sterowanie lusterkami;

Wiązka reflektorów.

5 30 Okna elektryczne
6 30 Zamki
7 5 Tylna lampka sufitowa;

Przednia lampka do czytania mapy;

Konsola dachowa.

8 20 Sprzęt audio;

Ekran;

Wykrywanie niedopompowania opon;

Alarm i syrena.

9 30 Gniazdo 12V przednie i tylne
10 15 Kolumna centralna
11 15 Wyłącznik zapłonu niskiego prądu
12 15 Czujnik deszczu i nasłonecznienia;

Poduszka powietrzna.

13 5 Panel przyrządów
14 15 Czujniki parkowania;

Cyfrowe sterowanie klimatyzacją;

Zestaw głośnomówiący.

15 30 Zamki
16 Zapasowy
17 40 Podgrzewana tylna szyba i lusterka

Peugeot Partner II (2014-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Zapasowy
2 20 Podgrzewane siedzenia
3 Zapasowy
4 15 Przekaźnik składanych lusterek
5 15 Przekaźnik gniazda urządzeń chłodniczych

Bezpieczniki do holowania/haku holowniczego/konstruktorów nadwozi/kabiny na platformie

Jeśli jest zamontowana w Twoim pojeździe, dodatkowa skrzynka bezpieczników służy do holowania, haka holowniczego i połączeń do modyfikacji nadwozi i kabiny na platformie. Znajduje się po prawej stronie za przegrodą utrzymującą ładunek.

Peugeot Partner II (2014-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapasowy
2 15 Zapłon, przekaźnik pracy generatora
3 15 Zasilanie przyczepy 12 V
4 15 Stałe zaopatrzenie w modyfikatory
5 40 Światła awaryjne

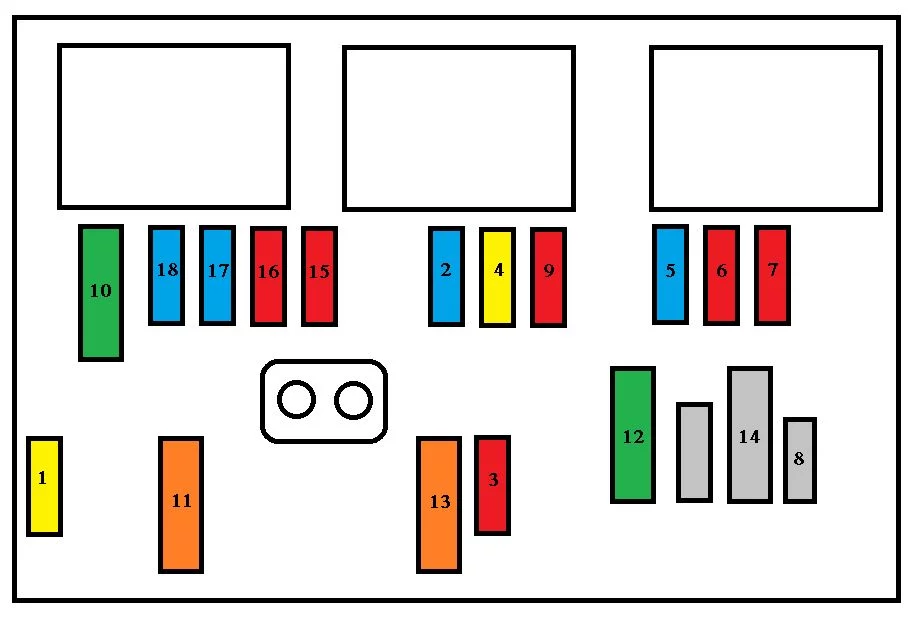

Komora silnika

Peugeot Partner II (2014-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Zarządzanie silnikiem
2 15 Klakson
3 10 Pompa spryskiwacza szyby przedniej i tylnej
4 20 Pompa spryskiwacza reflektorów lub LED
5 15 Elementy silnika
6 10 Czujnik kąta skrętu kierownicy, DSC
7 10 Przełącznik hamulca, przełącznik sprzęgła
8 25 Rozrusznik
9 10 Silnik reflektora;

Jednostka zarządzania parkowaniem.

10 30 Elementy silnika
11 40 Zapasowy
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 30 Pompa
15 10 Prawy reflektor świateł drogowych
16 10 Lewy reflektor świateł drogowych
17 15 Reflektor świateł mijania z prawej strony
18 15 Lewy reflektor świateł mijania
