W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer II z lat: 2013, 2014.
Peugeot Boxer II to kolejna generacja dużego dostawczego furgonu, produkowanego przez markę Peugeot. Model ten był dostępny w latach 2006-2014. Podobnie jak poprzednik, Peugeot Boxer II zapewnia przestronną przestrzeń ładunkową i możliwość przewozu większych ilości towarów.
Wizualnie Peugeot Boxer II prezentuje się jako solidny i funkcjonalny samochód dostawczy. Ma charakterystyczne cechy typowe dla tej klasy pojazdów, takie jak wysoki dach, szerokie nadwozie i duże drzwi ładunkowe, które ułatwiają załadunek i rozładunek towarów. Boxer II oferuje również różne wersje rozmiarowe, co pozwala na dostosowanie pojazdu do różnych potrzeb transportowych.
Wnętrze Peugeota Boxer II zostało zaprojektowane z myślą o funkcjonalności i wygodzie kierowcy. Kabina oferuje komfortowe miejsce pracy, z ergonomicznie rozmieszczonymi elementami i dobrą widocznością. Przestrzeń ładunkowa jest dobrze zorganizowana i zapewnia dużą pojemność, aby pomieścić większe towarów lub większą ilość ładunku. W zależności od wersji, Boxer II może być wyposażony w dodatkowe udogodnienia, takie jak systemy mocowania ładunku czy półki do przechowywania.
Pod względem mechaniki, Peugeot Boxer II był dostępny z różnymi silnikami wysokoprężnymi, które oferowały wystarczającą moc i moment obrotowy do przewożenia ładunków. Napęd przenoszony był na koła tylne, co pozwalało na lepszą trakcję podczas jazdy z dużym obciążeniem.
Peugeot Boxer II oferował również różne opcje konfiguracji, takie jak furgonetka, minibus czy podwozie do zabudowy. Dzięki temu mógł być dostosowany do różnych zastosowań handlowych i logistycznych.
Podsumowując, Peugeot Boxer II to solidny i praktyczny samochód dostawczy, który oferuje dużą przestrzeń ładunkową i możliwość przewozu większych ilości towarów. Jest to pojazd stworzony do celów handlowych, zapewniający niezawodność i funkcjonalność potrzebną dla przedsiębiorców. Dzięki różnym opcjom konfiguracji i silnikom, Peugeot Boxer II jest w stanie sprostać różnorodnym potrzebom transportowym.

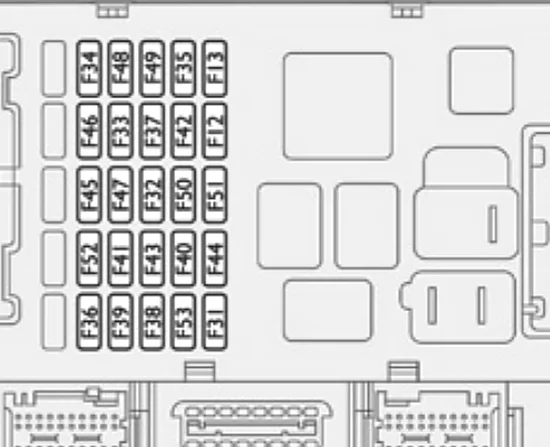

Skrzynka bezpieczników deski rozdzielczej
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 7,5 | Reflektor świateł mijania w prawo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Reflektor świateł mijania z lewej strony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Zasilanie przekaźnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Oświetlenie kabiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Tylne gniazdo 12 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Lampa cofania – czujnik wody w oleju napędowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Sterowanie centralnym zamkiem – Akumulator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Światło hamowania – Trzecie światło hamowania – Tablica przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Zasilanie przekaźnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Radio – Gniazdo diagnostyczne – Syrena alarmowa – Programowalne ogrzewanie dodatkowe – Sterowanie klimatyzacją – Tachograf – Akumulator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 15 | Odmgławianie: tylna szyba (po lewej), lusterko boczne po stronie kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | Odmgławianie: tylna szyba (prawa), lusterko boczne pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | Sterownik i czujnik ABS – Czujnik ASR – Czujnik ESP – Włącznik świateł hamowania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 30 | Silnik wycieraczek szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Zapalniczka -12 V gniazdo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Sterowanie drzwiami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Elektryczny silnik szyb kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20 | Elektryczny silnik szyby pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 7,5 | Sprzęt audio – Elementy sterujące na desce rozdzielczej – Elektrycznie sterowana szyba po stronie kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Zespół poduszek powietrznych i napinaczy wstępnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 7,5 | Tachograf – Tempomat – Sterowanie klimatyzacją | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 7,5 | Opcjonalne zasilanie przekaźnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 7,5 | Panel przyrządów – Tylne światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skrzynka bezpieczników słupka drzwi
| Numer | Ampery [A] | Opis |
|---|---|---|
| 54 | – | Nieużywany |
| 55 | 15 | Podgrzewane siedzenia |
| 56 | 15 | Gniazdo 12 V pasażera z tyłu |
| 57 | 10 | Programowalne ogrzewanie dodatkowe |
| 58 | 10 | Boczne światła |
| 59 | 7,5 | Zawieszenie pneumatyczne |
| 60 | – | Nieużywany |
| 61 | – | Nieużywany |
| 62 | – | Nieużywany |
| 63 | 10 | Programowalny przełącznik dodatkowego ogrzewania |
| 64 | – | Nieużywany |
| 65 | 30 | Wentylator do programowanego dogrzewania |

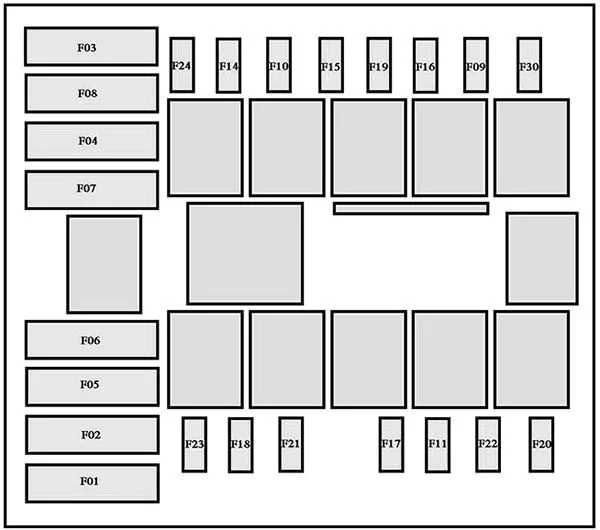

Komora silnika
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Zasilanie pompy ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50 | Jednostka wstępnego podgrzewania oleju napędowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Dodatkowe programowalne ogrzewanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Wentylacja kabiny z dodatkowym programowanym ogrzewaniem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40/60 | Maksymalna prędkość wentylatora kabinowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40/50 | Minimalna prędkość wentylatora kabinowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Zespół wentylatora kabinowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Pompa płynu do spryskiwaczy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Światła drogowe prawe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Światła drogowe lewe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Zarządzanie silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Pompa spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Zasilanie pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Elektrozawory ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
