W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 607 z lat: 2005.

Peugeot 607 to samochód osobowy klasy średniej-wyższej produkowany przez francuską markę Peugeot w latach 2000-2010. Jest to duże i eleganckie auto, które oferuje komfortową jazdę i pewne osiągi.

Pod względem designu, Peugeot 607 posiada charakterystyczny wygląd, który odzwierciedlał ówczesne trendy motoryzacyjne. Ma smukłą sylwetkę, a przód zdobią charakterystyczne reflektory i chromowana atrapa chłodnicy. Wnętrze jest przestronne i dobrze wykonane, oferujące wysoką jakość materiałów i wykończenia.

607 oferuje szeroki zakres wyposażenia i komfortowych opcji. Znajdziemy tu skórzane fotele, klimatyzację dwustrefową, systemy multimedialne i nawigację satelitarną. Wersje wyższe wyposażone są w dodatkowe funkcje, takie jak podgrzewane fotele, panoramiczny dach czy systemy wspomagające parkowanie.

Pod względem osiągów, Peugeot 607 oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Wersje topowe są wyposażone w mocniejsze jednostki, które zapewniają dynamiczną jazdę i odpowiednie przyspieszenie. Przy wyborze silnika należy zwrócić uwagę na ekonomikę paliwa, która może się różnić w zależności od wybranej jednostki napędowej.

W kwestii bezpieczeństwa, Peugeot 607 oferuje poduszki powietrzne, systemy kontroli trakcji i stabilizacji, oraz wiele innych zaawansowanych funkcji bezpieczeństwa, które przyczyniają się do zapewnienia ochrony podczas jazdy.

Zobacz także:  Peugeot 308 (T7) (2011-2013) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 607 to duże i eleganckie auto klasy średniej-wyższej, które oferuje komfortową jazdę, bogate wyposażenie i solidne osiągi. Jest to dobra opcja dla osób szukających luksusowego i wygodnego samochodu, który oferuje odpowiednią ilość miejsca i atrakcyjny wygląd.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

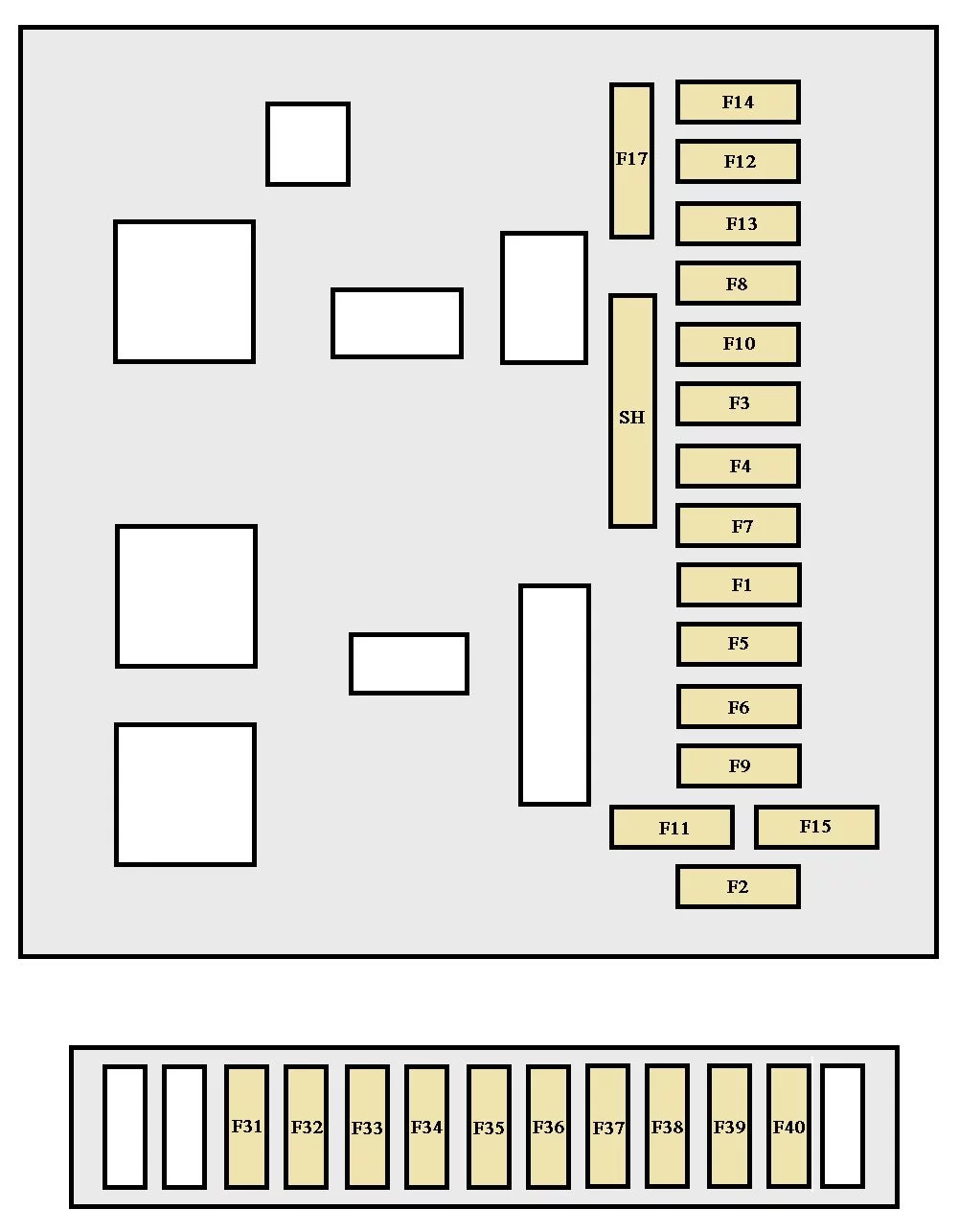

Bezpieczniki na desce rozdzielczej

Peugeot 607 (2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F31 5 Prawe światło stopu
F32 5 Lewe światło stopu
F33 5 Trzecie światło stop
F34 5 Zasilanie audio/telefoniczne
F35 5 Jednostka sterująca wykrywaniem zbyt niskiego ciśnienia w oponach;

Zmieniarka CD.

F36 30 Przekaźnik siedzenia pasażera
F37 30 Podgrzewane siedzenia pasażera i tylne prawe.
F38 30 Podgrzewane siedzenia kierowcy i tylne lewe.
F39 30 Przekaźnik siedzenia kierowcy
F40 5 Gniazdo diagnostyczne



Numer Ampery [A] Opis
F1 15 Pompa spryskiwacza przedniego i czujnik poziomu płynu spryskiwacza.
F2 30 Zablokowana i zakleszczona ziemia
F3 5 Poduszki powietrzne
F4 10 Wyłącznik sprzęgła;

Przełącznik dwufunkcyjny hamulca;

Złącze diagnostyczne;

Czujnik ESP;

Zespół poduszek powietrznych i napinaczy;

Przekaźnik BCP3 klimatyzacji;

Lusterko elektrochromatyczne.

F5 30 Elektryczne szyby przednie i zasilanie szyberdachu.
F6 30 Zasilanie tylnych szyb elektrycznych
F7 5 Przełącznik oświetlenia schowka;

Dodatkowe oświetlenie;

Lampki do czytania mapy;

Lusterko dodatkowe.

F8 20 Zasilanie wyświetlacza wielofunkcyjnego;

Sterowanie kierownicą;

Syrena alarmowa;

Dodatkowa skrzynka bezpieczników przyczepy.

F9 30 Zapalniczki przednie i tylne
F10 15 Zasilanie jednostki sterującej zbiornika dodatku
F11 15 Sterownik automatycznej skrzyni biegów;

Przełącznik wyboru pozycji automatycznej skrzyni biegów;

Wyłącznik zapłonu.

F12 15 Zasilanie skrzynki bezpieczników przyczepy;

Zestaw głośnomówiący;

Przekaźnik siedzeń;

Moduł pamięci siedzenia;

Czujnik deszczu i jasności.

F13 5 Zasilanie skrzynki bezpieczników silnika;

Zasilanie regulacji reflektorów.

F14 15 Zasilanie jednostki sterującej wspomaganiem parkowania;

Przełącznik regulacji reflektorów;

Tablica przyrządów, klimatyzacja;

Poduszki powietrzne i zespół napinaczy.

F15 30 Zasilanie zamków
F17 40 Podgrzewana tylna szyba i podgrzewane lusterka.

Bezpieczniki komory silnika

Peugeot 607 (2005) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F1 20 Sterowanie przekaźnikiem zespołu wentylatora;

Przekaźnik mocy jednostki sterującej silnika.

F2 15 Klakson
F3 10 Wycieraczka do spryskiwaczy z przodu i z tyłu
F4 20 Spryskiwacz reflektorów
F5 15 Pompa paliwa i zawór elektromagnetyczny opróżniania kanistra.
F6 10 Wspomaganie kierownicy;

Sterownik zawieszenia;

Automatyczna skrzynia biegów.

F7 10 Jednostka sterująca silnika;

Jednostka sterująca ESP.

F8 15 Cewka rozrusznika
F9 10 Czujnik poziomu, ogrzewanie kabiny (HDI), wyłącznik.
F10 30 Siłowniki sterujące pracą silnika

(cewka zapłonowa,

elektrozawory,

czujniki tlenu,

jednostki sterujące,

wtryskiwacze)

F11 40 Przekaźnik dmuchawy klimatyzacji
F12 30 Przekaźnik wycieraczek szyby przedniej.
F13 40 Wbudowane zasilanie interfejsu systemu

(zapłon dodatni)

F14 30 Pompa powietrza (benzyna)
