Peugeot 607 (1999-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 607 z lat: 1999, 2000, 2001, 2002, 2003, 2004. Peugeot 607 to samochód klasy wyższej produkowany przez francuską markę Peugeot w latach 1999-2010. Jest to limuzyna o eleganckim wyglądzie i luksusowym charakterze, która oferuje komfortową jazdę i zaawansowane technologie. Pod względem stylistycznym, […]

07/09/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 607 z lat: 1999, 2000, 2001, 2002, 2003, 2004.

Peugeot 607 to samochód klasy wyższej produkowany przez francuską markę Peugeot w latach 1999-2010. Jest to limuzyna o eleganckim wyglądzie i luksusowym charakterze, która oferuje komfortową jazdę i zaawansowane technologie.

Pod względem stylistycznym, Peugeot 607 prezentuje się jako eleganckie i dynamiczne auto. Posiada charakterystyczną sylwetkę z opadającym dachem, płynnymi liniami i atrakcyjnymi detalami. Wnętrze samochodu jest przestronne i oferuje wysoką jakość wykończenia. Materiały użyte do produkcji są solidne, a ergonomiczne rozmieszczenie elementów zapewnia wygodę zarówno kierowcy, jak i pasażerom.

607 wyposażony jest w wiele zaawansowanych technologicznie rozwiązań. W zależności od wersji, może oferować takie funkcje jak nawigacja satelitarna, system audio wysokiej jakości, klimatyzację dwustrefową, skórzaną tapicerkę, elektryczne sterowanie foteli oraz wiele innych udogodnień. Ponadto, Peugeot wprowadził w 607 innowacyjne rozwiązania bezpieczeństwa, takie jak systemy kontroli trakcji, stabilizacji toru jazdy czy poduszkami powietrznymi.

Pod względem osiągów, Peugeot 607 oferuje różne jednostki napędowe, w tym silniki benzynowe i diesla o różnej mocy. Dostępne są zarówno wersje z manualną skrzynią biegów, jak i automatyczną. Samochód cechuje się komfortowym zawieszeniem, które zapewnia stabilność na drodze i dobrą izolację od hałasów zewnętrznych.

Peugeot 607 był samochodem, który cieszył się popularnością wśród osób poszukujących luksusowej i eleganckiej limuzyny. Mimo że produkcję zakończono w 2010 roku, 607 nadal pozostaje symbolem francuskiego stylu i inżynierii.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 407 (2006) - schematy bezpieczników i przekaźników

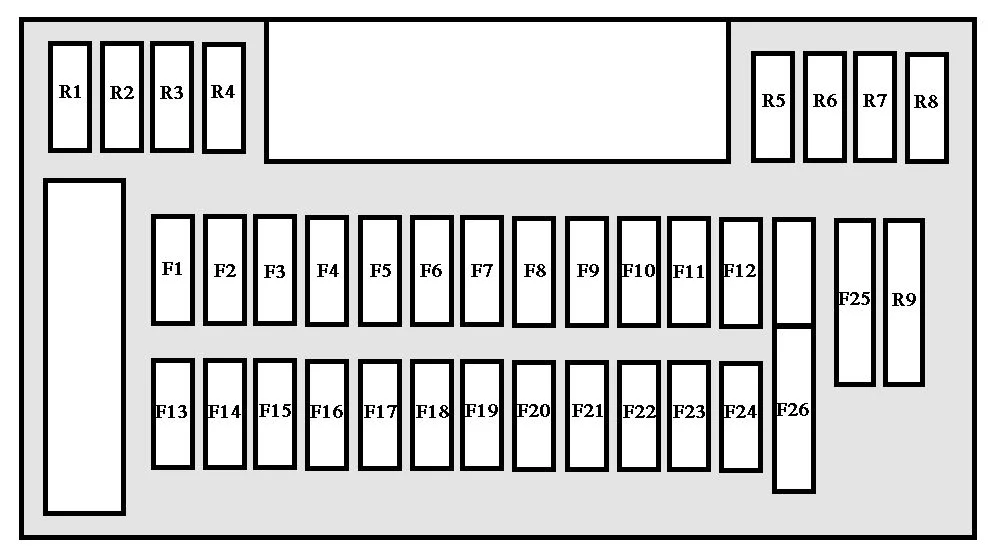

Skrzynka bezpieczników w przedziale pasażerskim – BSI

Peugeot 607 (1999-2004) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
R Zapasowe bezpieczniki
F1 30 Ryglowanie, superzamek
F2 20 Wzmacniacz radiowy
F3 30 Spryskiwacz szyby przedniej
F4 30 Przełączniki tylnej szyby na tylnych drzwiach
F5 15 Elektroniczny immobiliser;

ekran monochromatyczny;

Ekran kolorowy;

Tablica przyrządów;

Sterownik klimatyzacji;

System audio/telefon.

F6 10 Tylne prawe światło stopu
F7 10 Przełączniki;

Oświetlenie tylnych lampek;

Przednie oświetlenie sufitowe;

Tylne oświetlenie sufitowe;

Tylne oświetlenie;

Oświetlenie tablicy rejestracyjnej;

Regulacja wysokości reflektorów.

F8 10 Złącze diagnostyczne;

Jednostka sterująca regulacją

wysokości reflektorów;

Odbiornik blokujący HF;

Czujnik temperatury powietrza w

kabinie pasażerskiej;

Odbiornik zbyt niskiego ciśnienia w oponach HF.

F9 20 Spryskiwacz reflektorów
F10 20 Oświetlenie schowka podręcznego;

Zapalniczka przednia;

Dodatkowe oświetlenie przednie i tylne;

Elektrochromatyczne lusterko wewnętrzne;

Elektryczne lusterka zewnętrzne.

F11 5 Jednostka sterująca do automatycznego

włączania reflektorów;

Jednostka sterująca poduszkami powietrznymi;

Przekaźnik bezpieczeństwa do

automatycznego włączania reflektorów.

F12 30 Przełączniki tylnej szyby na podkładce kierowcy,

tylne szyby

F13 30 Wycieraczki
F14 15 Nieużywany
F15 15 Sterowanie na drzwiach
F 16 15 Zapalniczka tylna
F17 5 Podgrzewane lusterka zewnętrzne
F18 15 Tylne lewe światło stop;

Dodatkowe światło stop.

F19 10 Jednostka sterująca wspomaganiem parkowania;

Jednostka sterująca nawigacją.

F20 15 Syrena alarmowa;

Jednostka sterująca z ekranem monochromatycznym lub kolorowym;

Odbiornik HF;

System audio/telefon;

Jednostka sterująca nawigacją monochromatyczną lub kolorową;

Jednostka sterująca dodatkiem oleju napędowego.

F21 15 Złącze Dignostic;

Gniazdo przyczepy kempingowej;

Przekaźnik świateł bocznych przyczepy.

F22 15 Jednostka sterująca dodatkiem do silników wysokoprężnych;

Jednostka sterująca pamięcią siedzenia kierowcy;

Sterowani – drzwi kierowcy;

Sterowanie – drzwi pasażera.

F23 30 Okno kierowcy;

Okno pasażera;

Automatyczne cofanie szyberdachu;

Przełącznik okna pasażera na

podkładce drzwi kierowcy.

F24 10 Tylne światło przeciwmgielne
F25 40 Bocznik PARC
F26 40 Podgrzewany tylny ekran;

Radiowy wzmacniacz antenowy.

R1 – R10 Zapasowe bezpieczniki

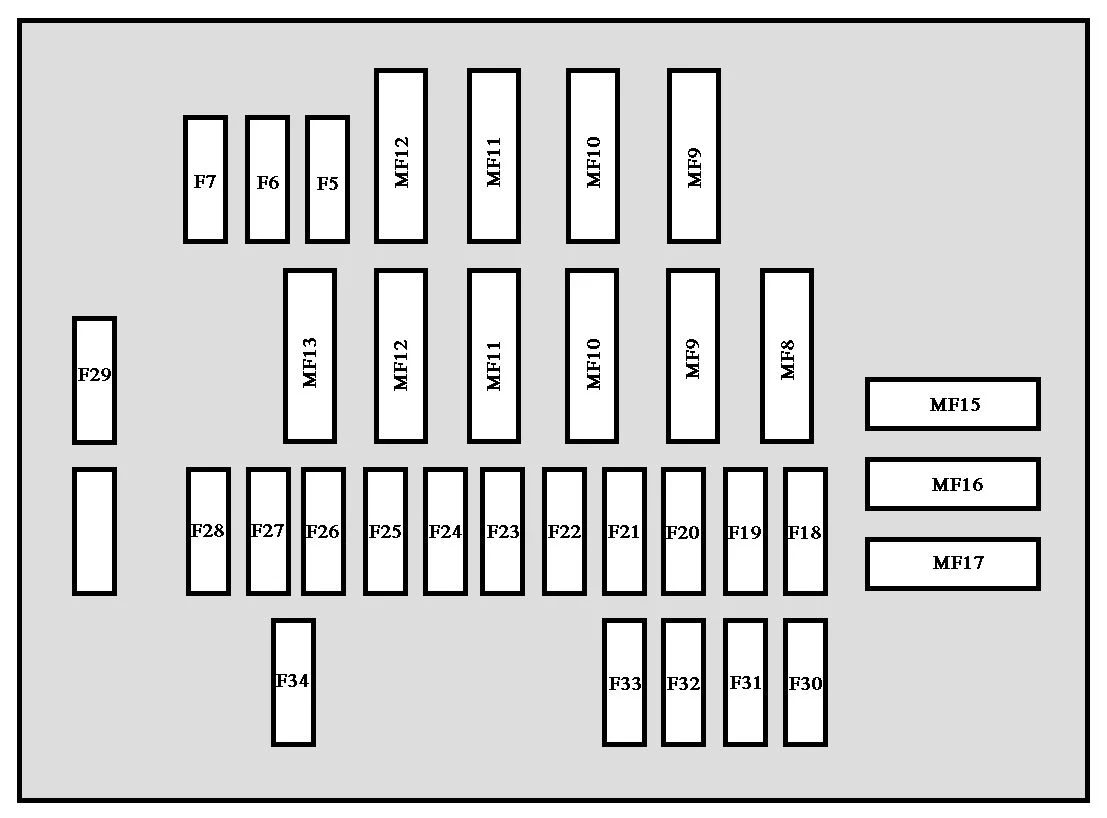

Bezpieczniki komory silnika

Peugeot 607 (1999-2004) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
MF1 70 Wbudowany interfejs systemów

(podgrzewana tylna szyba;

podgrzewane lusterka zewnętrzne;

wycieraczka szyby przedniej;

spryskiwacz szyby;

spryskiwacz reflektorów).

MF2 50 Wentylator
MF3 50 Silnik pompy ESP
60 Jednostka hydrauliczna ABS
MF4 40 Dmuchawa klimatyzacji
F5 20 Klakson, przekaźnik sterujący klaksonu
F6 20 Podgrzewane fotele przednie i tylne lewe
F7 20 Podgrzewane siedzenia prawe przednie i tylne
MF8 70 Wbudowany interfejs systemowy
MF9 30 Elektryczny fotel pasażera
MF10 20 Automatyczna jednostka sterująca oświetleniem reflektorów.
MF11 50 Wbudowany interfejs systemowy
MF12 70 Zasilanie zapłonu

(+ ve akcesoria/zapłon sterowany + ve).

MF13 20 Automatyczna jednostka sterująca oświetleniem reflektorów.
F14 15 Podwójne zasilanie przekaźnika wtrysku
MF15 Nieużywany
MF16 Nieużywany
MF17 30 Jednostka hydrauliczna ESP
F18 30 Zasilanie zapłonu (+ rozrusznik)
F19 20 Jednostka sterująca zmiennym zawieszeniem
F20 10 Przekaźnik zespołu wentylatora;

Wyłącznik bezpieczeństwa tempomatu;

Wyłącznik ręcznej skrzyni biegów;

Włącznik świateł cofania ręcznej skrzyni biegów lub

wyłącznik wielofunkcyjny automatycznej skrzyni biegów;

Automatyczny sterownik oświetlenia reflektorów;

Czujnik prędkości pojazdu;

Czujnik poziomu płynu chłodzącego;

Czujnik wody w oleju napędowym;

Sterownik wyłącznika mocy przekaźnik.

F21 5 Sterownik automatycznej skrzyni biegów;

Przełącznik wielofunkcyjny automatycznej skrzyni biegów.

F22 25 Jednostka sterująca ESP
F23 15 Ogrzewanie na olej napędowy
F24 5 Jednostka sterująca silnika;

Podwójna jednostka sterująca.

F25 15 Pompa paliwowa
F26 30 Jednostka sterująca pamięcią fotela kierowcy
F27 10 Podwójne zasilanie przekaźnika wtrysku
F28 30 Rezystor odladzający obudowę przepustnicy;

Zawór elektromagnetyczny pilota wlotowego;

Przepływomierz;

Pompa wtryskowa dezaktywatora tłoka;

Ogrzewanie oleju.

F29 30 Pompa powietrza;

Sterownik dodatku do oleju napędowego;

Wtryskiwacz dodatku do oleju napędowego.

F30 Nieużywany
F31 5 Automatyczna blokada zmiany biegów
F32 10 Jednostka sterująca ESP lub ABS
F33 15 Sterownik automatycznej skrzyni biegów;

Przełącznik wielofunkcyjny automatycznej skrzyni biegów

(z wyjątkiem świateł cofania);

Sekwencyjne sterowanie automatyczną skrzynią biegów.

F34 5 Czujniki tlenu;

Elektrozawór recyrkulacji spalin;

Elektrozawór przepustnicy recyrkulacji spalin;

Elektrozawór regulacji ciśnienia turbo.
