W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 5008 z lat: 2009, 2010.

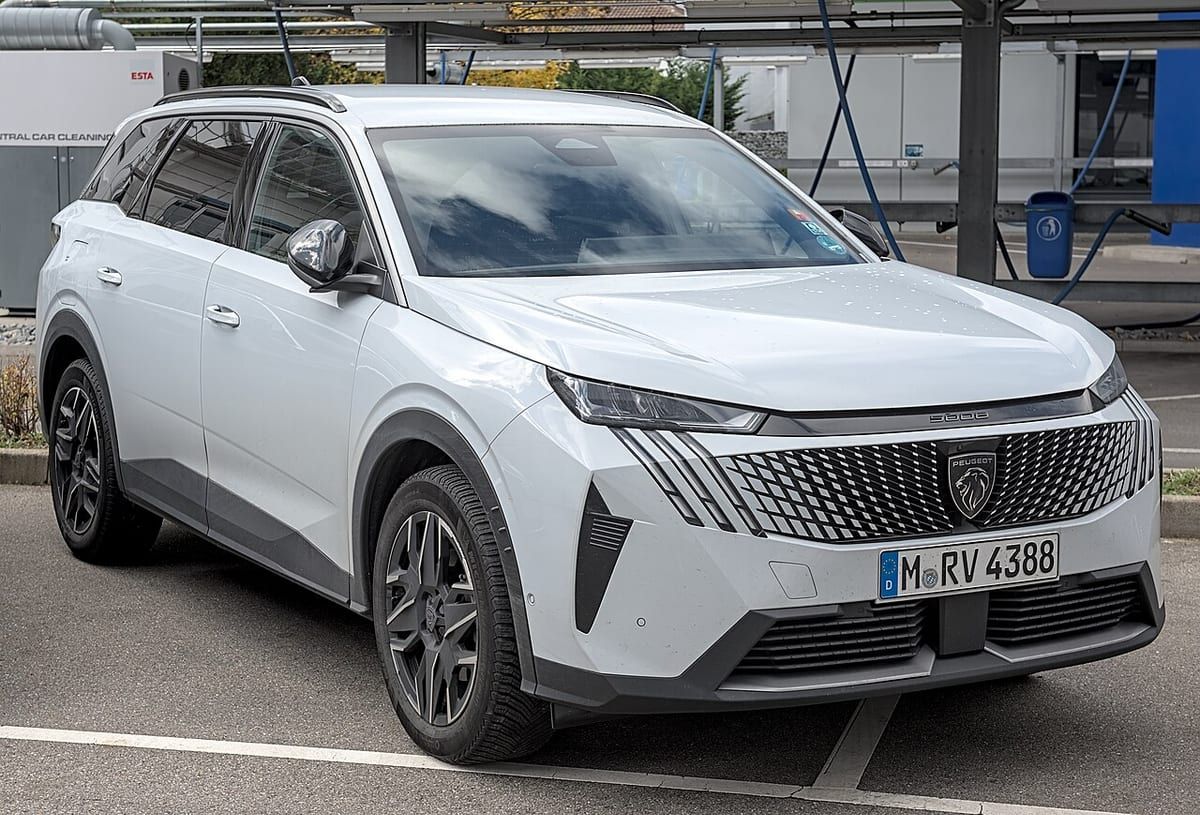

Peugeot 5008 to średniej wielkości crossover SUV produkowany przez francuską markę Peugeot. Model ten został wprowadzony na rynek w 2009 roku jako bardziej przestronna i wszechstronna alternatywa dla Peugeota 3008.

Pod względem stylistycznym Peugeot 5008 prezentuje nowoczesny i atrakcyjny wygląd typowy dla SUV-ów. Charakteryzuje się muskularną sylwetką, zaokrąglonymi liniami i charakterystycznymi detalami marki Peugeot. Przód samochodu zdobią agresywnie wyglądające reflektory, a tylną część wyróżniają harmonijne lampy tylne.

Wnętrze Peugeota 5008 jest przestronne i oferuje miejsce dla siedmiu pasażerów. Trzeci rząd siedzeń można składać, aby uzyskać większą przestrzeń bagażową, co czyni go praktycznym dla rodzin i osób podróżujących z większymi grupami. Kabina jest dobrze zaprojektowana, z ergonomiczną deską rozdzielczą i wysokiej jakości materiałami wykończeniowymi.

Peugeot 5008 oferuje różne opcje silnikowe, obejmujące zarówno jednostki benzynowe, jak i wysokoprężne. Silniki są wydajne i zapewniają odpowiednią moc dla potrzeb jazdy w mieście i poza nim. Dostępne są także wersje z automatyczną skrzynią biegów, które podnoszą komfort prowadzenia.

Pod względem wyposażenia Peugeot 5008 oferuje różne funkcje i systemy, które podnoszą komfort, bezpieczeństwo i rozrywkę. Może to obejmować systemy multimedialne, nawigację satelitarną, klimatyzację, systemy bezpieczeństwa i wiele innych opcji. Opcjonalnie dostępne są również dodatkowe funkcje, takie jak skórzana tapicerka, podgrzewane fotele, panoramiczny dach i wiele innych.

Peugeot 5008 zapewnia dobrą dynamikę jazdy i komfort. Samochód oferuje precyzyjne prowadzenie, stabilność na drodze i odpowiednie tłumienie nierówności. Jego wyższa pozycja siedzenia i dobre widoczność czynią go atrakcyjnym dla osób poszukujących SUV-a.

Peugeot 5008 jest popularnym wyborem w segmencie crossover SUV. Dzięki swojej przestronności, funkcjonalności i atrakcyjnemu wyglądowi, samochód zyskał uznanie klientów jako praktyczne i wygodne rozwiązanie dla rodzin i osób aktywnych.

Zobacz także:  Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

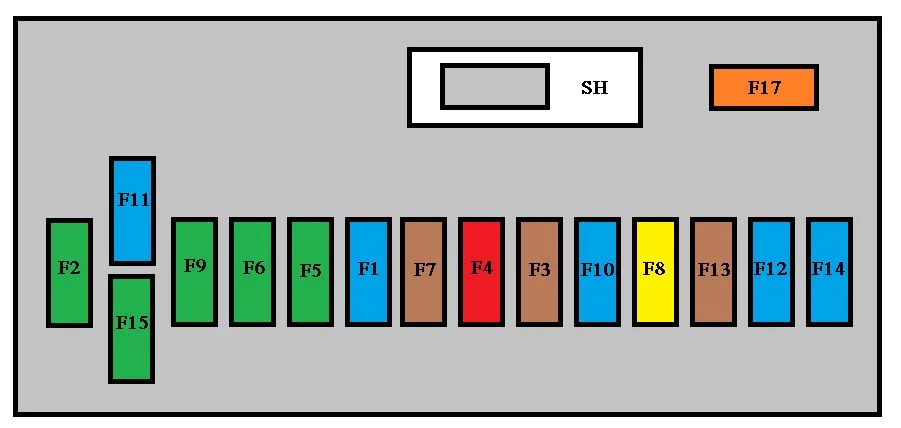

Deska rozdzielcza

Peugeot 5008 (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 Tylna wycieraczka.
F2 Nieużywany.
F3 5 Jednostka sterująca poduszki powietrznej.
F4 10 Elektrochromatyczne lusterko wsteczne;

Klimatyzacja;

Jednostka przełączająca i zabezpieczająca;

Tylne multimedia.

F5 30 Elektryczne szyby przednie za pomocą jednego przycisku.
F6 30 Tylne szyby sterowane jednym dotknięciem.
F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania mapy;

Tylne lampki do czytania;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka;

Oświetlenie środkowego podłokietnika;

Sterowanie przekaźnikiem 12 V bagażnika.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Ekran wielofunkcyjny;

Wykrywanie niedopompowania opon;

Syrena alarmowa;

Centralka alarmowa;

Jednostka telematyczna;

Moduł serwisowy (z Peugeot Connect Media).

F9 30 Przednie gniazdo 12 V;

Zapalniczka;

Tylne gniazdo 12 V.

F10 15 Elementy sterujące przy kierownicy.
F11 15 Wyłącznik zapłonu niskiego prądu.
F12 15 Obecność przyczepy;

Czujnik deszczu i jasności;

Zasilanie bezpieczników F32, F34, F35.

F13 5 Skrzynka bezpieczników silnika;

Sterownik poduszek powietrznych.

F14 15 Tablica przyrządów;

Ekran tablicy przyrządów;

Zasilanie bezpiecznika F33.

F15 30 Blokowanie i zakleszczenie.
F17 40 Odmrażanie i odszranianie tylnej szyby;

Zasilanie bezpiecznika F30.

CII Bocznik PARC.
F29 30 Gniazdo rozruchowe 12V.
F30 5 Podgrzewane lusterka boczne.
F31 15 Gniazdo lodówki.
F32 5 Elektroniczna dźwignia zmiany biegów ręcznej skrzyni biegów.
F33 10 Wyświetlacz przezierny;

System Bluetooth;

Klimatyzacja.

F34 5 Wyświetlanie lampek ostrzegawczych pasów bezpieczeństwa.
F35 10 Czujniki parkowania;

Autoryzacja wzmacniacza Hi-Fi.

F36 10 Sterownik skrzynki bezpieczników przyczepy;

Panel sterowania drzwi kierowcy.

F37 20 Wzmacniacz hi-fi.
F38 30 Elektryczny fotel kierowcy.
F39 20 Panoramiczna roleta do szyberdachu.
F40 Nieużywany.

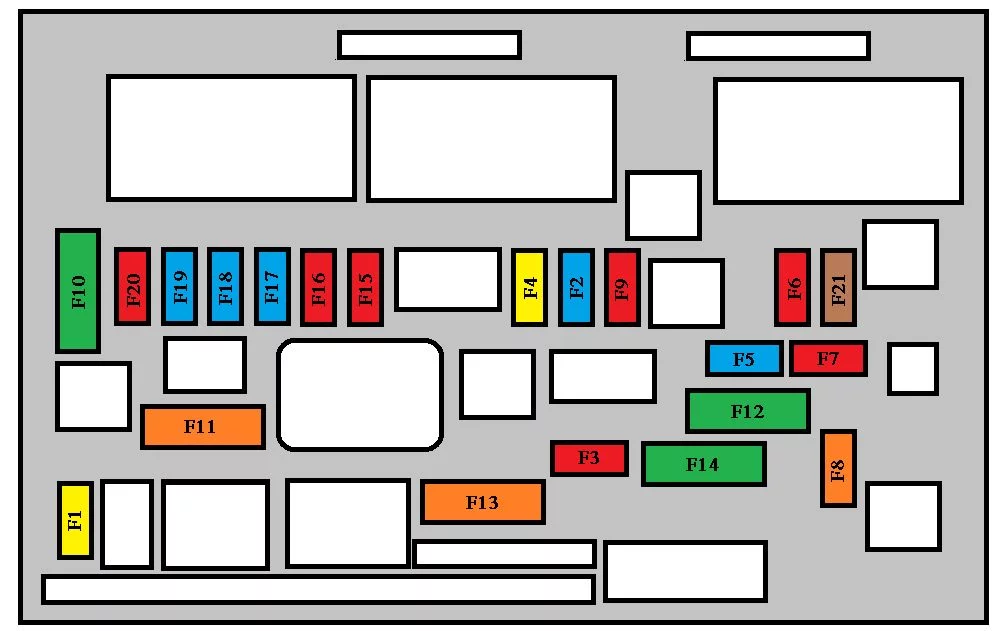

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.

Peugeot 5008 (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 Zasilanie sterownika silnika, pompy wtryskowej i elektrozaworów EGR (2 litry HDI 16V), wtryskiwaczy (2 litry HDI 16V).
F2 15 Klakson.
F3 10 Spryskiwacz przód/tył.
F4 10 Światła do jazdy dziennej.
F5 15 Elektrozawory oczyszczania kanistrów;

Elektrozawory do wyładowania turbiny i regulacji ciśnienia turbo (1,6 I THP 16V);

Podgrzewacz oparów oleju (1,6 I THP 16V);

Podgrzewacz oleju napędowego (1,6 I HDI 16V).

F6 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Pompa filtra cząstek stałych (Diesel);

Alarm odległości;

Czujnik poziomu płynu chłodzącego silnik;

Sterowanie regulacją lusterek.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Silnik regulacji wysokości reflektorów kierunkowych.

F8 20 Sterowanie rozrusznikiem.
F9 10 Przełączniki pedałów sprzęgła i hamulca.
F10 30 Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, nagrzewnice, pompa paliwa, termostat elektroniczny) (Diesel: elektrozawory, nagrzewnice).
F11 40 Dmuchawa klimatyzacji.
F12 30 Wycieraczki szyby przedniej wolno/szybko.
F13 40 Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie).
F14 30 Pompa powietrza.
F15 10 Reflektor świateł drogowych z prawej strony.
F 16 10 Lewy reflektor świateł drogowych.
F17 15 Reflektor świateł mijania z lewej strony.
F18 15 Reflektor świateł mijania z prawej strony.
F19 15 Nagrzewnica oparów oleju (1,6 I VTi 16V);

Elektrozawór regulacji ciśnienia turbo (Diesel);

Czujnik poziomu płynu chłodzącego silnik (Diesel).

F20 10 Termostat elektroniczny;

Elektrozawory o zmiennych fazach rozrządu;

Elektrozawór regulacji ciśnienia turbo (Diesel);

Czujnik poziomu płynu chłodzącego silnik (Diesel).

F21 5 Zasilanie przekaźnika zespołu wentylatora;

Sterowanie przekaźnikiem Valvetronic (1,6 I VTi 16V);

Chłodzenie turbo (1,6 I THP 16V);

Czujnik przepływu powietrza (1,6 I HDf 16V).

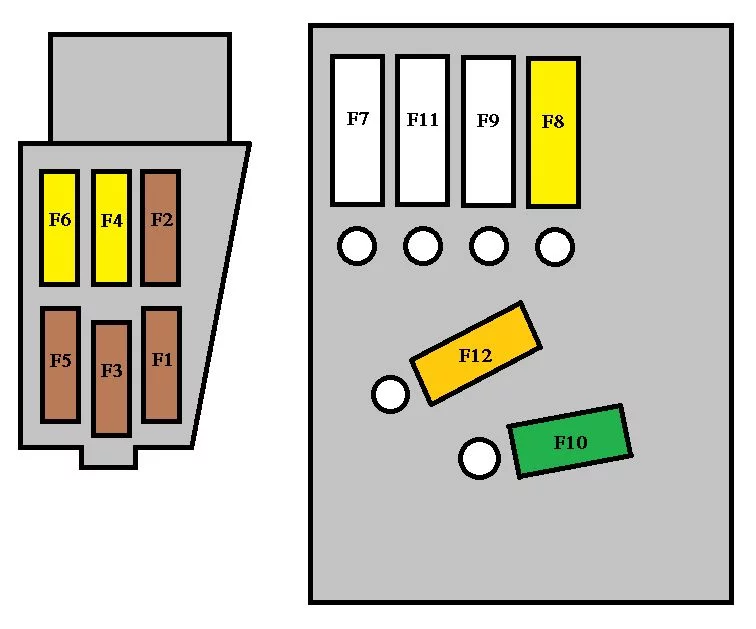

Bezpieczniki na akumulatorze

Peugeot 5008 (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany.
F2 5 Dwufunkcyjny przełącznik hamulca.
F3 5 Ładowarka akumulatora.
F4 25 Elektrozawory ABS/ESP.
F5 5 Jednostka sterująca ABS/ESP.
F6 15 Automatyczna skrzynia biegów;

Elektroniczna skrzynia biegów ze sterowaniem biegami.

F7* 80 Zespół elektropompy wspomagania kierownicy.
F8′ 60 Zespół wentylatora.
F9* 70/30 Podgrzewacz (Diesel);

Silnik elektryczny Valvetronic (1,6 I THP 16V).

F10* 40 Zespół elektropompy ABS/ESP.
F11* 100 Jednostka przełączająca i zabezpieczająca.
F12* 30 Zespół elektropompy skrzyni biegów z elektroniczną regulacją biegów.
MF1* Nieużywany.
MF2* 30 Skrzynka bezpieczników przyczepy.
MF3* 50 Skrzynka bezpieczników w przedziale pasażerskim.
MF4* 80 Wbudowany interfejs systemowy.
MF5* 80 Wbudowany interfejs systemowy.
MF6* 30 Elektryczny hamulec postojowy.
MF7* 30 Podgrzewane fotele przednie.
MF8* 20 Spryskiwacz reflektorów.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonane przez ASO PEUGEOT.
