W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 5008 z lat: 2011, 2012, 2013.
Peugeot 5008 to kompaktowy SUV produkowany przez francuską markę Peugeot. Model ten został wprowadzony na rynek w 2009 roku jako kompaktowy minivan, a od 2016 roku przekształcony został w pełnoprawny SUV. Jest to samochód, który oferuje przestronność, wygodę oraz wszechstronność.
Pod względem stylistycznym Peugeot 5008 prezentuje nowoczesny i atrakcyjny wygląd charakterystyczny dla SUV-ów. Posiada dynamiczne linie i proporcje, a także charakterystyczne elementy marki Peugeot, takie jak agresywnie wyglądające reflektory i charakterystyczna atrapa chłodnicy. Tylna część samochodu wyróżnia się harmonijnymi lampami tylno-przeciwmgielnymi i aerodynamicznym zarysem.
Wnętrze Peugeota 5008 jest przestronne i oferuje komfortowe miejsca dla kierowcy i pasażerów. Dzięki trzeciemu rzędowi siedzeń, samochód może pomieścić do siedmiu osób, co czyni go idealnym dla większych rodzin. Dodatkowo, fotele w drugim i trzecim rzędzie są składane, co pozwala na większą elastyczność i dostosowanie przestrzeni bagażowej do indywidualnych potrzeb.
Peugeot 5008 oferuje różne silniki benzynowe i wysokoprężne, które zapewniają zarówno oszczędność paliwa, jak i dobrą wydajność. Wybór silnika zależy od preferencji i potrzeb klienta.
Pod względem wyposażenia Peugeot 5008 oferuje wiele funkcji i systemów, które zapewniają komfort, bezpieczeństwo i rozrywkę. Może to obejmować systemy multimedialne, klimatyzację, system nawigacji satelitarnej, systemy bezpieczeństwa i asystencji kierowcy, takie jak system ostrzegania o kolizji, aktywny tempomat, asystent pasa ruchu i wiele innych.
Peugeot 5008 oferuje również dobrą dynamikę jazdy i kontrolę na drodze, co czyni go odpowiednim zarówno do jazdy miejskiej, jak i długodystansowej. Samochód jest doceniany za swoją wszechstronność, połączenie przestronności i stylowego wyglądu, a także za dostępność zaawansowanych technologii.
Peugeot 5008 jest popularnym wyborem w segmencie kompaktowych SUV-ów, dzięki swojej kombinacji stylu, funkcjonalności i komfortu. Jest to samochód dla osób poszukujących przestronnego i wszechstronnego pojazdu, który spełni potrzeby zarówno w codziennym użytkowaniu, jak i w dłuższych podróżach.

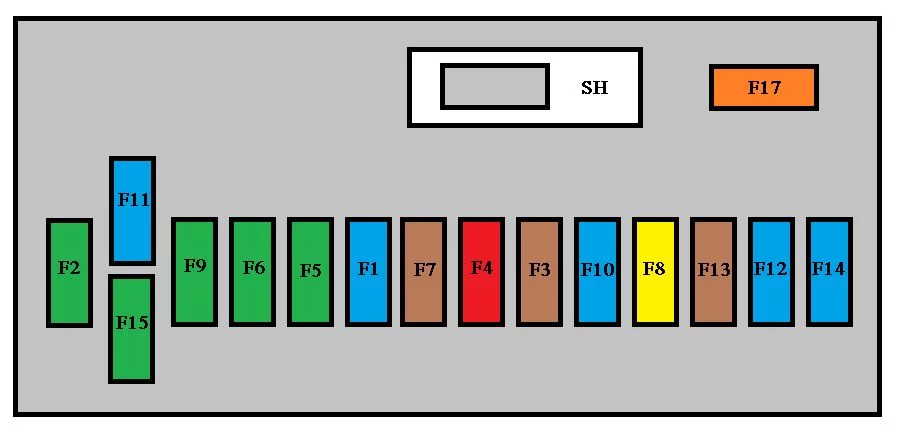

Deska rozdzielcza
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15 | Tylna wycieraczka. |
| F2 | – | Nieużywany. |
| F3 | 5 | Jednostka sterująca poduszki powietrznej. |
| F4 | 10 | Elektrochromatyczne lusterko wsteczne;
Klimatyzacja; Jednostka przełączająca i zabezpieczająca; Tylne multimedia. |
| F5 | 30 | Elektryczne szyby przednie za pomocą jednego przycisku. |
| F6 | 30 | Tylne szyby sterowane jednym dotknięciem. |
| F7 | 5 | Przednie i tylne lampki sufitowe;
Lampki do czytania mapy; Tylne lampki do czytania; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka; Oświetlenie środkowego podłokietnika; Sterowanie przekaźnikiem 12 V bagażnika. |
| F8 | 20 | System audio;
Audio/telefon; Zmieniarka CD; Ekran wielofunkcyjny; Wykrywanie niedopompowania opon; Syrena alarmowa; Centralka alarmowa; Jednostka telematyczna; Moduł serwisowy (z nawigacją Peugeot Connect Media Navigation (NG4 3D)). |
| F9 | 30 | Przednie gniazdo 12 V;
Zapalniczka; Tylne gniazdo 12 V. |
| F10 | 15 | Elementy sterujące przy kierownicy. |
| F11 | 15 | Wyłącznik zapłonu niskiego prądu. |
| F12 | 15 | Obecność przyczepy;
Czujnik deszczu i jasności; Zasilanie bezpieczników F32, F34, F35. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Sterownik poduszek powietrznych. |
| F14 | 15 | Tablica przyrządów;
Ekran tablicy przyrządów; Zasilanie bezpiecznika F33. |
| F15 | 30 | Blokowanie i zakleszczenie. |
| F17 | 40 | Odmrażanie i odszranianie tylnej szyby;
Zasilanie bezpiecznika F30. |
| CII | – | Bocznik PARC. |
| F29 | – | Nieużywany |
| F30 | 5 | Podgrzewane lusterka boczne. |
| F31 | 30 | Gniazdo rozruchowe 12V. |
| F32 | 5 | Dźwignia zmiany biegów z elektroniczną kontrolą biegów. |
| F33 | 10 | Wyświetlacz przezierny (Head-up);
System Bluetooth; Klimatyzacja. |
| F34 | 5 | Wyświetlanie lampek ostrzegawczych pasów bezpieczeństwa. |
| F35 | 10 | Czujniki parkowania;
Autoryzacja wzmacniacza Hi-Fi. |
| F36 | 10 | Sterownik skrzynki bezpieczników przyczepy;
Panel sterowania drzwi kierowcy. |
| F37 | 20 | Wzmacniacz hi-fi. |
| F38 | 30 | Elektryczny fotel kierowcy. |
| F39 | 20 | Panoramiczna roleta do szyberdachu. |
| F40 | – | Nieużywany. |

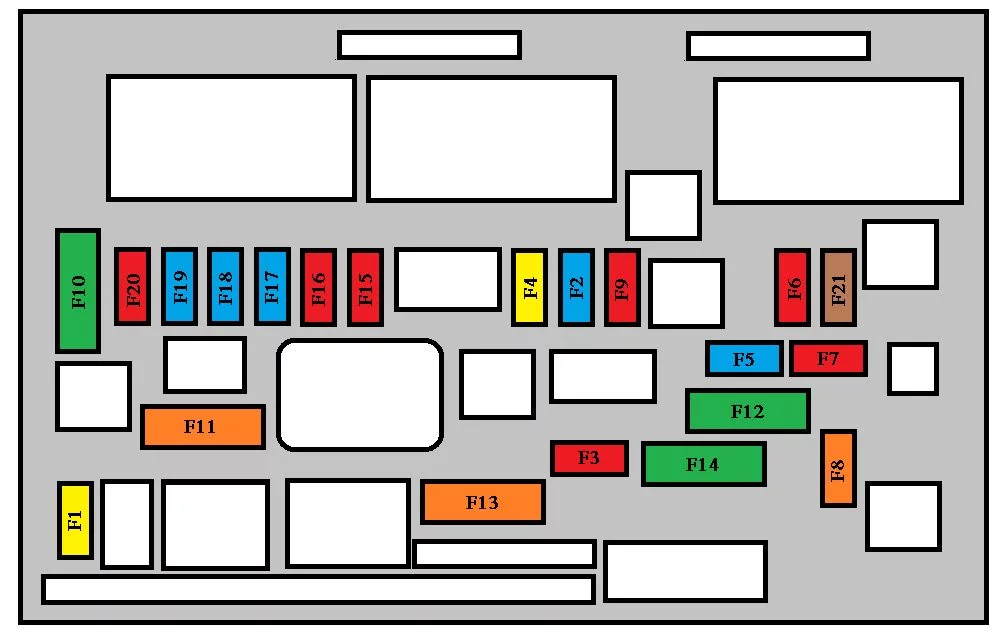

Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 | Zasilanie sterownika silnika, pompy wtryskowej i elektrozaworów EGR (2 litry HDI), wtryskiwaczy (2 litry HDI). |
| F2 | 15 | Klakson. |
| F3 | 10 | Płyn do spryskiwaczy przód/tył. |
| F4 | 10 | Światła do jazdy dziennej. |
| F5 | 15 | Elektrozawory oczyszczania kanistrów;
Elektrozawory do wyładowania turbiny i regulacji ciśnienia turbo (1,6 I THP 16V); Podgrzewacz oparów oleju (1,6 I THP 16V); Podgrzewacz oleju napędowego (1,6 I HDI 16V). |
| F6 | 10 | Gniazdo diagnostyczne;
Reflektory kierunkowe; Pompa filtra cząstek stałych (Diesel); Alarm odległości; Czujnik poziomu płynu chłodzącego silnik; Sterowanie regulacją lusterek. |
| F7 | 10 | Sterownik wspomagania kierownicy;
Automatyczna skrzynia biegów; Silnik regulacji wysokości reflektorów kierunkowych. |
| F8 | 20 | Sterowanie rozrusznikiem. |
| F9 | 10 | Przełączniki pedałów sprzęgła i hamulca. |
| F10 | 30 | Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, nagrzewnice, pompa paliwa, termostat elektroniczny) (Diesel: elektrozawory, nagrzewnice). |
| F11 | 40 | Dmuchawa klimatyzacji. |
| F12 | 30 | Wycieraczki szyby przedniej wolno/szybko. |
| F13 | 40 | Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie). |
| F14 | 30 | Pompa powietrza. |
| F15 | 10 | Reflektor świateł drogowych z prawej strony. |
| F16 | 10 | Lewy reflektor świateł drogowych. |
| F17 | 15 | Reflektor świateł mijania z lewej strony. |
| F18 | 15 | Reflektor świateł mijania z prawej strony. |
| F19 | 15 | Nagrzewnica oparów oleju (1,6 litra VTi);
Elektrozawór regulacji ciśnienia turbo (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F20 | 10 | Termostat elektroniczny;
Elektrozawory o zmiennych fazach rozrządu; Elektrozawór regulacji ciśnienia turbo (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F21 | 5 | Zasilanie przekaźnika zespołu wentylatora;
Sterowanie przekaźnikiem Valvetronic (1,6 litra VTi); Chłodzenie turbo (1,6 litra THP); Czujnik przepływu powietrza (1,6 litra HDI). |

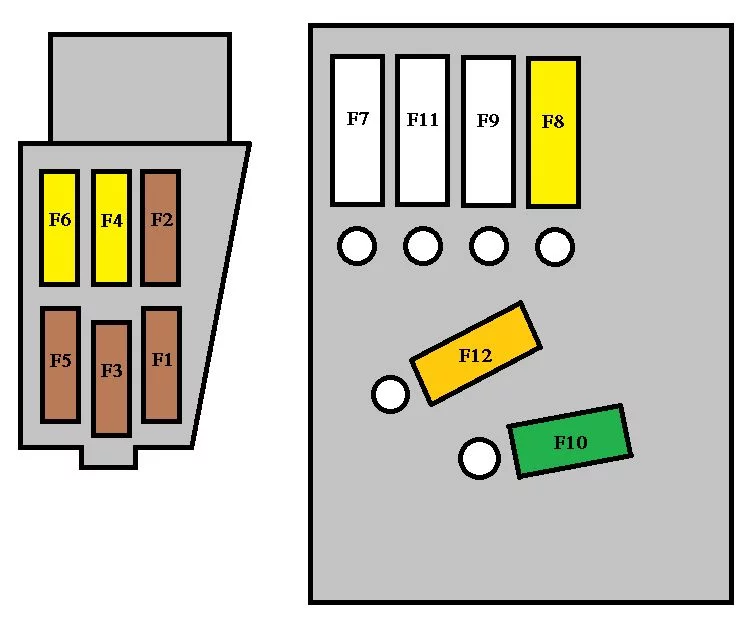

Bezpieczniki na akumulatorze
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | 5 | Dwufunkcyjny przełącznik hamulca. |
| F3 | 5 | Ładowarka akumulatora. |
| F4 | 25 | Elektrozawory ABS/ESP. |
| F5 | 5 | Jednostka sterująca ABS/ESP. |
| F6 | 15 | Automatyczna skrzynia biegów;
Elektroniczna skrzynia biegów ze sterowaniem biegami. |
| F7* | 80 | Zespół elektropompy wspomagania kierownicy. |
| F8* | 60 | Zespół wentylatora. |
| F9* | 80/30 | Jednostka podgrzewania wstępnego (Diesel);
Silnik elektryczny Valvetronic (1,6 litra THP). |
| F10* | 40 | Zespół elektropompy ABS/ESP. |
| F11* | 100 | Jednostka przełączająca i zabezpieczająca. |
| F12* | 30 | Zespół elektropompy skrzyni biegów z elektroniczną regulacją biegów. |
| MF1* | – | Nieużywany. |
| MF2* | 30 | Skrzynka bezpieczników przyczepy. |
| MF3* | 50 | Skrzynka bezpieczników w przedziale pasażerskim. |
| MF4* | 80 | Wbudowany interfejs systemowy. |
| MF5* | 80 | Wbudowany interfejs systemowy. |
| MF6* | 30 | Elektryczny hamulec postojowy. |
| MF7* | 30 | Podgrzewane fotele przednie. |
| MF8* | 20 | Spryskiwacz reflektorów. |
| * Bezpieczniki maxi i niektóre inne bezpieczniki zapewniają dodatkową ochronę systemów elektrycznych. Wszelkie prace przy tych bezpiecznikach muszą być wykonywane przez ASO PEUGEOT lub warsztat specjalistyczny. |
