W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 408 z lat: 2017, 2018, 2019, 2020.
Peugeot 408 to samochód kompaktowy, który został wprowadzony na rynek w 2010 roku. Jest to następca modelu 407 i jest przeznaczony głównie dla rynków globalnych, takich jak Ameryka Łacińska, Azja i Bliski Wschód.
Pod względem stylistycznym Peugeot 408 prezentuje nowoczesny i dynamiczny wygląd. Posiada smukłą sylwetkę z płynnymi liniami i charakterystycznymi detalami marki Peugeot. Przód samochodu zdobią charakterystyczne reflektory, a tylną część wyróżniają harmonijne lampy tylne. Design samochodu jest łączącą elementy elegancji i sportowego charakteru.
Wnętrze Peugeota 408 jest przestronne i oferuje komfortowe miejsca dla kierowcy i pasażerów. Deska rozdzielcza jest dobrze zaprojektowana, z ergonomicznym układem elementów i wysokiej jakości materiałami wykończeniowymi. Samochód może pomieścić pięć pasażerów, a pojemność bagażnika jest konkurencyjna w swojej klasie.
Peugeot 408 oferuje różne opcje silnikowe, w zależności od rynku. Silniki benzynowe i wysokoprężne mają różne pojemności i moce, dostosowane do wymagań regionalnych. Samochód oferuje dobrą wydajność i oszczędność paliwa.
Pod względem wyposażenia Peugeot 408 oferuje różne funkcje i systemy, takie jak klimatyzacja, system audio, system nawigacji satelitarnej, systemy bezpieczeństwa i asystencji kierowcy. Dostępne są również opcjonalne dodatki, które podnoszą komfort i wygodę, takie jak skórzana tapicerka, podgrzewane fotele, systemy multimedialne itp.
Peugeot 408 jest doceniany za swoje właściwości jezdne, stabilność na drodze i komfort jazdy. Samochód oferuje dobrą dynamikę i kontrolę, co czyni go odpowiednim zarówno do jazdy miejskiej, jak i na dłuższe trasy.
Peugeot 408 jest samochodem, który ma na celu spełnić oczekiwania klientów na różnych rynkach globalnych. Oferuje styl, wydajność i funkcjonalność w kompaktowym opakowaniu, będąc jednym z ważnych modeli w gamie Peugeota.

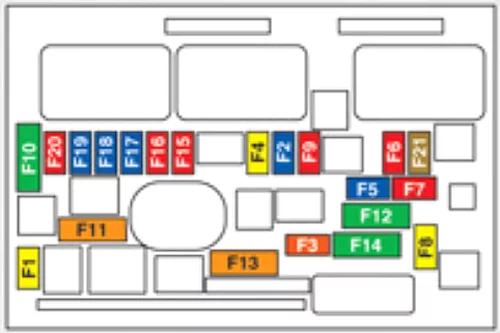

Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora (po lewej stronie).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 | Zasilanie komputera silnika, zespół wentylatora |
| F2 | 15A | Klakson |
| F3 | 10 A | spryskiwacz przedniej szyby |
| F4 | – | Nieużywany |
| F5 | 15A | Elektrozawory oczyszczania kanistra, zimny start, komputer silnika |
| F6 | 10 A | Czujnik prędkości pojazdu, komputer ABS/ESP |
| F7 | 10 A | Automatyczna skrzynia biegów, czujnik poziomu wody w silniku |
| F8 | 25A | Rozruch |
| F9 | – | Nieużywany |
| F10 | 30A | Aktuatory komputera silnika (cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, grzałki, pompa paliwa, sterowany termostat) |
| F11 | 40A | wirnik klimatyzatora |
| F12 | 30A | Wycieraczki szyby przedniej |
| F13 | 40A | Inteligentne zasilanie skrzynki serwisowej (+ po kontakcie) |
| F14 | – | Nieużywany |
| F15 | 10 A | Prawe światła drogowe |
| F 16 | 10 A | Lewe światła drogowe |
| F17 | 15A | Lewe światła mijania |
| F18 | 15A | Światła mijania w prawo |
| F19 | 15A | sondy tlenowe |
| F20 | 10 A | Termostat z pilotem, zawory elektromagnetyczne o zmiennym rozkładzie |
| F21 | 5A | Zasilanie przekaźnika zespołu wentylatora |
Tabela bezpieczników maxi
Bezpieczniki Maxi stanowią dodatkowe zabezpieczenie instalacji elektrycznych. Wszelkie ingerencje w tego typu bezpieczniki muszą być wykonane przez ASO PEUGEOT.
| Numer | Ampery [A] | Opis |
|---|---|---|
| MF1 | 80A | Podgrzewacz oleju napędowego |
| MF2 | 50A | Skrzynka bezpieczników w pokoju Zasilanie BFH5 / BVA |
| MF3 | 50A | grupa silników wentylatorów |
| MF4 | 80A | inteligentne pudełko serwisowe |
| MF5 | 80A | inteligentne pudełko serwisowe |
| MF6 | 50A | Układ ABS/ESP |
| MF7 | 30A | Układ ABS/ESP |
| MF8 | 80A | Hydrauliczna pompa sterująca |
Przedział pasażerski
Skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej (po lewej stronie).
Obróć śrubę o ćwierć obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Zwolnij pokrywę, ciągnąc od dołu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 30A | Uziemiony automatyczny zamek drzwi |
| F3 | 5A | Sterownik poduszek powietrznych i pirotechnicznych napinaczy, Tracker |
| F4 | 10 A | Przełączniki pedału sprzęgła, wyłącznik stop, lusterko wewnętrzne elektrochromowe, klimatyzacja, czujnik kąta kierownicy i żyroskop ESP, automatyczna skrzynia biegów |
| F5 | 30A | Sekwencyjne podnośniki szyb przednich, składane lusterka, żaluzje dachowe |
| F6 | 30A | Tylne okna sekwencyjne |
| F7 | 5A | Przednie i tylne światła kopuły, czytniki map, oświetlenie osłony przeciwsłonecznej, oświetlenie schowka na rękawiczki, oświetlenie bagażnika |
| F8 | 20 | Radio samochodowe, radionawigacja, wyświetlacz wielofunkcyjny, elementy sterujące na kierownicy, komputer alarmowy, syrena alarmowa |
| F9 | 30A | Przednie gniazdo 12V, predyspozycje do montażu posprzedażnego |
| F10 | 15A | Stycznik hamulca, Tracker |
| F11 | 15A | Alarm antykradzieżowy stycznik, gniazdo diagnostyczne |
| F12 | 15A | Elektryczny fotel kierowcy, Combine, poduszka powietrzna, klimatyzacja |
| F13 | 5A | Skrzynka serwisowa silnika, Radio samochodowe |
| F14 | 15A | Zestaw głośnomówiący, skrzynka USB, wspomaganie parkowania, czujnik deszczu/światła, wielofunkcyjny ekran nawigacyjny |
| F15 | 30A | Automatyczny zamek drzwi |
| F17 | 40A | Odmgławianie tylnej szyby |
| CII | – | park manewrowy |
