W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 206 z lat: 1999, 2000, 2001, 2002.

Peugeot 206 to samochód kompaktowy produkowany przez francuską markę Peugeot w latach 1998-2012. Jest to jeden z najbardziej udanych modeli marki, który zdobył ogromną popularność na rynku samochodów miejskich i stał się jednym z najlepiej sprzedających się samochodów w Europie. Oto kilka kluczowych informacji na temat Peugeota 206:

  1. Design: Peugeot 206 zaprojektowano w charakterystycznym stylu marki, wyróżniającym się zgrabnymi proporcjami, harmonijnymi liniami i dynamicznym wyglądem. Samochód posiadał elegancki przód z charakterystycznym grillem i agresywnie stylizowane reflektory. Wersje trzy- i pięciodrzwiowe oraz kabriolety były dostępne, co dawało klientom szeroki wybór.
  2. Przestronność i wygoda: Pomimo swoich kompaktowych rozmiarów, Peugeot 206 oferuje zaskakująco przestronne wnętrze. Zarówno kierowca, jak i pasażerowie mają wystarczająco dużo miejsca na nogi i głowę. Kabina samochodu jest dobrze zaprojektowana i ergonomiczna, zapewniając wygodę podczas jazdy. Bagażnik również oferuje odpowiednią pojemność.
  3. Wydajność i różnorodność silników: Peugeot 206 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Dostępne były silniki o różnych pojemnościach i mocach, co pozwalało klientom wybrać odpowiednią konfigurację pod swoje preferencje. Modele GTi były wyposażone w mocne i sportowe jednostki napędowe, zapewniające dynamiczną jazdę.
  4. Innowacyjne technologie: Mimo że Peugeot 206 był samochodem kompaktowym, to oferował zaawansowane technologie dla swojej klasy. W zależności od wersji, samochód mógł być wyposażony w systemy ABS, klimatyzację, systemy audio, elektryczne szyby i lusterka, a także systemy bezpieczeństwa, takie jak poduszki powietrzne i systemy kontroli trakcji.
  5. Sportowe wersje: Peugeot 206 GTi i 206 RC to wersje o podwyższonych osiągach i sportowym charakterze. Wyposażone w mocne jednostki napędowe i ulepszone układy jezdne, te modele zapewniały wyjątkową dynamikę i emocje podczas jazdy. Były one szczególnie cenione przez entuzjastów motoryzacji.
Zobacz także:  Peugeot 407 (2007-2011) - schematy bezpieczników i przekaźników

Peugeot 206 był samochodem, który wpłynął na rynek samochodów kompaktowych i zdobył dużą popularność. Jego udany design, przestronność, różnorodność silników i dostępnych opcji, a także sportowe wersje, uczyniły go atrakcyjnym wyborem dla wielu kierowców. Mimo że model ten został zastąpiony przez kolejne generacje Peugeota, pozostaje wciąż ważnym elementem historii marki.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 405 (1987-1997) - schematy bezpieczników i przekaźników

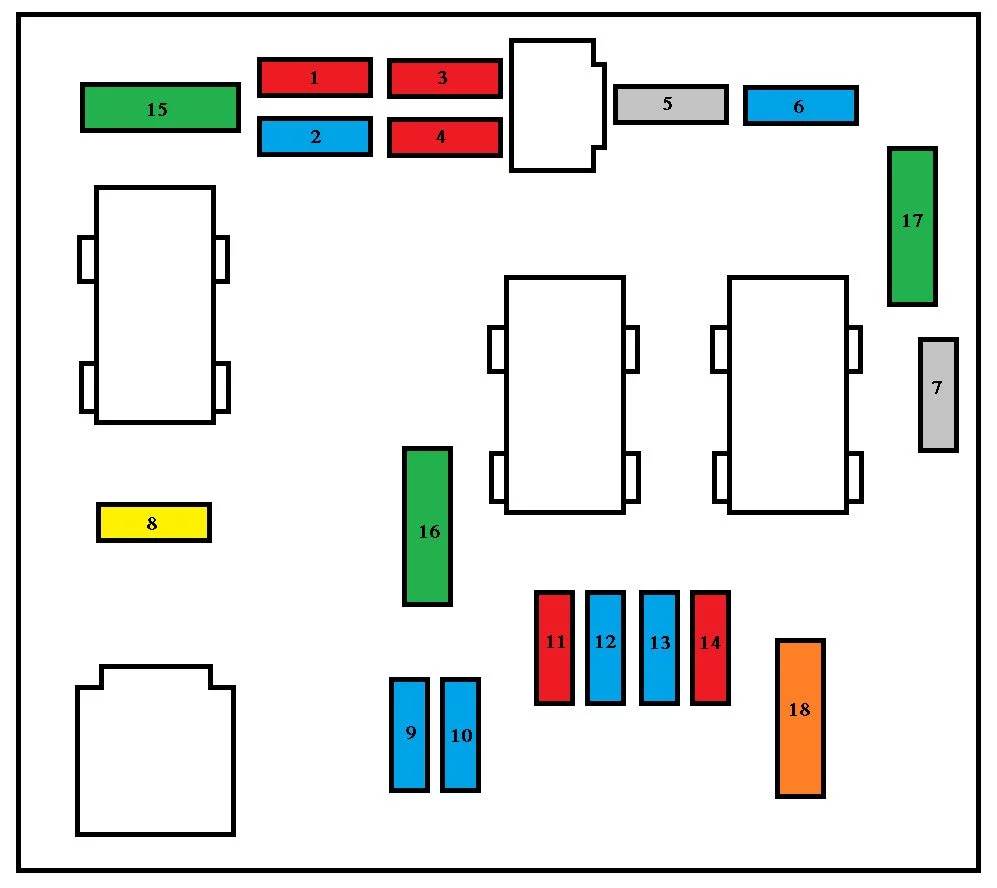

Komora silnika

Aby uzyskać dostęp do skrzynki w komorze silnika (obok akumulatora), odepnij pokrywę.

Peugeot 206 (1999-2002) - schematy bezpieczników i przekaźników

LUB
Peugeot 206 (1999-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Jednostka podgrzewania wstępnego (diesel);

Czujnik wody w oleju napędowym;

Przełącznik świateł cofania;

Czujnik prędkości;

Czujnik przepływu powietrza (diesel).
2 15A Elektrozawór kanistra;

Pompa paliwa.
3 10 A Jednostka sterująca ABS
4 10 A Sterownik automatycznej skrzyni biegów;

Sterownik silnika.
5 — Nieużywany
7 — Nieużywany
8 20A Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika;

Pompa wtryskowa oleju napędowego;

Regulator wysokiego ciśnienia oleju napędowego;

Elektrozawór sterowania silnikiem.
9 15A Światło mijania z lewej strony
10 15A Światło mijania z prawej strony
11 10 A Lewa wiązka główna
12 15A Prawe światło drogowe
13 15A Klakson
14 10 A Pompy spryskiwaczy przedniej i tylnej szyby
15 30A Grzałka obudowy przepustnicy;

Pompa wtryskowa Diesel;

Czujnik tlenu;

Sterownik silnika;

Czujnik przepływu powietrza;

Cewka zapłonowa;

Elektrozawór sterowania silnikiem;

Grzałka Diesel;

Wtryskiwacze.
16 30A Przekaźnik pompy powietrza
17 30A Wycieraczka szyby przedniej o dużej i niskiej prędkości
18 40A Wentylator klimatyzacji
bezpieczniki maxi:
1* 20A Zespół wentylatora
2 * 60A ABS
3 * 30A ABS
4 * 70A Zasilanie interfejsu wbudowanych systemów
5 * 70A Zasilanie interfejsu wbudowanych systemów
6 * — Nieużywany
7 * 30A Zasilanie wyłącznika zapłonu
8 * — Nieużywany
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace w tym zakresie muszą być wykonane przez ASO PEUGEOT

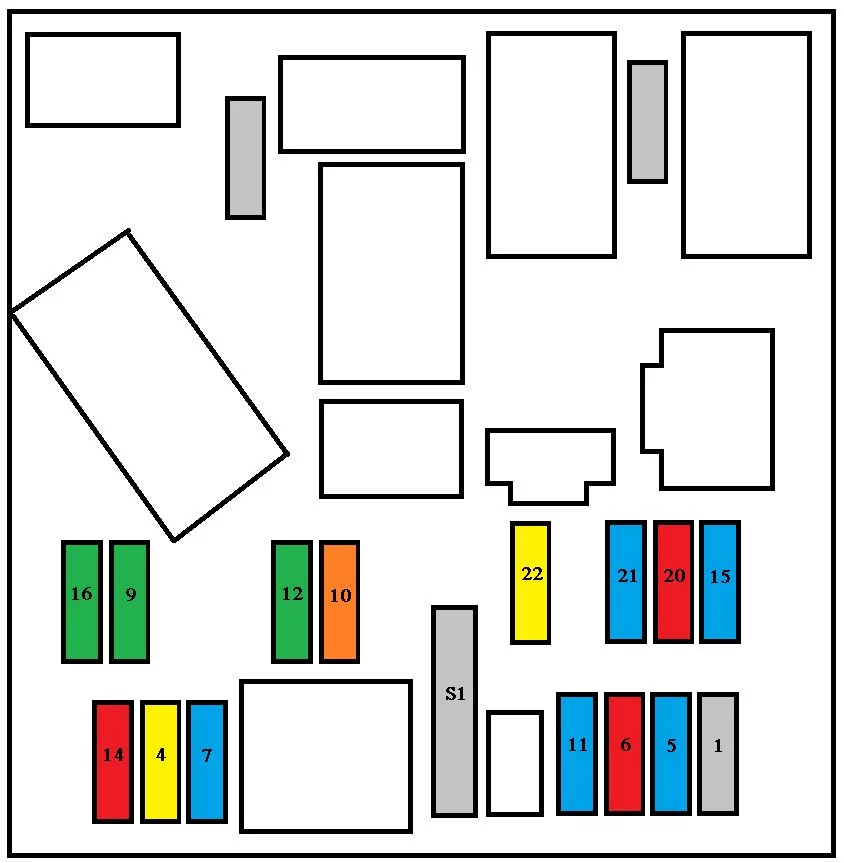

Skrzynka bezpieczników deski rozdzielczej

Znajduje się pod deską rozdzielczą (po stronie kierowcy) za panelem.

Odkręć zatrzask o ćwierć obrotu za pomocą monety, a następnie zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Peugeot 206 (1999-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Alarm
4 20A Wyświetlacz wielofunkcyjny;

Jednostka sterująca nawigacją;

Oświetlenie bagażnika;

Sprzęt audio.
5 15A Diagnostyka automatycznej skrzyni biegów
6 10 A Poziom płynu chłodzącego;

Automatyczna skrzynia biegów;

Sprzęt audio.
7 15A Akcesorium do nauki jazdy;

Alarm.
9 30A Tylne elektryczne szyby
10 40A Odmgławianie tylnej szyby i lusterek
11 15A Wycieraczka tylnej szyby
12 30A Wycieraczka przedniej szyby;

Szyberdach.
14 10 A Skrzynka bezpieczników silnika;

Poduszki powietrzne;

Elementy sterujące na kierownicy;

Czujnik deszczu.
15 15A Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Jednostka sterująca nawigacją;

Klimatyzacja;

Sprzęt audio.
16 30A Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika;

Elementy sterujące blokowaniem zamków.
20 10 A Prawe światło hamowania
21 15A Lewe światło hamowania;

Trzecie światło hamowania.
22 30A Lampka sufitowa przednia i tylna (206 SW);

Czytnik map;

Oświetlenie schowka na rękawiczki;

Zapalniczka;

Tylne gniazdo 12 V (206 SW).
S1 Bocznica Bocznik PARC
