W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 206 z lat: 2003.

Peugeot 206 (2003) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto dłuższa wypowiedź na temat Peugeota 206 (2003):

Design: Peugeot 206 (2003) posiada dynamiczny i stylowy design, który jest charakterystyczny dla samochodów marki Peugeot. Ma zaokrąglone kształty i płynne linie, które nadają mu nowoczesny wygląd. Charakterystycznym elementem jest duży grill i smukłe reflektory.
Wnętrze: Wnętrze Peugeota 206 (2003) jest dobrze zaprojektowane i oferuje przyjemną atmosferę. Deska rozdzielcza jest ergonomiczna i intuicyjna w obsłudze. Przestronne siedzenia zapewniają wygodę zarówno dla kierowcy, jak i pasażerów.
Silniki: Peugeot 206 (2003) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki te są ekonomiczne i oferują dobrą równowagę pomiędzy osiągami a zużyciem paliwa.
Wyposażenie: W zależności od wersji wyposażeniowej, Peugeot 206 (2003) może być bogato wyposażony w różnorodne funkcje i technologie. Może zawierać m.in. klimatyzację, system audio, elektrycznie sterowane szyby i lusterka boczne, centralny zamek, a także wiele innych opcji, które poprawiają komfort i wygodę podróżowania.
Manewrowość i prowadzenie: Peugeot 206 (2003) jest kompaktowym samochodem, który oferuje dobrą manewrowość i zwrotność. Dzięki swojemu niewielkiemu rozmiarowi jest łatwy do parkowania i poruszania się w mieście. Przyjemne prowadzenie i stabilność sprawiają, że jest również odpowiedni do dłuższych tras.
Bezpieczeństwo: Peugeot 206 (2003) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak systemy ABS i poduszki powietrzne, które zapewniają ochronę w przypadku kolizji. Jednak warto zauważyć, że niektóre starsze modele mogą nie być wyposażone w najnowocześniejsze technologie bezpieczeństwa dostępne w nowszych samochodach.

Zobacz także: Peugeot 607 (2006) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 206 (2003) to kompaktowy samochód, który oferuje atrakcyjny design, przyjemne prowadzenie, komfortowe wnętrze i różnorodne opcje silnikowe. Jest to samochód idealny dla osób poszukujących miejskiego pojazdu, który jest zarówno stylowy, jak i praktyczny.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

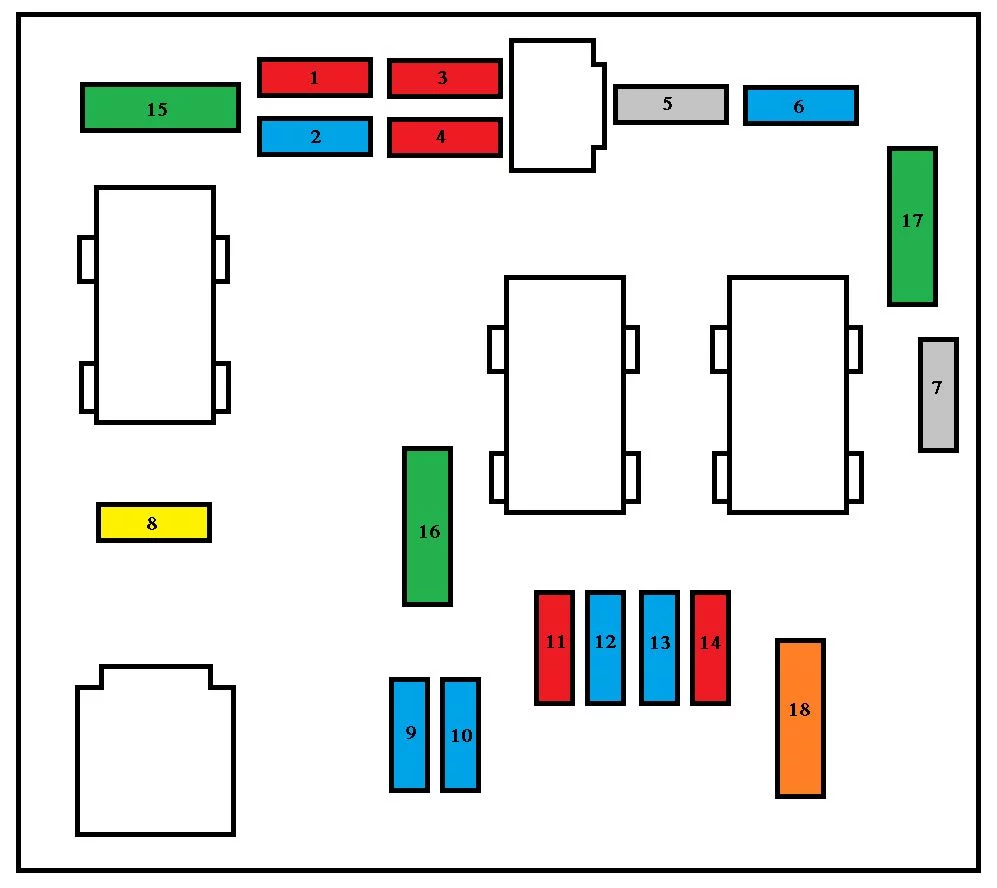

Komora silnika

Aby uzyskać dostęp do skrzynki w komorze silnika (obok akumulatora), odepnij pokrywę.

Peugeot 206 (2003) - schematy bezpieczników i przekaźników

LUB

Numer	Ampery [A]	Opis
1	10 A	Jednostka podgrzewania wstępnego (diesel); Czujnik wody w oleju napędowym; Przełącznik świateł cofania; Czujnik prędkości; Czujnik przepływu powietrza (diesel).
2	15 A	Elektrozawór kanistra; Pompa paliwa.
3	10 A	Sterownik silnika ABS/ESP; Wyłącznik ESP.
4	10 A	Sterownik automatycznej skrzyni biegów; Sterownik silnika.
5	—	Nieużywany
6	15 A	Przednie światła przeciwmgielne
7	–	Nieużywany
8	20 A	Przekaźnik zespołu wentylatora; Jednostka sterująca silnika; Pompa wtryskowa oleju napędowego; Regulator wysokiego ciśnienia oleju napędowego; Elektrozawór sterowania silnikiem.
9	15 A	Światło mijania lewe
10	15 A	Prawe światło mijania
11	10 A	Lewa wiązka główna
12	15 A	Prawa wiązka główna
13	15 A	Klakson
14	10 A	Pompy spryskiwaczy przedniej i tylnej szyby
15	30 A	Grzałka obudowy przepustnicy; Pompa wtrysku oleju napędowego; Czujnik tlenu; Jednostka sterująca silnika; Czujnik przepływu powietrza; Cewka zapłonowa; Elektrozawór sterowania silnikiem; Grzałka oleju napędowego; Wtryskiwacze; Elektrozawór zmiennych faz rozrządu silnika (206 GTi 180); Elektrozawór dolotu powietrza zmiennego silnika ( 206 GTi 180).
16	30 A	Przekaźnik pompy powietrza
17	30 A	Wycieraczka szyby przedniej o dużej i niskiej prędkości
18	40 A	Wentylator klimatyzacji

bezpieczniki maxi:
1*	20 A	Zespół wentylatora
2*	60 A	ABS/ESP
3*	30 A	ABS/ESP
4*	70 A	Zasilanie interfejsu wbudowanych systemów
5*	70 A	Zasilanie interfejsu wbudowanych systemów
6*	–	Nieużywany
7*	30 A	Zasilanie wyłącznika zapłonu
8*	–	Nieużywany
		* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy tych bezpiecznikach muszą być wykonane przez ASO PEUGEOT

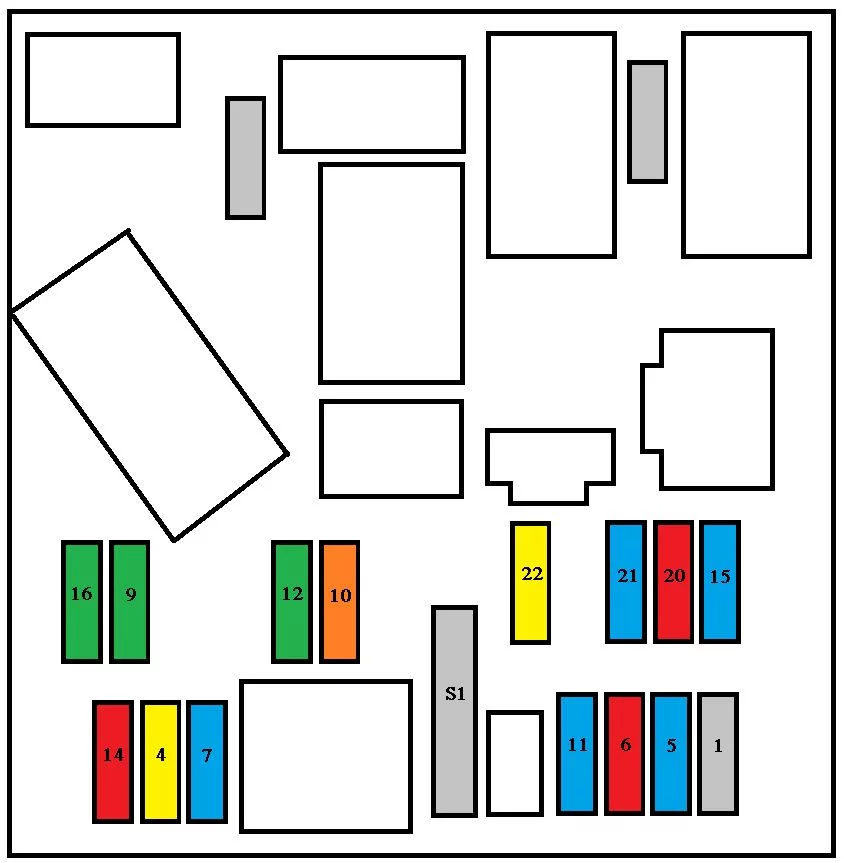

Skrzynka bezpieczników deski rozdzielczej

Znajduje się pod deską rozdzielczą (po stronie kierowcy) za panelem.

Odkręć zatrzask o ćwierć obrotu za pomocą monety, a następnie zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Peugeot 206 (2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15A	Alarm
4	20A	Wyświetlacz wielofunkcyjny; Jednostka sterująca nawigacją; Oświetlenie bagażnika; Sprzęt audio.
5	15A	Diagnostyka automatycznej skrzyni biegów
6	10 A	Poziom płynu chłodzącego; Automatyczna skrzynia biegów; Sprzęt audio.
7	15A	Akcesorium do nauki jazdy; Alarm.
9	30A	Tylne elektryczne szyby
10	40A	Odmgławianie tylnej szyby i lusterek
11	15A	Wycieraczka tylnej szyby
12	30A	Wycieraczka przedniej szyby; Szyberdach.
14	10 A	Skrzynka bezpieczników silnika; Poduszki powietrzne; Elementy sterujące na kierownicy; Czujnik deszczu.
15	15A	Tablica przyrządów; Wyświetlacz wielofunkcyjny; Jednostka sterująca nawigacją; Klimatyzacja; Sprzęt audio.
16	30A	Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika; Elementy sterujące blokowaniem zamków.
20	10 A	Prawe światło hamowania
21	15A	Lewe światło hamowania; Trzecie światło hamowania.
22	30A	Lampka sufitowa przednia i tylna (206 SW); Czytnik map; Oświetlenie schowka na rękawiczki; Zapalniczka; Tylne gniazdo 12 V (206 SW).
S1	Bocznica	Bocznik PARC
