W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 308 II (T9) z lat: 2013, 2014, 2015.

Peugeot 308 II (T9) to druga generacja kompaktowego samochodu Peugeot 308, który został wprowadzony na rynek w 2013 roku. Jest on następcą modelu 308 (T7) i kontynuuje francuską tradycję produkcji samochodów z segmentu C.

Pod względem stylistycznym Peugeot 308 II (T9) przeszedł znaczną metamorfozę w porównaniu do poprzedniej generacji. Ma bardziej nowoczesny i dynamiczny wygląd, z agresywnie stylizowanym przodem i smukłą sylwetką. Przód samochodu zdobią charakterystyczne reflektory w technologii LED, a atrapa chłodnicy ma charakterystyczny wzór w kształcie litery „V”. Tylna część pojazdu jest również atrakcyjnie zaprojektowana, z cienkimi, poziomymi lampami tylnymi.

Wnętrze Peugeota 308 II (T9) zostało zaprojektowane z myślą o wygodzie i ergonomii. Samochód oferuje przestronne wnętrze, z wyraźnym naciskiem na jakość materiałów i wykończenie. Deska rozdzielcza jest nowoczesna i minimalistyczna, a dostępne funkcje i systemy są łatwe w obsłudze. Peugeot 308 II (T9) może pomieścić pięć pasażerów, a bagażnik oferuje konkurencyjną pojemność w swojej klasie.

Zobacz także:  Peugeot 1007 (2004-2006) - schematy bezpieczników i przekaźników

Wersja II Peugeota 308 (T9) jest dostępna z różnymi jednostkami napędowymi. Opcje silnikowe obejmują zarówno benzynowe, jak i wysokoprężne warianty. W gamie silnikowej znajdują się jednostki o pojemności od 1.2 do 2.0 litra, oferujące różne poziomy mocy i oszczędności paliwa. W zależności od regionu i rynku, mogą być dostępne różne skrzynie biegów, w tym manualne i automatyczne.

Peugeot 308 II (T9) jest wyposażony w wiele zaawansowanych funkcji i systemów. W zależności od wyposażenia, może oferować takie elementy jak system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, kamerę cofania, adaptacyjny tempomat, systemy bezpieczeństwa i asystencji kierowcy, systemy parkowania itp.

Druga generacja Peugeota 308 (T9) spotkała się z pozytywnym przyjęciem na rynku, zyskując uznanie za swoje dynamiczne wzornictwo, wygodę wnętrza, różnorodność silników i zaawansowane technologie. Jest to popularny wybór w segmencie kompaktowych samochodów i wpisuje się w długą tradycję Peugeota w produkcji udanych modeli.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 405 (1987-1997) - schematy bezpieczników i przekaźników

Skrzynka bezpiecznikowa w desce rozdzielczej

Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników

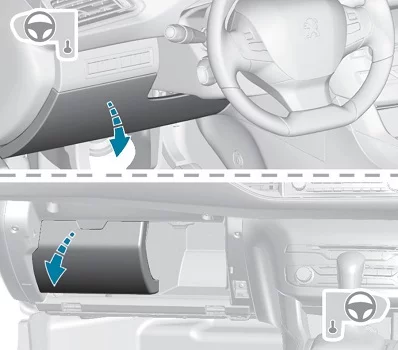

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.

Pojazdy z kierownicą po prawej stronie: znajduje się w komorze żarowej (po lewej stronie).

Skrzynka bezpieczników deski rozdzielczej (Wersja 1 )

Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników deski rozdzielczej (Wersja 2 – ECO)

Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F6 A lub B 15 System nagłośnieniowy.
F13 10 Zapalniczka.
F14 10 Gniazdo akcesoriów 12 V.
F28 A lub B 15 System audio (akumulator +).



Skrzynka bezpiecznikowa w komorze silnika

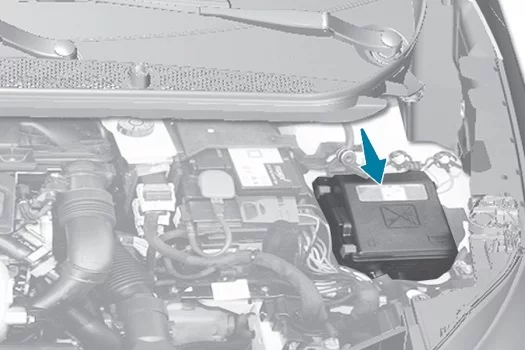

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.
Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników

Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F19 30 Silnik wycieraczki przedniej.
F20 15 Pompy spryskiwaczy przedniej i tylnej szyby.
F21 20 Spryskiwacz reflektorów.
F22 15 Klakson.
F23 15 Reflektor świateł drogowych z prawej strony.
F24 15 Reflektor świateł drogowych lewy.

Przyporządkowanie bezpieczników w komorze silnika (Wersja 2 – ECO)

Numer Ampery [A] Opis
F16 15 Przednie światła przeciwmgielne.
F18 10 Reflektor świateł drogowych z prawej strony.
F19 10 Reflektor świateł drogowych lewy.
F25 40 Przekaźnik spryskiwaczy reflektorów (wyposażenie nieoryginalne).
F29 30 Silnik wycieraczki przedniej.
F30 80 Wtyczki podgrzewacza (Diesel);

Dodatkowe programowalne ogrzewanie (wyposażenie nieoryginalne);

Pompa spryskiwacza reflektorów.
