W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Zafira A z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Opel Zafira A to samochód osobowy typu minivan, produkowany w latach 1999-2005. Samochód oferowany był w wersjach z 5 lub 7 miejscami siedzącymi. Opel Zafira A był pierwszym modelem marki Opel, który wprowadził na rynek system Flex7, umożliwiający szybkie i łatwe przekształcanie konfiguracji wnętrza z pięciu na siedem miejsc siedzących.
Opel Zafira A dostępny był z szeroką gamą jednostek napędowych, w tym benzynowymi silnikami o pojemnościach od 1.6 do 2.2 litra oraz turbodieslami o pojemnościach od 1.7 do 2.0 litra. W zależności od wersji silnikowej, samochód mógł osiągać moc od 75 do 200 KM.
W 2003 roku Opel Zafira A przeszedł facelifting, którego efektem był m.in. nowy grill oraz zmiana wyglądu reflektorów przednich i tylnych. Wraz z modernizacją, do gamy jednostek napędowych dołączyły nowe silniki benzynowe o pojemności 1.6 i 1.8 litra oraz turbodiesel o pojemności 1.9 litra.
Wśród wersji wyposażenia Opel Zafira A dostępne były m.in. Comfort, Elegance, Sport, GSi oraz opcjonalna wersja OPC (Opel Performance Center) z silnikiem o mocy 192 KM. W bogatej ofercie opcji dodatkowych warto wymienić m.in. system nawigacji satelitarnej, skórzaną tapicerkę, klimatyzację automatyczną, tempomat oraz system ESP.
Opel Zafira A zyskał popularność wśród rodzin, poszukujących przestronnego, praktycznego i bezpiecznego samochodu, który oferuje wiele możliwości konfiguracji wnętrza i zapewnia wysoki poziom komfortu jazdy.
Przedział pasażerski

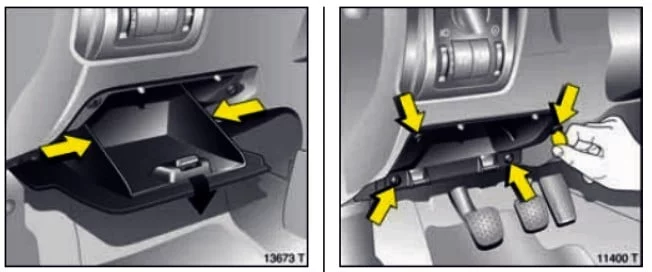

Skrzynka bezpieczników znajduje się pod deską rozdzielczą za schowkiem. Aby uzyskać do niego dostęp, należy lekko ścisnąć obie ścianki boczne, całkowicie opuścić schowek i odłączyć. Następnie za pomocą monety przekręć śruby mocujące o 90 ° i wyjmij uchwyt schowka.

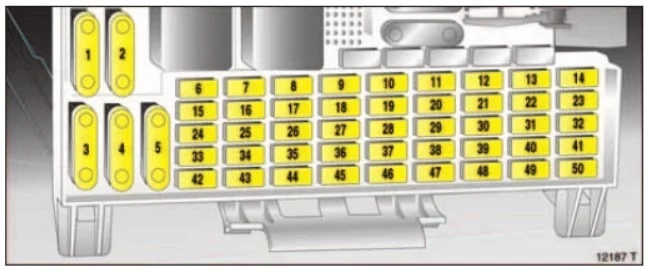

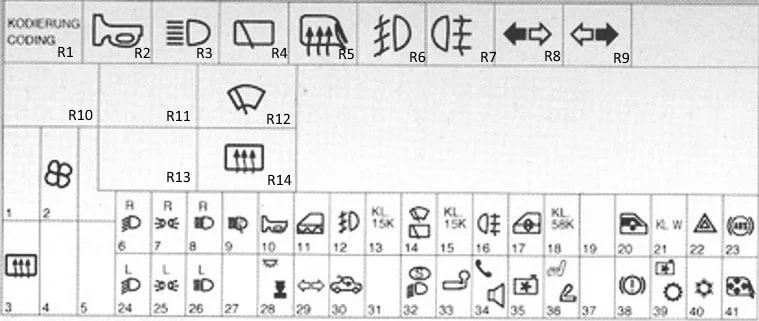

Typ 1
Opis
| R1 | – |
| R2 | Przekaźnik klaksonowy |
| R3 | Przekaźnik świateł drogowych |
| R4 | Przekaźnik tylnej wycieraczki |
| R5 | Podgrzewany przekaźnik lustrzany |
| R6 | Przekaźnik świateł przeciwmgielnych |
| R7 | Przekaźnik tylnego światła przeciwmgielnego |
| R8 | Przekaźnik kierunkowskazów – prawy |
| R9 | Przekaźnik kierunkowskazów – lewy |
| R10 | Telefon, nadajnik sygnału audio |
| R11 | – |
| R12 | Przekaźnik silnika wycieraczek szyby przedniej |
| R13 | – |
| R14 | Podgrzewany przekaźnik tylnej szyby |
| R15 | Wielofunkcyjna jednostka sterująca |
| 1 | – |
| 2 | 30A) Grzałka;
Podgrzewacz fotela; Klimatyzacja. |
| 3 | Ogrzewanie;
Klimatyzacja. |
| 5 | – |
| 6 | 10A Reflektor prawy – światła mijania, regulacja zasięgu reflektorów |
| 7 | 10A Wymiary przód/tył (po prawej), oświetlenie tablicy rejestracyjnej |
| 8 | 10A Prawy reflektor-światło drogowe |
| 9 | 30A Pompa spryskiwacza reflektorów |
| 10 | 15A Brzęczyk |
| 11 | 20A Centralny zamek |
| 12 | 15A Światła przeciwmgielne |
| 13 | Wyświetlacz wielofunkcyjny 7,5 A |
| 14 | 30A Silnik wycieraczek szyby przedniej |
| 15 | 7,5A Elektryczne szyby;
Szyberdach; Elektryczne lusterka boczne. |
| 16 | 10A Tylne światło przeciwmgielne |
| 17 | Okna elektryczne 30A |
| 18 | 7,5A Sterowanie zasięgiem reflektorów |
| 19 | – |
| 20 | Okna elektryczne 30A |
| 21 | 7,5А Zawór blokujący kluczyk w stacyjce (automatyczna skrzynia biegów);
System antykradzieżowy; System audio. |
| 22 | 15A Kierunkowskazy;
Światła awaryjne; Wyświetlacz wielofunkcyjny; Komputer pokładowy; Kierunkowskazy. |
| 23 | 10A Układ przeciwblokujący (ABS);
Wspomaganie kierownicy. |
| 24 | 10A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| 25 | 10A Lampa przednia/tylna (lewa), lampa tablicy rejestracyjnej |
| 26 | 10A Reflektor lewy – światła drogowe |
| 27 | – |
| 28 | 20A Lampa wewnętrzna |
| 29 | 10A Kierunkowskaz/światło awaryjne;
Lampa wewnętrzna. |
| 30 | Szyberdach 30A |
| 31 | – |
| 32 | 10A System oświetlenia dziennego;
System antykradzieżowy. |
| 33 | 20A Złącze elektryczne przyczepy – zacisk 30 |
| 34 | 20A System audio;
Wyświetlacz wielofunkcyjny. |
| 35 | 10A Jednostka sterująca automatycznej skrzyni biegów;
Jednostka sterująca silnika wentylatora chłodzącego; System klimatyzacji. |
| 36 | 20A Podgrzewacz fotela;
Zapalniczka. |
| 37 | – |
| 38 | 10A Światła hamowania;
System sterowania automatyczną skrzynią biegów; Wyświetlacz wielofunkcyjny; Tempomat. |
| 39 | 7,5A Jednostka sterująca automatycznej skrzyni biegów;
Jednostka sterująca silnika wentylatora chłodzącego; System klimatyzacji. |
| 40 | 7,5A Jednostka sterująca silnika wentylatora chłodzącego;
Klimatyzacja. |
| 41 | 10A Podgrzewane lusterka |

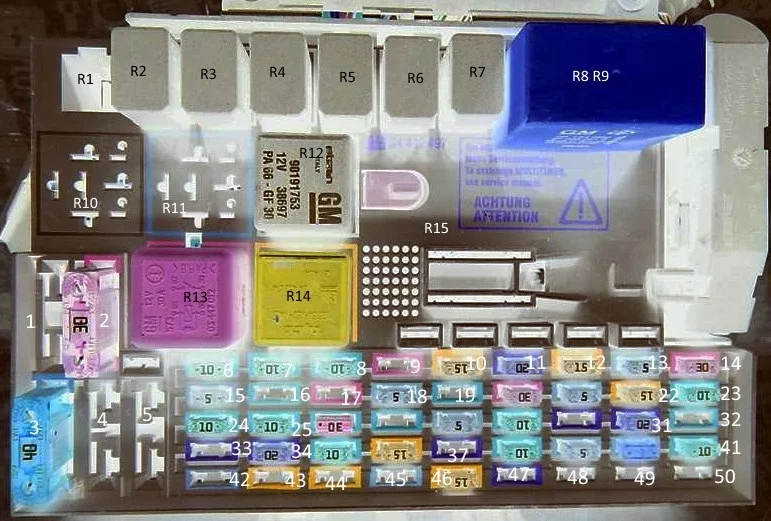

Typ 2
Opis
| R1 | – |
| R2 | Przekaźnik klaksonowy |
| R3 | Przekaźnik świateł drogowych |
| R4 | Przekaźnik tylnej wycieraczki |
| R5 | Podgrzewany przekaźnik lustrzany |
| R6 | Przekaźnik świateł przeciwmgielnych |
| R7 | Przekaźnik tylnego światła przeciwmgielnego |
| R8 | Przekaźnik – przerywacz kierunkowskazów |
| R9 | Włącz przekaźnik przerywacza sygnału |
| R10 | Telefon, nadajnik sygnału audio |
| R11 | Konwerter sygnału czujnika prędkości koła |
| R12 | Przekaźnik silnika wycieraczek szyby przedniej |
| R13 | Przekaźnik lampki wewnętrznej |
| R14 | Podgrzewany przekaźnik tylnej szyby |
| R15 | Wielofunkcyjna jednostka sterująca |
| 1 | – |
| 2 | (30A) Podgrzewacz/klimatyzacja;
Podgrzewacza siedzenia. |
| 3 | (40A) Podgrzewana tylna szyba |
| 4 | – |
| 5 | – |
| 6 | (10A) Reflektor prawy – światła mijania, regulacja zasięgu świateł |
| 7 | (10A) Prawe boczne/tylne lampy;
Lampa tablicy rejestracyjnej. |
| 8 | (10A) Reflektor prawy -światło drogowe |
| 9 | (30A) Pompa spryskiwacza reflektorów |
| 10 | (15A) Klakson |
| 11 | (20A) Centralny zamek |
| 12 | (15A) Światła przeciwmgielne |
| 13 | (5A) Wyświetlacz wielofunkcyjny |
| 14 | (30A) Silnik wycieraczek szyby przedniej, szyberdach (kabriolet) |
| 15 | (5A) Elektryczne szyby;
Szyberdach; Elektryczne lusterka boczne; Lampa wewnętrzna; System antykradzieżowy. |
| 16 | (10A) Tylne światło przeciwmgielne |
| 17 | (30A) Elektryczne szyby |
| 18 | (5A) Regulacja reflektorów;
Lampa tablicy rejestracyjnej. |
| 19 | (10A) System audio;
Telefon; Wyświetlacz wielofunkcyjny. |
| 20 | (30A) Elektryczne szyby |
| 21 | (5A) E/m zawór blokujący kluczyk w stacyjce (automatyczna skrzynia biegów);
System antykradzieżowy; System audio; Telefon. |
| 22 | (15A) Kierunkowskazy/światła awaryjne;
Wyświetlacz wielofunkcyjny; Komputer pokładowy; Wskaźniki. |
| 23 | (10A) Układ przeciwblokujący (ABS);
Wspomaganie kierownicy. |
| 24 | (10A) Reflektor lewy – światła mijania, regulacja zasięgu świateł |
| 25 | (10A) Lewa lampa boczna/tylna, lampa tablicy rejestracyjnej; |
| 26 | (10A) Lewa reflektor-światło drogowe |
| 27 | (2A) Napęd chowanego dachu |
| 28 | (5A) Pompa oświetlenia wnętrza |
| 29 | (10A) Kierunkowskaz/światło ostrzegawcze;
Lampa wewnętrzna; System sterowania automatyczną skrzynią biegów. |
| 30 | (30A) Szyberdach |
| 31 | (20A) Spryskiwacz/wycieraczka tylnej szyby |
| 32 | (10A) System oświetlenia dziennego;
Światło pozostawione na ostrzeżenie; System antykradzieżowy; Moduł sterujący immobilizera. |
| 33 | (20A) Złącze elektryczne przyczepy – zacisk 30 |
| 34 | (20A) System audio;
Wyświetlacz wielofunkcyjny; Telefon. |
| 35 | (10A) Moduł sterujący automatycznej skrzyni biegów;
Moduł sterujący silnika dmuchawy chłodziwa; Układ klimatyzacji. |
| 36 | (15A) Podgrzewacz fotela;
Zapalniczka. |
| 37 | (20A) Podgrzewane siedzenia |
| 38 | (10A) Światła hamowania;
System sterowania automatyczną skrzynią biegów; Wyświetlacz wielofunkcyjny; Tempomat. |
| 39 | (5A) Moduł sterujący automatycznej skrzyni biegów;
Moduł sterujący silnika dmuchawy chłodziwa; Układ klimatyzacji. |
| 40 | (5A) Moduł sterujący silnika wentylatora chłodzącego;
System klimatyzacji. |
| 41 | (10A) Podgrzewane lusterka boczne |
| 42 | (5A) Czujnik zajętości siedzenia, lampka wewnętrzna |
| 43 | (20A) Reflektor ksenonowy-prawy 2002 ^ |
| 44 | (20A) Reflektor ksenonowy-lewy 2002 ^ |
| 45 | (5A) Podgrzewane siedzenia 2002 ^ |
| 46 | (15A) Zarządzanie silnikiem 2002 ^ |
| 47 | (20A) Nagrzewnica dodatkowa – Diesel |
| 48 | (5A) Napęd chowanego dachu |
| 49 | – |
| 50 | (40A) Przekaźnik silnika wentylatora chłodzącego – 2,0 Diesel / 1,7 Diesel z A / C |
Komora silnika
Pod maską znajdują się 2 oddzielne skrzynki, z bezpiecznikami i z przekaźnikiem.

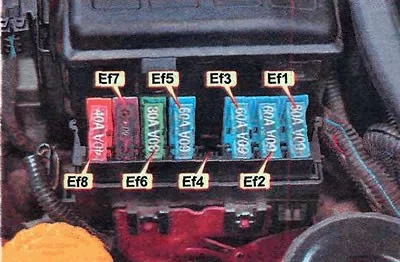

Skrzynka bezpiecznikowa
Opis
| Ef1 | 60A Stacyjka |
| Ef2 | Skrzynka bezpieczników / przekaźników 60A — zestaw wskaźników, światła mijania, światła do jazdy dziennej, system antykradzieżowy, jednostka sterująca immobilizera, zarządzanie silnikiem |
| Ef3 | Obwody zasilające 60A większości urządzeń elektrycznych |
| Ef4 | 20A Silniki elektryczne wentylatora układu chłodzenia (X12XE – bez klimatyzacji) |
| Ef5 | 60A ABS |
| Ef6 | 30A Zarządzanie silnikiem |
| Ef7 | 80A pompa wspomagania kierownicy |
| Ef8 | 40А Silniki elektryczne wentylatora układu chłodzenia (benzyna – z wyjątkiem Х20ХЕ z klimatyzacją) |
Skrzynka przekaźnikowa
| 1 | – |
| 2 | Przekaźnik silnika wentylatora chłodzącego (oprócz Z12XE) |
| 3 | Przekaźnik pompy paliwa (oprócz Z20LET / Z22SE) |
| 4 | Przekaźnik pompy paliwa (Z22SE / Z20LET) |
| 5 | Przekaźnik silnika pompy płynu chłodzącego (Z20LET) |
| 6 | Przekaźnik silnika wentylatora chłodzącego |
| 7 | Przekaźnik opóźnienia spryskiwaczy reflektorów |
| 8 | – |
| 1 | – |
| 2 | Przekaźnik silnika wentylatora chłodzącego (X16SZR, X18XE1, X20XEV) |
| 3 | Przekaźnik silnika wentylatora chłodzącego (X14XE, X16XEL) |
| 4 | Przekaźnik pompy paliwa |
| 5 | – |
| 6 | Przekaźnik silnika wentylatora chłodzącego |
| 7 | Przekaźnik opóźnienia spryskiwaczy reflektorów |
| 8 | – |
