Opel Zafira B (2006-2014) – schematy bezpieczników i przekaźników

Rocznik 2006-2014
Zaktualizowano 11.05.2023
Opel Zafira B (2006-2014) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Zafira B z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Opel Zafira B to druga generacja popularnego modelu samochodu typu minivan produkowana w latach 2005-2014. Samochód ten zastąpił poprzedni model Zafira A i zyskał wiele udoskonaleń. Zafira B wyróżnia się nowoczesnym i eleganckim designem, a także przestronnym wnętrzem, które można dostosować do indywidualnych potrzeb.

Zafira B oferowana była w różnych wersjach wyposażenia i z różnymi silnikami benzynowymi i wysokoprężnymi. Najmocniejszą jednostką był silnik 2.0 Turbo z mocą 240 KM, który zapewniał dynamiczną jazdę i wysoki komfort podróży.

Charakterystyczną cechą modelu Zafira B był system Flex7, który umożliwiał łatwe przestawianie i składanie siedzeń, dzięki czemu można było uzyskać większą przestrzeń bagażową lub wygodne miejsce do spania. Samochód wyposażony był również w wiele innych rozwiązań ułatwiających korzystanie z niego, jak np. system audio z łączem Bluetooth czy klimatyzację automatyczną.

Bezpieczeństwo kierowcy i pasażerów w Zafirze B zapewniał m.in. system ABS, kontrola trakcji i stabilizacja toru jazdy, a także szereg poduszek powietrznych i pasów bezpieczeństwa.

Zafira B cieszyła się dużą popularnością wśród rodzin z dziećmi oraz osób, które potrzebowały przestronnego i funkcjonalnego samochodu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

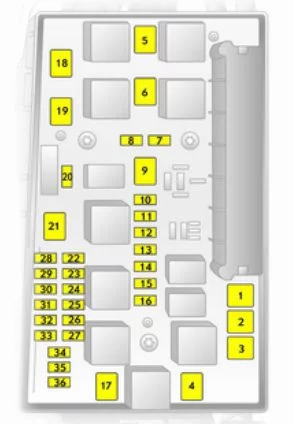

Skrzynka bezpieczników w komorze silnika

Opel Zafira B (2006-2014) - schematy bezpieczników i przekaźników

Włóż śrubokręt do otworu do oporu i przechyl go na bok. Otwórz pokrywę do góry i zdejmij.

Skrzynka bezpieczników ma dwa różne przypisania bezpieczników w zależności od wariantu skrzynki bezpieczników w przedziale ładunkowym,

Przyporządkowanie bezpieczników w połączeniu ze skrzynką bezpiecznikową przedziału ładunkowego w wersji A

Numer Opis
1 ABS
2 ABS
3 Elektroniczna klimatyzacja z wentylatorem wewnętrznym
4 Wewnętrzny system ogrzewania i klimatyzacji wentylatorem
5 Wentylator chłodnicy
6 Wentylator chłodnicy
7 Centralny zamek
8 Spryskiwacz szyby przedniej;

Spryskiwacz szyby tylnej.
9 Podgrzewana szyba tylna;

Podgrzewane lusterko zewnętrzne.
10 Wtyczka diagnostyczna
11 Instrumenty
12 Telefon komórkowy;

System audio-nawigacyjny;

Wyświetlacz.
13 Światło w progach drzwi
14 Wycieraczki
15 Wycieraczki
16 Klakson;

ABS;

Włącznik świateł hamowania;

System klimatyzacji.
17 Filtr oleju napędowego lub układ klimatyzacji
18 Rozrusznik
19 —
20 Klakson
21 Elektronika silnika
22 Elektronika silnika
23 Regulacja zasięgu reflektorów
24 Pompa paliwowa
25 —
26 Elektronika silnika
27 Ogrzewanie;

Klimatyzacja;

Czujnik jakości powietrza.
28 —
29 Wspomaganie kierownicy
30 Elektronika silnika
31 Wycieraczka tylnej szyby
32 Włącznik światła hamowania
33 Regulacja zasięgu reflektorów;

Włącznik światła;

Włącznik sprzęgła;

Moduł drzwi kierowcy.
34 Jednostka sterująca kolumny kierownicy
35 System informacyjno-rozrywkowy
36 Zapalniczka;

Przednie gniazdo zasilania.

Przyporządkowanie bezpieczników w połączeniu ze skrzynką bezpiecznikową w przedziale ładunkowym w wersji B

Numer Opis
1 ABS
2 ABS
3 Elektroniczna klimatyzacja z wentylatorem wewnętrznym
4 Wewnętrzny system ogrzewania i klimatyzacji wentylatorem
5 Wentylator chłodnicy
6 Wentylator chłodnicy
7 System spryskiwaczy przedniej szyby
8 Klakson
9 System spryskiwaczy reflektorów
10 Awaryjne odblokowanie centralnego zamka
11 —
12 —
13 Światła przeciwmgielne
14 Wycieraczki
15 Wycieraczki
16 Elektronika modułu sterującego;

System Open&Start;

ABS;

Włącznik świateł hamowania.
17 Ogrzewanie filtra oleju napędowego
18 Rozrusznik
19 Elektronika skrzyni biegów
20 System klimatyzacji
21 Elektronika silnika
22 Elektronika silnika
23 Adaptacyjne oświetlenie do przodu;

Regulacja zasięgu reflektorów.
24 Pompa paliwowa
25 Elektronika skrzyni biegów
26 Elektronika silnika
27 Wspomaganie kierownicy
28 Elektronika skrzyni biegów
29 Elektronika skrzyni biegów
30 Elektronika silnika
31 Adaptacyjne światła przednie;

Regulacja zasięgu reflektorów.
32 Układ hamulcowy;

Układ klimatyzacji;

Przełącznik sprzęgła.
33 Adaptacyjne światła przednie;

Regulacja zasięgu reflektorów;

Włącznik światła.
34 Jednostka sterująca kolumny kierownicy
35 System informacyjno-rozrywkowy
36 Telefon komórkowy;

System audio-nawigacyjny;

Wyświetlacz.

Skrzynka bezpieczników w przedziale ładunkowym

Skrzynka bezpieczników jest za pokrywą. Naciśnij zaczepy blokujące do przodu i zdejmij pokrywę.

Nie przechowuj żadnych przedmiotów za pokrywą.

W zależności od wyposażenia istnieją dwie różne skrzynki bezpieczników.

Skrzynka bezpieczników wersja A

Opel Zafira B (2006-2014) - schematy bezpieczników i przekaźników

Aby wymienić bezpiecznik, zdejmij odpowiednią nasadkę ochronną.

Numer Opis
1 Światła przeciwmgielne
2 Tylne gniazdo zasilania
3 Gniazdo zasilania w przedziale ładunkowym
4 Światła cofania
5 Tylne szyby elektryczne
6 System klimatyzacji
7 Elektryczne szyby przednie
8 Podgrzewane lusterka zewnętrzne

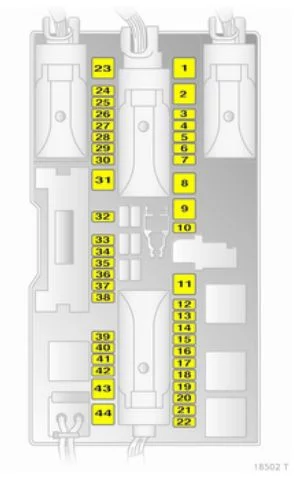

Skrzynka bezpieczników wersja B

Opel Zafira B (2006-2014) - schematy bezpieczników i przekaźników
Numer Opis
1 Elektryczne szyby przednie
2 —
3 Instrumenty
4 Ogrzewanie;

Klimatyzacja;

Elektroniczna klimatyzacja.
5 Poduszki powietrzne
6 —
7 —
8 —
9 —
10 —
11 Podgrzewana tylna szyba
12 Wycieraczka tylnej szyby
13 Asystent parkowania
14 Ogrzewanie, klimatyzacja
15 —
16 Rozpoznawanie zajętości siedzeń;

System Open&Start.
17 Czujnik deszczu;

Czujnik jakości powietrza;

System monitorowania ciśnienia w oponach;

Lusterko wewnętrzne.
18 Instrumenty;

Przełączniki.
19 —
20 CDC
21 Podgrzewane lusterka zewnętrzne
22 —
23 Tylne szyby elektryczne
24 Wtyczka diagnostyczna
25 —
26 Lusterka zewnętrzne składane elektrycznie
27 Czujnik ultradźwiękowy;

Alarm automatyczny.
28 —
29 Zapalniczka;

Przednie gniazdo zasilania.
30 Tylne gniazdo zasilania
31 —
32 —
33 System utwórz i uruchom
34 —
35 Tylne gniazdo zasilania
36 Gniazdo do holowania sprzętu
37 —
38 Zamek centralny, zacisk 30
39 Ogrzewanie lewego siedzenia
40 Ogrzewanie prawego siedzenia
41 —
42 —
43 —
44 —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
