W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Monterey z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Opel Monterey to SUV klasy wyższej, produkowany w latach 1991-2002. Samochód został stworzony we współpracy z japońską firmą Isuzu i jest bliźniaczą konstrukcją Isuzu Trooper. Model Monterey zyskał popularność ze względu na swoje właściwości terenowe oraz duży komfort jazdy.
Pod maską samochodu znajdował się silnik benzynowy o pojemności 3.2 litra i mocy 193 KM lub turbodiesel o pojemności 3.1 lub 3.2 litra i mocy od 120 do 159 KM. Silniki te były sprzężone z manualną skrzynią biegów lub automatyczną skrzynią biegów.
Monterey był oferowany w dwóch wersjach: 3-drzwiowej oraz 5-drzwiowej. Samochód oferował dużą ilość miejsca dla kierowcy oraz pasażerów oraz duży bagażnik, który umożliwiał przewóz dużej ilości bagażu.
Wnętrze Opla Monterey było przestronne i wygodne, wyposażone w klimatyzację, system audio oraz skórzane fotele. W wyposażeniu samochodu znalazło się również wiele elementów poprawiających komfort jazdy, takich jak elektrycznie regulowane fotele czy podgrzewane lusterka boczne.
Monterey był wyposażony w napęd na cztery koła, który umożliwiał poruszanie się w trudnym terenie. Samochód oferował również system ABS oraz system kontroli trakcji, co poprawiało bezpieczeństwo jazdy.
Opel Monterey był samochodem popularnym wśród miłośników off-roadu, którzy doceniali jego właściwości terenowe oraz wysoki komfort jazdy. Współpraca z Isuzu pozwoliła na stworzenie solidnej i niezawodnej konstrukcji, która zyskała uznanie klientów na całym świecie.

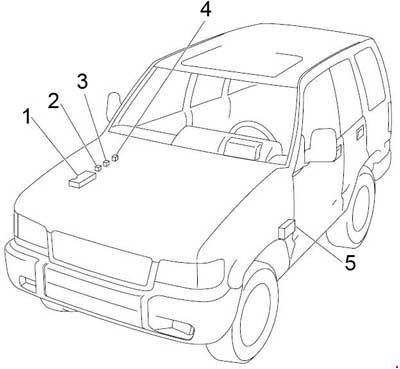

| Numer | Opis |
| 1 | Skrzynka bezpiecznikowa |
| 2 | Przekaźnik żarowy-1 |
| 3 | Przekaźnik żarowy-2 |
| 4 | Przekaźnik rozrusznika |
| 5 | Skrzynka bezpiecznikowa |

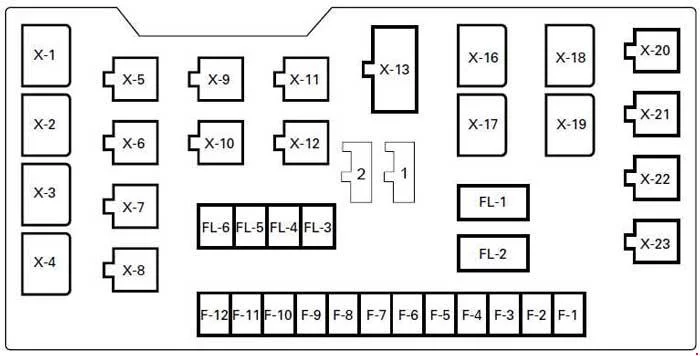

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | |
| F1 | — | — |
| F2 | 10 | Czujnik tlenu |
| F3 | 15 | Klakson, przekaźnik sygnału dźwiękowego, sygnał dźwiękowy SW, ostrzeżenie o zagrożeniach SW, jednostka błyskowa, klakson przeciw kradzieży, sterownik przeciwkradzieżowy |
| F4 | 15 | Reflektor (LH), kontrolka świateł drogowych, Ściemniacz SW, Światło zakrętowe SW, Światło przeciwmgielne SW, Przekaźnik świateł przeciwmgielnych, Światło zakrętowe, Przekaźnik świateł zakrętowych |
| 10 | Reflektor lewy (światło drogowe) | |
| F5 | 15 | Reflektor (prawy), ściemniacz przechodzący SW |
| 10 | Reflektor prawy (światło drogowe) | |
| F6 | 10 | Reflektor lewy (światła mijania) |
| F7 | 10 | Reflektor prawy (światło mijania) |
| 15 | System alarmowy antykradzieżowy | |
| F8 | 15 | Światło przeciwmgielne, przekaźnik światła przeciwmgielnego |
| 20 | Światło przeciwmgielne, przekaźnik światła przeciwmgielnego | |
| F9 | 20 | Jednostka hydrauliczna, sterownik przeciwblokujący tylnego koła, elektroniczny moduł sterujący hamulca; |
| F10 | 15 | Pompa paliwowa |
| F11 | 10 | Światło tylne po lewej stronie |
| F12 | 15 | Przekaźnik tylny, Oświetlenie SW, Światło boczne FRT, Światło postojowe, Światło tylne, Złącze wiązki przewodów przyczepy, Sterownik oświetlenia, Światło oświetlenia, Schowek SW, Oświetlenie tablicy rejestracyjnej, Jednostka sterująca wskaźnika zmiany biegów A/T |
| 10 | Światło tylne po prawej stronie | |
| Łącznik topliwy | ||
| FL1 | 80 | Bateria |
| FL2 | 50 | Stacyjka, rozrusznik |
| FL3 | 50 | Główny przekaźnik modułu sterującego silnika |
| FL4 | 30 | Wentylator skraplacza |
| FL6 | 40 | Układ hydrauliczny ABS, bezpiecznik F9 (ABS) |
| Wyłącznik obwodu | ||
| C/B-1 | — | — |
| C/B-2 | 30 | Przekaźnik podnośnika szyby, Przełącznik szyby, Silnik szyby, Silnik otwieranego dachu, Jednostka sterująca szyberdachu, Przełącznik szyberdachu, Przełącznik bezpieczeństwa, Przełącznik ogranicznika, Przełącznik fotela, Silnik odchylania przodu i SW, Silnik odchylania tylnego i SW, Silnik suwaka , Silnik rozkładany i SW |
| Dioda | ||
| 1 | Moduł sterujący silnika | |
| 2 | Światło zakrętowe | |
| Przekaźnik | ||
| X1 | Oświetlenie | |
| X2 | — | |
| X3 | Opornik | |
| X4 | — | |
| X5 | Termostat klimatyzacji | |
| X6 | — | |
| X7 | Sprężarka klimatyzacji | |
| X8 | klakson | |
| X9 | Światło klaksonu
lub tylne |
|
| X10 | — | |
| X11 | Pompa paliwowa | |
| X12 | Główny ECM | |
| X13 | Wycieraczka szyby przedniej wewn. | |
| X14 | — | |
| X15 | — | |
| X16 | Upshift-1 (M/T)
lub system alarmowy antykradzieżowy |
|
| X17 | Rozrusznik (benzyna)
ładunek (Diesel) |
|
| X18 | Zmiana w locie | |
| X19 | Wentylator skraplacza | |
| X20 | Tempomat główny | |
| X21 | Upshift-2 (M/T; z ABS) | |
| X22 | Światło zakrętowe
lub tylne światło przeciwmgielne |
|
| X23 | Światła przeciwmgielne | |

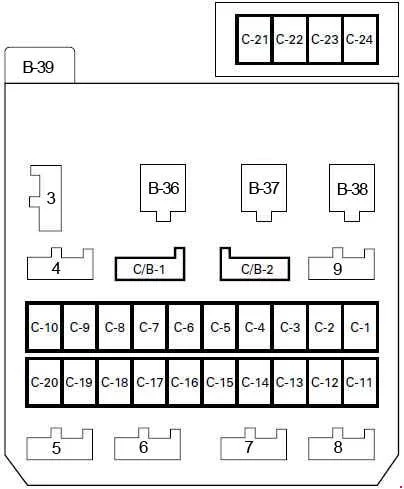

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
| C1 | 10 | Przekaźnik rozrusznika, Start sprzęgła SW (M/T), Tryb SW (A/T), Kontroler antykradzieżowy, DERM (SRS) |
| C2 | 15 | Podgrzewacz siedzeń SW (LH i RH), Podgrzewacz siedzeń (LH i RH) |
| C3 | 15 | Moduł sterujący skrzyni biegów, Kierunkowskaz SW, Przedni kierunkowskaz, Tylny kierunkowskaz, Kierunkowskaz, Migacz, Przekaźnik świateł zakrętowych, Światło cofania, Światło cofania SW (M/T), Tryb SW (A/T), Jednostka sterująca wskaźnika zmiany biegów A/T, oświetlenie SW, jednostka sterująca blokady zmiany biegów A/T, wskaźnik zmiany biegów A/T, jednostka tempomatu, anulowanie SW |
| 10 | Moduł sterujący skrzyni biegów, Kierunkowskaz SW, Przedni kierunkowskaz, Tylny kierunkowskaz, Kierunkowskaz, Migacz, Przekaźnik świateł zakrętowych, Światło cofania, Światło cofania SW (M/T), Tryb SW (A/T), Jednostka sterująca wskaźnika zmiany biegów A/T, oświetlenie SW, jednostka sterująca blokady zmiany biegów A/T, wskaźnik zmiany biegów A/T, jednostka tempomatu, anulowanie SW | |
| C4 | 10 | Tempomat, tylny odmgławiacz SW, tylny przekaźnik odmgławiacza, kontrolka tylnego odmgławiacza SW, sprzęgło SW (M/T), skrzynia biegów SW-1, 2 (M/T), skrzynia biegów SW-3, 4 (M/T), Anuluj SW (połączony SW), główny SW tempomatu, główny przekaźnik tempomatu, lampka kontrolna tempomatu, tempomat SW, lusterko zewnętrzne, odmgławiacz lusterka zewnętrznego SW, jednostka sterująca blokady zmiany biegów A/T, przekaźnik szyby elektrycznej, elektroniczny moduł sterujący hamulca , Moduł sterowania skrzynią biegów, czujnik G, przekaźnik Upshift-2, wskaźnik Upshift (miernik) |
| C5 | 15 | Wycieraczka i spryskiwacz przedniej szyby SW, silnik wycieraczki przedniej szyby, silnik spryskiwacza przedniej szyby, przekaźnik przerywany wycieraczki przedniej szyby |
| C6 | 10 | Tylna wycieraczka i spryskiwacz SW, silnik tylnej spryskiwacza, silnik tylnej wycieraczki, przekaźnik przerywany tylnej wycieraczki |
| C7 | 10 | Wycieraczka reflektorów SW, Silnik wycieraczek reflektorów, Silnik spryskiwaczy reflektorów, Zegar wycieraczek reflektorów |
| C8 | 15 | Generator, główny przekaźnik ECM, VSV; EGR, VSV: kanister, VSV: powietrze wlotowe (DOHC) |
| C9 | 15 | Moduł sterujący zapłonem, moduł sterujący silnika |
| 15 | Odcięcie paliwa (4JG2) | |
| C10 | 10 | Czujnik prędkości pojazdu, Przypomnij brzęczyk, Miernik i wskaźnik (woltomierz, wskaźnik temperatury płynu chłodzącego silnik, obrotomierz, prędkościomierz, wskaźnik ciśnienia oleju, wskaźnik paliwa), wskaźnik i lampka ostrzegawcza (układ przeciwblokujący, przeciwblokujący tylnych kół, pas bezpieczeństwa, sprawdź silnik, niski poziom paliwa, 4WD, ciśnienie oleju, zmiana biegu na wyższy, układ hamulcowy, ładowanie, temperatura oleju A/T, lampka kontrolna tempomatu, lampka kontrolna sprawdź trans, lampka kontrolna napędu elektrycznego, lampka kontrolna jazdy zimowej), 4WD SW, hamulec postojowy SW, pas bezpieczeństwa SW, mechanizm różnicowy hamulca SW Elektroniczny moduł sterujący hamulca, moduł sterujący silnika, sterownik przeciwblokujący tylnego koła |
| C11 | 10 | Audio, Lusterko zewnętrzne, Sterowanie lusterkiem zewnętrznym SW, Lusterko drzwiowe składane SW, Zegar cyfrowy, Głośnik |
| C12 | 20 | Zapalniczka |
| C13 | 10 | Kontroler antykradzieżowy |
| C14 | 15 | Światła stopu SW (bez tempomatu), hamulca SW (z tempomatem), sterownik przeciwblokujący tylnego koła, światło stopu, moduł sterujący skrzyni biegów, elektroniczny moduł sterujący hamulca, złącze wiązki przewodów przyczepy, tempomat, zmiana biegów A/T jednostka sterująca zamka, przekaźnik wyłączający blokadę |
| C15 | 20 | Klakson, przekaźnik klaksonu, klakson SW, światło ostrzegawcze SW, migacz, klakson przeciwkradzieżowy, światło ostrzegawcze, dźwięk |
| 20 | Telefon | |
| C16 | 10 | Zegar cyfrowy, dźwięk, oświetlenie kopuły, oświetlenie mapy, oświetlenie pomieszczenia bagażowego, oświetlenie sufitowe, drzwi SW (przód, tył, klapa tylna), antena, kontroler antykradzieżowy, przypominanie kluczy SW, pas bezpieczeństwa, brzęczyk przypominający kluczyk i światło |
| C17 | 25 | Tylny odmgławiacz, tylny przekaźnik odmgławiacza |
| C18 | 20 | Lampka kontrolna antykradzieżowa, zamek drzwi przednich i okno elektryczne SW, klucz zamka drzwi SW, siłownik zamka drzwi (przód i tył) |
| C19 | 25 | Silnik dmuchawy, rezystor dmuchawy Wentylator SW |
| C20 | 10 | Ciśnienie SW, przekaźnik termostatu klimatyzacji, przekaźnik sprężarki klimatyzacji, sprzęgło magnetyczne (sprężarka klimatyzacji), klimatyzacja SW, termostat elektryczny, wentylator SW |
| C21 | 10 | Lampka ostrzegawcza SRS (metr) |
| C22 | 10 | DERM |
| C23 | 10 | Moduł napełniania pasażera, DERM |
| C24 | 10 | Dwubiegunowy czujnik uzbrojenia, DERM, zespół cewki SRS, moduł inflatora sterownika |
| Dioda | ||
| 3 | Kopuła światła antykradzieżowego | |
| 4 | Zabezpieczenie przed kradzieżą (DOHC) | |
| 5 | Przypomnienie o kontrolkach antykradzieżowych | |
| 6 | Przełącznik trybu (DOHC) | |
| 7 | Tempomat RWAL (przeciwblokujący tylnych kół) | |
| 8 | — | |
| 9 | Elektroniczny moduł sterujący hamulca (DOHC) | |
| Przekaźnik | ||
| B36 | Grzejnik i klimatyzacja | |
| B37 | Zasilanie okien | |
| B38 | Tylny odmgławiacz | |
| B39 | Jednostka migacza | |
