Opel Movano A (1998-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Movano A z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Opel Movano A to samochód dostawczy produkowany przez niemiecką firmę Opel w latach 1998-2010. Model ten został zaprojektowany we współpracy z Renault i jest bliźniaczą […]

05/10/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Movano A z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Opel Movano A to samochód dostawczy produkowany przez niemiecką firmę Opel w latach 1998-2010. Model ten został zaprojektowany we współpracy z Renault i jest bliźniaczą wersją Renault Mastera.

Movano A był dostępny w różnych wersjach długości i wysokości, co pozwalało na dopasowanie pojazdu do różnych potrzeb przewozowych. Wersje z dłuższym rozstawem osi oferowały większą przestrzeń ładunkową, co było szczególnie ważne dla przedsiębiorców i firm transportowych.

W standardowej wersji Movano A miał silnik Diesla o pojemności 2.2 lub 2.5 litra, z mocą od 82 do 125 KM. Dostępne były również wersje z silnikiem benzynowym o pojemności 2.0 litra i mocy 115 KM.

Wewnątrz kabiny kierowcy Movano A zaprojektowano ergonomiczne fotele i intuicyjne układy sterowania, które miały ułatwić pracę kierowcy podczas długich tras. Samochód oferował również wiele udogodnień, takich jak klimatyzacja, system audio i nawigacja satelitarna.

Opel Movano A był wyposażony w szereg systemów bezpieczeństwa, w tym hamulce tarczowe z ABS, system kontroli trakcji, poduszki powietrzne dla kierowcy i pasażera oraz system antypoślizgowy.

Podsumowując, Opel Movano A był praktycznym i funkcjonalnym samochodem dostawczym, który oferował dużą przestrzeń ładunkową, intuicyjne układy sterowania i wiele udogodnień. Systemy bezpieczeństwa, które były standardowo montowane w Movano A, sprawiały, że był to również bezpieczny pojazd do przewozu ładunków.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

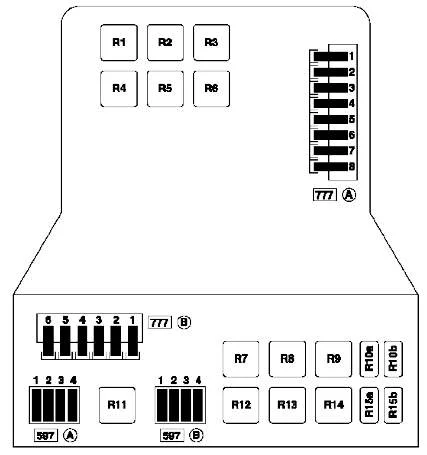

Znajduje się pod maską po lewej stronie przy ladzie.

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

Opis przekaźników

  • Przekaźnik zawieszenia pneumatycznego R1
  • Przekaźnik R2 do pracy silnika dla silników G9T i G9U w modyfikacji autobusu 16-miejscowego lub do wyposażenia dodatkowego
  • R3 Przekaźnik podgrzewanej szyby przedniej
  • R4 Nieużywany
  • R5 Nieużywany
  • R6 Nieużywany
  • R7 Przekaźnik wentylatora chłodzącego 2 w pojazdach z klimatyzacją
  • R8 Nieużywany
  • R9 Dodatkowy przekaźnik ogrzewania 3
  • R10a Nie używany
  • R10b Nie używany
  • R11 Dodatkowy przekaźnik ogrzewania 2
  • Przekaźnik ECU silnika R12
  • R13 Przekaźnik dodatkowego ogrzewania 1
  • R14 Przekaźnik wentylatora chłodzenia silnika 1 w pojazdach z ogrzewaniem i klimatyzacją
  • Przekaźnik sprężarki klimatyzacji R15a
  • Przekaźnik podgrzewacza oleju napędowego R15b
Zobacz także:  Opel Astra J (2009-2015) - schematy bezpieczników i przekaźników

Opis bezpieczników

Tablica A (777)

  1. 70A Bezpiecznik zasilania skrzynki bezpieczników w przedziale pasażerskim, włącznik oświetlenia zewnętrznego i kierunkowskazów, stacyjka
  2. 30A Bezpiecznik panelu sterowania klimatyzacji
  3. 70A Bezpiecznik zasilania skrzynki bezpieczników w przedziale pasażerskim, wyłącznik oświetlenia zewnętrznego kierunkowskazów
  4. Nieużywany
  5. 70A Bezpiecznik zasilania przekaźnika po zapłonie 1, przekaźnik podgrzewanej tylnej szyby, skrzynka bezpieczników w przedziale pasażerskim
  6. 30A Bezpiecznik przekaźnika zawieszenia pneumatycznego
  7. 70A Podgrzewany bezpiecznik przekaźnika szyby przedniej
  8. 60A Bezpiecznik przekaźnika mocy ABS ECU

Tablica B (777)

  1. 70A Bezpiecznik do zasilania podgrzewacza wstępnego
  2. 50A Przekaźnik wentylatora elektrycznego układu chłodzenia silnika 1, przekaźnik niskiej prędkości wentylatora elektrycznego układu chłodzenia silnika
  3. 30A Przekaźnik dodatkowego ogrzewania 1
  4. 40A Tylko dla silnika ZD3: Przekaźnik elektrowentylatora układu chłodzenia silnika 2
  5. 70A Przekaźnik dodatkowego ogrzewania 2 i 3
  6. Przekaźnik bezpiecznikowy 30A do zespołu pompy skrzyni biegów

Tablica A (597)

  1. 20A Bezpiecznik obwodu silnika
  2. 10A Bezpiecznik przekaźnika pompy paliwa
  3. Nieużywany
  4. 25A układ wtrysku ECU

Tablica B (597)

  1. 30A Przekaźnik dodatkowego ogrzewania 3
  2. 30A Przekaźnik dodatkowego ogrzewania 2
  3. 30A Przekaźnik dodatkowego ogrzewania 1
  4. 5A Bezpiecznik zasilania płytki stykowej dla dodatkowego wyposażenia

Przedział pasażerski

Skrzynka bezpiecznikowa

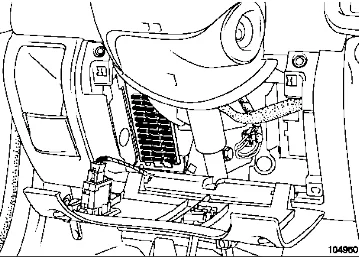

Znajduje się pod deską rozdzielczą za osłoną ochronną.

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

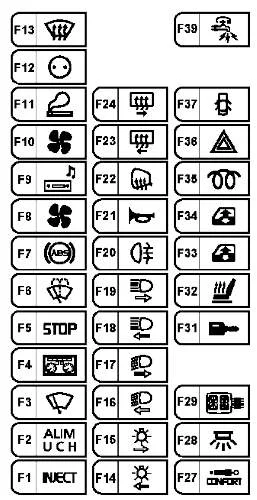

Typ 1

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

Opis

  • F1 5A ECU, przekaźnik rozrusznika, gniazdo diagnostyczne
  • F2 10A UCH, zapalniczka pierwszego rzędu, centralny zamek, podgrzewana tylna szyba, regulacja prędkości biegu jałowego, przekaźnik tylnego światła przeciwmgielnego, panel sterowania klimatyzacją, regulacja prędkości, włącznik świateł hamowania, regulacja prędkości, zawieszenie pneumatyczne, regulacja zasięgu reflektorów, element grzewczy szyby przedniej szyba, sterownik parkowania ECU, regulator prędkości, sterowane ECU zawieszenia
  • F3 30A Bezpiecznik wyłącznika wycieraczek / spryskiwaczy, UCH
  • F4 15A Bezpiecznik tablicy rozdzielczej, ECU poduszki powietrznej, tachograf
  • F5 15A Bezpiecznik włącznika świateł hamowania, alternator, włącznik świateł cofania, przekaźnik świateł cofania
  • F6 15A Bezpiecznik włącznika wycieraczek / spryskiwaczy, silnik wycieraczek szyby przedniej
  • Bezpiecznik ABS F7 5A, czujnik prędkości pojazdu
  • F8 15A Przekaźnik wentylatora chłodzenia silnika, przekaźnik sprężarki klimatyzacji, przekaźnik nagrzewnicy oleju napędowego
  • F9 10A Bezpiecznik systemu audio, wyświetlacz wielofunkcyjny, interfejs radiotelefonu, centralna jednostka komunikacyjna
  • F10 30A Bezpiecznik panelu sterowania klimatyzatora
  • F11 10A Bezpiecznik zapalniczki
  • F12 15A Bezpiecznik gniazda akcesoriów
  • F13 5A Przekaźnik, komputer wtrysku
  • F14 5A Bezpiecznik lewego światła bocznego, lewe światło tylne, lewe oświetlenie tablicy rejestracyjnej, złącze przyczepy kempingowej, UCH, system audio, wyświetlacz wielofunkcyjny
  • F15 5A Bezpiecznik prawego światła bocznego, lewego światła tylnego, prawego światła tablicy rejestracyjnej, złącza przyczepy, tablicy przyrządów
  • F16 10A Bezpiecznik lewego reflektora (światła mijania), przełącznik sterowania zasięgiem reflektorów
  • F17 10A Bezpiecznik prawego reflektora (światło mijania)
  • F18 10A Bezpiecznik lewego reflektora (światła drogowe), deska rozdzielcza
  • F19 10A Bezpiecznik prawego reflektora (światło drogowe)
  • F20 10A Bezpiecznik tylnego światła przeciwmgielnego, złącze przyczepy
  • F21 15A Bezpiecznik klaksonu
  • F22 5A Bezpiecznik elementów grzejnych do zewnętrznych lusterek wstecznych
  • F2320A Bezpiecznik odszraniania prawej tylnej szyby
  • F24 20A Bezpiecznik odszraniania lewej tylnej szyby
  • F25 Nieużywane
  • F26 Nieużywane
  • F27 5A Bezpiecznik przekaźnika zawieszenia
  • F28 15A Bezpiecznik tachografu, tablica przyrządów, syrena alarmowa, gniazdo diagnostyczne, czujnik alarmu przeciwkradzieżowego
  • F29 10A Bezpiecznik systemu audio, wyświetlacz wielofunkcyjny, interfejs radiotelefonu, centralna jednostka komunikacyjna
  • F30 Nieużywane
  • F31 5A Bezpiecznik czujnika zderzenia, UCH
  • F32 15A Bezpiecznik ogrzewania przedniego siedzenia, przełącznik zewnętrznego lusterka wstecznego
  • F33 20A Wyłącznik bezpiecznika, drzwi kierowcy z elektrycznie sterowanym szybem, przełącznik szyby, drzwi pasażera
  • F34 20A Bezpiecznik przekaźnika czasowego szyby zasilania
  • F35 20A Przekaźnik, podgrzewacz oleju napędowego
  • F36 15A Bezpiecznik wyłącznika awaryjnego
  • F37 30A Bezpiecznik wyłącznik centralnego zamka
  • F38 Nieużywane
  • F39 30A Bezpiecznik rozłącznika konsumenta (zasilanie bezpieczników F27, F28, F29 i F31)
Zobacz także:  Opel Meriva B (2012-2017) - schematy bezpieczników i przekaźników

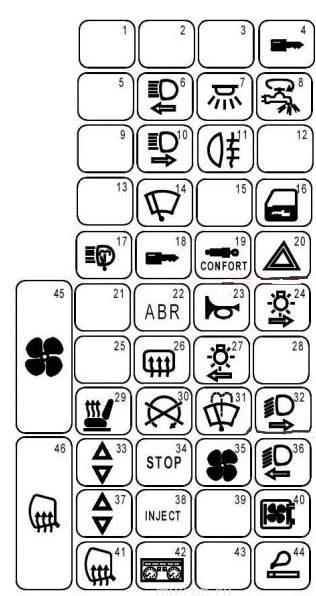

Typ 2

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

Opis

  1. Zapasowy
  2. Zapasowy
  3. Zapasowy
  4. 20A – Urządzenie antykradzieżowe, czujnik wstrząsów
  5. Zapasowy
  6. 10A – Lewy reflektor świateł drogowych, tablica przyrządów
  7. 15A – Plafon, Pamięć systemu audio, Tablica przyrządów, Odbiornik do zdalnego sterowania zamkami drzwi, Oświetlenie wnętrza, Indeks z wbudowanym zegarem, Przekaźnik kontroli zamka drzwi, Tachograf
  8. 30A – Odchylenie bezpieczników odbiorców energii elektrycznej
  9. Zapasowy
  10. 10A – Prawy reflektor (światło drogowe)
  11. 7,5A – Tylne światła przeciwmgielne, tablica przyrządów
  12. Zapasowy
  13. Zapasowy
  14. 20A – Silnik wycieraczek szyby przedniej
  15. rezerwować
  16. 25A – Centralny zamek zamków drzwiowych
  17. 30A – Spryskiwacz reflektorów
  18. 2A – Złącze do diagnostyki pokładowego systemu diagnostycznego OBD2
  19. 5A – Zawieszenie pneumatyczne
  20. 15A – Alarm, złącze diagnostyczne
  21. Zapasowy
  22. 2A – Układ przeciwblokujący (ABS)
  23. 15A – Sygnał dźwiękowy
  24. 7,5A – żarówki z prawej strony, podświetlana tablica rejestracyjna
  25. Zapasowy
  26. 5A – Element grzewczy tylnej szyby
  27. 20A – Lampy lewe boczne, lampy tablicy rejestracyjnej, lampy podświetlenia elementów sterujących i włączników zapalniczek
  28. Zapasowy
  29. 15A – Podgrzewane siedzenie
  30. 20A – Elektrozawór do zatrzymywania silników Diesla, System podgrzewania, System wtrysku.
  31. 15A – Środek czyszczący, spryskiwacz szyby przedniej
  32. 10A – Prawy reflektor (światło mijania)
  33. 25A – Elektryczny podnośnik do szklanych drzwi pasażerskich
  34. 20A – Lampy stopu, Lampy cofania
  35. 20A – Wentylator elektryczny do nawiewu powietrza do kabiny
  36. 10A – Przekaźnik czasowy spryskiwaczy reflektorów, lewy reflektor (światło mijania), tablica przyrządów
  37. 25A – Elektrycznie sterowane okno w drzwiach kierowcy
  38. 7,5A – ECU układu wtryskowego
  39. Zapasowy
  40. 20A – System audio, przekaźnik tachometryczny, przekaźnik podgrzewacza oleju napędowego
  41. 10A – Elementy do ogrzewania zewnętrznych lusterek wstecznych
  42. 15A – Sygnalizator o niewyłączonym oświetleniu zewnętrznym, Tablica przyrządów
  43. Zapasowy
  44. 25A – Zapalniczka
  45. 40A – Elektrowentylator nawiewu powietrza do kabiny samochodu z klimatyzacją
  46. 40A – Element grzewczy tylnej szyby
Zobacz także:  Opel Vectra C (2002-2008) - schematy bezpieczników i przekaźników



Skrzynka przekaźnikowa

Moduły te są montowane na płytce przekaźników przedziału pasażerskiego, na lewym pasie deski rozdzielczej.

Typ 1

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

Opis

F1 25 Autobus 9-osobowy: + Zasilanie bateryjne przed odcięciem baterii wyjście ogrzewania
F2 Autobus 9-osobowy: nieużywany
F3 25 Autobus 9-osobowy: Przekaźnik skraplacza
F4 5 Autobus 9-osobowy: + Zasilanie akumulatora przed odcięciem akumulatora sterowanie ogrzewaniem
Przekaźniki
A + Po zapłonie 1
B Nie w użyciu
C Prędkość zespołu wentylatora kabiny pasażerskiej 4
D Niezależne odcięcie ogrzewania
E Podgrzewany tylny ekran i lusterka boczne
R1 Autobus 9-osobowy: Klimatyzacja + zasilanie po zapłonie
R2 Autobus 9-osobowy: Skraplacz
720 Odcięcie klimatyzacji
731 Podgrzewana szyba przednia

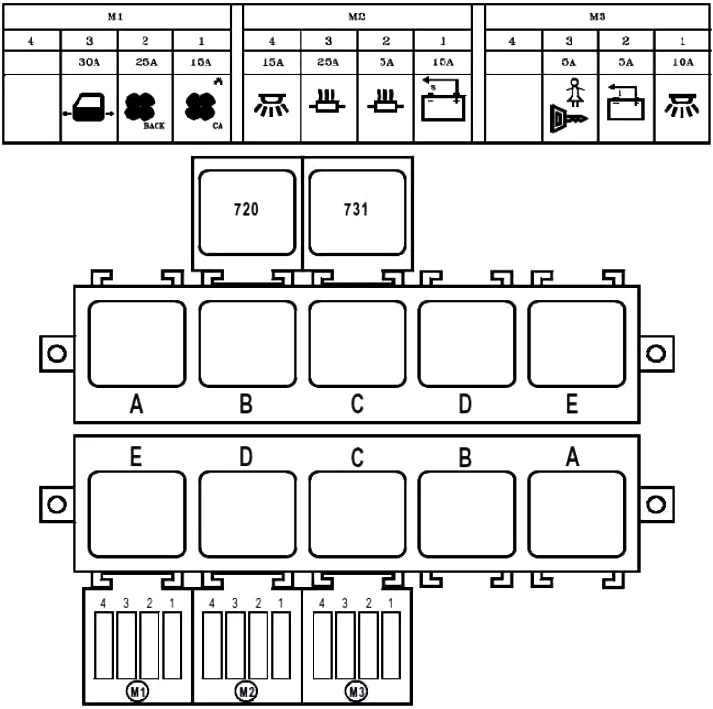

Typ 2

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

Opis

Moduł 1 (M1)
F1 15 Przekaźnik skraplacza
F2 25 + Za przekaźnikiem zapłonu 2
F3 30 Zasilanie elektryczne drzwi po odcięciu akumulatora
F4 Nie w użyciu
Moduł 2 (M2)
F1 15 Przekaźnik odcinający akumulator
F2 5 + Zasilanie akumulatora przed odcięciem akumulatora sterowanie ogrzewaniem
F3 25 + Zasilanie akumulatora przed odcięciem akumulatora wyjście grzania
F4 15 Sygnalizacja świetlna i na nogi + zasilanie bateryjne po odcięciu akumulatora
Moduł 3 (M3)
F1 10 + Zasilanie przekaźnika zapłonu 2 (299-752) – drzwi elektryczne – oświetlenie pasażera – centralny zamek
F2 5 Zatrzymanie awaryjne – wyłącznik otwarty
F3 5 Zamki drzwi tylnych + po zapłonie
F4 Nie w użyciu
Przekaźnik
720 Odcięcie klimatyzacji
Górny rząd
A + Po zapłonie 1
B Światła przeciwmgielne
C Prędkość zespołu wentylatora kabiny pasażerskiej 4
D Niezależne odcięcie ogrzewania
E Podgrzewany tylny ekran i lusterka boczne
Dolny rząd
A Odcięcie akumulatora
B Blokada odłączenia akumulatora
C + Po zapłonie 2
D Parownik
E Skraplacz

Bezpieczniki akumulatora

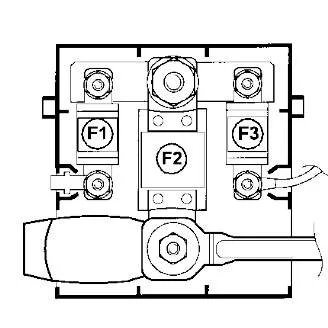

Bezpieczniki te znajdują się na dodatnim zacisku akumulatora.

Opel Movano A (1998-2010) - schematy bezpieczników i przekaźników

  • F1 40A Skrzynka bezpieczników w przedziale pasażerskim
  • F2 – 400A – Zasilanie skrzynki bezpiecznikowej obwodów zasilających, rozrusznika, układu rozruchowego
  • F3 – 40A – Bezpiecznik przekaźnika mocy komputera wtrysku
