Opel Mokka II (2020-2023) – schematy bezpieczników i przekaźników

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Mokka II z lat: 2020, 2021, 2022, 2023.

Opel Mokka II to druga generacja miejskiego crossovera z niemieckiej marki Opel. W latach 2021-2022 model ten przeszedł kilka zmian, aby nadążyć za wymaganiami rynku i oczekiwaniami klientów.

Pierwszą rzeczą, która rzuca się w oczy przy patrzeniu na Mokkę II z 2021 roku, jest zupełnie nowy, śmiały wygląd. Samochód zyskał charakterystyczny przedni grill z wypukłym logo Opla oraz ostrzegawcze reflektory LED. Wersja z roku 2022 nie przeszła zmian stylistycznych.

Pod maską Mokki II z 2021 roku znajdują się trzy różne jednostki napędowe. Podstawową opcją jest 1,2-litrowy silnik benzynowy o mocy 100 lub 130 KM. Opcjonalnie dostępna jest jednostka wysokoprężna 1,5-litrowa o mocy 110 KM. Wersja z 2022 roku również oferuje te same silniki. Wszystkie silniki są sprzężone z manualną skrzynią biegów lub automatyczną skrzynią biegów.

Wnętrze Mokki II z 2021 roku zostało również zmodernizowane i oferuje bardziej luksusowe wykończenie, a także nowoczesne funkcje i technologie. Wersja z 2022 roku nie przeszła zmian w zakresie wnętrza. Standardowe wyposażenie obejmuje m.in. klimatyzację, system multimedialny z ekranem dotykowym, Bluetooth, Apple CarPlay i Android Auto.

Co więcej, Mokka II z 2021 roku oferuje wiele zaawansowanych funkcji bezpieczeństwa, w tym system ostrzegania przed kolizją z automatycznym hamowaniem, asystent pasa ruchu, system monitorowania martwego pola oraz kamerę cofania. Wersja z 2022 roku również oferuje te same funkcje.

Wnioski: Opel Mokka II to dynamiczny i nowoczesny crossover, który oferuje zaawansowane technologie i funkcje bezpieczeństwa. Nowy wygląd, nowoczesne wnętrze oraz zaawansowane jednostki napędowe sprawiają, że Mokka II jest jednym z ciekawszych wyborów w segmencie crossoverów miejskich.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel Sintra (1996-1999) - schematy bezpieczników i przekaźników

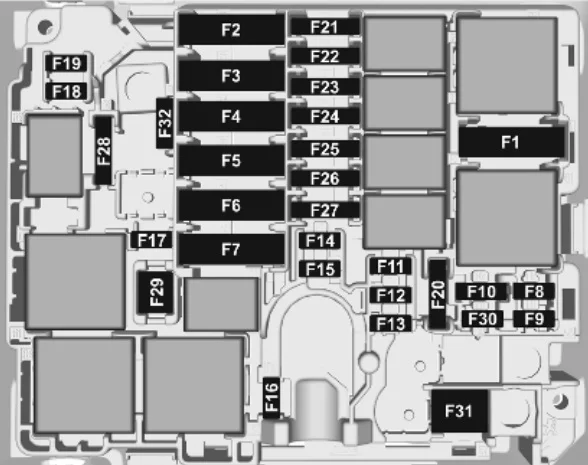

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Układ sterowania ogrzewania, wentylacji i klimatyzacji
F2 Układ hamulcowy
F3 Skrzynka bezpieczników (po prawej stronie deski rozdzielczej)
F4 Układ hamulcowy
F5 Moduł sterujący nadwozia
F6 Wentylator chłodnicy
F7 Moduł sterujący nadwozia
F8 Moduł sterujący silnika/pompa paliwa
F9 Czujnik NOX;

Czujnik wody w oleju napędowym.

F10 Moduł sterujący silnika
F11 Moduł sterujący silnika
F12 Złącze łącza diagnostycznego
F13 Moduł sterujący nadwozia
F14 Czujnik napięcia akumulatora
F15 Moduł sterujący przyczepy
F16 Prawy reflektor
F17 Moduł sterujący silnika/czujnik NOX
F18 Prawe światło drogowe
F19 Lewe światło drogowe
F20 Moduł sterujący silnika/pompa paliwa/grzałka oleju napędowego
F21 Rozrusznik
F22 Automatyczna skrzynia biegów
F23 Układ sterowania ogrzewania, wentylacji i klimatyzacji
F24 Układ sterowania ogrzewania, wentylacji i klimatyzacji
F25 Skrzynka bezpieczników (przyczepy)
F26
F27 Moduł sterujący nadwozia
F28 Układ selektywnej redukcji katalitycznej
F29 Wycieraczka przedniej szyby
F30 Jednostka sterująca świec żarowych silnika wysokoprężnego
F31 Układ sterowania ogrzewania, wentylacji i klimatyzacji
F32 Kierownica



Skrzynka bezpieczników w komorze silnika dla pojazdów z napędem elektrycznym

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Układ sterowania ogrzewania, wentylacji i klimatyzacji
F2 Układ hamulcowy
F3 Skrzynka bezpieczników (po prawej stronie deski rozdzielczej)
F4 Układ hamulcowy
F5
F6 Wentylator chłodnicy
F7 Moduł sterujący nadwozia
F8 Zawór układu klimatyzacji
F9 Jednostka sterująca pojazdu elektrycznego
F10 Jednostka sterująca pojazdu elektrycznego
F11 Jednostka sterująca pojazdu elektrycznego
F12 Złącze łącza diagnostycznego
F13 Moduł sterujący nadwozia/układ ogrzewania, wentylacji i klimatyzacji
F14
F15 Wtyczka usługi E-Service
F16 Prawy reflektor
F17
F18 Prawe światło drogowe
F19 Lewe światło drogowe
F20 Jednostka sterująca pojazdu elektrycznego
F21
F22 Wentylator chłodnicy;

Pompa próżniowa;

Jednostka sterująca pojazdu elektrycznego.

F23 Przetwornica AC/DC;

Przetwornica DC/DC.

F24
F25 Interfejs akumulatora wysokiego napięcia
F26 Regulator silnika (silnik elektryczny z inwerterem)
F27 Moduł sterujący nadwozia
F28
F29 Wycieraczka przedniej szyby
F30 Moduł sterujący nadwozia
F31 Moduł sterujący nadwozia
F32 Kierownica

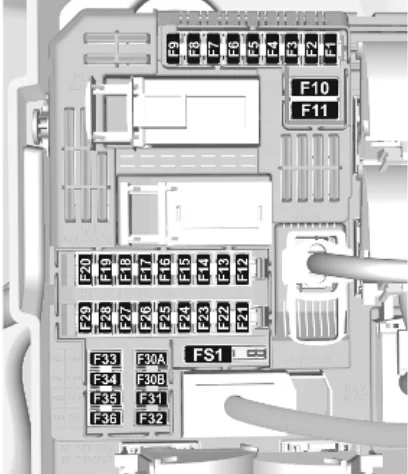

Skrzynka bezpieczników w desce rozdzielczej

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się pod pokrywą w desce rozdzielczej.

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Czujnik radarowy;

Układ kierowniczy;

Wyłącznik sprzęgła.

F2
F3 Ładowanie indukcyjne;

Obsługa bezkluczykowa.

F4 Sygnał dźwiękowy
F5 Spryskiwacz przedniej szyby
F6 Spryskiwacz przedniej szyby
F7 USB
F8 Wycieraczka tylna
F9 Oświetlenie wnętrza
F10 Centralny zamek
F11 Centralny zamek
F12 Złącze modułu diagnostycznego
F13 Układ sterowania ogrzewania, wentylacji i klimatyzacji
F14 Alarm;

System Opel Connect;

Obsługa bezkluczykowa.

F15
F16
F17 Zestaw wskaźników
F18
F19
F20
F21 Przycisk zasilania;

Zabezpieczenie przed kradzieżą.

F22 Czujnik deszczu;

Czujnik światła;

Kamera.

F23 Lampka kontrolna pasa bezpieczeństwa;

Płyn hamulcowy;

Przyczepa.

F24 Infotainment;

Układ ułatwiający parkowanie;

Kamera wsteczna.

F25 Poduszka powietrzna
F26
F27 Autoalarm
F28 Przyczepa
F29 Infotainment
F30
F31 Zapalniczka;

Gniazdko zasilania 12 V.

F32 Podgrzewana kierownica
F33 Układ sterowania ogrzewania, wentylacji i klimatyzacji;

Automatyczna skrzynia biegów.

F34 Układ ułatwiający parkowanie;

Regulacja lusterek zewnętrznych.

F35 Światła zewnętrzne
F36 Oświetlenie wnętrza

Skrzynka bezpieczników w przedziale pasażerskim dla pojazdów z napędem elektrycznym

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Czujnik radarowy;

Układ kierowniczy;

Wyłącznik sprzęgła.

F2
F3 Ładowanie indukcyjne;

Obsługa bezkluczykowa.

F4 Sygnał dźwiękowy
F5 Spryskiwacz przedniej szyby
F6 Spryskiwacz przedniej szyby
F7 USB
F8 Wycieraczka tylna
F9 Oświetlenie wnętrza
F10 Centralny zamek
F11 Centralny zamek
F12 Złącze modułu diagnostycznego
F13 Moduł ogrzewania, wentylacji i klimatyzacji;

Panel przedni radioodbiornika.

F14 Alarm;

System Opel Connect;

Obsługa bezkluczykowa.

F15 Moduł elektroniczny przełącznika;

Jednostka sterująca reflektora.

F16 Urządzenie rozdzielające sieci niskiego napięcia
F17 Zestaw wskaźników
F18 Przeznaczone wyłącznie dla wyposażenia z rynku posprzedażnego
F19 Element sterujący na kolumnie kierownicy
F20
F21 Przycisk zasilania
F22 Czujnik deszczu;

Czujnik światła;

Kamera.

F23 Lampka kontrolna pasa bezpieczeństwa;

Płyn hamulcowy;

Przyczepa.

F24 Infotainment;

Układ ułatwiający parkowanie;

Kamera wsteczna.

F25 Poduszka powietrzna
F26
F27 Autoalarm
F28 Przyczepa
F29 Infotainment
F30
F31 Zapalniczka;

Gniazdko zasilania 12 V.

F32 Podgrzewana kierownica
F33 Ostrzeżenie dla pieszych;

Klimatyzacja wstępna.

F34 Układ ułatwiający parkowanie;

Regulacja lusterek zewnętrznych.

F35 Światła zewnętrzne
F36 Oświetlenie wnętrza

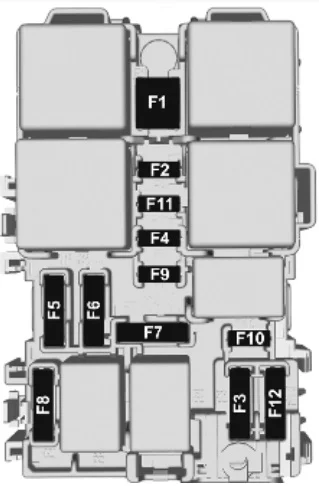

Skrzynka bezpieczników po prawej stronie deski rozdzielczej

W samochodach z kierownicą po lewej stronie skrzynka ta znajduje się za osłoną w drugim ze schowków deski rozdzielczej.

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Opel Mokka II (2021-2022) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Ogrzewanie tylnej szyby
F2 Ogrzewanie lusterek zewnętrznych
F3 Szyby otwierane elektrycznie, przednie
F4 Regulacja lusterek zewnętrznych;

Lusterka składane.

F5 Szyby otwierane elektrycznie, tylne
F6
F7
F8
F9
F10 Podgrzewanie przednich foteli
F11
F12
