W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Frontera z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Opel Frontera to samochód terenowy, który był produkowany przez niemiecką markę Opel w latach 1998-2004. Opel Frontera był sprzedawany w Europie, Australii i Nowej Zelandii, gdzie był oferowany pod różnymi nazwami, w tym jako Vauxhall Frontera, Holden Frontera i Isuzu MU.
Opel Frontera miał dostępne trzy wersje nadwozia: dwudrzwiowy SUV, czterodrzwiowy SUV i czterodrzwiowy pickup. Wszystkie wersje były oferowane z napędem na cztery koła, a także z różnymi silnikami benzynowymi i wysokoprężnymi, w tym 2,2-litrowym i 2,5-litrowym silnikiem Diesla.
W standardzie samochód był wyposażony w elektroniczny system kontroli trakcji, hamulce tarczowe z przodu i z tyłu oraz system ABS. W wyższych wersjach wyposażenia był oferowany m.in. skórzany kierownica i fotele, automatyczna klimatyzacja oraz system audio z odtwarzaczem CD.
Opel Frontera był dobrze przyjęty przez użytkowników dzięki swojej trwałości, niezawodności i zdolności do pokonywania trudnego terenu. Miał również dobre recenzje w testach zderzeniowych, co przyczyniło się do jego popularności wśród kierowców poszukujących bezpiecznego i niezawodnego samochodu terenowego.
Wraz z końcem produkcji w 2004 roku, Opel Frontera został zastąpiony przez model Antara, który był oferowany jako bardziej luksusowy samochód terenowy, lecz nie zyskał takiej popularności jak jego poprzednik.

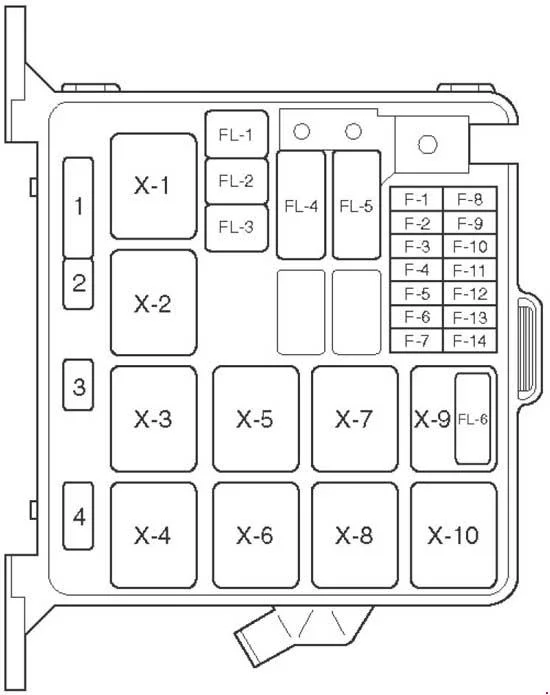

Skrzynka bezpieczników komory silnika

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Światło ostrzegawcze | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Jednostka sterująca alarmem i przekaźnikiem, klakson, klakson przeciwkradzieżowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Silnik dmuchawy, rezystor dmuchawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | Przekaźnik termostatu klimatyzacji, termostat elektroniczny, przekaźnik sprężarki klimatyzacji, sprzęgło magnetyczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Reflektor – lewy, lampka kontrolna świateł drogowych, przekaźnik świateł przeciwmgielnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Reflektor – prawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Czujnik tlenu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20 | Pompa paliwowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Moduł sterujący silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL1 | 60 | EKUZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL2 | 30 | 6VD1: Zespół wentylatora skraplacza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL4 | 100 | Wyłącznik zapłonu, przekaźnik rozrusznika, klimatyzacja, generator, przekaźnik nagrzewnicy, Bezpiecznik: F10, FL1, FL2, FL5, FL6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL5 | 60 | Wyłącznik zapłonu, przekaźnik pompy paliwa, przekaźnik modułu sterującego silnika, moduł układu napędowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL6 | 30 | X22SE: przekaźnik wentylatora elektrycznego, wentylator elektryczny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X1 | Reflektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X2 | Światła przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X3 | Rozrusznik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X4 | Sprężarka klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X5 | Termo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X6 | Podgrzewacz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X7 | Pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X8 | Moduł sterujący silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X9 | 6VD1: Wentylator skraplacza | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X10 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dioda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Hamulec | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

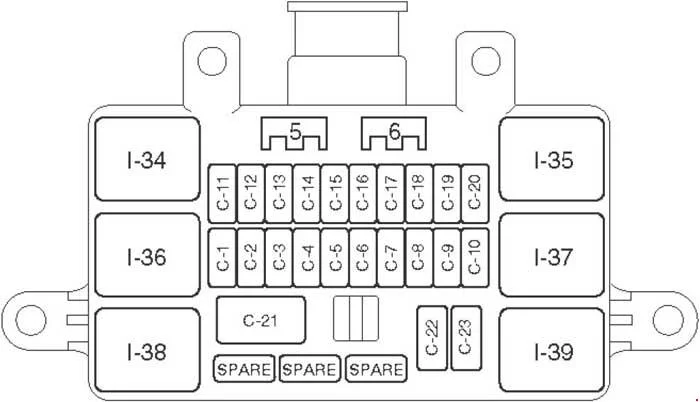

Skrzynka bezpieczników w przedziale pasażerskim

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 20 | Przekaźnik gniazda akcesoriów, gniazdo akcesoriów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 10 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | 15 | Zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | 15 | Przekaźnik tylny, światło postojowe i światło obrysowe boczne, światło tylne Oświetlenie tablicy rejestracyjnej, kontroler oświetlenia, światło oświetlenia, jednostka sterująca wszystkich wskaźników zmiany biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 10 | Światło stopu, Światło kopuły, Światło dodatkowe – lewe, Światło dodatkowe – prawe, Światło dodatkowe lewe z tyłu, Światło dodatkowe prawe z tyłu, Światło bagażnika, Jednostka sterująca alarmem i przekaźnikiem, Zegar cyfrowy, Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 15 | Wyłącznik świateł stop, Tylne światło zespolone – lewe, Tylne światło zespolone – prawe, Wysoko zamontowane światło stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 20 | Zamek drzwi przednich i okno elektryczne SW, siłownik zamka drzwi, lampka kontrolna zabezpieczenia przed kradzieżą | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 10 | Odmgławiacz luster | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | 15 | Tylny odmgławiacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 15 | Tylny odmgławiacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 15 | Lampki kontrolne i ostrzegawcze (miernik), Licznik, Czujnik prędkości pojazdu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 15 | Generator, główny przekaźnik ECM, zawór przełączający podciśnienie (VSV); elektromagnes odpowietrzający, napęd cewki, moduł układu napędowego (PCM), zawór EGR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | 15 | Cewka zapłonowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | 15 | Tryb SW, PCM, włączony kierunkowskaz, światło cofania, tempomat, jednostka sterująca wskaźnika zmiany biegów A/T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C15 | 15 | Jednostka sterująca alarmem i przekaźnikiem, przekaźnik odmgławiacza tylnego, odmgławiacz lusterek – lewe, odmgławiacz lusterek – prawe, odmgławiacz tylny SW, przekaźnik podnośnika szyb, jednostka sterująca, przekaźnik blokady zmiany biegów, jednostka sterująca 4WD, zawór przełączający podciśnienie (VSV); oś przednia (c), zawór przełączający podciśnienie (VSV); Oś przednia (d) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | 20 | Silnik wycieraczek szyby przedniej, silnik spryskiwacza szyby przedniej, jednostka sterująca alarmem i przekaźnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C17 | 10 | Silnik tylnej wycieraczki, silnik tylnej spryskiwacza, alarm i przekaźnik i jednostka sterująca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C19 | 15 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C20 | 10 | Rozrusznik, przekaźnik rozrusznika, sterownik antykradzieżowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C21 | 30 | Przekaźnik okna elektrycznego, okno elektryczne SW, silnik okna elektrycznego, silnik szyberdachu, jednostka sterująca szyberdachem, szyberdach SW, zatrzymanie bezpieczeństwa SW, ogranicznik SW, przełącznik fotela elektrycznego, silnik przechyłu przedniego i SW, silnik przechyłu tylnego i SW, silnik przesuwny , Re-cliner moror & SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C22 | 10 | Lampka ostrzegawcza SRS, SDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I34 | Światła tylne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I35 | Zasilanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I36 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I37 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I38 | gniazdo AC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I39 | Tylny odmgławiacz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dioda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Tylna klapa SW, drzwi SW. Światło zagłady | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Jednostka sterująca alarmem i przekaźnikiem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skrzynka przekaźników komory silnika

| Numer | Opis |
| X15 | X22SE: Wentylator chłodzący (wysoka prędkość) |
| X16 | X22SE: Wentylator chłodzący (niska prędkość) |
