Opel Astra F (1991-2002) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra F z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Opel Astra F to samochód osobowy z segmentu kompaktowego, który był produkowany w latach 1991-1998. Model ten był trzecią generacją popularnej Astry, a jego premiera odbyła się w 1991 roku.

Astra F zyskała wiele pozytywnych opinii za swoje osiągi i przestronne wnętrze, które było w stanie pomieścić pięć osób. Samochód był oferowany w różnych wersjach silnikowych, w tym benzynowych i diesla, o pojemności od 1,4 do 2,0 litra.

Astra F była wyposażona w wiele innowacyjnych rozwiązań, takich jak ABS i poduszki powietrzne, które były w tamtych czasach rzadkością w samochodach klasy kompaktowej. Ponadto, samochód oferował również wiele udogodnień, takich jak klimatyzacja, elektrycznie sterowane szyby i lusterka oraz system audio z radiem i odtwarzaczem kasetowym.

Opel Astra F był również bardzo popularny w motorsporcie, zwłaszcza w rajdach. W 1993 roku Astra F zdobyła tytuł mistrza Europy w rajdach samochodowych, co przyczyniło się do zwiększenia zainteresowania tą serią samochodów.

Mimo że Opel Astra F jest już przestarzałym modelem, wciąż cieszy się dużą popularnością wśród miłośników motoryzacji i kolekcjonerów. Samochód ten był wyjątkowym produktem, który wprowadził wiele innowacji do swojej klasy i pomógł Oplowi zdobyć uznanie na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Główna skrzynka bezpieczników

Znajduje się pod deską rozdzielczą po stronie kierowcy.

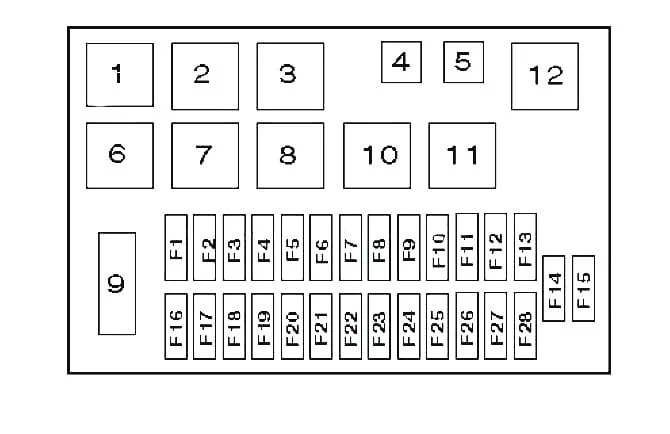

Opel Astra F (1991-2002) - schematy bezpieczników i przekaźników

Opis

1 Podgrzewany przekaźnik lustrzany
2 Przekaźnik – przerywacz kierunkowskazów
3 Przekaźnik przerywanego działania wycieraczki tylnej szyby
4 Przekaźnik świateł przeciwmgielnych
5 Przekaźnik tylnego światła przeciwmgielnego
6 Przekaźnik przerywanej pracy wycieraczki/spryskiwacza przedniej szyby
7 Podgrzewany przekaźnik tylnej szyby
8 Reflektory na brzęczyk ostrzegawczy
9 Złącze diagnostyczne (DLC)
10 Przekaźnik silnika przełącznika powietrza dolotowego 1 (klimatyzacja)
11 Przekaźnik opóźnienia spryskiwaczy reflektorów
12 Przekaźnik silnika klapy wlotu powietrza 2 (klimatyzacja)
F1 20A Centralny zamek
F2 Pompa paliwowa 20A
F3 30A Klakson, wycieraczka i spryskiwacz przedniej szyby, opóźnienie wyłączenia wycieraczek szyby, silniki wycieraczek przedniej / tylnej szyby, spryskiwacze reflektorów
F4 10A Reflektor lewy – światła mijania, reflektor elektryczny – lewy, sterowanie lamp
F5 10A Reflektor prawy – światła mijania, napęd elektryczny reflektorów – prawy, sterowanie lampami
F6 10A System sterowania automatyczną skrzynią biegów, system sterowania ABS, ESP
F7 10A Wskaźnik ostrzegawczy / brzęczyk, lusterka, oświetlenie schowka, system audio, tylny przekaźnik odmgławiacza, wentylator chłodnicy (diesel)
F8 20A Wyjście złącza osprzętu elektrycznego przyczepy
F9 10A Reflektor włączony, komputer pokładowy, światła do jazdy dziennej
F10 30A Elektryczne szyby, pokrywa bagażnika
F11 10A Tylne światło przeciwmgielne
F12 10A Światło drogowe – lewy reflektor
F13 10A Światło drogowe – prawy reflektor
F14 30A Elektryczny termowentylator, sterowanie klimatyzacją
F15 Wentylator chłodnicy 30A
F 16 30A Podgrzewana tylna szyba
F17 20A Światła przeciwmgielne/światła przeciwmgielne
F18 10A Lewe światła postojowe
F19 Oświetlenie tablicy rejestracyjnej 10A, światła zestawu wskaźników, prawe światła postojowe, jednostka audio
F20 20A Światła cofania, zapalniczka, podgrzewane siedzenia
F21 30A Silnik wentylatora chłodnicy klimatyzacji sterowania klimatyzacją
F22 Okna elektryczne 30A
F23 Spryskiwacze reflektorów 30A
F24 20A Komputer pokładowy, kierunkowskaz/światła awaryjne, system audio, lampy wewnętrzne, zegar, światła awaryjne, podświetlenie/lampa bagażnika
F25 10A Elektroniczna jednostka sterująca do automatycznej skrzyni biegów
F26 Wentylator chłodnicy 30A – Diesel
F27 10A Światła do jazdy dziennej
F28 15A Światła stopu, kierunkowskazy, ABS ABS, światła awaryjne

Z tyłu mogą znajdować się: bezpiecznik wentylatora chłodzącego, przekaźnik rozrusznika, bezpiecznik wentylatora pieca.

Dodatkowa skrzynka

Na prawej ścianie pod deską rozdzielczą mogą znajdować się oddzielne jednostki sterujące:

Opel Astra F (1991-2002) - schematy bezpieczników i przekaźników

  1. Elektroniczna jednostka sterująca centralnego zamka
  2. Elektroniczna jednostka sterująca alarmu przeciwkradzieżowego
  3. Elektroniczna jednostka sterująca silnika
  4. Przekaźnik pompy paliwa

Komora silnika

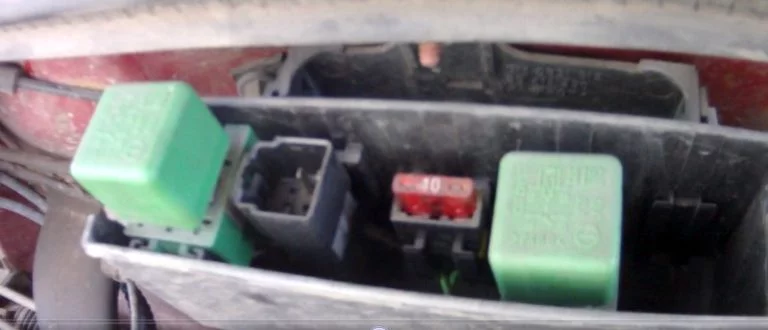

Znajduje się z tyłu komory silnika.

Opel Astra F (1991-2002) - schematy bezpieczników i przekaźników

Aktualny schemat zostanie wydrukowany na okładce bloku.

Typ 1

  1. Przekaźnik silnika wentylatora skraplacza klimatyzacji 1
  2. Przekaźnik silnika wentylatora skraplacza klimatyzacji 2
  3. Przekaźnik silnika wentylatora chłodzącego
  4. Przekaźnik wentylatora skraplacza klimatyzacji 3

Typ 2

  1. Bezpiecznik spryskiwacza reflektorów
  2. Przekaźnik spryskiwaczy reflektorów
  3. Przekaźnik klaksonowy
  4. Bezpiecznik klaksonu

Typ 3

1 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
2 Przekaźnik silnika wentylatora skraplacza klimatyzacji — olej napędowy
3 Przekaźnik klaksonowy
4 Przekaźnik silnika wentylatora chłodzącego
F1 (30A) Klakson
F2 (10A) Przełącznik sprężarki klimatyzacji

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
