W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Murano Z51 z lat: 2009, 2010, 2011, 2012, 2013, 2014.
Nissan Murano Z51 to kolejna generacja luksusowego crossovera SUV o nazwie Murano, produkowana przez firmę Nissan w latach 2008-2014. Model ten wprowadził wiele ulepszeń i zmian w porównaniu do poprzednika, oferując nowoczesny design, wyższy poziom wyposażenia i udoskonalone technologie.
Pod względem stylistycznym, Nissan Murano Z51 charakteryzował się smukłymi liniami, dynamicznym wyglądem i charakterystycznym przodem z dużymi, wyrazistymi reflektorami. Jego sylwetka była bardziej aerodynamiczna, a wykończenie zewnętrzne było nowoczesne i atrakcyjne.
Wnętrze Murano Z51 oferowało przestronną kabinę pasażerską z wysokiej jakości materiałami wykończeniowymi i starannie zaprojektowanym układem ergonomicznym. Samochód oferował wygodne siedzenia, dużo miejsca dla pasażerów i bagażu oraz liczne schowki na przedmioty osobiste. Dodatkowo, Murano Z51 oferował bogate wyposażenie, w tym systemy multimedialne, nawigację, skórzaną tapicerkę i wiele innych luksusowych funkcji.
Pod maską Murano Z51 można było znaleźć mocne i wydajne silniki benzynowe V6, które zapewniały dynamiczną jazdę i płynne przyspieszenie. Dostępne były różne wersje silnikowe, w zależności od preferencji i potrzeb kierowcy.
Nissan Murano Z51 był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak ABS, system kontroli trakcji, system kontroli stabilności, poduszki powietrzne i wiele innych, zapewniając wysoki poziom ochrony dla kierowcy i pasażerów.
Pod względem jazdy, Murano Z51 oferował płynną i komfortową jazdę, zarówno na drogach miejskich, jak i podczas dłuższych podróży. System napędu na cztery koła zapewniał doskonałą trakcję i stabilność na różnego rodzaju nawierzchniach.
Podsumowując, Nissan Murano Z51 to luksusowy crossover SUV, który oferuje nowoczesny design, przestronne wnętrze, mocne silniki i zaawansowane technologie. Jest to samochód, który zapewnia komfort, styl i wydajność, będąc atrakcyjną opcją dla tych, którzy poszukują luksusowego SUV-a.
Skrzynka bezpieczników tablicy rozdzielczej

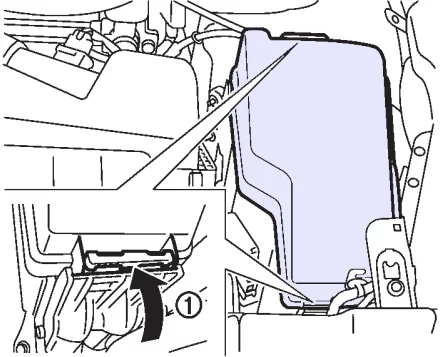

Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
Tył

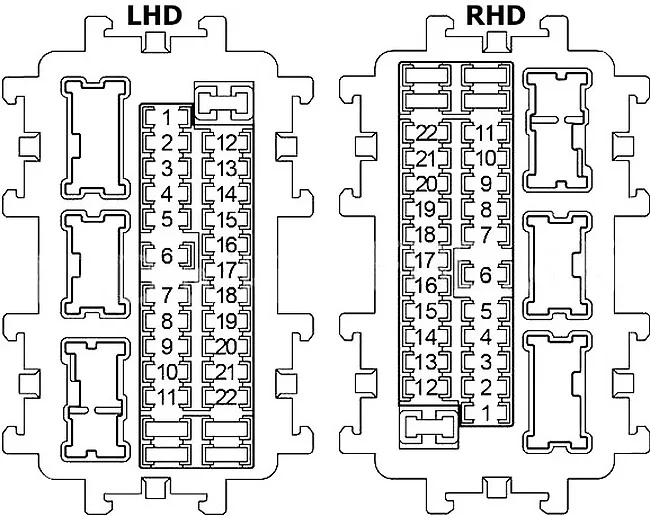

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Przednie podgrzewane siedzenie |
| 2 | 10 | Jednostka czujnika diagnostyki poduszki powietrznej |
| 3 | 10 | Automatyczna jednostka sterująca tylnymi drzwiami, przełącznik hamulca ASCD, przełącznik świateł stopu, silnik celowania reflektorów, elektrozawór sterujący mocowaniem silnika sterowany elektronicznie, złącze łącza danych, czujnik kąta skrętu, wzmacniacz klimatyzacji, przekaźnik podgrzewanego siedzenia, jednostka sterująca wspomagania kierownicy, BCM (nadwozie Moduł sterowania), jednostka sterująca Navi, złącze opcjonalne, rozdzielacz wideo, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, jednostka sterująca automatycznego poziomowania |
| 4 | 10 | Licznik kombinowany, przekaźnik lampy zapasowej |
| 5 | 10 | Przekaźnik otwierania pokrywy paliwa |
| 6 | 10 | Inteligentny brzęczyk ostrzegawczy kluczyka, złącze łącza danych, wzmacniacz klimatyzacji, automatyczna jednostka sterująca tylnymi drzwiami, automatyczny brzęczyk ostrzegawczy tylnych drzwi, czujnik przechyłu pojazdu, jednostka sterująca syreną, jednostka sterująca powrotem zasilania tylnego oparcia, czujnik światła i deszczu |
| 7 | 10 | Przełącznik świateł stopu, BCM (moduł kontroli nadwozia) |
| 8 | – | Nieużywany |
| 9 | 10 | Gniazdo klucza, lampka kontrolna bezpieczeństwa, przycisk zapłonu |
| 10 | 10 | Przełącznik pamięci siedzenia, BCM (moduł kontroli nadwozia) |
| 11 | 10 | Licznik kombinowany, moduł sterowania przekładnią (TCM) |
| 12 | – | Nieużywany |
| 13 | 10 | Odmgławiacz lusterek zewnętrznych, wzmacniacz klimatyzacji |
| 14 | 20 | Odmgławiacz tylnej szyby |
| 15 | 20 | Odmgławiacz tylnej szyby |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 15 | Gniazdo zapalniczki |
| 19 | 10 | Audio, przedni wyświetlacz, wzmacniacz klimatyzacji, tylny wyświetlacz, jednostka sterująca Navi, odtwarzacz DVD, dystrybutor wideo, jednostka sterująca kamerą, przekaźnik gniazda zasilania, BCM (moduł kontroli nadwozia), przełącznik wielofunkcyjny, przełącznik zdalnego sterowania lusterkiem drzwiowym |
| 20 | 15 | Przednie gniazdo zasilania |
| 21 | 15 | Silnik dmuchawy |
| 22 | 15 | Silnik dmuchawy |

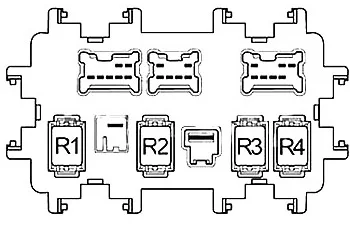

| Przekaźniki | ||
| R1 | Zapłon | |
| R2 | Odmgławiacz tylnej szyby | |
| R3 | Akcesorium | |
| R4 | Dmuchawa przednia |
Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 23 | 15 | Wzmacniacz BOSE |
| 24 | 15 | Wzmacniacz BOSE |
| 25 | 15 | Głośnik niskotonowy |
| 31 | 20 | Złącze opcjonalne |
| 32 | 15 | Jednostka sterująca powrotem mocy tylnego oparcia |
| 33 | 20 | Przekaźnik gniazda zasilania |
| 34 | 20 | Przekaźnik podgrzewania siedzeń |
| 35 | 20 | Audio, wyświetlacz przedni, wyświetlacz tylny, jednostka sterująca Navi, odtwarzacz DVD, dystrybutor wideo, jednostka sterująca kamerą |
| 36 | 15 | Jednostka sterująca 4WD |
| 37 | 10 | Przekaźnik klaksonowy |
| 38 | 15 | Generator, przekaźnik klaksonu bezpieczeństwa pojazdu |
| F | 40 | ABS |
| g | 40 | ABS |
| h | – | Nieużywany |
| i | 50 | Przekaźnik zapłonu (bezpieczniki 1, 2, 3, 4), IPDM E/R |
| J | 40 | Wyłącznik automatyczny (moduł automatycznego sterowania tylnymi drzwiami) |
| K | 40 | Przekaźnik wentylatora chłodzącego 2, przekaźnik wentylatora chłodzącego 3 |
| L | 40 | BCM (moduł kontroli nadwozia), wyłącznik automatyczny (jednostka sterująca automatycznego pozycjonera napędu, kontrola siedzenia kierowcy, przełącznik podparcia lędźwiowego) |
| m | 40 | Silnik wentylatora chłodzącego 1 |
| 41 | 15 | Przekaźnik pompy paliwa |
| 42 | 10 | Przekaźnik wentylatora chłodzącego 2, przekaźnik wentylatora chłodzącego 3 |
| 43 | 10 | Dodatkowy czujnik prędkości, moduł sterujący skrzyni biegów (TCM) |
| 44 | 10 | Wtryskiwacze, moduł sterujący silnika (ECM) |
| 45 | 10 | ABS, jednostka sterująca 4WD |
| 46 | 15 | Czujnik stosunku paliwa do powietrza, podgrzewany czujnik tlenu |
| 47 | 10 | Przełącznik kombinowany |
| 48 | 10 | Przekaźnik blokady kierownicy |
| 49 | 10 | Przekaźnik klimatyzatora |
| 50 | 15 | Przekaźnik modułu sterującego silnika (elektromagnes sterujący VIAS, zawór elektromagnetyczny sterujący rozrządem zaworów dolotowych, skraplacz, cewki zapłonowe, moduł sterujący silnika, czujnik masowego przepływu powietrza, zawór elektromagnetyczny sterujący objętością przedmuchu pochłaniacza EVAP) |
| 51 | 15 | Przekaźnik silnika sterującego przepustnicą |
| 52 | 10 | Lampa postojowa |
| 53 | 10 | Tylna lampa zespolona, lampa tablicy rejestracyjnej, centralna lampa nastrojowa, lampa mapy, przełącznik podgrzewanego siedzenia przedniego, przełącznik podgrzewanego siedzenia tylnego, złącze opcji, wyłącznik ESP, przełącznik blokady 4WD, oświetlenie popielniczki, oświetlenie klastra, lampka schowka na rękawiczki, przełącznik kombinowany (spiralny) Kabel), przełącznik zagrożeń, oświetlenie urządzenia sterującego, automatyczny przełącznik główny tylnych drzwi, automatyczny przełącznik drzwi 8ack, przedni przełącznik powrotny zasilania, przełącznik wielofunkcyjny, jednostka sterująca Navi, odtwarzacz DVD, przełącznik zdalnego sterowania lusterek zewnętrznych, oświetlenie klamki drzwi przednich, automatyczny poziomator – jednostka sterująca |
| 54 | 10 | Reflektor wysoki (lewy) |
| 55 | 10 | Reflektor wysoki (prawy) |
| 56 | 15 | Niski reflektor (lewy) |
| 57 | 15 | Reflektor niski (prawy) |
| 58 | 15 | Przekaźnik przednich świateł przeciwmgielnych |
| 59 | 10 | Przekaźnik świateł do jazdy dziennej |
| 60 | 30 | Przekaźnik wycieraczek przednich |
| 61 | 40 | Przekaźnik spryskiwaczy reflektorów |
| R1 | – | Przekaźnik klaksonowy |
Blok topikowy (główne bezpieczniki)

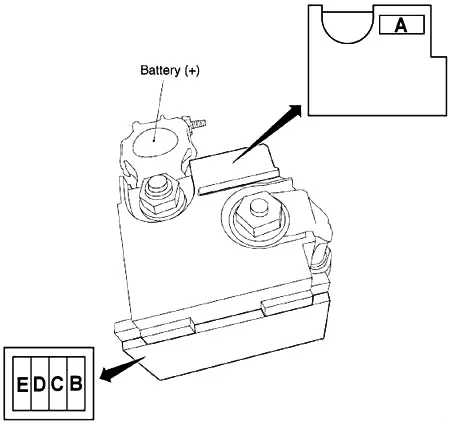

Znajduje się na dodatnim zacisku akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 250 | Generator, rozrusznik, bezpieczniki B, C |
| B | 100 | Bezpieczniki F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Wysoki przekaźnik reflektorów (bezpieczniki 54, 55), niski przekaźnik reflektorów (bezpieczniki 56, 57), przekaźnik świateł tylnych (bezpieczniki 52, 53), bezpieczniki 58, 59, 60 |
| D | 100 | Przekaźnik akcesoriów (bezpieczniki 18, 19, 20), przekaźnik odmgławiacza tylnej szyby (bezpieczniki 13, 14, 15), przekaźnik dmuchawy (bezpieczniki 21, 22), bezpieczniki 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| E | 80 | Przekaźnik zapłonu (bezpieczniki 41, 42, 43, 44, 45, 46, 47), bezpieczniki 48, 49, 50, 51 |
