MINI Cooper, One i Clubman (R55, R56, R57) to kolejna generacja samochodów marki MINI, wprowadzona na rynek w latach 2006-2014. Samochody te były dostępne w wersji hatchback (Cooper i One) oraz kombi (Clubman). Oto kilka informacji na temat tych modeli:

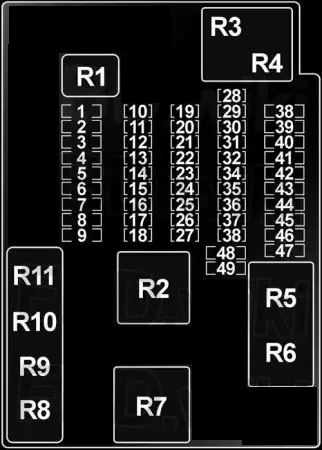

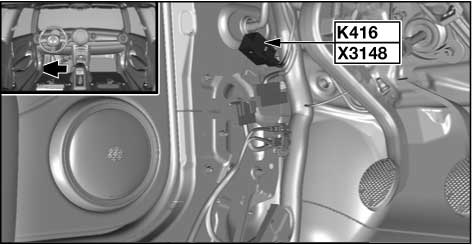

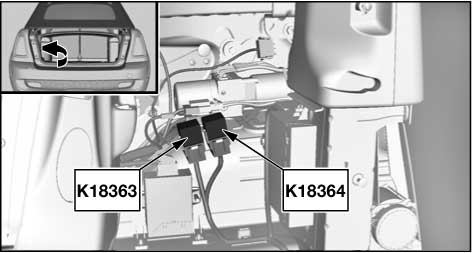

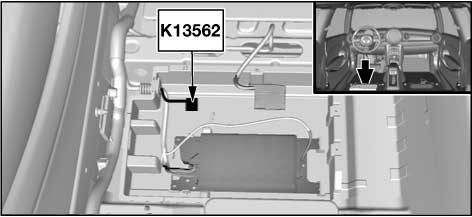

Skrzynka bezpieczników w przedziale pasażerskim (12.2008→)

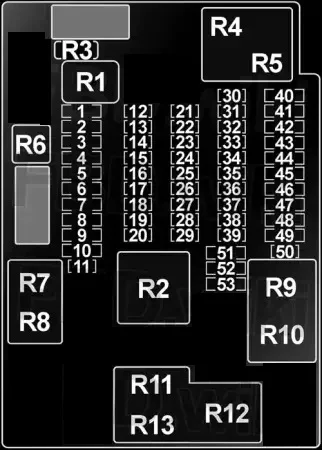

Skrzynka bezpieczników w przedziale pasażerskim (→11.2008)
| Numer |
Ampery [A] |
Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | →11.2008: Gniazdo przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Przekaźnik spryskiwacza reflektorów, przekaźnik pompy spryskiwacza reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | →11.2008: Przekaźnik spryskiwaczy reflektorów, przekaźnik pompy spryskiwaczy reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Moduł przyczepy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | →11.2008: Moduł przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Moduł przestrzeni na nogi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | →11.2008: Moduł przestrzeni na nogi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 12.2008-08.2009: Wzmacniacz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | →11.2008: Wzmacniacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Szyberdach | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | R57: Moduł składanego dachu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | →11.2008: Szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 12.2008→: Gniazdo przyczepy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Moduł na nogi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | →11.2008: Zamek systemu drzwi kierowcy, Zamek drzwi pasażera, Centralny zamek klapki wlewu paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Silnik szyby tylnej po stronie kierowcy, Silnik szyby tylnej po stronie pasażera |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | →11.2008: Złącze telefoniczne (płyta bazowa, ULF-SBX-H lub ULF SBX) lub telefoniczne pakiety modernizacyjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008 → (R57): Silnik tylnego prawego okna elektrycznego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | →11.2008: Moduł wideo, tuner cyfrowy US, odbiornik satelitarny, tuner cyfrowy, nawigacja (Japonia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 12.2008→: Blokada systemu drzwi kierowcy, Blokada systemu drzwi pasażera, Centralny zamek klapki wlewu paliwa (USA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | →11.2008: Zmieniarka CD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008-02.2011: Złącze telefoniczne (płyta bazowa, ULF-SBX-H lub ULF SBX) lub telefoniczne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 03.2011→: Telefon (płyta bazowa, hub USB) lub Combox | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | →11.2008: Kontrola skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008-07.2010: Moduł wideo, Tuner cyfrowy US, Odbiornik satelitarny, Tuner cyfrowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→ (Japonia): Nawigacja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | →11.2008: Oświetlenie lusterka kosmetycznego, Dachowa jednostka sterująca, Oświetlenie bagażnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008-07.2010: Zmieniarka CD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | →11.2008: Centrum przełączania kolumny kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 12.2008→: Kontrola skrzyni biegów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | →11.2008: Dynamiczna kontrola stabilności (DSC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→: Światła lusterek kosmetycznych, Dachowa jednostka sterująca, Oświetlenie bagażnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | →11.2008: Czujnik deszczu/reflektorów, kontrola ciśnienia w oponach (RDC), jednostka zmiany biegów Hydraulec (automatyczna skrzynia biegów), przełącznik położenia dźwigni zmiany biegów (automatyczna skrzynia biegów), DC/DC Coverter (manualna skrzynia biegów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→: Centralka przełącznika kolumny kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | →11.2008: Układ ogrzewania/klimatyzacji, oświetlenie schowka na rękawiczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Dynamiczna kontrola stabilności (DSC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | →11.2008: Jednostka kontroli dostępu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Czujnik deszczu/reflektorów, kontrola ciśnienia w oponach (RDC), jednostka zmiany biegów Hydraulec (automatyczna skrzynia biegów), przełącznik położenia dźwigni zmiany biegów (automatyczna skrzynia biegów), DC/DC Coverter (ręczna skrzynia biegów) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | →11.2008: Składanie lusterek zewnętrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→: Układ ogrzewania/klimatyzacji, oświetlenie schowka na rękawiczki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | →11.2008: MINI Joystick, Radio, Centralny Wyświetlacz Informacyjny (z CCC/M-ASK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→: Kontrola Jednostka kontroli dostępu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | →11.2008: Przekaźnik tylnej wycieraczki, silnik tylnej wycieraczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 12.2008→: Lusterko zewnętrzne składane | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | →11.2008: Przekaźnik sprzęgła sprężarki klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→: MINI Joystick, Radio (12.2008-08.2010), Centralny Wyświetlacz Informacyjny (z CCC/M-ASK) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | →11.2008: Pompka spryskiwacza szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008→: Przekaźnik sprzęgła sprężarki klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5 | →11.2008: Elektrochromowe wewnętrzne lusterko wsteczne, przełącznik położenia dźwigni zmiany biegów (USA, Kanada, Australia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 12.2008→: Pompka spryskiwacza szyby przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7,5 | →11.2008: Syrena z czujnikiem alarmu przechyłu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Elektrochromowe wewnętrzne lusterko wsteczne, przełącznik położenia dźwigni zmiany biegów (USA, Kanada, Australia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | →11.2008: Gniazdo OBD II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 12.2008→: Syrena z czujnikiem alarmu przechyłu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | →11.2008: Blokada systemu drzwi kierowcy, Blokada systemu drzwi pasażera, Blokada klapy wlewu paliwa Napęd Cantral (UE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | →11.2008: Łącznik Pakietów Doposażenia Telefonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Gniazdo OBD II, Instrument dodatkowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | →11.2008: Kontrola odległości parkowania (PDC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 09.2009→: Przekaźnik świateł drogowych (ksenon) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | →11.2008: Czujnik AUC, Przetwornica DC/DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008-07.2010: Łącznik Pakietów Doposażenia Telefonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 7,5 | →11.2008: Przełącznik regulacji lusterek, moduł ogrzewania fotela kierowcy, moduł ogrzewania fotela pasażera, elektrochromatyczne wewnętrzne lusterko wsteczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Kontrola odległości parkowania (PDC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 5 | →11.2008: Czujnik DSC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Czujnik AUC, przetwornica DC/DC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 5 | →11.2008: System dostępu do samochodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 12.2008→: Przełącznik regulacji lusterek, moduł ogrzewania siedzenia kierowcy, moduł ogrzewania siedzenia pasażera, elektrochromowe wewnętrzne lusterko wsteczne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | 12.2008→: Czujnik DSC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 5 | →11.2008 (Japonia): Nawigacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: System dostępu do samochodu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 5 | →11.2008: Dodatkowy instrument | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | →11.2008: Przekaźnik odmgławiacza tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→ (Japonia): Nawigacja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | →11.2008: Moduł ogrzewania fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 12.2008→: Koncentrator USB, Nawigacja (Azja) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | →11.2008: Moduł ogrzewania fotela kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Przekaźnik odmgławiacza tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | 12.2008→: Moduł ogrzewania fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 20 | →11.2008: Przednia zapalniczka, tylne gniazdo ładowania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Moduł ogrzewania fotela kierowcy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | →11.2008: Przekaźnik pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 12.2008→: Moduł przyczepy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 12.2008 → (R57): Kontroler ochrony przed |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | →11.2008: Przekaźnik klaksonu, centralka przełącznika kolumny kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 12.2008→: Przednia zapalniczka, tylne gniazdo ładowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 20 | Radio, centralny wyświetlacz informacyjny (z CCC/CHAMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 20 | →11.2008: Układ ogrzewania/klimatyzacji (oprócz IHKA), Silnik dmuchawy (IHKA), Stopień mocy dmuchawy (IHKA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 12.2008→: Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 40 | →11.2008: Moduł przestrzeni na nogi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 12.2008→: Przekaźnik klaksonu, środek przełącznika kolumny kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 40 | →11.2008: Moduł przestrzeni na nogi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 12.2008→: Układ ogrzewania/klimatyzacji (oprócz IHKA), silnik dmuchawy (IHKA), stopień mocy dmuchawy (IHKA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 40 | →08.2009: System dostępu do samochodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 09.2009→: Wzmacniacz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | 12.2008→: Przekaźnik tylnej wycieraczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 40 | 12.2008→: System dostępu do samochodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 40 | 12.2008→: Moduł przestrzeni na nogi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 40 | 12.2008→: Moduł przestrzeni na nogi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | System czyszczenia reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Terminal 30G | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2a | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Silnik dmuchawy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Pompka spryskiwacza szyby przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Pompa spryskiwacza reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Odmgławiacz tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Sprzęgło sprężarki klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | Wycieraczka tylnej szyby nr 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91a | Wycieraczka tylnej szyby nr 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 96 | Pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (4x) | Blokada drzwi zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

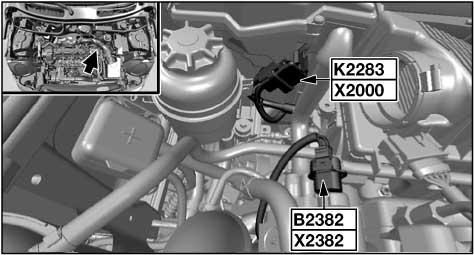

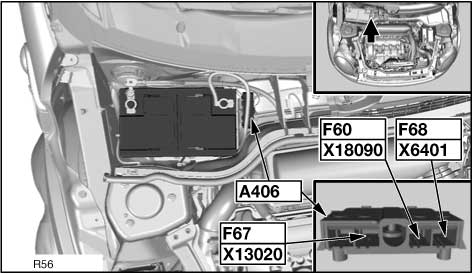

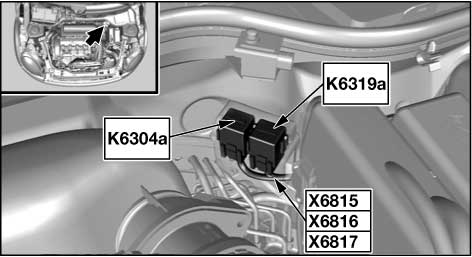

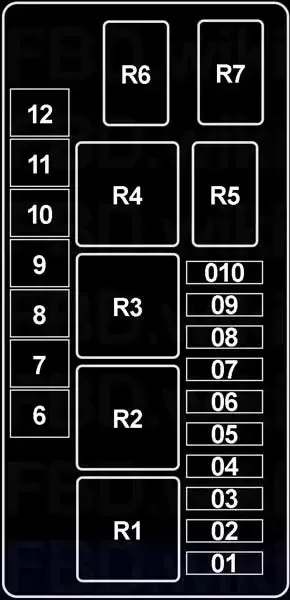

Skrzynka bezpieczników komory silnika
| Numer |
Ampery [A] |
Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01 | 5 | N12, N14, N16: Jednostka sterująca cyfrowej elektroniki silnika (DME). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | N18 (→02.2010): Jednostka sterująca cyfrowej elektroniki silnika (DME). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | N18 (02.2010→): Jednostka sterująca cyfrowej elektroniki silnika (DME). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 02 | 25 | N12, N14, N16, N18: Jednostka sterująca cyfrowej elektroniki silnika (DME). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 03 | 20 | N12, N14, N16, N18: jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik nagrzewnicy wentylacji skrzyni korbowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 04 | 20 | N12, N14, N16, N18: Jednostka sterująca cyfrowej elektroniki silnika (DME). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 05 | 5 | N12, N14, N16 (→02.2010): Moduł diagnostyczny wycieku ze zbiornika paliwa, przekaźnik wentylatora elektrycznego, przekaźnik wtryskiwaczy paliwa (Cooper S), przekaźnik Valvetronic (oprócz Cooper S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | N12, N14, N16, N18 (02.2010→): Moduł diagnostyczny wycieku ze zbiornika paliwa, przekaźnik wentylatora elektrycznego, przekaźnik wtryskiwaczy paliwa (Cooper S), przekaźnik Valvetronic (N18, z wyjątkiem Cooper S) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 06 | 25 | Dynamiczna kontrola stabilności (DSC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 07 | 7,5 | Przekaźnik nagrzewnicy wentylacji skrzyni korbowej (podgrzewacz odpowietrznika silnika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | W16: Przekaźnik pompy dodatku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 08 | 30 | →02.2007: Przekaźnik wentylatora elektrycznego (wentylator elektryczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 03.2007→: Przekaźnik wentylatora elektrycznego (wentylator elektryczny) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 09 | 25 | →07.2007: Przekaźnik wycieraczek nr 1 i 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 08.2007→: Przekaźnik wycieraczek nr 1 i 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 010 | 20 | N12, N14 (→02.2007): Przekaźnik nadmiarowy zacisku 15 (skrzynka przyłączeniowa elektroniki, jednostka sterująca cyfrowej elektroniki silnika (DME)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | N12, N14, N16, N18 (03.2007→): Zacisk 15 przekaźnik nadmiarowy (skrzynka przyłączeniowa elektroniki, jednostka sterująca cyfrowej elektroniki silnika (DME)) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | N16, N18 (→02.2007): Jednostka sterująca cyfrowej elektroniki silnika (DME). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | W16: Podgrzewacz paliwa, skrzynka przyłączeniowa elektroniki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40 | Dynamiczna kontrola stabilności (DSC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 50 | N47: Podgrzewacz paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | →02.2007: Dynamiczna kontrola stabilności (DSC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 50 | N12, N14, N16, N18: Przekaźnik wentylatora elektrycznego nr 2 (wentylator elektryczny, jednostka sterująca cyfrowej elektroniki silnika (DME)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | W16, N47: Przekaźnik wentylatora elektrycznego nr 2 (wentylator elektryczny, jednostka sterująca Digital Diesel Electronics (DDE)) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 50 | Przekaźnik ogrzewania szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Przetwornica DC/DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | N12, N14, N16, N18: Cyfrowa elektronika silnika (DME) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Nagrzewnica wentylacji skrzyni korbowej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W16: Pompa dodatku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Wiatrak elektryczny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Wentylator elektryczny (nr 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Ulga w terminalu 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Włączanie/wyłączanie silnika wycieraczek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Silnik wycieraczek szybko/wolno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Podgrzewacz paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odwrotna strona | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 60 | W16, N47: Jednostka sterująca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | R57: Przekaźnik górnego kabrioletu nr 1 i 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 80 | Elektromechaniczne wspomaganie kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skrzynka bezpieczników komory silnika nr 2 (Diesel)
| Numer |
Ampery [A] |
Opis |
| 01 | 25 | N47: Jednostka sterująca cyfrowej elektroniki Diesla (DDE). |
| 25 | W16: Siłownik ciśnienia doładowania (przetwornik ciśnienia), przepustnica, zawór regulacji objętości, siłownik obejściowy chłodnicy międzystopniowej | |
| 02 | 25 | N47: zawór przełączający dla zaworu EGR, zawór regulacji objętości, jednostka sterująca podgrzewaniem wstępnym, elektrozawór obejściowy chłodnicy recyrkulacji spalin, czujnik tlenu za katalizatorem, czujnik tlenu przed katalizatorem, miernik masy powietrza z gorącą folią, czujnik efektu Halla wałka rozrządu, ciśnienie szyny Zawór kontrolny |
| 25 | W16: Jednostka sterująca cyfrowej elektroniki Diesla (DDE). | |
| 03 | 5 | N47: Przekaźnik wentylatora elektrycznego |
| 5 | W16: Przekaźnik pompy dodatku, przekaźnik wentylatora elektrycznego | |
| 04 | 5 | Główny przekaźnik cyfrowej elektroniki silnika (DME). |
| Przekaźnik | ||
| R4 | Cyfrowa elektronika Diesla (DDE) | |
Skrzynka bezpieczników komory silnika nr 2
| Numer |
Ampery [A] |
Opis |
| 60 | 125 | Skrzynka bezpieczników w przedziale pasażerskim |
| 67 | 150 | Skrzynka bezpieczników komory silnika |
| 68 | 40 | z wyjątkiem Coopera S: Przekaźnik Valvetronic |
| 40 | Cooper S: Przekaźnik wtryskiwaczy paliwa | |
| 69 | 100 | ? |
Lokalizacja przekaźnika
Przekaźnik świateł drogowych (K13562)
Przekaźnik górnego kabrioletu nr 1 (K18363)
Przekaźnik dachu kabrioletu nr 2 (K18364)
Przekaźnik czasu świecenia (K2283)
Przekaźnik podgrzewanej szyby przedniej (K416)
Przekaźnik wtryskiwaczy paliwa (K6327) lub przekaźnik Valvetronic (K6319a)
Przekaźnik pompy powietrza wtórnego (K6304)
Brak komentarzy.
