W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MINI One i Cooper (R50, R52, R53) z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. Mini One i Cooper to modele z serii R50, R52 i R53 produkowane w latach 2001-2006. Są to małe samochody miejskie produkowane przez brytyjską markę Mini, […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MINI One i Cooper (R50, R52, R53) z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Mini One i Cooper to modele z serii R50, R52 i R53 produkowane w latach 2001-2006. Są to małe samochody miejskie produkowane przez brytyjską markę Mini, należącą obecnie do koncernu BMW.
Mini One to wersja podstawowa, wyposażona w silnik benzynowy o pojemności 1.4 litra i mocy 75 KM lub 1.6 litra i mocy 90 KM. Mini Cooper to wersja sportowa, z silnikiem benzynowym o pojemności 1.6 litra i mocy 115 lub 170 KM (w wersji Cooper S).
Modele R50 i R52 to Mini Hatch, czyli wersje trzydrzwiowe i kabriolet, natomiast R53 to Mini Cooper S z nadwoziem hatchback.
Mini One i Cooper z serii R50, R52 i R53 wyróżniały się charakterystycznym designem, nawiązującym do oryginalnego Mini z lat 60. Wśród innowacji technologicznych warto wymienić system stałego napędu na przednie koła (w standardzie), a także dynamiczną kontrolę stabilizacji (DSC) i system kontroli trakcji (TCS).

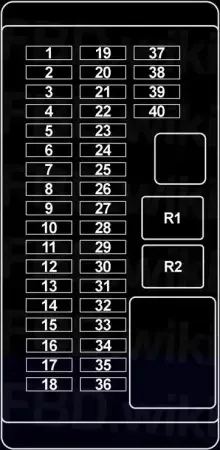

Skrzynka bezpieczników w przedziale pasażerskim (09.2005→)

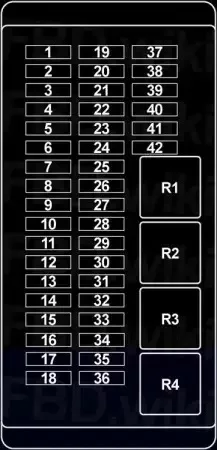

Skrzynka bezpieczników w przedziale pasażerskim (→08.2005)
| Numer |
Ampery [A] |
Opis |
| 1 | 30 | Ogólna jednostka sterująca modułu |
| 2 | 5 | Czujnik kąta skrętu |
| 3 | 5 | Zegar cyfrowy (→06.2004), jednostka sterująca zestawu wskaźników, jednostka sterująca składanego lusterka zewnętrznego, jednostka sterująca składanego miękkiego dachu (07.2004-08.2004), kontrola ciśnienia w oponach (RDC (→08.2007)) |
| 4 | 5 | Ogólna jednostka sterująca modułu |
| 5 | 5 | Jednostka sterująca zestawu wskaźników, linia komunikacji diodowej (EWS (→08.2003)) |
| 6 | 5 | Przełącznik świateł hamowania, przełącznik klastra (UE →08.2001), moduł przełącznika sprzęgła, elektroniczna jednostka sterująca immobilizera |
| 7 | 5 | Czujnik deszczu, jednostka sterująca modułu ogólnego |
| 8 | 5 | Przełącznik kierunkowskazów/świateł mijania |
| 9 | 5 | Jednostka sterująca zestawu wskaźników |
| 10 | 5 | Jednostka sterująca radiem, telefon (skrzynka wysuwania), uniwersalny elektroniczny moduł ładowania i zestawu głośnomówiącego (ULF), komputer nawigacyjny (z wyjątkiem Japonii), jednostka sterująca monitora pokładowego |
| 11 | 5 | Przekaźnik pompy spryskiwacza przedniego, przekaźnik pompy spryskiwacza tylnego (z wyjątkiem kabrioletu), przekaźnik tylnego gniazda ładowania (09.2002-08.2005) |
| 12 | 20 | Stacyjka |
| 13 | 5 | Przełącznik CVT (automatyczna skrzynia biegów), jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów), włącznik światła cofania (ręczna skrzynia biegów) |
| 14 | 10 | Ogólna jednostka sterująca modułu |
| 15 | 20 | Jednostka sterująca modułu szyberdachu |
| 20 | Kabriolet: Przekaźnik nr 1 dla zamka i przesuwnego płóciennego szyberdachu, przekaźnik nr 2 dla zamka i przesuwnego płóciennego szyberdachu | |
| 16 | 30 | Przekaźnik odmgławiacza tylnej szyby, jednostka sterująca modułu ogólnego |
| 17 | 15 | Przekaźnik wycieraczki tylnej szyby, silnik wycieraczki tylnej szyby, jednostka sterująca modułu ogólnego |
| 18 | 5 | Czujnik Halla klamry pasa bezpieczeństwa kierowcy, czujnik Halla klamry pasa bezpieczeństwa pasażera, jednostka sterująca systemu wielu ograniczeń, przełącznik dezaktywacji poduszki powietrznej pasażera (07.2004-09.2005), rozpoznawanie zajętości siedzenia, lampka kontrolna dezaktywacji poduszki powietrznej pasażera |
| 19 | 30 | Ogólna jednostka sterująca modułu |
| 20 | 20 | →08.2002: Czujnik zderzenia |
| 20 | 09.2002→: Przekaźnik pompy paliwa nr 1, jednostka sterująca modułu ogólnego (→07.2004) | |
| 21 | 10 | Jednostka sterująca zestawu wskaźników |
| 22 | 15 | z wyjątkiem Japonii: jednostka sterująca monitora pokładowego, komputer nawigacyjny, telefon, skrzynka wysuwania, uniwersalne ładowanie elektroniczne i moduł głośnomówiący (ULF) |
| 15 | Japonia: jednostka sterująca monitora pokładowego, komputer nawigacyjny, jednostka sterująca modułu wideo, skrzynka wysuwania | |
| 23 | 20 | →08.2006: Przekaźnik pompy spryskiwacza przedniego, przekaźnik pompy spryskiwacza tylnego (oprócz kabrioletu), jednostka sterująca modułu ogólnego (09.2005→) |
| 15 | 09.2006→: Przekaźnik pompy spryskiwacza przedniego, przekaźnik pompy spryskiwacza tylnego (z wyjątkiem kabrioletu), jednostka sterująca modułu ogólnego (09.2005→) | |
| 24 | 5 | Elektroniczna jednostka sterująca immobilizera, klakson do systemu alarmu przeciwkradzieżowego, tylny lewy czujnik mikrofalowy (zamienny), tylny prawy czujnik mikrofalowy (zamienny), czujnik mikrofalowy drzwi pasażera (zamienny) |
| 25 | 30 | Przekaźnik pompy spryskiwacza reflektorów, pompa spryskiwacza reflektorów |
| 26 | 10 | Automatyczna skrzynia biegów: przekaźnik blokady zmiany biegów (blokada zmiany biegów) |
| 27 | 15 | Jednostka sterująca radiem, zmieniarka CD, wzmacniacz |
| 28 | 15 | Przekaźnik klaksonu, sprężyna spiralna, lewy klakson, prawy klakson |
| 29 | 5 | →08.2005: Moduł sterowania ogrzewaniem i klimatyzacją ( z automatyczną klimatyzacją ), czujnik temperatury wewnętrznej/wentylatora ( z automatyczną klimatyzacją ) |
| 15 | 09.2005 → (Cooper S): Jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) |
|
| 30 | 5 | →02.2003: Jednostka sterująca wskaźnikiem awarii opon (RPA). |
| 5 | 09.2005→: Moduł sterowania ogrzewaniem i klimatyzacją ( z automatyczną klimatyzacją ), czujnik temperatury wewnętrznej/wentylatora ( z automatyczną klimatyzacją ) | |
| 31 | 20 | →08.2002: Przekaźnik tylnego gniazda ładowania (tylne gniazdo ładowania) |
| 30 | 03.2003→: Przekaźnik dmuchawy ogrzewania, jednostka sterująca modułu ogólnego | |
| 32 | 15 | Przekaźnik przedniego gniazda ładowania (przednie gniazdo ładowania) |
| 33 | 10 | Jednostka sterująca ABS (bez DSC), jednostka ABS/DSC |
| 34 | 10 | Benzyna (→08.2005): Przekaźnik pompy paliwa nr 1, cyfrowa elektroniczna jednostka sterująca silnika |
| 10 | Benzyna (09.2005→): Jednostka sterująca cyfrowej elektroniki silnika (DME). | |
| 10 | Olej napędowy: jednostka sterująca Digital Diesel Electronics (DDE). | |
| 35 | 5 | Przełącznik regulacji lusterka, elektrochromowe wewnętrzne lusterko wsteczne, lewy/prawy podgrzewacz strumieniowy spryskiwacza przedniej szyby, lewe/prawe lusterko zewnętrzne |
| 36 | 5 | Przekaźnik odmgławiacza szyby przedniej, jednostka sterująca zestawu wskaźników |
| 37 | 20 | →08.2005: Jednostka sterująca modułu ogólnego |
| 20 | 09.2005→: Przekaźnik pompy paliwa nr 1, elektryczna pompa paliwa | |
| 38 | 5 | Benzyna (09.2005→): Alternator, pompa hydrauliczna (jednostka sterująca układu kierowniczego) |
| 5 | Olej napędowy (09.2005-08.2006): Alternator, czujnik masowy powietrza |
|
| 39 | 5 | Benzyna (→08.2005): Alternator, pompa hydrauliczna (jednostka sterująca układu kierowniczego) |
| 5 | 09.2005→: Czujnik kąta skrętu, panel przełączników, jednostka sterująca zestawu wskaźników ( bez automatycznej kontroli klimatu ) | |
| 5 | Olej napędowy (03.2003-08.2005): Alternator, czujnik masowy powietrza |
|
| 40 | 5 | →08.2005: Czujnik kąta skrętu, panel przełączników, jednostka sterująca zestawu wskaźników ( bez automatycznej klimatyzacji ) |
| 5 | 09.2005→: Jednostka sterująca układem kierowniczym – przekaźnik wentylatora, jednostka sterująca odległością parkowania (PDC) | |
| 41 | 5 | →08.2005: Jednostka sterująca układem kierowniczym – przekaźnik wentylatora (12.2002→), jednostka sterująca odległością parkowania (PDC) |
| 42 | – | – |
| Przekaźnik | ||
| R1 | Blokada zmiany biegów | |
| R2 | Moduł spryskiwacza reflektorów | |
| R3 | →08.2002: Tylne gniazdo ładowania (→08.2005) | |
| 03.2003-03.2005: Dmuchawa nagrzewnicy | ||
| →08.2005: Dmuchawa nagrzewnicy | ||
| →08.2005: Tylne gniazdo ładowania | ||
| R4 | →08.2005: Pompa paliwowa | |
| Odwrotna strona | ||
| R5 | Odmgławiacz tylnej szyby | |
| R6 | Klakson | |
| Silnik wycieraczki tylnej | ||
| R7 | Zapalniczka z przodu | |
| 09.2005 → (Nieobsługiwany) | ||
| 1 | Pompa spryskiwacza tylnego | |
| 2 | Dmuchawa nagrzewnicy | |
| 3 | Pompa spryskiwacza przedniego | |
| 4 | Pompa paliwowa | |
Skrzynka bezpieczników komory silnika nr 1
| Numer |
Ampery [A] |
Opis |
| 01 | 5 | Benzyna: jednostka sterująca cyfrowej elektroniki silnika (DME), jednostka sterująca kabrioletu z miękkim dachem (09.2004→) |
| 02 | 20 | Benzyna: jednostka sterująca cyfrowej elektroniki silnika (DME), cewka zapłonowa, wtryskiwacze paliwa, czujnik wału korbowego, wtyczka silnika |
| 03 | 15 | Benzyna: czujnik wałka rozrządu, podgrzewana sonda lambda przed katalizatorem, podgrzewana sonda lambda za katalizatorem, elektrozawór odpowietrzania zbiornika paliwa, przekaźnik sprężarki klimatyzacji, przekaźnik pompy paliwa nr 1 (09.2005→) |
| 15 | Olej napędowy: Przekaźnik sprężarki klimatyzacji, jednostka sterująca cyfrowej elektroniki Diesla (DDE). | |
| 04 | 15 | Benzyna: jednostka sterująca skrzynią biegów, pompa diagnostyczna wycieków (USA), czujnik obrotów skrzyni biegów (CVT), przełącznik CVT (CVT), przekaźnik blokady zmiany biegów (automatyczna skrzynia biegów), lampka kontrolna biegu (automatyczna skrzynia biegów), automatyczna skrzynia biegów Control Shift Unit (automatyczna skrzynia biegów) |
| 05 | 5 | Benzyna: 2-stopniowa jednostka przełączająca dmuchawę (→03.2003), przekaźnik wentylatora elektronicznego, jednostka sterująca układu kierowniczego – przekaźnik wentylatora (→11.2002) |
| 5 | Olej napędowy: elektryczna nagrzewnica pomocnicza, pomocniczy przekaźnik pompy wodnej, pomocnicza pompa wodna, przekaźnik wentylatora elektronicznego | |
| 06 | 30 | →08.2005: Jednostka sterująca ABS (bez DSC), Jednostka ABS/DSC |
| 20 | 09.2005→: Jednostka sterująca ABS (bez DSC), jednostka ABS/DSC | |
| 07 | 30 | Przekaźnik sprężarki klimatyzacji (sprzęgło magnetyczne sprężarki klimatyzacji) |
| 08 | 30 | Przekaźnik wentylatora elektrycznego (silnik wentylatora elektrycznego 1 (dmuchawa jednostopniowa), 2-stopniowa jednostka przełączająca dmuchawę (dmuchawa dwustopniowa)), jednostka sterująca – przekaźnik wentylatora (12.2002→) |
| 09 | 20 | Przekaźnik szybkiego/wolnego silnika wycieraczek, przekaźnik włączania/wyłączania silnika wycieraczek, jednostka sterująca modułu ogólnego |
| 010 | 15 | Przekaźnik przednich świateł przeciwmgielnych (ogólna jednostka sterująca modułu, lewe światło przeciwmgielne, prawe światło przeciwmgielne, panel przełączników) |
| 6 | 40 | →08.2005: Jednostka sterująca ABS (bez DSC), Jednostka ABS/DSC |
| 30 | 09.2005→: Jednostka sterująca ABS (bez DSC), jednostka ABS/DSC | |
| 7 | 50 | Stacyjka |
| 8 | 50 | Ogólna jednostka sterująca modułu |
| 9 | 30 | →02.2003: Przekaźnik dmuchawy nagrzewnicy (jednostka sterująca modułu ogólnego) |
| 50 | 03.2003→: Przekaźnik stopnia 2 wentylatora elektrycznego (jednostka sterująca cyfrowej elektroniki silnika (DME), dwustopniowa jednostka przełączająca dmuchawę) | |
| 10 | 50 | Przekaźnik odmgławiacza szyby przedniej |
| 11 | 50 | →02.2003: 2-stopniowy zespół przełączania dmuchawy |
| 12 | 50 | Ogólna jednostka sterująca modułu |
| Przekaźnik | ||
| R1 | Benzyna: Cyfrowa elektronika silnika (DME) | |
| Olej napędowy: urządzenia pomocnicze | ||
| R2 | Sprężarka klimatyzacji | |
| R3 | e-wentylator | |
| R4 | →12.2002: Dmuchawa nagrzewnicy | |
| 03.2003→: Wentylator elektryczny, stopień 2 | ||
| R5 | Przednie światła przeciwmgielne | |
| R6 | Włączanie/wyłączanie silnika wycieraczek | |
| R7 | Silnik wycieraczek szybko/wolno | |
| Numer |
Ampery [A] |
Opis |
| 1 | 50 | Bezpiecznik: „14”, „31”, „32” |
| 2 | 50 | Bezpiecznik: „1”, „2”, „3”, „4”, „19”, „20”, „21”, „22”, „23”, „24”, „25”, „26”, „27”, „28”, „29”, „37” |
| 3 | 40 | Kabriolet: przekaźnik dachu składanego nr 1, przekaźnik dachu składanego nr 2 |
| 4 | 100 | Benzyna: pompa hydrauliczna – jednostka sterująca układu kierowniczego (elektrohydrauliczne wspomaganie układu kierowniczego) |
| 100 | Olej napędowy: przekaźnik podgrzewacza | |
| 5 | 50 | Bezpiecznik: „15”, „16”, „17” |
Skrzynka bezpieczników komory silnika nr 2 (Diesel)
| Numer |
Ampery [A] |
Opis |
| 1a | 30 | Olej napędowy: jednostka sterująca Digital Diesel Electronics (DDE). |
| 2a | 30 | →08.2005: Zawór regulacji ciśnienia szyny, zawór regulacji objętości, elektrozawór recyrkulacji spalin, czujnik efektu Halla wałka rozrządu, przekaźnik podgrzewacza wstępnego, przetwornik ciśnienia przepustnicy |
| 30 | 09.2005→: Elektrozawór sterujący doładowania, siłownik recyrkulacji spalin, zawór dławiący, zawór regulacji ciśnienia szyny, zawór regulacji objętości, czujnik efektu Halla wałka rozrządu | |
| 205 | 150 | (Lokalizacja) Elektryczna nagrzewnica pomocnicza |
| Przekaźnik | ||
| R1 | Cyfrowa elektronika Diesla (DDE) | |
Dodatkowy bezpiecznik (Cooper S)
| Numer |
Ampery [A] |
Opis |
| 1a | 15 | 01.2005-08.2005: Jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) |
Skrzynka bezpieczników przedziału bagażowego
| Numer |
Ampery [A] |
Opis |
| 100 | 250 | Benzyna: przekaźnik cyfrowej elektroniki silnika (DME), bezpiecznik (komora silnika): „01”, „06”, „07”, „08”, „09”, „10”, „1”, „2”, „3 „, „4”, „5”, „6”, „7”, „8”, „9”, „10”, „11”, „12” |
| 200 | Olej napędowy: Bezpiecznik (komora silnika): „2 (50 A)” | |
| 200 | 40 | Olej napędowy: Przekaźnik Digital Diesel Electronics (DDE) . |
Lokalizacja przekaźników

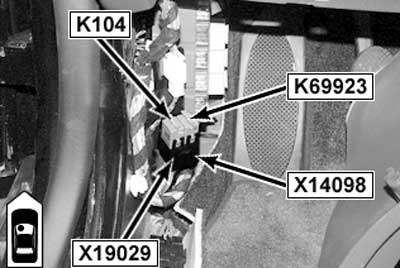

Przekaźnik pomocniczej pompy wodnej (K104), przekaźnik wentylatora jednostki sterującej układu kierowniczego (K69923)

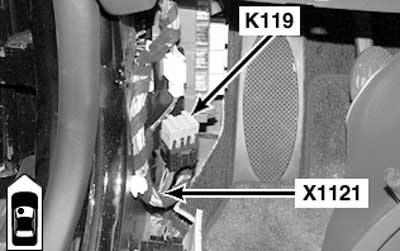

Przekaźnik pompy spryskiwacza tylnego (K119)

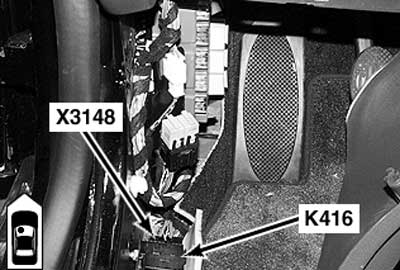

Przekaźnik odmgławiacza szyby przedniej (K416)

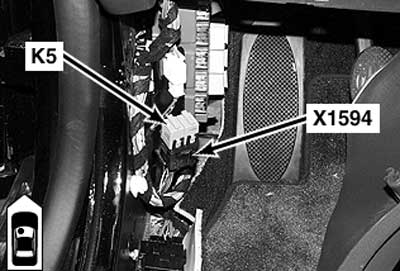

Przekaźnik pompy spryskiwacza przedniego (K5)

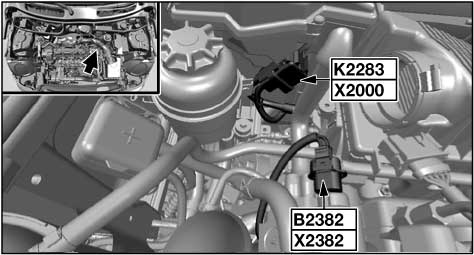

Przekaźnik czasu świecenia (K2283)
