W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MINI Countryman, Cooper S, John Cooper Works, One (F60) z lat: 2017, 2018, 2019, 2020, 2021, 2022.
MINI Countryman F60 to druga generacja popularnego crossovera, która zadebiutowała w 2017 roku. Samochód oferuje bogate wyposażenie, przestronną kabinę i dynamiczną jazdę. Wersje Cooper S i John Cooper Works są wyposażone w silniki o dużej mocy, dzięki czemu zapewniają imponujące osiągi.
Wersja Cooper to podstawowy model, wyposażony w 3-cylindrowy silnik benzynowy o mocy 102 KM lub 1,5-litrowy silnik o mocy 136 KM. Wersja Cooper S to sportowy wariant z mocniejszym 2,0-litrowym silnikiem benzynowym o mocy 178 KM, a John Cooper Works to najmocniejszy model o mocy 306 KM.
Wnętrze MINI Countryman F60 charakteryzuje się dobrą jakością materiałów i wykończenia oraz nowoczesnymi rozwiązaniami technologicznymi. Samochód oferuje m.in. system multimedialny z ekranem dotykowym, klimatyzację automatyczną, a także wiele innych opcjonalnych funkcji.
MINI Countryman F60 cechuje się również dużym przestrzeniem dla pasażerów oraz bagażnika o pojemności 450 litrów, co sprawia, że samochód jest praktyczny i wygodny w codziennym użytkowaniu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

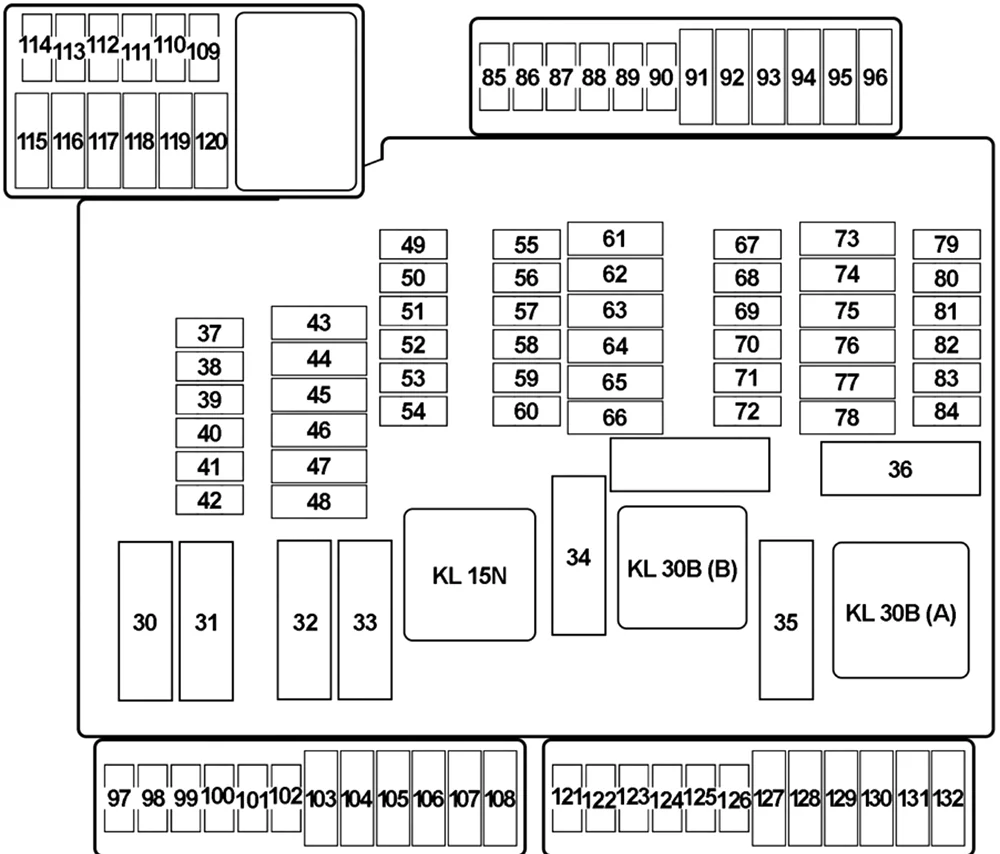

Schemat skrzynki bezpieczników w przedziale pasażerskim
Bezpieczniki znajdują się w schowku na rękawiczki. Otwórz schowek. Opuść pokrywę, strzałka. Plastikowe szczypce oraz informacje o rodzajach i umiejscowieniu bezpieczników znajdują się w skrzynce z bezpiecznikami.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 30 | – | – |
| 31 | 50 | Przekaźnik podgrzewanej szyby przedniej |
| 32 | 40 | Kontroler domeny nadwozia |
| 33 | – | – |
| 34 | 40 | Stopień mocy dmuchawy |
| 35 | 50 | Kontroler domeny nadwozia |
| 37 | 5 | Przycisk hamulca postojowego |
| 38 | 5 | Syrena z czujnikiem alarmu przechyłu |
| 39 | 5 | Centrum funkcji dachu (lampka kontrolna poduszki powietrznej) |
| 40 | 5 | Dynamiczna kontrola stabilności (DSC) |
| 41 | 5 | Jednostka sterująca zestawu wskaźników |
| 42 | 5 | Odbiornik zdalnego sterowania (dostęp komfortowy, centralny zamek, kontrola ciśnienia w oponach) |
| 43 | 30 | Centrum Funkcji Dachowych |
| 44 | 20 | Prawy reflektor |
| 45 | 30 | bez elektromechanicznego hamulca postojowego: dynamiczna kontrola stabilności (DSC) |
| 40 | z elektromechanicznym hamulcem postojowym: dynamiczna kontrola stabilności (DSC) | |
| 46 | 5 | z wyjątkiem Cooper SE: Wykrywanie nieszczelności w naturalnym próżni |
| 10 | Cooper SE: Moduł sterujący zbiornika paliwa pod ciśnieniem | |
| 47 | 20 | lewy reflektor |
| 48 | 30 | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 49 | 5 | Elektryczna klapa wydechowa, elektronika sterująca elektrycznego podgrzewacza pomocniczego nr 2 |
| 50 | 5 | Jednostka napędowa żaluzji chłodnicy, czujnik środowiskowego katalizatora powietrznego (z wyjątkiem Cooper SE) |
| 51 | 5 | Wentylator płyty podstawowej |
| 52 | 5 | Elektrochromowe wewnętrzne lusterko wsteczne |
| 53 | 5 | Czujnik automatycznego sterowania recyrkulacją powietrza (AUC). |
| 54 | 5 | Elektromechaniczne wspomaganie kierownicy |
| 55 | 4 | Kamera cofania, asystent parkowania |
| 56 | 5 | z wyjątkiem Cooper SE: wzdłużny rozkład momentu obrotowego |
| Cooper SE: wzdłużny rozkład momentu obrotowego, generator dźwięku pojazdu 1 i 2 | ||
| 57 | – | – |
| 58 | 10 | Zestaw przełączników kolumny kierownicy |
| 59 | 5 | System wspomagania kierowcy oparty na kamerze |
| 60 | 5 | Opcjonalny system dodatkowy |
| 61 | 20 | Jednostka główna (radio lub system nawigacji) |
| 62 | 5 | Oświetlenie wewnętrzne, światło deszczowe Czujnik kondensacji słonecznej, oświetlenie lusterka kosmetycznego, oświetlenie wnętrza trzeciego rzędu siedzeń |
| 63 | 20 | Gniazdo przyczepy |
| 64 | – | – |
| 65 | 20 | Zapalniczka przednia (gniazdo 12 V) |
| 66 | 20 | Elektronika sterująca elektryczną pompą paliwa |
| 67 | 5 | Lusterko zewnętrzne (pasażer z przodu) |
| 68 | 5 | Touchbox, kontroler (CON), koncentrator USB, gniazdo ładowania USB nr 3 |
| 69 | 5 | Lusterko zewnętrzne (blok przełączników – drzwi kierowcy) |
| 70 | 5 | Oświetlenie przedziału bagażowego, oświetlenie schowka na rękawiczki, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy |
| 71 | 7,5 | Jednostka sterująca zestawu wskaźników |
| 72 | 5 | Wentylator 400 W→: Przekaźnik wyłączający wentylator elektryczny |
| Wentylator →400W: Zintegrowany moduł zasilania | ||
| 73 | 10 | Blok zaworów regulacji szerokości oparcia fotela kierowcy, Blok zaworów podparcia odcinka lędźwiowego kierowcy, Przełącznik regulacji szerokości oparcia Fotel kierowcy |
| 74 | 7,5 | Benzyna: Pompa płynu chłodzącego turbosprężarki (TU) |
| 75 | 10 | Blokada zaworów regulacji szerokości oparcia przedniego siedzenia pasażera, blok zaworów podparcia lędźwiowego pasażera z przodu, przełącznik regulacji szerokości oparcia Pasażer z przodu |
| 76 | 10 | Olej napędowy: czujnik cząstek stałych |
| 77 | 10 | Czujnik tlenku azotu za katalizatorem selektywnej redukcji katalitycznej (SCR). |
| 78 | 15 | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 79 | 5 | Płyta podstawowa, taca na akcesoria do ładowania bezprzewodowego, taca na akcesoria do ładowania bezprzewodowego Wzmacniacz antenowy |
| 80 | 5 | Instrument centralny, centralny wyświetlacz informacyjny |
| 81 | 15 | Elektroniczna kontrola skrzyni biegów |
| 82 | 5 | Poziom selektora |
| 83 | 7,5 | Benzyna: Cyfrowa elektronika silnika |
| 84 | 5 | Moduł sprzęgła (ręczna skrzynia biegów), jednostka sterująca dwusprzęgłowej skrzyni biegów, przekaźnik dwusprzęgłowej skrzyni biegów |
| 85 | 5 | Elektrochromowe wewnętrzne lusterko wsteczne |
| 86 | – | – |
| 87 | – | – |
| 88 | – | – |
| 89 | – | – |
| 90 | – | – |
| 91 | 15 | Aktywny projekt dźwięku |
| 92 | 10 | Opcjonalny system dodatkowy |
| 93 | – | – |
| 94 | – | – |
| 95 | 30 | Blok przełącznika regulacji siedzenia po stronie pasażera z przodu |
| 96 | 10 | Blokada pokrywy bagażnika/tylnej klapy |
| 97 | – | – |
| 98 | 5 | Przygotowanie wysokiej funkcji |
| 99 | – | – |
| 100 | 5 | Cooper SE: Wysokonapięciowa jednostka akumulatorowa |
| 101 | 5 | Czytnik ID, moduł Car Sharing (CSM) |
| 102 | – | – |
| 103 | 20 | Prawy reflektor |
| 104 | 20 | Lewy reflektor |
| 105 | – | – |
| 106 | – | – |
| 107 | 40 | 2017: Automatyczne uruchamianie pokrywy bagażnika |
| 2018-2022: Moduł funkcyjny tylnej klapy | ||
| 108 | – | – |
| 109 | 5 | Przekaźnik bistabilny |
| 110 | 5 | Przekaźnik bistabilny |
| 111 | 5 | Przekaźnik bistabilny |
| 112 | – | – |
| 113 | – | – |
| 114 | – | – |
| 115 | 5 | Cooper SE: wygodna elektronika do ładowania |
| 116 | – | – |
| 117 | – | – |
| 118 | – | – |
| 119 | 20 | Moduł przyczepy, gniazdo przyczepy |
| 120 | 20 | Moduł przyczepy, gniazdo przyczepy |
| 121 | 7,5 | Gniazdo ładowania USB nr 4 (tył) |
| 122 | 5 | Zacisk akumulatora bezpieczeństwa Generator gazu |
| 123 | 5 | Elektryczna sprężarka klimatyzacji, elektryczna nagrzewnica pomocnicza |
| 124 | 10 | Cooper SE: elektronika maszyn elektrycznych |
| 125 | – | – |
| 126 | – | – |
| 127 | 30 | Elektronika ogrzewania siedzenia kierowcy (wersja podstawowa), moduł siedzenia kierowcy (wersja wysoka) |
| 128 | 30 | Elektronika ogrzewania przedniego siedzenia pasażera |
| 129 | 30 | Wzmacniacz hi-fi |
| 130 | 10 | Cooper SE: Pompa płynu chłodzącego 2 w obwodzie płynu chłodzącego o niskiej temperaturze |
| 131 | 30 | z wyjątkiem Cooper SE: wzdłużny rozkład momentu obrotowego |
| Cooper SE: Pompa oleju przekładniowego, wzdłużny rozdział momentu obrotowego | ||
| 132 | 20 | Gniazdo zasilania 12 V nr 1, Gniazdo zasilania 12 V nr 2 (2017-2018), Gniazdo zasilania 12 V nr 4 (bagaż) |
BDC (kontroler domeny nadwozia)
Znajduje się we wnęce na nogi pasażera z przodu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Elektryczne okno pasażera |
| 2 | 30 | Okno elektryczne z tyłu po stronie kierowcy |
| 3 | 20 | Zamek przednich drzwi pasażera |
| 4 | 30 | Okno elektryczne kierowcy |
| 5 | 30 | Odmgławiacz tylnej szyby |
| 6 | 30 | Okno elektryczne po stronie pasażera z tyłu |
| 7 | 20 | Zamek drzwi kierowcy |
| 8 | – | – |
| 9 | 5 | Lekka jednostka sterująca, zestaw przełączników na kolumnie kierownicy, system obsługi systemu wspomagania kierowcy z przełącznikiem ostrzegania o zagrożeniach |
| 10 | 7,5 | Gniazdo diagnostyczne |
| 11 | 7,5 | Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy |
| 12 | 5 | Elektronika oceniająca bezdotykowe otwieranie tylnej klapy, skrzynka komunikacji telematycznej, moduł elektronicznej klamki zewnętrznej (kierowca/pasażer) |
| 13 | 15 | Klakson |
| 14 | 15 | Tylna wycieraczka i spryskiwacz |
