W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG ZS z lat: 2017, 2018, 2019, 2020.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

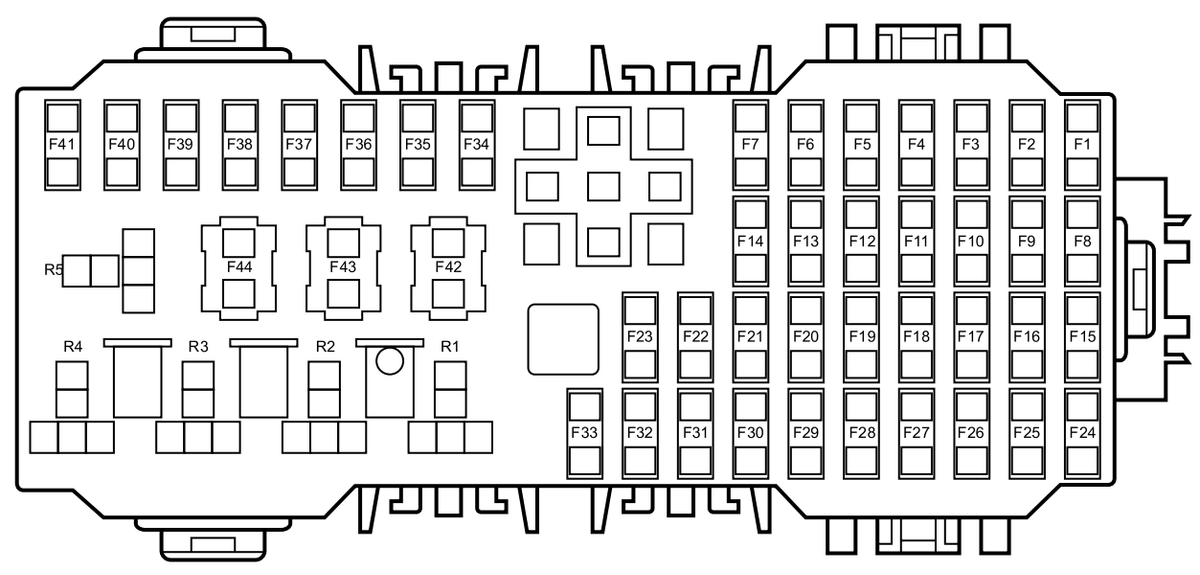

Skrzynka bezpieczników przedziału pasażerskiego
Panel bezpieczników znajduje się pod schowkiem podręcznym po stronie pasażera z przodu. Zdejmij panel zamykający znajdujący się pod schowkiem podręcznym, aby uzyskać dostęp do skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15A | Spryskiwacz tylnej szyby |
| F2 | 10 A | Przełącznik lusterka wstecznego, gniazdo diagnostyczne |
| F3 | 5A | Wyświetlacz zmiany biegów |
| F4 | 15A | Przekaźnik mycia przedniej szyby |
| F5 | 10 A | Sterownik poduszki powietrznej |
| F6 | 10 A | Przełącznik pedału hamulca |
| F7 | 15A | Przekaźnik superblokujący |
| F8-F14 | – | – |
| F15 | 15A | Przednie gniazdo zasilania |
| F 16 | 5A | Radio |
| F17 | 5A | Przednia lampa wewnętrzna, przekaźnik dmuchawy |
| F18 | 30A | Przełącznik podnoszenia szyby tylnej lewej |
| F19 | 30A | Przełącznik podnoszenia szyby pasażera |
| F20 | 30A | Przełącznik podnoszenia szyby tylnej prawej |
| F21 | 30A | Pakiet przełączników drzwi kierowcy |
| F22 | 10 A | Ogrzewanie lusterek zewnętrznych |
| F23 | 25A | Element ogrzewania tylnej szyby |
| F24 | 15A | Przełącznik panelu Radio/FICM, DAB, ICE |
| F25 | 10 A | Panel MTC, ETC, ETC |
| F26 | 5A | Pakiet instrumentów |
| F27 | 10 A | Automatyczna skrzynia biegów (4AT i 6AT) |
| F28 | – | – |
| F29 | – | – |
| F30 | 5A | Stacyjka |
| F31 | 10 A | TPMS |
| F32 | 5A | Antena immo |
| F33-44 | – | – |

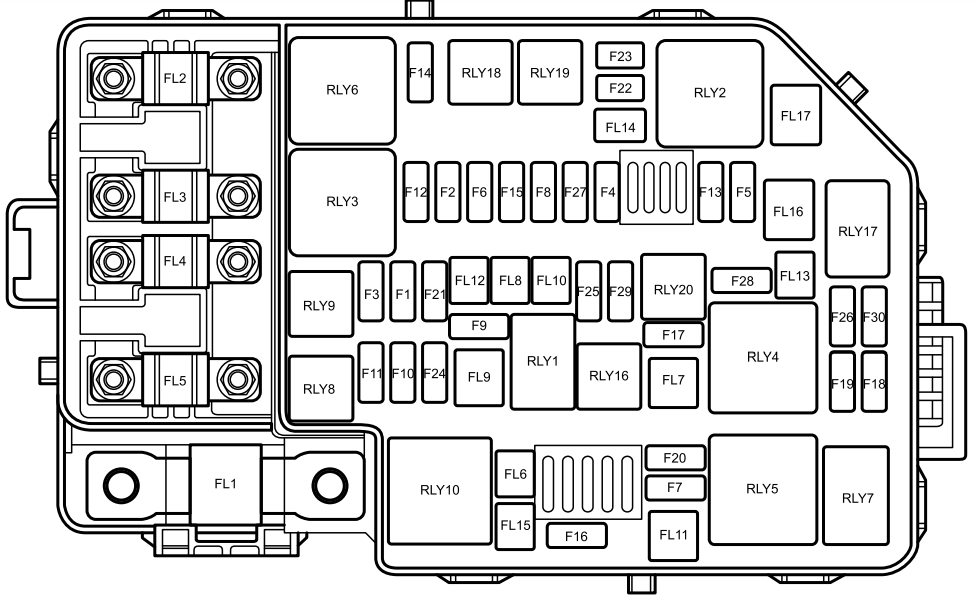

Skrzynka bezpieczników komory silnika
Naciśnij zatrzaski ustalające, aby zdjąć pokrywę skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| FL1 | 200A | Alternator |
| FL2 | 80A | EPS |
| FL3 | 40A | Pakiet przekaźników wentylatora chłodzącego |
| FL4 | 60A | Bezpieczniki skrzynki bezpieczników w kabinie pasażerskiej F18, F19, F20, F21 |
| FL5 | 80A | Bezpieczniki skrzynki bezpieczników w kabinie pasażerskiej F1, F2, F3, F4, F5, F6, F7, F24, F25, F26, F27, F28, F29, F30, F31, Przekaźnik ogrzewania tylnej szyby |
| FL6 | 25A | SCS (zawór) |
| FL7 | – | – |
| FL8 | 20A | BCM |
| FL9 | 40A | SCS (pompa) |
| FL10 | 25A | BCM |
| FL11 | 30A | Przekaźnik dmuchawy |
| FL12 | – | – |
| FL13 | 30A | Przekaźnik rozrusznika |
| FL14 | 25A | – |
| FL15 | 30A | Przekaźnik KLR |
| FL16 | 30A | DC/DC |
| FL17 | 30A | – |
| F1 | 10 A | Prawe światło mijania, przełącznik poziomowania reflektorów, prawy silnik poziomowania reflektorów |
| F2 | 15A | Alternator, wstępny czujnik tlenu, końcowy czujnik tlenu, zawór zmiennych faz rozrządu (dolot, 1,0 T), zawór VVT (wydech, 1,0 T), zawór sterujący kanistra (1,0 T), zawór sterujący olejem (1,0 T) |
| F3 | 10 A | Lewe światło mijania, lewy silnik poziomowania reflektorów |
| F4 | 10 A | Przekaźnik sprzęgła sprężarki A1C |
| F5 | 5A | Sterownik silnika |
| F6 | 10 A | Wtryskiwacz paliwa (1,5 l) |
| F7 | 30A | Przekaźnik włączania wycieraczki przedniej, przekaźnik prędkości wycieraczki przedniej |
| F8 | 5A | Pakiet przekaźników wentylatora chłodzącego, wyłącznik ciśnieniowy AC, NTS |
| F9 | 15A | Przekaźnik pompy paliwa |
| F10 | 10 A | Prawa wiązka główna |
| F11 | 10 A | Lewa wiązka główna |
| F12 | 30A | Cewka zapłonowa, ECU silnika |
| F13 | 10 A | Przekaźnik klaksonu |
| F14 | 30A | – |
| F15 | 10 A | Elektrozawór wałka rozrządu zaworów dolotowych (1,5 l), Elektromagnes wałka rozrządu zaworów wydechowych (1,5 l), Zawór sterujący kanistra (1,5 l), Czujnik położenia sprzęgła (1,5 l), Zawór sterujący klapy spalinowej (1,0 T), Termostat elektroniczny (1,0 T), Pompa wodna (1,0 T), zmienny zawór zrzutowy (1,0 T) |
| F 16 | 15A | Przekaźnik wycieraczki tylnej |
| F17 | 15A | Przedni przekaźnik przeciwmgielny |
| F18 | 5A | Sterownik poduszki powietrznej |
| F19 | 5A | Sterownik silnika |
| F20 | 5A | Sterownik silnika |
| F21 | 5A | BCM |
| F22 | 10 A | – |
| F23 | 10 A | – |
| F24 | 5A | – |
| F25 | 10 A | BCM |
| F26 | 15A | – |
| F27 | 15A | BCM |
| F28 | 15A | – |
| F29 | 10 A | – |
| F30 | 10 A | DC/DC, zestaw przyrządów, ETC, włącznik świateł cofania, dźwignia zmiany biegów 6AT, wyświetlacz PAB |
