MG ZS (2021-2023) – schematy bezpieczników i przekaźników
Rocznik 2021-2023
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG ZS z lat: 2021, 2022, 2023.
Sprawdzanie oraz wymiana bezpieczników MG ZS (2021-2023)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w MG ZS (2021-2023)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

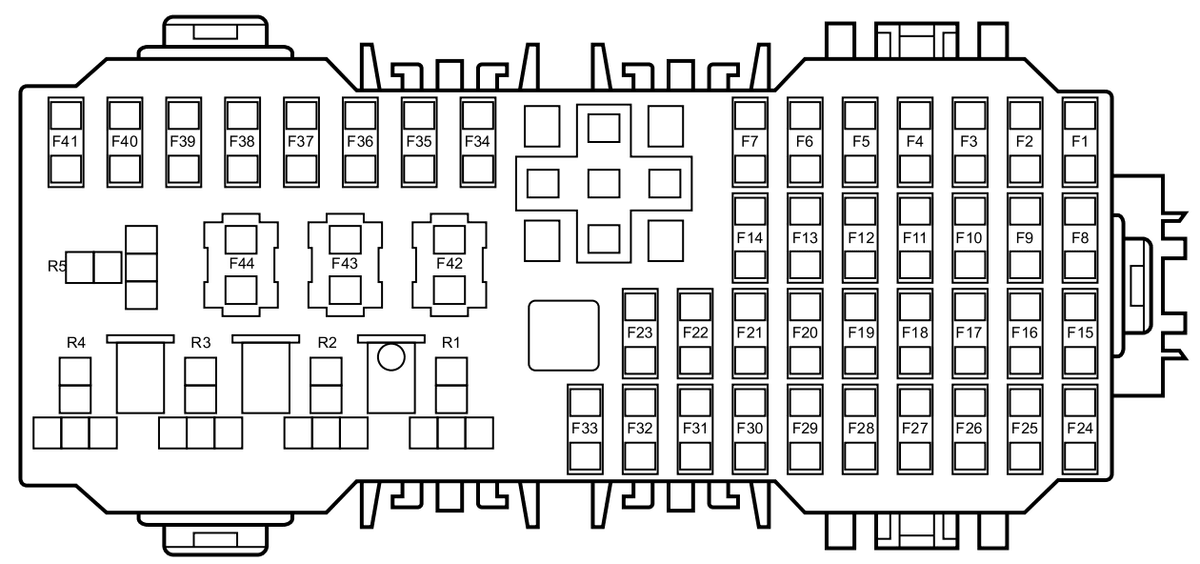

Skrzynka bezpieczników przedziału pasażerskiego MG ZS (2021-2023)
Panel bezpieczników znajduje się pod schowkiem podręcznym po stronie pasażera z przodu. Zdejmij panel zamykający znajdujący się pod schowkiem podręcznym, aby uzyskać dostęp do skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15A | Przekaźnik spryskiwacza przedniego, przekaźnik spryskiwacza tylnego |
| F2 | 10 A | Gniazdo diagnostyczne |
| F3 | 5A | Wyświetlacz PRND |
| F4 | 10 A | Przekaźnik ogrzewania przedniego lewego siedzenia |
| F5 | 10 A | Sterownik poduszki powietrznej (SDM) |
| F6 | 10 A | Bezkluczykowy przełącznik Start/Stop, bramka |
| F7 | 30A | Przełącznik regulacji siedzenia kierowcy |
| F8 | 15A | Przekaźnik superblokujący |
| F9-F11 | – | – |
| F12 | 5A | Radar wspomagania jazdy z tyłu, lewy |
| F13-F14 | – | – |
| F15 | 15A | Przednie gniazdo zasilania |
| F 16 | 5A | Przednia lampka sufitowa, lusterko zewnętrzne i przełącznik regulacji wysokości światła głównego, górne złącze USB, zespół lewego reflektora, zespół prawego reflektora |
| F17 | 5A | Tylne USB |
| F18 | 5A | Przełącznik EPB |
| F19 | 5A | Przełącznik regulacji wysokości lusterka zewnętrznego i głównego oświetlenia, czujnik światła deszczowego |
| F20 | 10 A | Przekaźnik ogrzewania przedniego prawego siedzenia |
| F21 | 10 A | Moduł widoku 360°, bezpiecznik przedziału pasażerskiego F12 |
| F22 | 10 A | Element grzewczy lusterek zewnętrznych |
| F23 | 25A | Element grzewczy tylnej szyby |
| F24 | 20A | Przedni centralny wyświetlacz, przedni moduł sterujący systemem informacyjno-rozrywkowym |
| F25 | 10 A | Elektroniczny regulator temperatury |
| F26 | 5A | Pakiet instrumentów |
| F27 | 10 A | Moduł sterowania skrzynią biegów – AT |
| F28 | 5A | Panel informacyjny |
| F29 | 30A | Szyberdach |
| F30 | 5A | Moduł DAB |
| F31 | 5A | System monitorowania ciśnienia w oponach |
| F32 | 10 A | Elektroniczna blokada kolumny kierownicy |
| F33 | 30A | Szyberdach |
| F34-F41 | – | – |
| F42 | 25A | Moduł kontroli stabilności (zawór) – MT |
| F42 | 40A | Moduł kontroli stabilności (zawór) – AT |
| F43 | 30A | Przełącznik podnoszenia szyby pasażera, przełącznik podnoszenia lewej tylnej szyby |
| F44 | 30A | Zestaw przełączników drzwi kierowcy, podnośnik szyby kierowcy, przełącznik podnoszenia szyby tylnej prawej |

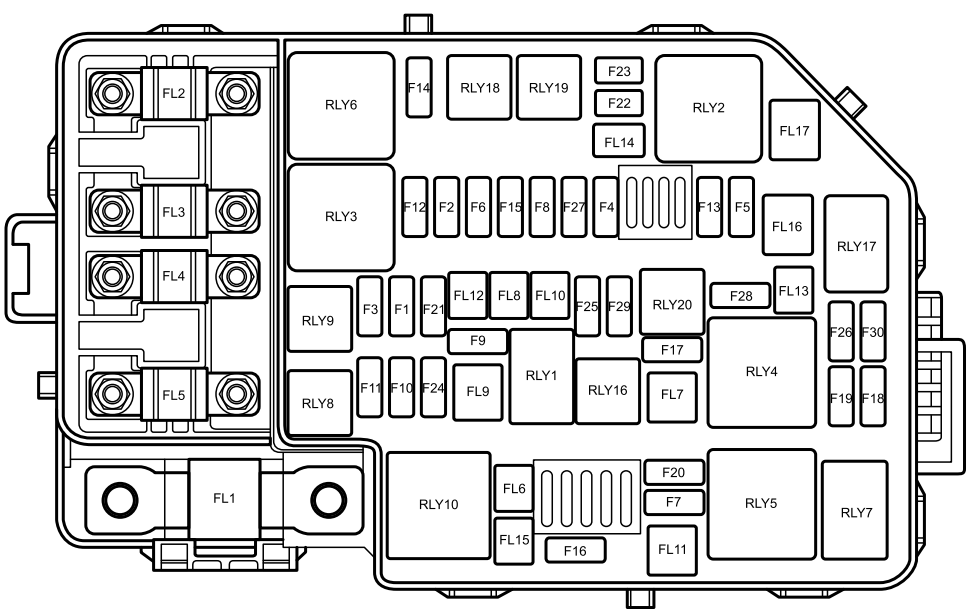

Skrzynka bezpieczników komory silnika MG ZS (2021-2023)
Naciśnij zatrzaski ustalające, aby zdjąć pokrywę skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| FL1 | I50A | Alternator |
| FL2 | 80A | Elektryczny moduł wspomagania kierownicy |
| FL3 | 40A | Zestaw przekaźników wentylatora chłodzącego |
| FL4 | 80A | Przekaźnik ogrzewania szyby przedniej/lusterek, bezpiecznik przedziału pasażerskiego F18, F19, F20, F21, F42, F43, F44 |
| FL5 | 80A | Przekaźnik KLR, bezpiecznik przedziału pasażerskiego F1, F2, F3, F4, F5, F6, F7, F8, F24, F25, F26, F27, F28, F29, F30, F31, F32, F33 |
| FL6 | – | – |
| FL7 | 40A | Elektroniczny regulator temperatury, dmuchawa |
| FL8 | 20A | Moduł sterujący nadwozia |
| FL9 | 40A | Moduł kontroli stabilności (pompa) |
| FL10 | – | – |
| FL11 | – | – |
| FL12 | – | – |
| FL13 | 30A | Przekaźnik rozrusznika |
| FL14 | – | – |
| FL15 | – | – |
| FL16 | 30A | Konwerter DC/DC |
| FL17 | – | – |
| F1 | 10 A | Zespół prawego reflektora |
| F2 | 15A | Sonda lambda za zaworem, Sonda lambda przed zaworem, Dodatni współczynnik temperaturowy (1,5 l), Zmienny rozrząd wałka rozrządu dolotowego (1,0 T), Zmienny rozrząd wałka rozrządu wydechu (1,0 T), Zawór kontroli oleju (1,0 T), Zawór oczyszczania kanistra (1,0 T) |
| F3 | 10 A | Zespół lewego reflektora |
| F4 | 10 A | Przekaźnik sprężarki |
| F5 | 5A | Moduł sterujący silnika |
| F6 | 10 A | Wtryskiwacz paliwa (1,5 l) |
| F7 | 30A | Przekaźnik włączania wycieraczek przednich, przekaźnik wysokiej/niskiej prędkości wycieraczek przednich |
| F8 | 5A | Zestaw przekaźników wentylatora chłodzącego, przełącznik pedału hamulca, przekaźnik pompy paliwa, przełącznik ciśnieniowy AC, przełącznik neutralny (1,5 l) |
| F9 | 20A | Przekaźnik pompy paliwa |
| F10 | 10 A | Zespół prawego reflektora |
| F11 | 10 A | Zespół lewego reflektora |
| F12 | 30A | Cewka zapłonowa, moduł sterujący silnika |
| F13 | 15A | Przekaźnik klaksonu |
| F14 | – | – |
| F15 | 10 A | Zmienny rozrząd wałka rozrządu dolotowego (1,5 l), Zmienny rozrząd wałka rozrządu wydechu (1,5 l), Zawór oczyszczania kanistra (1,5 l), Termostat elektroniczny (1,0 T), Elektroniczna pompa wodna (1,0 T), Zawór zrzutowy (1,0 T), Zasuwa odpadowa Zawór sterujący (1,0 T), czujnik głównego cylindra sprzęgła (1,0 T) |
| F 16 | 15A | Przekaźnik tylnej wycieraczki |
| F17 | 10 A | Przekaźnik świateł przeciwmgłowych |
| F18 | 5A | Sterownik poduszki powietrznej (SDM) |
| F19 | 5A | Pakiet przyrządów, radar wykrywający przód, moduł sterujący widokiem z przodu, mechanizm zmiany biegów, włącznik świateł cofania, konwerter DC/DC, moduł wyświetlacza poduszki powietrznej |
| F20 | 5A | Moduł sterujący silnika |
| F21 | 25A | Moduł sterujący nadwozia |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | 30A | Moduł sterujący nadwozia |
| F26 | – | – |
| F27 | 15A | Moduł sterujący nadwozia |
| F28 | – | – |
| F29 | – | – |
| F30 | 5A | Moduł sterujący silnika |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
