W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG HS PHEV/eHS z lat: 2020, 2021, 2022, 2023. Sprawdzanie oraz wymiana bezpieczników MG HS PHEV/eHS (2020-2023) Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG HS PHEV/eHS z lat: 2020, 2021, 2022, 2023.

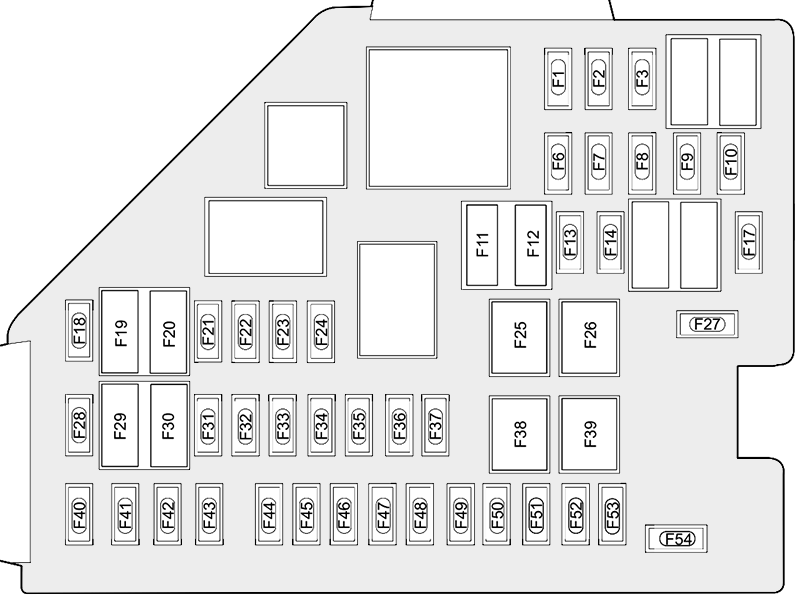

Skrzynka bezpieczników znajduje się za prawą osłoną panelu deski rozdzielczej. Zdejmij osłonę panelu deski rozdzielczej po stronie kierowcy, aby uzyskać dostęp do skrzynki bezpieczników.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 A | Moduł diagnostyczny czujnika (poduszka powietrzna), elektroniczna jednostka sterująca zmiany biegów, TBOX, zestaw przyrządów, moduł sterujący nadwozia, moduł wyświetlacza poduszki powietrznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 7,5A | Moduł sterujący silnika, hybrydowa jednostka sterująca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5,0A | Moduł kontroli widoku z przodu, przedni radar wykrywający | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15A | Gniazdo złącza zestawu do holowania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15A | Przednie gniazdo zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5A | Port USB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 7,5A | Grzejniki lustrzane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 25A | Ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13-F14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30A | Podnośnik tylnej lewej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5A | Przełącznik EPB, wyświetlacz PRND | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30A | Podnośnik tylnej prawej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 A | Przekaźnik ogrzewania przedniego prawego siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A | Złącze linii diagnostycznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 A | Przekaźnik ogrzewania przedniego lewego siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 A | Wejście | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40A | Przekaźnik KLR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30A | Podnośnik okna pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5A | Pasywny moduł startu pasywnego, zapasowa cewka immobilizera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 A | Wejście | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5A | Zestaw przełączników drzwi kierowcy, czujnik światła deszczowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5A | Moduł kontroli oświetlenia otoczenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5A | Moduł diagnostyczny czujnika (poduszka powietrzna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5A | TBOX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 10 A | Moduł odbioru audycji radiowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 A | Elektroniczna blokada kolumny kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20A | Przełącznik elektrycznej regulacji siedzenia kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30A | Podnoszenie szyby kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30A | Dmuchacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 15A | System rozrywki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 5A | Przełącznik górnej konsoli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 10 A | Moduł sterowania klimatyzacją | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 5A | Pakiet instrumentów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 5A | System wspomagania jazdy tyłem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 30A | Silnik szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 5A | System monitorowania ciśnienia w oponach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 30A | Silnik osłony przeciwsłonecznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20A | Elektryczna regulacja fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 5A | Wokół modułu widoku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 30A | Przekaźnik ogrzewania tylnej szyby, przekaźnik lusterek zewnętrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 10 A | Reflektor, wewnętrzne lusterko wsteczne, przełącznik poziomowania reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 10 A | Elektroniczna jednostka sterująca zmiany biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

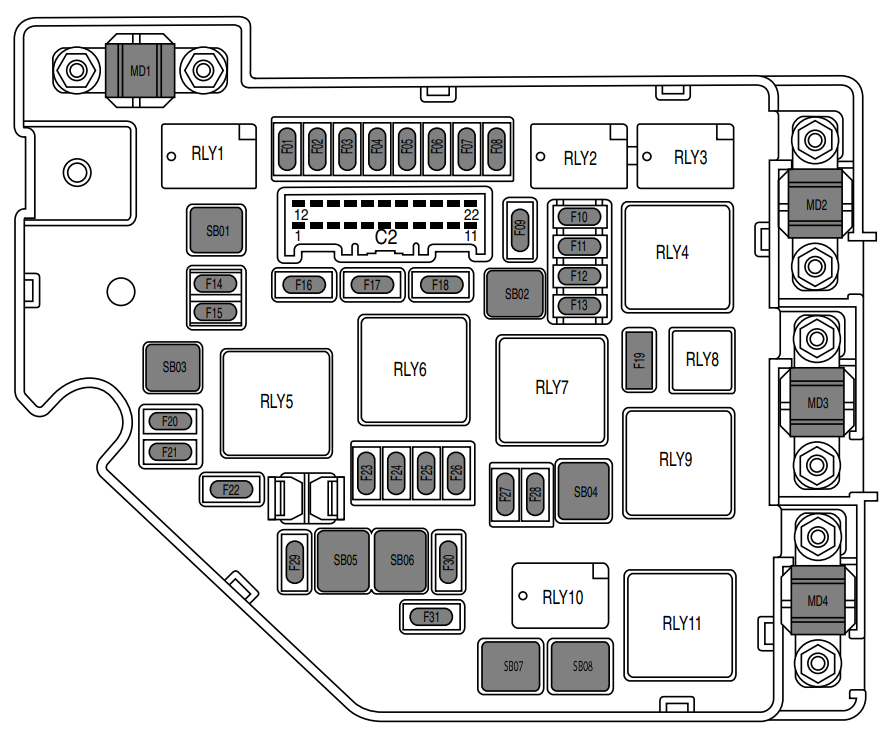

Naciśnij zatrzask zamka, aby otworzyć górną pokrywę skrzynki bezpieczników w przedniej komorze.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F01 | 10 A | Zespół prawego reflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 10 A | Zespół lewego reflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 10 A | Konwerter DC/DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 5A | Elektryczna sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06-F07 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 20A | Pompa płynu chłodzącego do skrzynki elektronicznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 10 A | Przekaźnik pompy paliwa, przełącznik dolnej konsoli, moduł diagnostyczny izolacji zbiornika paliwa (wyciek zbiornika), przełącznik pedału hamulca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20A | Moduł sterujący silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15A | Zmienny rozrząd wałka rozrządu dolotowego, Zmienny rozrząd wałka rozrządu wydechu, Sonda lambda przed zaworem, Sonda lambda za zaworem wylotowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20A | Cewka zapłonowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15A | Zawór sterujący zasuwą odpływową, zawór zrzutowy, termostat elektroniczny, czujnik masowego przepływu powietrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 25A | Moduł sterujący nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 A | Przekaźnik spryskiwacza tylnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 25A | Moduł sterujący nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 25A | Moduł sterujący nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 25A | Moduł sterujący nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 A | Przekaźnik przednich świateł przeciwmgłowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 A | Przekaźnik spryskiwacza przedniego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 A | Moduł sterujący silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 A | Skrzynka elektroniczna mocy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23-F24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30A | Hybrydowa jednostka sterująca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 25A | Moduł sterujący nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10 A | Pompa pomocnicza silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 15A | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 A | Hybrydowa jednostka sterująca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 25A | Przekaźnik włączający wycieraczkę przednią | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB01 | 25A | Moduł sterujący nadwozia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB02 | 60A | Przekaźnik niskiej prędkości wentylatora chłodzącego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB03 | 40A | Przekaźnik EVP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB04 | 40A | Wentylator chłodzący | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB05 | 40A | Pompa układu kontroli stabilności | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB06 | 40A | Zawór układu kontroli stabilności | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB07 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB08 | 50A | Przekaźnik średniej prędkości wentylatora chłodzącego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MD1 | 200A | Pompa mocy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MD2 | 100A | Skrzynka bezpieczników przedziału pasażerskiego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MD3 | 80A | Elektryczny moduł wspomagania kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MD4 | 200A | Skrzynka bezpieczników przedziału bagażowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

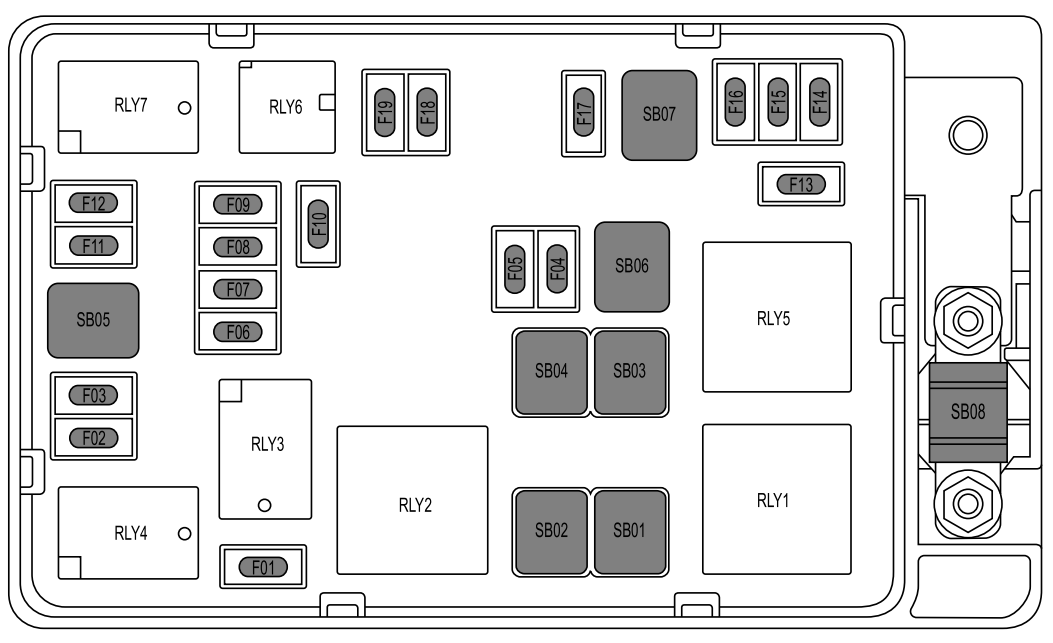

Przesuń zespół wykładziny bagażnika i otwórz pokrywę skrzynki bezpieczników bagażnika oznaczoną jako Skrzynka bezpieczników. Poluzuj dwa zaciski z przodu i z tyłu skrzynki bezpieczników, a następnie otwórz pokrywę skrzynki bezpieczników w bagażniku.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 20A | Przekaźnik superblokujący |
| F02 | – | – |
| F03 | 20A | Przekaźnik pompy płynu chłodzącego ESS |
| F04-F07 | – | – |
| F08 | 15A | Gniazdo złącza zestawu do holowania |
| F09 | 5A | Elektryczny czujnik akumulatora |
| F10 | 15A | Przekaźnik tylnej wycieraczki |
| F11-F12 | – | – |
| F13 | 5A | Moduł sterujący ostrzeganiem o pieszych |
| F14 | – | – |
| F15 | 10 A | Moduł zarządzania podwoziem |
| F 16 | – | – |
| F17 | 20A | System magazynowania energii, ładowarka pokładowa |
| F18 | – | – |
| F19 | 15A | Przekaźnik pompy paliwa |
| SB01 | 30A | Dodatni współczynnik temperaturowy |
| SB02 | 30A | Dodatni współczynnik temperaturowy |
| SB03-SB04 | – | – |
| SB05 | 30A | Moduł sterujący elektrycznie otwieraną klapą bagażnika |
| SB06 | 30A | Dodatni współczynnik temperaturowy |
| SB07 | – | – |
| SB08 | 200A | Moc akumulatora |
