MG ZR (2001-2005) – schematy bezpieczników i przekaźników

Rocznik 2001-2005

Zaktualizowano 16.01.2025

MG ZR (2001-2005) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG ZR z lat: 2001, 2002, 2003, 2004, 2005.

Sprawdzanie oraz wymiana bezpieczników MG ZR (2001-2005)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w MG ZR (2001-2005)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

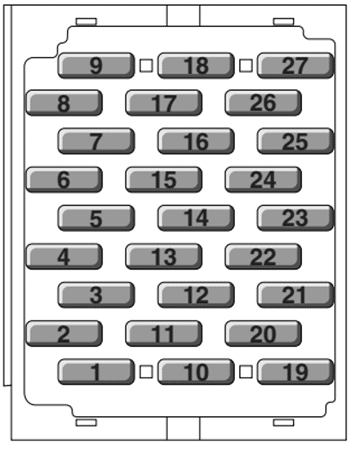

Skrzynka bezpieczników przedziału pasażerskiego MG ZR (2001-2005)

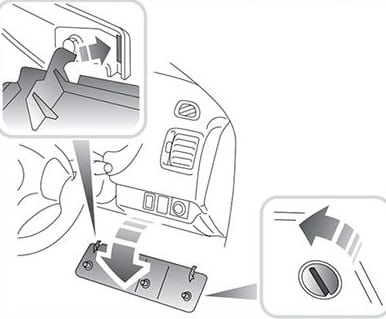

Aby uzyskać dostęp do wewnętrznej skrzynki bezpieczników, zdejmij pokrywę za pomocą małej monety i przekręć trzy śruby obrotowe o 90° w kierunku przeciwnym do ruchu wskazówek zegara, a następnie zwolnij pokrywę do tyłu.

MG ZR (2001-2005) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15A	Klakson
2	20A	Okno (prawe tylne)
3	10 A	Tylne światła przeciwmgielne
4	20A	Okno (lewe tylne)
5	10 A	Oświetlenie wnętrza i bagażnika Klamra pasa bezpieczeństwa (po prawej stronie) Zespół audio Lusterka zewnętrzne Zegar
6	20A	Okno (lewy przód)
7	30A	Szyberdach
8	20A	Okno (prawy przód)
9	20A	Spryskiwacze szyb Spryskiwacze reflektorów
10	10 A	Reflektor (prawe światło drogowe)
11	10 A	Światła do jazdy dziennej Oświetlenie wnętrza (Skandynawia)
12	10 A	Reflektor (lewe światło drogowe)
13	10 A	Światła boczne i tylne (lewe) Poziomowanie reflektorów (lewe) Oświetlenie schowka podręcznego, Zegar Oświetlenie wewnętrzne
14	10 A	Reflektor (światła mijania prawe)
15	10 A	Światła pozycyjne i tylne (prawe) Poziomowanie reflektorów (prawe) Oświetlenie tablicy rejestracyjnej
16	10 A	Reflektor (lewe światło mijania)
17	20A	Silnik dmuchawy
18	20A	Podgrzewacze siedzeń
19	10 A	System nagłośnienia
20	10 A	Uruchomienie silnika
21	15A	Wycieraczki przedniej szyby – przednie
22	10 A	Lusterka zewnętrzne
23	10 A	System antywłamaniowy
24	10 A	Światła stopu Światła cofania
25	10 A	Alarm antykradzieżowy Silnik dmuchawy Kierunkowskazy Zegar Zestaw przyrządów
26	15A	Wycieraczka tylnej szyby Spryskiwacze reflektorów Oświetlenie klimatyzacji Ogrzewanie siedzeń
27	5A	Poduszka powietrzna SRS

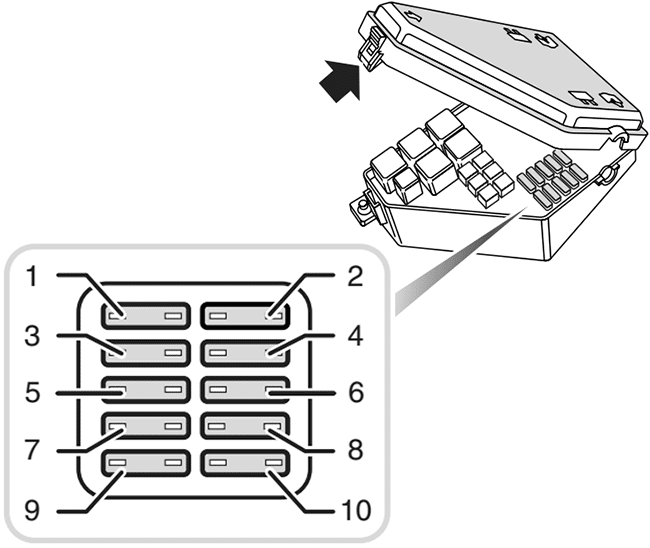

Skrzynka bezpieczników komory silnika MG ZR (2001-2005)

Skrzynka bezpieczników znajduje się po lewej stronie komory silnika. Naciśnij zatrzask (strzałka na ilustracji), aby zwolnić pokrywę.

MG ZR (2001-2005) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	System zarządzania silnikiem Selektor automatycznej skrzyni biegów Prędkościomierz
2	20A	System zarządzania silnikiem Pompa paliwa
3	10 A	System zarządzania silnikiem Przekaźnik świec żarowych
4	10 A	Przekaźnik klimatyzacji Przekaźnik wentylatora chłodzącego
5	25A	Alarm antykradzieżowy Centralny zamek drzwi
6	15A	Przednie światła przeciwmgielne
7	15A	Światła awaryjne
8	15A	System zarządzania silnikiem
9	10 A	Klimatyzacja
10	20A	Wyłącznik odcinający paliwo

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
