Mercedes-Benz SLK R170 (1996-2004) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz SLK R170 z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Mercedes-Benz SLK R170 to kompaktowy roadster wprowadzony na rynek w 1996 roku i produkowany do 2004 roku. Jest to pierwsza generacja modelu SLK (Super Leicht Kurz – „super lekki krótki”) i zdobyła dużą popularność ze względu na swoje sportowe osiągi i charakterystyczny, składany dach.

SLK R170 wyróżnia się atrakcyjnym wyglądem z charakterystycznymi krągłymi reflektorami, muskularnymi nadkolami i nisko położonym profilem. Jego składany hardtop jest jednym z największych atutów tego modelu, umożliwiając szybką i łatwą zmianę z zamkniętego coupe na kabriolet.

Wnętrze SLK R170 jest dobrze zaprojektowane i oferuje wysoką jakość materiałów wykończeniowych. Pomimo kompaktowych rozmiarów, kabina jest przestronna i wygodna dla dwóch pasażerów. Wyposażona jest w wiele opcji, takich jak skórzane fotele, system audio i klimatyzację.

Pod względem napędu, SLK R170 oferuje różne jednostki napędowe benzynowe, w tym czterocylindrowe i sześciocylindrowe silniki o różnych mocach. Najmocniejsza wersja to SLK 32 AMG, który był wyposażony w silnik V6 o doładowaniu mechanicznym.

W zakresie prowadzenia, SLK R170 oferuje dynamiczną jazdę, świetne przyspieszenie i precyzyjne sterowanie. Dzięki niskiemu środkowi ciężkości i sztywnej konstrukcji nadwozia, samochód zapewnia dobrą stabilność i pewność na drodze.

Podsumowując, Mercedes-Benz SLK R170 to atrakcyjny kompaktowy roadster z charakterystycznym składanym dachem. Zapewnia sportową jazdę, stylowy wygląd i wysoką jakość wykonania. Mimo upływu lat, nadal jest doceniany przez miłośników motoryzacji i stanowi dobrą opcję dla osób poszukujących dynamicznego i wyrafinowanego kabrioletu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

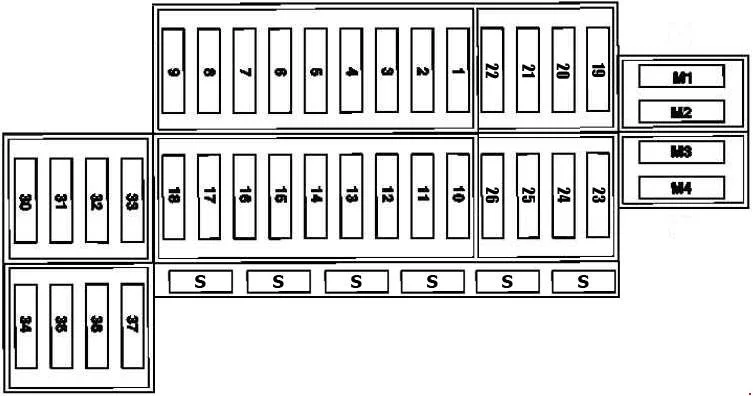

Skrzynka bezpieczników w komorze silnika

Znajduje się w komorze silnika (po lewej stronie).

Mercedes-Benz SLK R170 (1996-2004) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Asra: Kierunkowskazy Lampy kierunkowskazów przyczepy	7,5
1	170 545 (01, 10, 20, 22, 28) 00: Telefon Sygnał otwarcia bramy garażowej (170 545 (10, 20, 22, 28) 00) E-Call (170 545 (20, 22, 28) 00)	5
2	Asra: Klakson fanfary Automatyczna nagrzewnica: (Automatyczna nagrzewnica z zaworem cyrkulacyjnym) Moduł sterujący światła do jazdy dziennej	15
2	Asra: Klakson fanfary Klimatyzacja (Tempmatic): (moduł sterowania wentylatorem z elektrycznym zasysaniem, zawór recyrkulacji powietrza) Klimatyzacja (automatyczna): (moduł sterowania wentylatorem z elektrycznym zasysaniem) Moduł sterowania światłami do jazdy dziennej	20
2	170 545 (01, 10, 20, 22, 28) 00: Jednostka sterująca-poduszka powietrzna Jednostka sterująca-automatyczny system rozpoznawania fotelika dziecięcego	5
3	Asra: Zestaw wskaźników Moduł monitorujący awarię lamp zewnętrznych Przełącznik lampki stopu (lampy stopu, lampy stopu przyczepy, centralnie wysoko zamontowana lampa stopu, moduł sterujący układu jezdnego) Podgrzewana dysza spryskiwacza przedniej szyby (lewa, prawa) Podgrzewany przewód dyszy spryskiwacza (lewy, prawy)	15
3	170 545 (01, 10, 20, 22, 28) 00: Wskaźnik, system bezpieczeństwa Wskaźnik, automatyczny system rozpoznawania fotelika dziecięcego	5
4	Asra: Prawy reflektor świateł mijania	7,5
4	Asra: Światła mijania ATA (USA, CH)	15
4	170 545 (01, 10, 20, 22, 28) 00: Silnik wycieraczek	30
5	Asra: Lewy reflektor świateł mijania	7,5
5	170 545 (01, 10, 20, 22, 28) 00: Radio	15
6	Asra: Prawy reflektor świateł drogowych	7,5
6	170 545 (01, 10, 20, 22, 28) 00: Regulacja lusterka zewnętrznego lewego i prawego	15
7	Asra: Lewy reflektor świateł drogowych Wskaźnik świateł drogowych	7,5
7	170 545 (01, 10, 20, 22, 28) 00: Wskaźnik miękkiego dachu Elektroniczne sterowanie skrzynią biegów Blokada parkowania/cofania	5
8	Asra: Lewa lampa przeciwmgielna Prawa lampa przeciwmgielna	10
8	170 545 (01, 10, 20, 22, 28) 00: Radio	15
9	Asra: Regulator dmuchawy Klimatyzacja (automatyczna)/klimatyzacja (Tempmatic)	30
9	170 545 (01, 10, 20, 22, 28) 00: Oświetlenie dachowe Horn (170 545 (10, 20, 22, 28) 00) Alarm antywłamaniowy (170 545 (10, 20, 22, 28) 00 ) Oświetlenie bagażnika (170 545 (20, 22, 28) 00)	10
11	Cewki zapłonowe	15
11	Kontrola silnika	10
12	Termowyłącznik podgrzewanej spryskiwacza przedniej szyby (dysze spryskiwacza, podgrzewacz węża)	10
13	Asra, 170 545 (01, 10, 20) 00: Gniazdo diagnostyczne Telefon E-Call (170 545 (20, ??) 00)	5
13	170 545 (22, 28) 00: Gniazdo diagnostyczne Telefon	10
14	Asra, 170, 545, 01 00: System nagłośnienia (wzmacniacz mocy lewy/prawy)	25
14	170 545 (10, 20, 22, 28) 00: Wzmacniacz dźwięku	20
15	Asra, 170 545 01 00: Moduł sterujący silnika HFM-SFI (SLK 200 (170.435; 10.95 – 04.00)	15
15	170 545 (10, 20, 22, 28) 00: Automatyczny system grzewczy Tempmatic Dodatkowa pompa wody	5
16	Asra, 170 545 01 00: Moduł sterujący silnika HFM-SFI (SLK 200 (170.435; 10.95 – 04.00)	10
16	170 545 (20, 22) 00: ABS/ESP	30
17	170 545 (20, 22) 00: ABS/ESP	5
18	170 545 28 00: Połączenie elektroniczne	5
19	170 545 (10, 20, 22, 28) 00: Elektrycznie sterowane okno przednie	40
20	170 545 (10, 20, 22, 28) 00: Elektrycznie sterowane szyby tylne	40
21	170 545 (20, 22, 28) 00: regulacja siedziska z prawej strony	30
22	170 545 (20, 22, 28) 00: regulacja siedziska z lewej strony	30
23	170 545 22 00: Pompa wody – silnik doładowany	5
23	170 545 28 00: Pompa wody – silnik 3,2 naładowany	10
23	170 545 10 00: Centralny zamek Oświetlenie bagażnika	20
24	170 545 (20, 22, 28) 00: Jednostka hydrauliczna	40
24	170 545 10 00: Pneumatyczna jednostka sterująca odmrażania tylnej szyby	20
25	170 545 (20, 22, 28) 00: Pneumatyczna jednostka sterująca odmrażania tylnej szyby	20
25	170 545 10 00: Jednostka hydrauliczna	40
26	170 545 (20, 22, 28) 00: Zamek centralny	20
30	podgrzewanie fotela	5
31	Zapalniczka przednia z oświetleniem popielniczki Lampka schowka	15
32	Przełącznik kombinowany (silnik wycieraczek, pompa spryskiwacza, migacz reflektora)	15
33	Moduł sterowania przyciskiem nagrzewnicy	5
34	Asra, 170 545 01 00: podgrzewanie siedzenia	25
34	170 545 (10, 20, 22, 28) 00: ogrzewanie siedzeń	30
35	Przekaźnik potwierdzenia zamknięcia Zestaw wskaźników (brzęczyk ostrzegawczy) Stacjonarna nagrzewnica/wzmacniacz nagrzewnicy Zdalne sterowanie częstotliwością radiową Migacz ostrzegawczy	15
36	Dmuchawa układu klimatyzacji Automatyczny system ogrzewania Tempmatic	30
37	Diagnostyka (OBD II) Zdalne sterowanie częstotliwością radiową Zestaw wskaźników Automatyczna nagrzewnica (HEAT): Przycisk sterowania nagrzewnicy (HEAT) Moduł sterowania klimatyzacją (Tempmatic A/C) Zawór przełączający klapy świeżego/recyrkulowanego powietrza	5
M1	Asra, 170 545 01 00: Przednie szyby elektryczne	40
M2	Asra, 170 545 01 00: Tylne szyby elektryczne	40
M3	Asra, 170 545 01 00: Skrzynka bezpieczników w bagażniku	80
M4	Asra, 170 545 01 00: Moduł sterujący nagrzewnicy wspomagającej (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), lewy układ kierowniczy LHS)	40
M4	170 545 01 00: Wentylator ssący (tempmatic) (w modelach RHD w skrzynce sterowniczej)	50

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się z boku deski rozdzielczej, za pokrywą (po lewej stronie w lewego koła, po prawej w lewego koła).

Schemat skrzynki bezpieczników (pojazdy z kierownicą z lewej strony)

Mercedes-Benz SLK R170 (1996-2004) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Nieużywany	–
2	Wyłącznik świateł stopu Tempomat	15
3	Prawe światło drogowe Lampka kontrolna świateł drogowych	7,5
4	Lampka cofania Lampka kierunkowskazów Sterowanie przyciemnianiem lusterka wstecznego Sterowanie wspomaganiem parkowania	15
5	Lewe światło drogowe	7,5
6	Prawe światło mijania	15
7	Przednie prawe światło postojowe Przednie prawe światło boczne (model 170 USA) Prawe światło tylne	7,5
8	Lewe światło mijania	15
9	Lewe światło przeciwmgielne Prawe światło przeciwmgielne	15
10	Przednie lewe światło postojowe Przednie lewe światło boczne (model 170 USA) Lewa lampa tylna	7,5
11	Oświetlenie tablicy rejestracyjnej Podświetlenie przyrządów Podświetlenie symboli Automatyczna regulacja zasięgu reflektorów	7,5
12	Tylne światło przeciwmgielne	7,5

Schemat skrzynki bezpieczników (pojazdy z kierownicą z prawej strony)

Mercedes-Benz SLK R170 (1996-2004) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Lewe światło przeciwmgielne Prawe światło przeciwmgielne	15
2	Tylne światło przeciwmgielne	7,5
3	Prawa przednia lampa postojowa Prawa tylna lampa	7,5
4	Lewa przednia lampa postojowa Lewa lampa tylna	7,5
5	Lewe światło drogowe	7,5
6	Oświetlenie tablicy rejestracyjnej Podświetlenie przyrządów Podświetlenie symboli Automatyczna regulacja zasięgu reflektorów	7,5
7	Prawe światło drogowe Lampka kontrolna świateł drogowych	7,5
8	Lewe światło mijania	15
9	Lampka stopu Tempomat	15
10	Prawe światło mijania	15
11	Nieużywany	–
12	Światło cofania/kierunkowskaz Sterowanie przyciemnianiem lusterka wstecznego Sterowanie wspomaganiem parkowania	15

Skrzynka bezpieczników w bagażniku

Mercedes-Benz SLK R170 (1996-2004) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
23	Asra: Pompa zasilająca (CL), Klakson (ATA), Lampa bagażnika	20
24	Asra: moduł sterujący PSE	40
25	Asra: Jednostka hydrauliczna z miękkim górnym mechanizmem	30
26	Asra: Nie używany	–
