W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa G W463 z lat: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 oraz 1998, 1999 , 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Mercedes-Benz Klasa G W463, znany również jako Mercedes-Benz G-Klasa lub popularnie jako „G-Wagen”, to luksusowy samochód terenowy wprowadzony na rynek w 1989 roku. Od momentu swojego debiutu, model W463 kontynuował produkcję aż do 2006 roku.

Klasa G W463 charakteryzuje się wyjątkowym i charakterystycznym wyglądem, który został zainspirowany wojskowymi pojazdami terenowymi. Posiada prostokątną sylwetkę, wyraźne linie nadwozia i wyższe zawieszenie, co czyni go rozpoznawalnym na drodze.

Samochód oferuje również znakomite możliwości terenowe. Wyposażony w napęd na cztery koła i reduktor, Klasa G W463 radzi sobie doskonale w trudnym terenie, przekraczając przeszkody i oferując pewne prowadzenie. Ponadto, posiada skuteczne systemy kontroli trakcji i stabilności, które zapewniają bezpieczną jazdę w różnych warunkach.

Wnętrze Klasa G W463 charakteryzuje się wysokim poziomem luksusu i komfortu. Można znaleźć wygodne fotele, wysokiej jakości materiały wykończeniowe oraz liczne opcje personalizacji. Pomimo swojego klasycznego wyglądu, samochód oferuje również niektóre zaawansowane funkcje i technologie, takie jak system multimedialny, nawigacja satelitarna i systemy bezpieczeństwa.

W zakresie grupy napędowej, Klasa G W463 oferuje różne wersje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Moc silników może się różnić w zależności od wersji i rocznika produkcji.

Podsumowując, Mercedes-Benz Klasa G W463 to ikona wśród luksusowych samochodów terenowych. Posiada niepowtarzalny wygląd, doskonałe możliwości terenowe i wysoki poziom komfortu. Mimo upływu lat, model ten nadal cieszy się dużą popularnością i jest ceniony zarówno przez miłośników off-roadu, jak i klientów poszukujących luksusowego SUV-a.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mercedes-Benz CLS C257 (2019-2021) - schematy bezpieczników i przekaźników

Mercedes-Benz Klasa G (W463) był produkowany od 1990 do 2018 roku. W tym wpisie znajdziesz schematy skrzynek bezpieczników dla modeli G280, G300, G320, G350, G500 i G55.



Przedział pasażerski

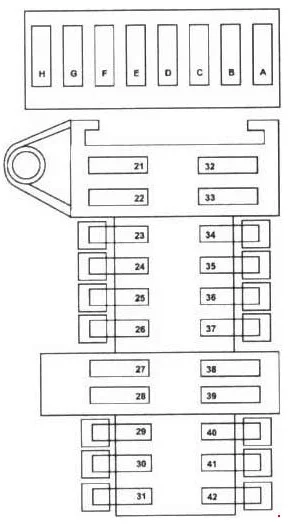

Skrzynka bezpieczników w panelu

Skrzynka bezpieczników znajduje się na lewym końcu deski rozdzielczej za osłoną ochronną.

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników



Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

Opis

21 30A Jednostka sterująca przednich lewych drzwi
22 30A Jednostka sterująca przednich prawych drzwi
23 5A Tylna lampa oświetlenia lokalnego
24 Odmrażacz szczotkowy 20A
25 10A Podgrzewany fotel kierowcy
26 7,5A Konwerter napięcia
27 30A Jednostka sterująca regulacją mocy fotela kierowcy
28 Złącze akcesoriów 30A
29 Zapasowy
30 Klimatyzator 40A
31 20A elektroniczny wyłącznik zapłonu
32 30A Sterownik tylnych lewych drzwi
33 30A Sterownik tylnych prawych drzwi
34 7.5A system telefonii komórkowej
35 Podgrzewacz pomocniczy 30A
36 15A Zapasowy
37 30A Pompa próżniowa (siłownik blokady mechanizmu różnicowego)
38 Fotel pasażera z zasilaniem 40A
39 7,5A Jednostka sterująca skrzyni biegów
40 Zapasowy
41 Klimatyzator 7,5 A
42 15A Tablica przyrządów
A 15A Nieużywane
B 10A ESC 87, Jednostka sterująca ABS
C Zapasowy
D 5A Przełącznik akcesoriów, włącznik światła hamowania
E Zapasowy
F 20A Ogrzewanie tylnego siedzenia
G Wentylator skraplacza 20A
H Wentylator skraplacza 30A

Skrzynka bezpieczników i przekaźników pod deską rozdzielczą

Po stronie pasażera, w dolnej części tablicy rozdzielczej, znajduje się główny bezpiecznik i skrzynka przekaźników.

Aby uzyskać dostęp, zdejmij pokrywę ochronną.



Typ 1

W tym typie skrzynka bezpieczników i przekaźników jest montowana do góry nogami.

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

Opis

43a 15A Klakson
43b 15A Klakson
44 5A Telefonia komórkowa
45 Poduszka powietrzna 10A
46 20A wycieraczka
47 Zapalniczka 15A, podświetlenie
48 15A Cewka zapłonowa
49 Poduszka powietrzna 10A
50 5A Zapasowy
51 7,5A Klimatyzacja, jednostka sterująca automatycznej skrzyni biegów
52 15A Rozrusznik
53 Wentylator chłodzący 15A
54 15A Wentylator nagrzewnicy
55 7,5A Jednostka sterująca automatycznej skrzyni biegów
56 7,5A Sterownik wyboru automatycznej skrzyni biegów
57 5A elektroniczny wyłącznik zapłonu
58 Blok bezpieczników 40A (8 szt.)
59 Pompa powrotna ABS 50A
60 Modulator ABS 40A
61 15A Zapasowy
62 System LDS 5A
63 5A Zapasowy
64 System audio 10A
65 40A pompa powietrza wtórnego
I przekaźnik klaksonu
K obwód przekaźnikowy 87
L przekaźnik sterujący wycieraczkami (prędkość)
M obwód przekaźnika 15R
N obwód przekaźnika 15
O przekaźnik pompy powietrza
P obwód przekaźnika 15
Q przekaźnik włącznika wycieraczek
R obwód przekaźnikowy 87
S przekaźnik rozrusznika
Zobacz także:  Mercedes-Benz Zetros - schematy bezpieczników i przekaźników



Typ 2

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

Przydział

1 7,5A Prześwit lewy
2 7.5A Prześwit prawy
3 15A Światła przeciwmgielne tylne, przednie
4 7,5A Światła drogowe lewe
5 7,5A Światła drogowe prawe, wskaźnik świateł drogowych
6 7,5A Światło mijania lewe
7 7,5A Światło mijania prawego
8 15A Spryskiwacz i spryskiwacz przodu, światło cofania
9 20A Piec, schowek i oświetlenie wewnętrzne, recyrkulacja
10 7,5A Światła stopu, blokada mechanizmu różnicowego, zestaw wskaźników, ogrzewanie wtryskiwaczy, 15A Tempomat
11 15A Kierunkowskazy, sygnał, podgrzewane lusterka
12 15A Środek czyszczący i spryskiwacz tylny
13 10A Deska rozdzielcza, gang awaryjny, przednie światła, zegar, radio
14 20A Ogrzewanie tylne, oświetlenie tylnej szyby
15 15A Zapalniczka, radio, poduszki powietrzne
16 15A Centralny zamek
17 7.5A Wyrzucanie
18 Spryskiwacz reflektorów 10A
19 7,5A Wentylator i klimatyzator
20 15A Dodatkowa świeca żarowa grzałki
21 20A Sterownik nagrzewnicy dodatkowej, wentylator nagrzewnicy dodatkowej
22 25A Ogrzewanie siedzenia
23 30A Dodatkowy wentylator klimatyzacji
24 25A Podgrzewana szyba przednia, 25A Przednie prawe i tylne lewe szyby elektryczne
25 15A Przełącznik temperatury, czujnik temperatury oleju 25A Przednie lewe i tylne prawe szyby elektryczne
26 15A Jednostka sterująca IFZ
27 15A Listwa zaciskowa do wyposażenia specjalnego, zacisk 15
28
D3 Oświetlenie wewnętrzne
D4
D5 światło mijania
D6
A 15A Szyberdach przesuwny
B 30A Przednie okno elektryczne
С 30A Tylne okno elektryczne
D 25A Regulacja siedziska
E 25A Regulacja siedziska
F
G
H gniazdo przyczepy
Zobacz także:  Mercedes-Benz CLA C117 (2013-2018) - schematy bezpieczników i przekaźników

W tym typie przekaźniki znajdują się za tą skrzynką.

Skrzynka bezpieczników i przekaźników w tunelu

Kolejna skrzynka bezpieczników i przekaźników znajduje się pomiędzy przednimi siedzeniami w tunelu.

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

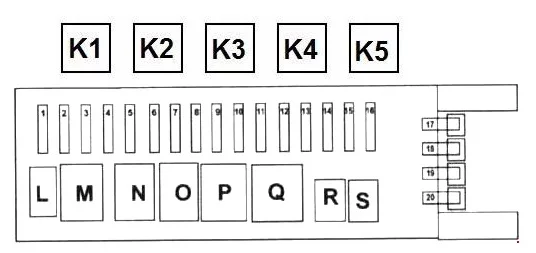

Aby uzyskać dostęp, należy zdjąć pokrywę skrzynki (3) poprzez przekręcenie łącznika (2). Samo pudełko będzie wyglądało mniej więcej tak.

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

Opis

1 30A Złącze obwodu 15R
2 30A Złącze obwodu 15R
3 5A  Telewizor – odbiornik
4 15A pompa paliwa
5 Zapasowy 20A
6 Zapasowy 20A
7 Zapasowy 20A
8 7,5A Antena, syrena przeciwkradzieżowa, czujnik przechyłu
9 25A Panel sterowania na podsufitce
10 Ogrzewanie tylnej szyby
11 zapasowy
12 zapasowy
13 Zacisk 15 pompa obejściowa
14 Tylna wycieraczka
15 Napęd klapy wlewu
16 System sterowania głosem
17 Jednostka wykrywania połączenia obwodu elektrycznego przyczepy
18 Złącze obwodu przyczepy
19 Wniosek 30 pompa obejściowa
20 Napęd zamka tylnych drzwi
L Przekaźnik pompy paliwa
M Przekaźnik 2, zacisk 15R
N Rezerwa przekaźnika 2
О Rezerwa przekaźnika 1
P Przekaźnik tylnego odszraniania
Q Przekaźnik 1, zacisk 15R
R Przekaźnik korka wlewu, przełącznik polaryzacji 1
S Przekaźnik korka wlewu, przełącznik polaryzacji 2
K1 Przekaźnik blokady mechanizmu różnicowego (K36)
K2 Przekaźnik tłumienia światła hamowania ESP (K55)
K3 Presostat wysokiego ciśnienia / pompa zwrotna ESP (K60)
K4 Przekaźnik prawego wentylatora pomocniczego (K9/2)
K5 Przekaźnik lewego wentylatora pomocniczego (K9/1)

Bagażnik

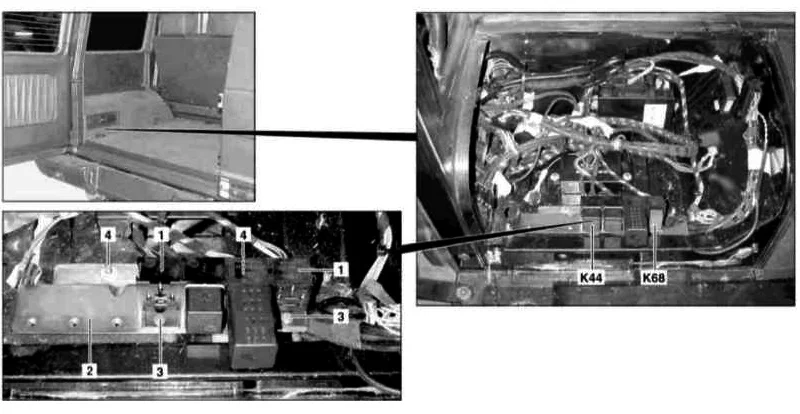

Po lewej stronie w bagażniku znajdują się dodatkowe elementy przekaźnikowe.

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

Mercedes-Benz Klasa G W463 (1989-2006) - schematy bezpieczników i przekaźników

Opis

  • T – Przekaźnik centralnego zamka (CZ)
  • U – N36 Czujnik prędkości stopnia wyjściowego skrzyni biegów
  • V – K68 Przekaźnik wycieraczki tylnej szyby
  • W – K68 Przekaźnik wycieraczki tylnej szyby
