W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa B W245 z lat: 2006, 2007, 2008, 2009, 2010, 2011.

Mercedes-Benz Klasa B W245 to kompaktowy minivan produkowany w latach 2005-2011. Model ten charakteryzuje się przestronnym wnętrzem i praktycznym układem siedzeń, co czyni go atrakcyjnym wyborem dla rodzin i osób poszukujących większej przestrzeni.

Klasa B W245 oferuje różne warianty silnikowe, zarówno benzynowe, jak i wysokoprężne. Moc silników benzynowych waha się od około 95 KM do 193 KM, natomiast silniki wysokoprężne mają moc od około 80 KM do 140 KM. W zależności od wersji wyposażeniowej, samochód może być dostępny z manualną skrzynią biegów lub z automatyczną skrzynią biegów.

Wnętrze Klasa B W245 cechuje się wysoką jakością wykonania i dbałością o szczegóły. Praktyczne rozwiązania, takie jak regulowane tylne siedzenia, elastyczne przestrzenie bagażowe i liczne schowki, umożliwiają dostosowanie samochodu do indywidualnych potrzeb. Dodatkowo, Klasa B W245 może być wyposażona w różne systemy wspomagające jazdę, takie jak system kontroli trakcji, systemy bezpieczeństwa i asysty kierowcy.

Pod względem stylu, Klasa B W245 prezentuje się nowocześnie i dynamicznie. Charakterystyczne cechy to opadająca linia dachu, muskularne nadkola i przestronna kabina. Model ten oferuje również dobrą widoczność dzięki dużej powierzchni przeszkleń.

Mercedes-Benz Klasa B W245 to solidny i praktyczny samochód, który pozwala na komfortową podróż zarówno na krótsze, jak i dłuższe dystanse. Jest to popularny wybór wśród osób ceniących przestronność i funkcjonalność pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod podłogą w pobliżu siedzenia pasażera lub w pobliżu siedzenia kierowcy. Zdejmij panel podłogowy, pokrywę i izolację akustyczną.

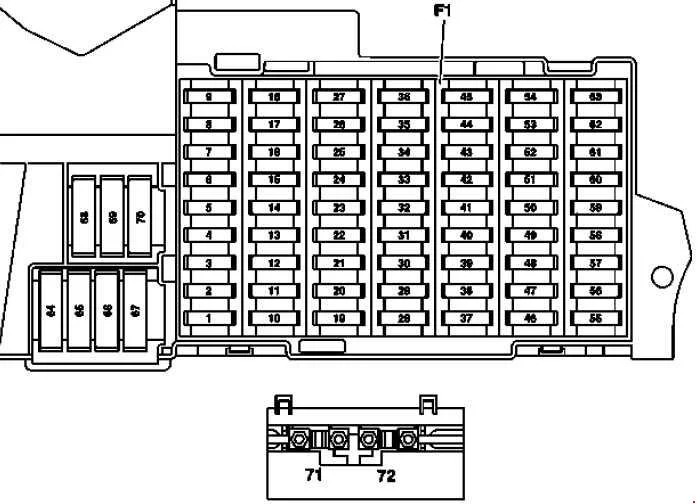

Mercedes-Benz Klasa B W245 (2006-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 2006-2008: Wyłącznik światła stop 10
1 Pakiet światła i wizji (2006-2008): Wyłącznik światła stop

2009-2011: Wyłącznik światła stop

5
2 Podgrzewana tylna szyba 25
3 Jednostka sterująca zestawu wskaźników EIS [EZS] 7,5
4 Sterownik EIS [EZS]

Sterownik elektrycznej blokady kierownicy

15
5 Klimatyzacja automatyczna i klimatyzacja automatyczna Komfort: jednostka sterująca i obsługowa OGRZEWANIA

Klimatyzacja automatyczna: jednostka sterująco-sterująca AAC [KLA]

Komfortowa klimatyzacja automatyczna: Jednostka sterująco-sterująca Comfort AAC [KLA]

7,5
6 Lewy klakson fanfary

Prawy klakson fanfary

15
7 Przekaźnik pompy paliwa 25
8 Jednostka sterująca napowietrznego panelu sterowania 25
9 Jednostka sterująca ESP i BAS 40
10 Regulator dmuchawy/złącze wiązki przewodów wewnętrznych 40
11 Obowiązuje dla silnika 266: Przekaźnik obwodu 87, silnik 30
11 Obowiązuje dla silnika 640: Przekaźnik obwodu 87, silnik 40
12 Moduł kolumny kierownicy

Kierownica wielofunkcyjna (2006-2008)

5
13 Jednostka sterująca lewych drzwi przednich 25
14 Sterownik prawych drzwi przednich 25
15 Jednostka sterująca ESP i BAS 25
16 Złącze łącza danych
Jednostka sterująca systemu Parktronic (PTS) (2006-2008)
10
17 Obrotowy włącznik światła 5
18 Obowiązuje dla skrzyni biegów 711, 716: Przełącznik lampy cofania 7,5
19 Mikromechaniczny czujnik prędkości obrotu AY pickup 5
20 Jednostka sterująca systemów przytrzymujących 7,5
21 Przekaźnik rozrusznika 30
22 Klaster instrumentów 7,5
23 2006-2008: Ogrzewanie dyszy spryskiwacza 7,5
23 Obowiązuje dla silnika 640 od ​​1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym 20
24 Jednostka sterująca elektrycznego wspomagania kierownicy (ES) 7,5
25 Wyłącznik świateł stopu
ESP i jednostka sterująca BAS
7,5
26 Obowiązuje dla skrzyni biegów 722: Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów 7,5
27 Obowiązuje dla skrzyni biegów 722: Jednostka sterująca CVT (bezstopniowa automatyczna skrzynia biegów) 10
28 Obrotowy włącznik światła 5
29 Jednostka sterująca SAM 30
30 Obwód 87F przekaźnik 25
31 2006-2008: Centralna jednostka sterująca bramą (pojazdy do 30.11.05), Obrotowy włącznik światła

2009-2011: Automatyczny włącznik światła

Czujnik światła dziennego, Czujnik deszczu/światła

5
32 Obowiązuje dla silnika 266: ME-SFI [ME] jednostka sterująca 7,5
33 Radio Jednostka radiowo-nawigacyjna COMAND jednostka sterująca, wyświetlająca i sterująca (Japonia) 15
34 Sterownik drzwi tylnych lewych 25
35 Sterownik prawych tylnych drzwi 25
36 2006-2008:
Punkt separacji telefonów komórkowych
Jednostka sterująca przyczepy
7,5
36 2009-2011:
Jednostka sterująca przyczepy

Jednostka sterująca PTS

10
37 Jednostka sterująca systemów bezpieczeństwa

Czujnik rozpoznawania zajętości przedniego fotela pasażera

Zajęty fotel pasażera przedni i czujnik rozpoznawania fotelika dziecięcego

7,5
38 Zapalniczka przednia z podświetleniem popielniczki 25
39 Silnik wycieraczek 25
40 Szyberdach żaluzjowy: Jednostka sterująca panelu sterowania napowietrznego 7,5
40 Dach lamelowy: Jednostka sterująca panelu sterowania napowietrznego 25
41 Silnik wycieraczek klapy tylnej 15
42 Oświetlenie schowka z przełącznikiem

Oświetlenie lewego i prawego lusterka kosmetycznego
Przełącznik oświetlenia przestrzeni na nogi (pakiet szkoły jazdy)
Przełącznik monitora pracy pedałów (pakiet szkoły jazdy)
Punkt separacji napięcia zasilania VICS+ETC (Japonia)

7,5
43 Obowiązuje dla silnika 266:
Tuleja złącza zacisku 87M1eBiwalentny napęd na gaz ziemny (2009-2011):
Tuleja złącza zacisku 87M1e
15
43 Obowiązuje dla silnika 640:
Tuleja złącza zacisku 87M1e
7,5
44 Obowiązuje dla silnika 266:
Tuleja złącza zacisku 87M2e
15
44 Obowiązuje dla silnika 640:
Tuleja złącza zacisku 87M2e
20
45 Dotyczy silnika 640:
Jednostka sterująca CDI
25
46 2006-2008:
Telefoniczna jednostka sterująca, (Japonia)
Kompensator E-net
Uniwersalny przenośny interfejs CTeL (UPCI [UHI]) jednostka sterująca
7,5
46 2009-2011: Głośnik z modułem basowym (Japonia) 25
46 2009-2011: Wzmacniacz do nagłośnienia 40
47 Jednostka sterująca telefonem, (Japonia)

Jednostka sterująca uniwersalnego przenośnego interfejsu CTEL (UPCI [UHI])
Punkt separacji telefonów komórkowych

Jednostka sterująca systemu sterowania głosem (VCS [SBS])

7,5
48 ATA [EDW]/zabezpieczenie przed odholowaniem/sterownik ochrony wnętrza
Sygnalizator alarmowy z dodatkową baterią
7,5
49 Panel sterowania górnego panelu sterowania

Poduszka podgrzewana lewego przedniego siedzenia (2006-2008)

Poduszka podgrzewana lewego przedniego oparcia (2006-2008)

Grzałka poduszki prawego przedniego siedzenia (2006-2008)

Grzałka poduszki prawego przedniego oparcia (2006-2008)

25
50 2006-2008:
Zmieniarka CD
VICS+ETC punkt separacji napięcia zasilania (Japonia)
2009-2011:
Jednostka sterująca interfejsem mediów
Cyfrowy tuner TV
Jednostka sterująca nadawania cyfrowego dźwięku
7,5
50 Obowiązuje dla pojazdów rządowych (2009-2011):
Listwa świetlna dachowa
Obwód 30 tuleja złącza
30
51 Kanada (2009-2011): Jednostka sterująca Weight Sensing System (WSS)
Dotyczy pojazdów rządowych (2009-2011): Specjalny panel sterowania systemem sygnałów
10
52 Punkt separacji napięcia zasilania VICS+ETC (Japonia) (pojazdy do 31.5.06) 5
52 Zapasowe (pojazdy od 1.6.06) 7,5
52 Jednostka sterująca systemem połączeń alarmowych (USA) (pojazdy do 31.5.06) 7,5
53 Zapalniczka tylna z podświetleniem popielniczki
Gniazdo wewnętrzne
30
54 Wzmacniacz do systemu dźwiękowego
Głośnik modułu basowego
25
54 Dotyczy pojazdów rządowych (2009-2011): 2-stykowe gniazdo 12 V 15
55 Lewa lampa przednia (Bi-ksenon)
Prawa lampa przednia (Bi-ksenon)
7,5
55 Lampa przednia lewa (Hi-xenon) 10
56 Zapasowy 10
56 Lampa przednia prawa (Hi-xenon) 10
57 2009-2011: Gniazdo zaczepu przyczepy (13-stykowe) 15
57 2006-2008: Jednostka sterująca bramką audio (Japonia) 25
57 2006-2008:
Jednostka sterująca SDAR

Jednostka sterująca systemu połączeń alarmowych (USA)

7,5
58 Jednostka sterująca przyczepy 25
59 Sterownik przyczepy (pojazdy do 31.5.05)
Gniazdo zaczepu przyczepy (13-stykowe) (pojazdy od 1.6.05)
20
60 Blok złącza fotela kierowcy 20
61 Blok złącza przedniego siedzenia pasażera 20
62 Obwód 15 przekaźnik (2) (SA: ksenon, telefon komórkowy) 25
63 Zapasowe (pojazdy do 31.5.05)
63 Dotyczy pojazdów rządowych (2009-2011): Listwa świetlna dachowa 25
63 Jednostka sterująca systemu połączeń alarmowych (USA) (pojazdy od 1.6.05)
Jednostka sterująca SDAR (pojazdy od 1.6.05)
7,5
64 Obowiązuje dla silnika 266: Przekaźnik pompy powietrza 40
64 Obowiązuje dla silnika 640: Wiązka przewodów silnika/złącze komory silnika (2006-2008), Stopień wyjściowy czasu świecenia (2009-2011) 80
65 Jednostka sterująca elektrycznego wspomagania kierownicy (ES) 80
66 Jednostka sterująca SAM 60
67 Obwód przekaźnika 15R (2) (SE) 50
68 Obowiązuje dla silnika 266.920 i silnika 266.940 z przekładnią 722: AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora 50
68 Obowiązuje dla silników 640.940, 640.941, 266.960, 266.980 i dla silników 266.920, 266.940 z (zaczep przyczepy): AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora 60
69 Obwód przekaźnika 15R (1) 50
70 Obwód 15 przekaźnik (1) 60
71 Obowiązuje dla silnika 640: Wzmacniacz grzałki PTC 150
72 2006-2008: Tuleja złącza obwodu 30
2009-2011:
Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]) (Taxi) Dotyczy
pojazdów rządowych:
Bezpiecznik 7
Bezpiecznik 10
60

Panel przekaźników (K100)

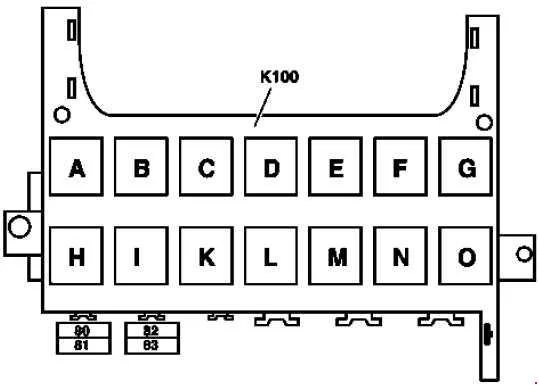

Mercedes-Benz Klasa B W245 (2006-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
80 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
81 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
82 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
83 Zarezerwowane dla pojazdów specjalnego przeznaczenia 30
Przekaźnik
A Obwód przekaźnika 15R (2) (SA)
B Obwód przekaźnika 15R (1)
C Przekaźnik klaksonu fanfary
D Podgrzewany przekaźnik tylnej szyby
E Przekaźnik stopnia wycieraczki 1/2
F Przekaźnik włączania/wyłączania wycieraczek
G Obwód 15 przekaźnik (1)
H Przekaźnik rezerwowy
I Obowiązuje dla silnika 266: Przekaźnik pompy powietrza
K Przekaźnik pompy paliwa
L Obwód silnika 87 przekaźnik
M Przekaźnik rozrusznika
N Obwód 87F przekaźnik
O Obwód 15 przekaźnik (2) (SA: ksenon, telefon komórkowy)
