Mercedes-Benz CLA C117 to kompaktowe coupe klasy premium, które zostało wprowadzone na rynek w 2013 roku. Poniżej przedstawiam informacje na temat tego modelu:
Mercedes-Benz CLA C117 to coupe, które łączy w sobie sportowy wygląd, komfortowe wnętrze oraz zaawansowane technologie. Jest to samochód, który wyróżnia się na drodze i dostarcza radość z jazdy.

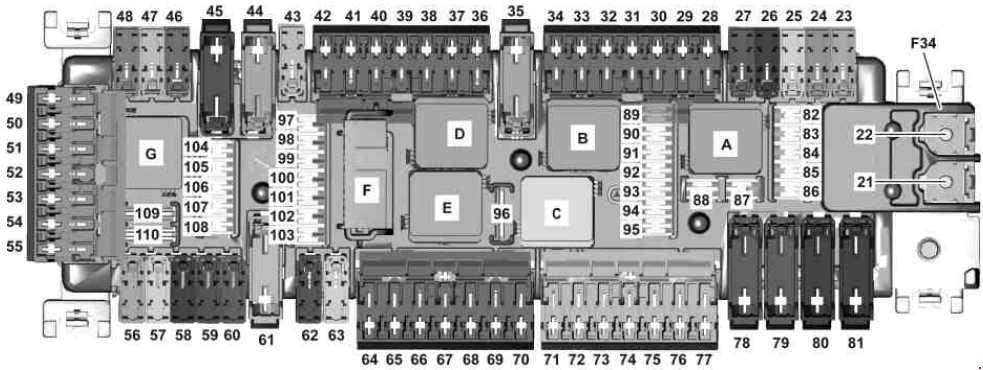

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się pod podłogą przy fotelu pasażera.
Usuń maty podłogowe.
Rozłożyć perforowaną wykładzinę podłogową (1) w kierunku strzałki.
Aby zwolnić pokrywę (3), naciśnij zacisk ustalający (2).
Rozłożyć pokrywę (3) w kierunku strzałki do zaczepu.
Zdejmij pokrywę (3) do przodu.
Schemat rozmieszczenia bezpieczników (4) znajduje się w dolnej prawej części pokrywy (3).
| Numer | Opis | Ampery [A] |
|---|---|---|
| 21 | Dotyczy silnika wysokoprężnego: Wzmacniacz grzałki PTC | 150 |
| 22 | Dodatkowy przekaźnik akumulatora dla funkcji ECO start/stop | 200 |
| 23 | Sterownik lewych drzwi przednich | 30 |
| 24 | Sterownik prawych drzwi przednich | 30 |
| 25 | Jednostka sterująca SAM | 30 |
| 26 | ECO start/stop dodatkowa tuleja złącza akumulatora | 10 |
| 27 | Bezpiecznik komory silnika i moduł przekaźnika | 30 |
| 28 | Jednostka sterująca generatora dźwięku wnętrza pojazdu | 5 |
| 29 | do 02.11.2014: Gniazdo przyczepy od 03.11.2014: Jednostka sterująca rozpoznawania przyczepy |
15 |
| 30 | Jednostka sterująca rozpoznawania przyczepy | 5 |
| 31 | 4MATIC: sterownik napędu na wszystkie koła | 5 |
| 32 | Jednostka sterująca modułu rury kolumny kierownicy | 5 |
| 33 | Panel sterowania Audio/COMAND | 5 |
| 34 | Jednostka sterująca i operacyjna ACC | 7,5 |
| 35 | Ogrzewanie tylnej szyby | 40 |
| 36 | Jednostka sterująca fotela kierowcy
Jednostka sterująca regulacji podparcia lędźwiowego fotela kierowcy |
7,5 |
| 37 | Wyświetlacz Audio/COMAND | 7,5 |
| 38 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 39 | Jednostka sterująca napowietrznego panelu sterowania | 10 |
| 40 | Obowiązuje dla silnika 651 (norma emisji EU6): Jednostka sterująca układu napędowego | 15 |
| 41 | Moduł sterowania panoramicznym dachem przesuwnym | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD) Jednostka sterująca COMAND |
5 |
| 42 | Radio (Radio 20, Audio 20 USB) | 25 |
| 43 | Jednostka sterująca systemu parkowania | 5 |
| 44 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 45 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 46 | Sterownik przedniego fotela pasażera
Przedni fotel pasażera regulacji podparcia lędźwiowego |
7,5 |
| 47 | Moduł nawigacyjny | 7,5 |
| 47 | Jednostka sterująca adaptacyjnego systemu tłumienia | 25 |
| 48 | Nieużywany | – |
| 49 | Jednostka sterująca do zestawu Drive do iPhone® | 7,5 |
| 49 | Silnik wentylatora COMAND | 5 |
| 50 | Jednostka sterująca osłoną kamery | 5 |
| 51 | Nieużywany | – |
| 52 | Nieużywany | – |
| 53 | Nieużywany | – |
| 54 | Nieużywany | – |
| 55 | Moduł komunikacyjny usług telematycznych Jednostka sterująca KEYLESS-GO |
5 |
| 56 | Jednostka sterująca modułu rury kolumny kierownicy | 10 |
| 57 | Asystent utrzymania pasa ruchu: Wielofunkcyjna jednostka sterująca pojazdu specjalnego | 30 |
| 57 | Pojazd specjalny: wielofunkcyjna jednostka sterująca pojazdu specjalnego; | 7,5 |
| 58 | Skrzynka bezpieczników pojazdu awaryjnego | 30 |
| 59 | Jednostka sterująca przedniego fotela pasażera | 30 |
| 60 | Jednostka sterująca fotela kierowcy | 30 |
| 61 | Jednostka sterująca wzmacniacza systemu dźwiękowego | 40 |
| 62 | Obowiązuje dla skrzyni biegów 711: Sterownik elektrycznej blokady kierownicy | 20 |
| 63 | Jednostka sterująca układu paliwowego | 25 |
| 64 | Elektroniczna jednostka sterująca poboru opłat Dedykowana jednostka sterująca komunikacji krótkiego zasięgu |
1 |
| 65 | Lampka w schowku na rękawiczki | 5 |
| 66 | Skrzynka bezpieczników pojazdu awaryjnego | 15 |
| 67 | Nieużywany | – |
| 68 | Nieużywany | – |
| 69 | Nieużywany | – |
| 70 | Gniazdo tylnej konsoli środkowej | 25 |
| 71 | Gniazdo bagażnika | 25 |
| 72 | Zapalniczka przednia z podświetleniem popielniczki Gniazdko zasilania we wnętrzu pojazdu |
25 |
| 73 | Elektryczna jednostka sterująca hamulca postojowego | 30 |
| 74 | Elektryczna jednostka sterująca hamulca postojowego | 30 |
| 75 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 76 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 77 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 78 | Sterownik pokrywy bagażnika/klapy podnoszonej Skrzynka bezpieczników pojazdu awaryjnego |
40 |
| 79 | Jednostka sterująca SAM | 40 |
| 80 | Jednostka sterująca SAM | 40 |
| 81 | Regulator dmuchawy | 40 |
| 82 | Jednostka sterująca napowietrznego panelu sterowania | 10 |
| 83 | Elektroniczna jednostka sterująca stacyjką | 7,5 |
| 86 | Wzmacniacz antenowy FM, AM i CL [ZV] od 01.06.2016: Wzmacniacz / kompensator antenowy systemu telefonii komórkowej |
5 |
| 87 | Złącze diagnostyczne | 10 |
| 88 | Klaster instrumentów | 10 |
| 89 | Przełącznik świateł zewnętrznych | 5 |
| 90 | Inteligentny czujnik radarowy lewego tylnego zderzaka
Inteligentny czujnik radarowy dla prawego tylnego zderzaka; |
5 |
| 91 | Przełącznik monitora pracy pedału
Przełącznik oświetlenia przestrzeni na nogi |
5 |
| 92 | Jednostka sterująca układu paliwowego | 5 |
| 93 | Elektryczna jednostka sterująca hamulca postojowego | 5 |
| 94 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 95 | Rozpoznawanie zajętości przedniego siedzenia pasażera i jednostka sterująca ACSR System rozpoznawania ciężaru pasażera (WSS) |
7,5 |
| 96 | Silnik wycieraczki tylnej klapy | 15 |
| 97 | Złącze elektryczne telefonu komórkowego | 5 |
| 98 | Jednostka sterująca SAM | 5 |
| 99 | Jednostka sterująca monitora ciśnienia w oponach | 5 |
| 100 | Dotyczy silnika 133: INTERFEJS BEZPOŚREDNIEGO WYBORU | 5 |
| 101 | 4MATIC: sterownik napędu na wszystkie koła | 10 |
| 102 | Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicą Obowiązuje dla pojazdów AMG od 01.09.2015: Jednostka sterująca trybem skrzyni biegów od 01.06.2016: Przełącznik anteny do telefonu i nagrzewnicy stacjonarnej |
5 |
| 103 | Jednostka sterująca systemem połączeń alarmowych Moduł komunikacyjny usług telematycznych Jednostka sterująca HERMES |
5 |
| 104 | Jednostka sterująca interfejsu multimedialnego
Jednostka przyłączeniowa multimediów |
5 |
| 105 | Jednostka sterująca Digital Audio Broadcasting
Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR) |
5 |
| 105 | Jednostka tunera | 7,5 |
| 106 | Kamera wielofunkcyjna | 5 |
| 107 | Tuner telewizji cyfrowej | 5 |
| 108 | do 31.05.2016: Kamera cofania | 5 |
| 108 | od 01.06.2016: Kamera cofania | 7,5 |
| 109 | Złącze elektryczne gniazda ładowania | 20 |
| 110 | Jednostka sterująca radia COMAND
Jednostka sterująca dźwiękiem silnika |
30 |
| Przekaźniki | ||
| A | Obwód 15 przekaźnik | |
| B | Przekaźnik wycieraczki tylnej szyby | |
| C | Obwód przekaźnika 15R2 | |
| D | Podgrzewany przekaźnik tylnej szyby | |
| E | Obwód przekaźnika 15R1 | |
| F | Obwód przekaźnika 30g | |
| G | Nieużywany |

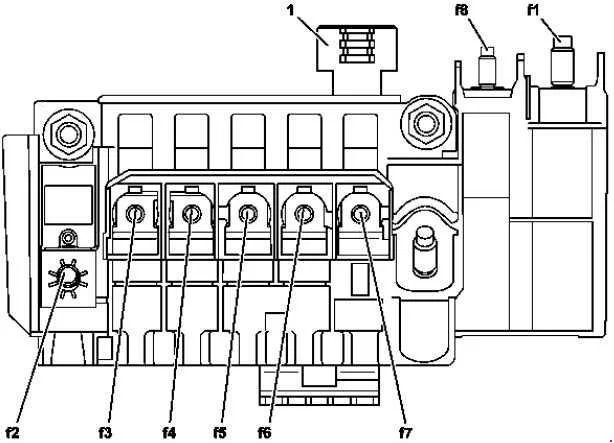

Przednia skrzynka bezpieczników wstępnych
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Alternator | 300 |
| 2 | Skrzynka bezpieczników wnętrza pojazdu | 200 |
| 2 | Dotyczy silnika wysokoprężnego: Wewnętrzna skrzynka bezpieczników pojazdu | 250 |
| 3 | Sterownik elektrycznego wspomagania kierownicy | 100 |
| 4 | Jednostka sterująca SAM | 40 |
| 5 | Silnik wentylatora | 80 |
| 6 | Obowiązuje dla silnika 607: Jednostka sterująca podgrzewaniem paliwa | 70 |
| 7 | Obowiązuje dla silnika 607 (norma emisji EU5): Jednostka sterująca wspomagająca nagrzewnicę regeneracyjną DPF | 125 |
| 8 | Obowiązuje dla silników 607, 651: Stopień wyjściowy jarzenia | 100 |
| Przekaźnik | ||
| F32k1 | Przekaźnik odsprzęgający |

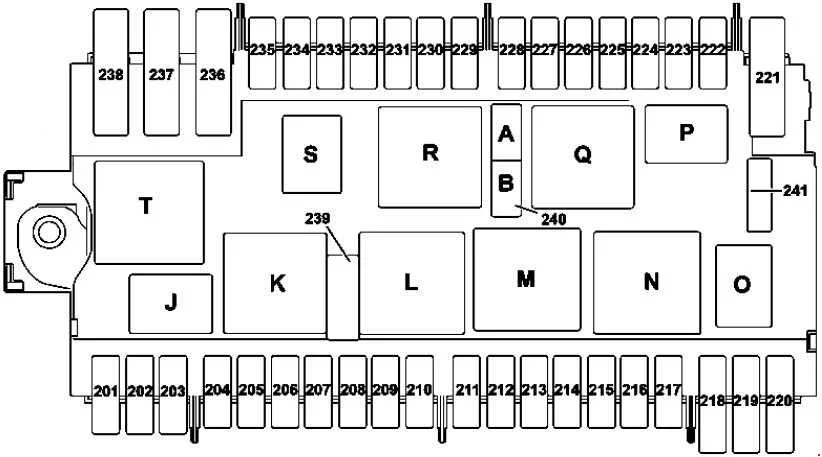

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] |
|---|---|---|
| 201 | Syrena alarmowa | 5 |
| 202 | Stacjonarna jednostka sterująca nagrzewnicą | 20 |
| 203 | Reflektor LED: Prawa lampa przednia | 15 |
| 204 | Elektroniczna jednostka sterująca programu stabilności | 25 |
| 205 | Lewy klakson fanfary Prawy klakson fanfary |
15 |
| 206 | Obowiązuje dla silnika 651: Jednostka sterująca CDI Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego |
5 |
| 207 | Dotyczy silnika Diesla: Przekaźnik obwodu 87M | 5 |
| 208 | Obowiązuje dla silnika 133, 607: Przekaźnik obwodu 87 | 7,5 |
| 209 | Reflektor LED: lewa przednia jednostka lampy | 15 |
| 210 | Podgrzewany przekaźnik szyby przedniej | 5 |
| 211 | Nieużywany | – |
| 212 | Obowiązuje dla silników 133, 270: Tuleja złącza, obwód 87M3
Obowiązuje dla silnika 651: Element grzejny termostatu płynu chłodzącego Obowiązuje dla silnika 607 (norma emisji EU6): Czujnik tlenu przed katalizatorem |
15 |
| 213 | Obowiązuje dla silników 133, 270, 651:
Tuleja złącza, obwód 87 M2e Obowiązuje dla silnika 607 (norma emisji EU5): Czujnik Halla |
15 |
| 214 | Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M4e | 10 |
| 215 | Obowiązuje dla silnika benzynowego: Cewka zapłonowa cylindra 1 Cewka zapłonowa cylindra 2 Cewka zapłonowa cylindra 3 Cewka zapłonowa cylindra 4 Cewka zapłonowa cylindra 4 Obowiązuje dla silnika 651: Zawór kontroli ilości |
20 |
| 216 | Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego |
5 |
| 217 | Obowiązuje z skrzynią biegów 724: Dwusprzęgłowa skrzynia biegów w pełni zintegrowana jednostka sterująca skrzynią biegów | 25 |
| 218 | Elektroniczna jednostka sterująca programu stabilności | 5 |
| 219 | Nieużywany | – |
| 220 | Pompa obiegowa chłodziwa do skrzyni biegów | 10 |
| 221 | Nieużywany | – |
| 222 | Nieużywany | – |
| 223 | Nieużywany | – |
| 224 | Sterownik elektryczny DISTRONIC
Sterownik COLLISION PREVENTION ASSIST |
7,5 |
| 225 | Nieużywany | – |
| 226 | Nieużywany | – |
| 227 | Nieużywany | – |
| 228 | Nieużywany | – |
| 229 | Lewa lampa przednia | 5 |
| 230 | Elektroniczna jednostka sterująca programu stabilności | 5 |
| 231 | Prawa lampa przednia | 5 |
| 232 | Sterownik reflektorów | 15 |
| 233 | Nieużywany | – |
| 234 | Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego | 5 |
| 235 | Obowiązuje dla silnika 607: Silnik wentylatora Siłownik żaluzji chłodnicy |
7,5 |
| 235 | Obowiązuje dla silnika 133: Pompa obiegowa chłodnicy powietrza doładowującego Pompa obiegowa chłodnicy powietrza doładowującego |
7,5 |
| 236 | Jednostka sterująca SAM | 40 |
| 237 | Elektroniczna jednostka sterująca programu stabilności | 40 |
| 238 | Podgrzewana szyba przednia | 50 |
| 239 | Prędkość wycieraczek 1/2 przekaźnika | 30 |
| 240A | Przekaźnik obwodu rozrusznika 50 | 25 |
| 240B | Przekaźnik obwodu 15 (nie zatrzaśnięty) | 25 |
| 241 | Nieużywany | 7,5 |
| Przekaźniki | ||
| J | Przekaźnik klaksonu fanfary | |
| K | Prędkość wycieraczek 1/2 przekaźnika | |
| L | Przekaźnik włączania/wyłączania wycieraczek przedniej szyby | |
| M | Przekaźnik obwodu rozrusznika 50 | |
| N | Przekaźnik obwodu87M | |
| O | ECO start/stop: przekaźnik pompy obiegowej chłodziwa skrzyni biegów | |
| P | Przekaźnik rezerwowy (F58kP) | |
| Q | Przekaźnik obwodu 15 (nie zatrzaśnięty) | |
| R | Obwód 15 przekaźnik | |
| S | Obwód 87 przekaźnik | |
| T | Podgrzewany przekaźnik szyby przedniej |
