Mazda 6 III GJ1/GL (2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 III GJ1/GL z lat: 2015. Mazda 6 III GJ1/GL to trzecia generacja średniej wielkości samochodu osobowego Mazda 6, produkowana od 2012 roku. Jest to model, który kontynuował tradycję marki, oferując elegancki design, zaawansowaną technologię oraz przyjemność z jazdy. Pod względem stylistycznym, […]

07/27/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 III GJ1/GL z lat: 2015.

Mazda 6 III GJ1/GL to trzecia generacja średniej wielkości samochodu osobowego Mazda 6, produkowana od 2012 roku. Jest to model, który kontynuował tradycję marki, oferując elegancki design, zaawansowaną technologię oraz przyjemność z jazdy.

Pod względem stylistycznym, Mazda 6 III GJ1/GL przeszła ewolucję względem swojego poprzednika, prezentując bardziej dynamiczny i nowoczesny wygląd. Charakteryzowała się smukłym i aerodynamicznym nadwoziem z nowoczesnymi liniami i muskularnymi akcentami. Wyraziste reflektory i charakterystyczna sylwetka podkreślały sportowe oblicze tego modelu.

Wnętrze Mazdy 6 III GJ1/GL zostało zaprojektowane z dbałością o detal i jakość wykonania. Zastosowano wysokiej jakości materiały, które podnosiły poziom komfortu i luksusu w kabinie. Kokpit został wyposażony w nowoczesny układ zintegrowanych ekranów, który pozwalał na łatwy dostęp do różnych funkcji samochodu. Siedzenia były wygodne zarówno dla kierowcy, jak i pasażerów, a przestrzeń na tylnej kanapie była wystarczająca dla dorosłych.

Mazda 6 III GJ1/GL wprowadziła również zaawansowane technologie i innowacyjne rozwiązania. Wykorzystano technologię SKYACTIV, która objęła zarówno układ napędowy, jak i konstrukcję nadwozia, aby zwiększyć wydajność i redukować emisję CO2. Systemy asystujące kierowcy i bezpieczeństwa, takie jak inteligentny system wspomagania utrzymania pasa ruchu, adaptacyjny tempomat czy monitorowanie martwego pola, podniosły poziom bezpieczeństwa i komfortu jazdy.

Warianty silnikowe dla Mazdy 6 III GJ1/GL obejmowały zaawansowane jednostki benzynowe oraz wysokoprężne. Modele z silnikami benzynowymi były znane z dynamicznych osiągów, a te z silnikami wysokoprężnymi oferowały dobre osiągi przy niskim zużyciu paliwa.

Zobacz także:  Mazda Protegé (2002-2003) - schematy bezpieczników i przekaźników

Mazda 6 III GJ1/GL zdobyła pozytywne recenzje za swoje zaawansowane technologie, jakość wykonania, elegancki design oraz przyjemność z jazdy. Model ten utrzymał pozycję Mazdy jako producenta oferującego sportowe i nowoczesne samochody klasy średniej.

Warto dodać, że po trzeciej generacji Mazda kontynuowała produkcję modelu Mazda 6, wprowadzając kolejne odświeżone wersje i czwartą generację, aby nadal rozwijać tradycję marki jako producenta samochodów o zaawansowanych technologiach i dynamicznym charakterze jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

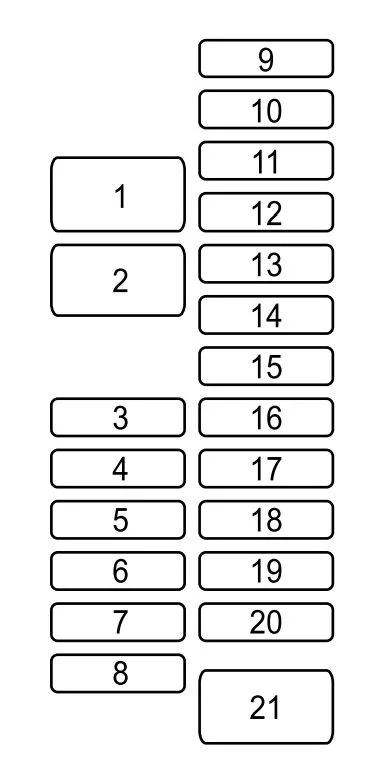

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu.

Mazda 6 III GJ1GL (2015) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 P.SEAT D 30 Fotel elektryczny *
2 P.WINDOW3 30 Okna elektryczne *
3 R.OUTLET3
4 P.WINDOW2 25 Elektrycznie sterowane szyby
5 SRS2 / ESCL 15 Czujnik wagi siedzenia *
6 D.LOCK 25 Elektryczne zamki do drzwi
7 SEAT WARM 20 Podgrzewane siedzenia *
8 SUNROOF 10 Szyberdach *
9 F.OUTLET 15 Gniazda akcesoriów
10 MIRROR 7,5 Sterowanie lusterkiem
11 R.OUTLET1
12
13
14
15
16
17 M.DEF 7,5 Odmrażacz lusterka *
18
19
20 AT IND 7,5 Wskaźnik zmiany biegów AT, automatyczna *
21 P.SEAT P 30 Fotel elektryczny *
Zobacz także:  Mazda CX-30 (2022-2023) - schematy bezpieczników i przekaźników

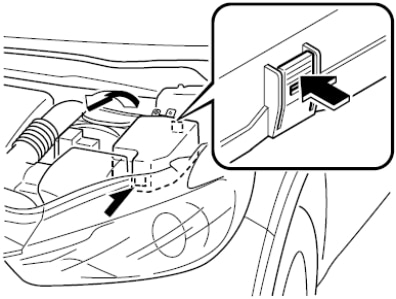

Komora silnika

Montowana po lewej stronie komory silnika, obok akumulatora.

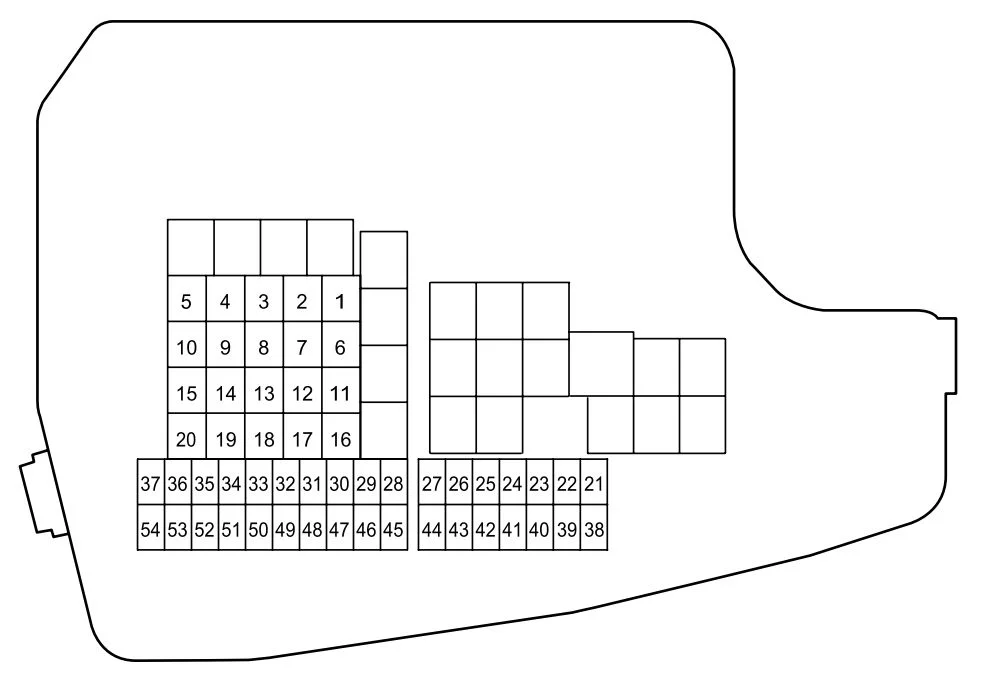

Mazda 6 III GJ1GL (2015) - schematy bezpieczników i przekaźników

Mazda 6 III GJ1GL (2015) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 ADD FAN GE 30 Wentylator chłodzący
2 IG2 30 Do ochrony różnych obwodów
3 INJECTOR 30 System sterowania silnikiem
4 FAN DE 40
5 P.WINDOW1 30 Okna elektryczne *
6
7 ADD FAN DE 40
8 EVVT 20 System sterowania silnikiem
9 DEFOG 40 Odmrażacz tylnej szyby
10 DCDC DE 40
11 FAN GE 30 Wentylator chłodzący
12
13
14
15 ENG.MAIN 40 System sterowania silnikiem
16 ABS / DSC M 50 ABS, dynamiczny system kontroli stabilności
17 CABIN+B 50 Do ochrony różnych obwodów
18 WIPER 20 Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 Klimatyzator
20 DCDC REG 30
21 ENGINE.IG1 7,5 System sterowania silnikiem
22 C / U IG1 15 Do ochrony różnych obwodów
23 H/L LOW L HID L 15 Reflektor (lewy) * 1;

Światło mijania (lewe) * 2.

24 H / LOW R 15 Światła mijania (prawe) * 2
25 ENGINE3 15 System sterowania silnikiem
26 ENGINE2 15 System sterowania silnikiem
27 ENGINE1 15 System sterowania silnikiem
28 AT 15 System kontroli mostu pędnego
29 H / CLEAN 20
30 A / C 7,5 Klimatyzator
31 AT PUMP 15
32 STOP 10 Światła stopu
33 R.WIPER 15 System odstraszający przed kradzieżą *
34 H / L HI 20 Światła drogowe
35 HID R. 15 Reflektor (prawy) * 1
36 FOG 15 Światła przeciwmgielne*
37 ENG + B 7,5 System sterowania silnikiem
38 AUDIO2 7,5 System nagłośnieniowy
39 GLOW SIG 5
40 METER2 7,5
41 METER1 10 Zestaw wskaźników
42 SRS1 7,5 Poduszka powietrzna
43 BOSE 25 Model wyposażony w Bose® Sound System
44 AUDIO1 15 System nagłośnieniowy
45 ABS / DSC S. 30 ABS;

Dynamiczny system kontroli stabilności.

46 FUEL PUMP 15 System paliwowy
47 FUEL WARM 25
48 TAIL 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49 FUEL PUMP2 25
50 HAZARD 25 Światła awaryjne;

Kierunkowskazy;

Przednie światła obrysowe;

Światła postojowe.

51 DRL 15 Światła dzienne*
52 R.OUTLET2 15 Gniazda akcesoriów
53 HORN 15 Klakson
54 ROOM 15 Światło górne
* 1 Z reflektorami ksenonowymi

* 2 Z reflektorami halogenowymi
