W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 II z lat: 2008.
Mazda 5 II została zbudowana na platformie Ford C1, która została wykorzystana również w innych pojazdach Forda i Mazdy. Model ten kontynuował ideę kompaktowego minivana, oferując miejsce dla siedmiu pasażerów w układzie 2+2+3 oraz przestronne wnętrze, które zapewniało wiele opcji konfiguracji przestrzeni pasażerskiej i ładunkowej.
Pod względem designu, Mazda 5 II charakteryzowała się nowoczesnym wyglądem i eleganckimi liniami. Charakterystyczny przedni grill i kształt reflektorów nadawały jej rozpoznawalny wygląd wśród minivanów na rynku.
Mazda 5 II była dostępna z różnymi jednostkami napędowymi, w zależności od rynku. Na przykład wersje benzynowe były wyposażone w silniki o różnych pojemnościach i mocach, zapewniając odpowiedni balans między osiągami a ekonomią paliwa.
Wnętrze Mazdy 5 II zostało starannie zaprojektowane, aby zapewnić wygodę i funkcjonalność. Dostępne były liczne opcje wyposażenia, w tym systemy multimedialne, klimatyzacja, elektryczne sterowanie okien i lusterek, a także różne rozwiązania do organizacji przestrzeni ładunkowej.
Mazda 5 II była ceniona za swoją wszechstronność, niezawodność i przyjazność dla rodzin. Była idealnym rozwiązaniem dla tych, którzy potrzebowali większej przestrzeni i funkcjonalności w kompaktowym opakowaniu.
W 2015 roku produkcję drugiej generacji Mazdy 5 zakończono, a model ten został zastąpiony przez trzecią generację o nazwie Mazda5 (znanej jako Mazda Premacy na niektórych rynkach). Mazda5 III została wprowadzona na rynek w 2015 roku i kontynuowała tradycję przestronnego, wszechstronnego i funkcjonalnego minivana.

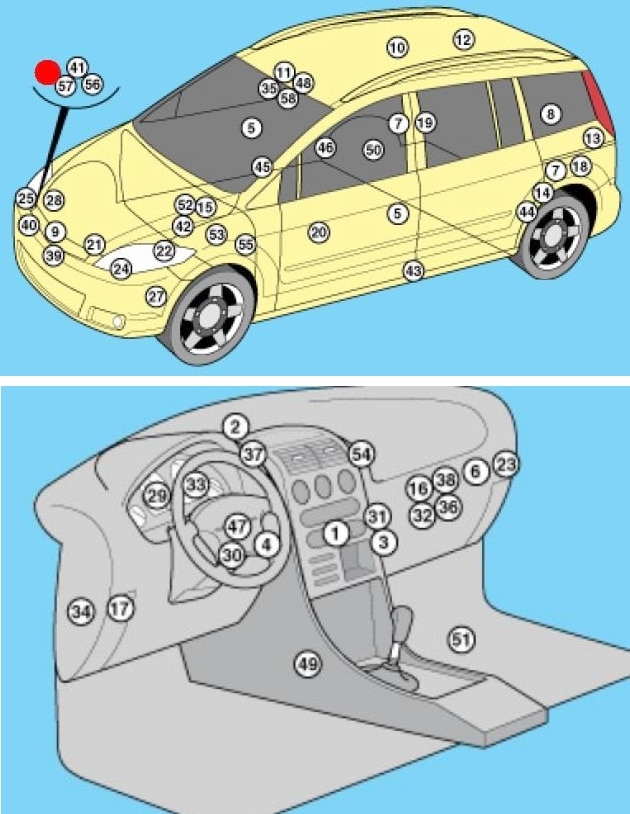

Lokalizacja bloków
Opis
| 1 | Jednostka sterująca klimatyzacją (w panelu sterowania nagrzewnicy) |
| 2 | Małe czujniki światła (klimatyzacja) |
| 3 | Rezystor silnika dmuchawy nagrzewnicy/klimatyzacji (automatyczna regulacja temperatury) — przestrzeń na nogi pasażera |
| 4 | Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji (ręczna regulacja temperatury) – przestrzeń na nogi kierowcy |
| 5 | Antena przednia (system „bezkluczykowy”) |
| 6 | Antena wewnątrz (system „bezkluczykowy”) |
| 7 | Antena tylna (system dostępu bezkluczykowego) |
| 8 | Antena, tylne drzwi (system dostępu bezkluczykowego) |
| 9 | Czujnik wstrząsu (SRS), przód |
| 10 | Czujnik zmiany objętości (system antykradzieżowy), przód – z szyberdachem |
| 11 | Czujnik zmiany objętości (system antykradzieżowy), przód – bez szyberdachu |
| 12 | Czujnik zmiany głośności (system antykradzieżowy), tył |
| 13 | Alarm antywłamaniowy – lewa strona bagażnika |
| 14 | Tłumik zakłóceń (system audio) – lewa strona bagażnika |
| 15 | Akumulator |
| 16 | Sterownik sygnału centralnego zamka |
| 17 | Złącze diagnostyczne (DLC) |
| 18 | Sterownik elektryczny drzwi tylnych lewych – lewa strona bagażnika |
| 19 | Sterownik elektroniki drzwi tylnych prawych – prawa strona bagażnika |
| 20 | Podnośnik szyby jednostki sterującej (w przełączniku na drzwiach kierowcy) |
| 21 | Sterownik silnika elektrycznego wentylatora chłodzącego |
| 22 | Skrzynka bezpieczników / przekaźników, komora silnika |
| 23 | Deska rozdzielcza skrzynki bezpieczników / przekaźników |
| 24 | Sterownik reflektorów ksenonowych, lewy |
| 25 | Sterownik reflektorów ksenonowych, prawy |
| 26 | Pompka spryskiwaczy reflektorów |
| 27 | Sygnał dźwiękowy (górny) |
| 28 | Sygnał dźwiękowy (na dole) |
| 29 | Jednostka sterująca immobilizera – w zestawie wskaźników |
| 30 | Antena pierścieniowa immobilizera – w pobliżu wyłącznika zapłonu |
| 31 | Czujnik temperatury wnętrza |
| 32 | Przekaźnik kierunkowskazów – w sterowniku wielofunkcyjnym |
| 33 | Jednostka sterująca zestawu wskaźników (w desce rozdzielczej) |
| 34 | Jednostka sterująca systemu dostępu bezkluczykowego |
| 35 | czujnik światła |
| 36 | Centralka wielofunkcyjna – funkcje: System antywłamaniowy, zamek centralny, lampy zewnętrzne, kierunkowskazy/światła awaryjne, światła przeciwmgłowe, wycieraczka/spryskiwacz szyby tylnej, wycieraczka/spryskiwacz szyby przedniej |
| 37 | Antena nawigacyjna – za deską rozdzielczą |
| 38 | Jednostka sterująca systemu nawigacji |
| 39 | Czujnik temperatury otoczenia |
| 40 | Sterownik wspomagania kierownicy – w pompie wspomagania kierownicy |
| 41 | Silnik pompy spryskiwacza tylnej szyby |
| 42 | Bezpiecznik dodatkowy (benzyna – 250A / Diesel – 450A) – rozdział mocy (układy ładowania i rozruchu) |
| 43 | Czujnik uderzenia bocznego, przedni lewy – dolny słupek B |
| 44 | Czujnik bocznej poduszki powietrznej, tylny lewy |
| 45 | Czujnik zderzenia bocznego, przedni prawy – dolny słupek B |
| 46 | Czujnik bocznej poduszki powietrznej, tylny prawy |
| 47 | Czujnik położenia kierownicy (układ wspomagania kierownicy) – pod kierownicą |
| 48 | Elektryczna jednostka sterująca szyberdachu |
| 49 | Elektroniczna jednostka sterująca SRS |
| 50 | Czujnik wysokości nadwozia (tył) – zawieszony |
| 51 | Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w elektronicznej jednostce sterującej silnika (diesel) |
| 52 | Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w elektronicznej jednostce sterującej silnika (benzyna) |
| 53 | Czujnik prędkości pojazdu – elektroniczna jednostka sterująca ABS |
| 54 | Syntezator mowy (system nawigacji) |
| 55 | Buzzer (system „bezkluczykowy dostęp”) – za nakładką nadkola przedniego lewego |
| 56 | Czujnik niskiego poziomu płynu do spryskiwaczy |
| 57 | Silnik pompy spryskiwacza szyby przedniej |
| 58 | Czujnik deszczu (wycieraczka przedniej szyby) |

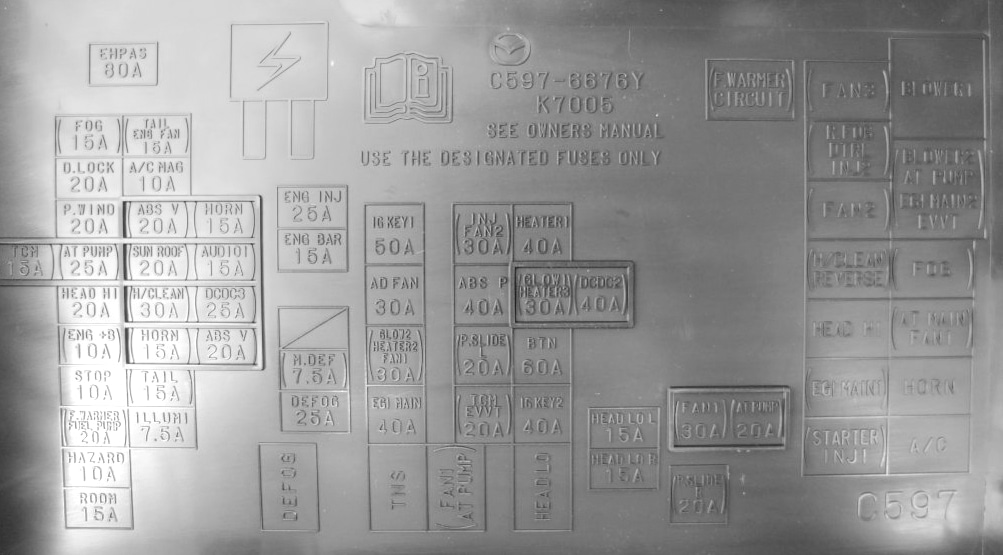

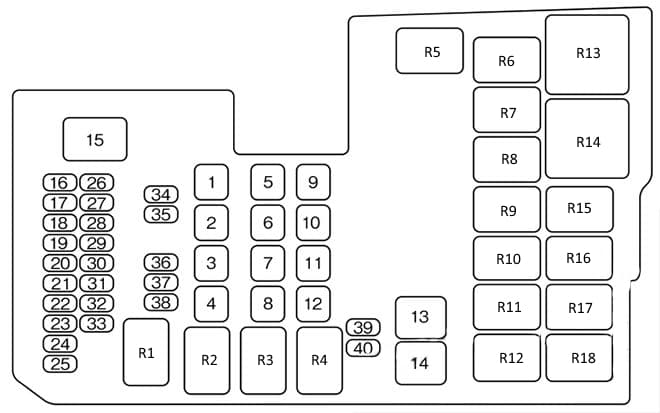

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | 30 | Wentylator chłodzący |
| 2 | 30 | Wentylator chłodzący |
| 3 | 40 | Okna elektryczne |
| 30 | Silnik dmuchawy tylnej | |
| 4 | 30 | Do ochrony różnych obwodów |
| 20 | — | |
| 5 | 20 | ABS |
| 6 | 30 | ABS |
| 7 | 20 | — |
| 40 | Do ochrony różnych obwodów | |
| 8 | 20 | — |
| 9 | 40 | Silnik dmuchawy |
| 20 | Silnik dmuchawy przedniej | |
| 10 | 40 | Do ochrony różnych obwodów |
| Silnik dmuchawy przedniej | ||
| 11 | 40 | Do ochrony różnych obwodów |
| 12 | 40 | — |
| 13 | 20 | Łatwe otwieranie drzwi* |
| 14 | 20 | Łatwe otwieranie drzwi* |
| 15 | 80 | Elektrohydrauliczne wspomaganie kierownicy |
| 16 | 15 | Przednie światła przeciwmgielne* |
| 17 | 20 | Zamek drzwi elektrycznych |
| 18 | 20 | Okna elektryczne |
| 19 | 10 | Czujnik położenia akceleratora |
| 20 | 25 | Odmrażacz tylnej szyby |
| 21 | 10 | PCM |
| 22 | 10 | Światła stopu |
| 23 | 20 | Pompa paliwowa |
| 24 | 10 | Kierunkowskazy;
Światła awaryjne. |
| 25 | 15 | Oświetlenie górne;
Oświetlenie mapy; Oświetlenie bagażnika; Do ochrony różnych obwodów. |
| 26 | — | — |
| 27 | 10 | Sprzęgło magnetyczne |
| 28 | 7,5 | — |
| — | — | |
| 29 | 10 | Światła drogowe (prawe) |
| 30 | 10 | Światła drogowe (lewe) |
| 31 | 15 | Klakson |
| 32 | 20 | Szyberdach* |
| 33 | 7,5 | System antykradzieżowy |
| — | — | |
| 34 | 15 | Światła mijania reflektorów (prawe);
Ręczna regulacja poziomu reflektorów*. |
| 35 | 15 | Światła mijania (lewe) |
| 36 | 15 | Podgrzewacz O2 |
| 37 | 15 | Czujnik przepływu powietrza;
Układ sterowania silnikiem. |
| 38 | 20 | Wtryskiwacz |
| 39 | 10 | Oświetlenie |
| 40 | 10 | Tylne światła;
Światła postojowe; Oświetlenie tablicy rejestracyjnej; Do ochrony różnych obwodów. |
| *1 Bez tylnego systemu wentylacji
*2 Z tylnym systemem wentylacji |
||
Przekaźniki

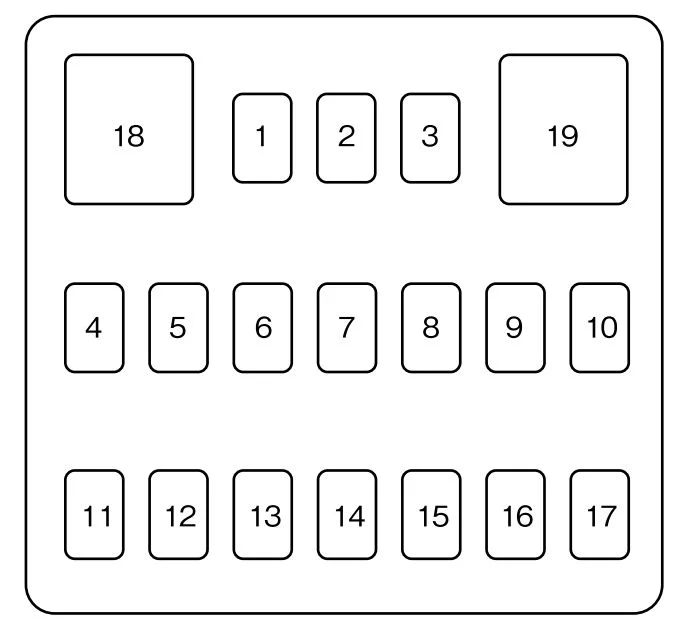

Skrzynka bezpieczników w przedziale pasażerskim (po stronie pasażera)
| Numer | Ampery [A] | Opis |
| 1 | 7,5 | Odmrażacz lusterek* |
| 2 | — | — |
| 3 | 20 | Stacyjka |
| 4 | 15 | Gniazdo akcesoriów |
| 5 | 5 | Skrzynia biegów AT* |
| 6 | 15 | Zapalniczka |
| 7 | 7,5 | Lusterko elektryczne;
System audio*. |
| 8 | 10 | Klimatyzator |
| 9 | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 10 | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 11 | 5 | PCM |
| 12 | 10 | Klaster instrumentów |
| 13 | 10 | Dodatkowe systemy przytrzymujące |
| 14 | 15 | Podgrzewanie siedzeń* |
| 15 | 5 | ABS |
| 16 | 5 | EHPAS |
| 17 | 15 | — |
| 18 | 30 | Okna elektryczne* |
| 19 | 40 | — |
| *Niektóre modele | ||
