Mazda CX-9 I (2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-9 I z lat: 2012. Mazda CX-9 I to pierwsza generacja pełnowymiarowego crossovera SUV produkowanego przez Mazdę. Model ten został wprowadzony na rynek w 2006 roku jako odpowiedź na rosnące zapotrzebowanie na większe i bardziej luksusowe SUV-y. Produkowany był do 2016 roku, […]

07/30/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-9 I z lat: 2012.

Mazda CX-9 I to pierwsza generacja pełnowymiarowego crossovera SUV produkowanego przez Mazdę. Model ten został wprowadzony na rynek w 2006 roku jako odpowiedź na rosnące zapotrzebowanie na większe i bardziej luksusowe SUV-y. Produkowany był do 2016 roku, kiedy to został zastąpiony przez drugą generację.

Mazda CX-9 I charakteryzowała się eleganckim wyglądem i proporcjami, które podkreślały sportowy charakter pojazdu. Samochód posiadał charakterystyczne dla Mazdy dynamiczne linie, które były zgodne z filozofią projektowania Mazdy znanej jako KODO – Dusza Ruchu.

Wnętrze Mazdy CX-9 I było przestronne i komfortowe, zapewniając miejsce dla siedmiu pasażerów. Kabina była starannie zaprojektowana, z dbałością o jakość materiałów i wykończenie.

Mazda CX-9 I była wyposażona w silnik V6 o pojemności 3,7 litra, który zapewniał odpowiednią moc i osiągi. Samochód oferował dynamiczną charakterystykę jazdy, co było charakterystyczne dla Mazdy, a zarazem zapewniał komfort i płynność podczas podróży.

Model ten był wyposażony w różne zaawansowane technologie, takie jak systemy bezpieczeństwa i stabilizacji toru jazdy, system kontroli trakcji, systemy wspomagające hamowanie i wiele innych, co podnosiło poziom bezpieczeństwa i kontroli podczas jazdy.

Zobacz także:  Mazda RX-8 (2006) - schematy bezpieczników i przekaźników

Podsumowując, Mazda CX-9 I była pierwszą generacją pełnowymiarowego crossovera SUV, który zdobył uznanie za swoje przestronne wnętrze, wydajność, nowoczesny design i zaawansowane technologie. Mimo zakończenia produkcji pierwszej generacji, CX-9 I pozostaje w pamięci wielu miłośników motoryzacji jako udany model Mazdy w segmencie pełnowymiarowych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

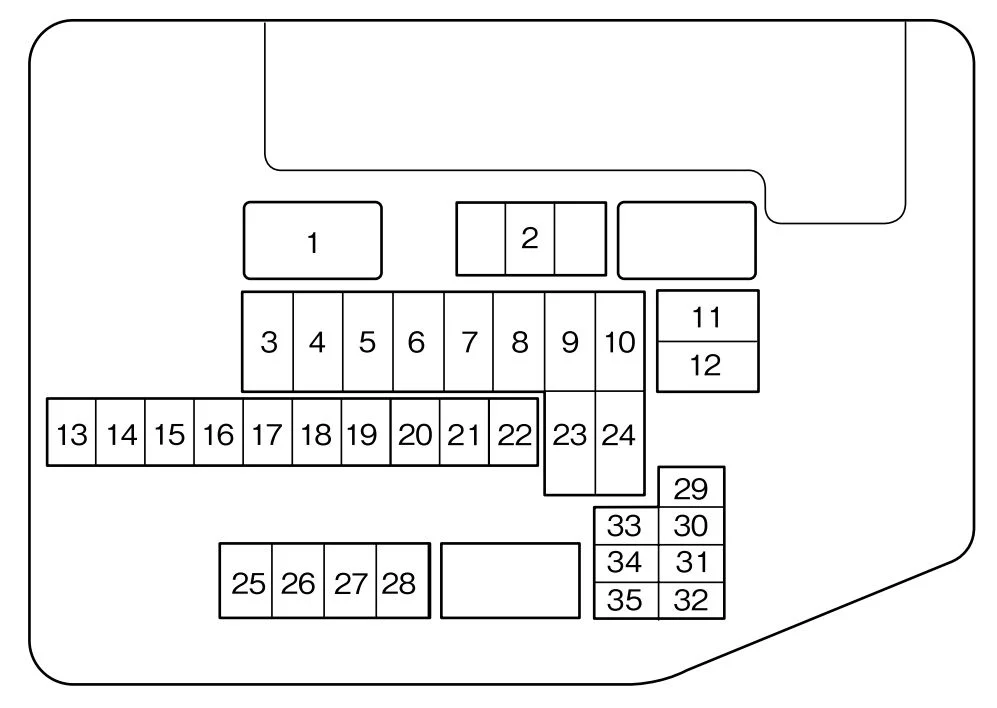

Komora silnika

Mazda CX-9 I (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 150 Do ochrony wszystkich obwodów
2 20 Układ sterowania skrzynią biegów
3 40 Podgrzewacz
4 30 Fotel elektryczny (prawy)*
5 50 Podgrzewacz
6 40 Do ochrony różnych obwodów
7 30* Wentylator chłodzący
40*
8 40 Fotel elektryczny (lewy)*
9 30 Odmrażacz tylnej szyby
10 40 Do ochrony różnych obwodów
11 30 Pompa paliwowa
12 30 Do ochrony różnych obwodów
13 15 Światła przeciwmgielne*
14 30 ABS
15 25 Elektryczne zamki do drzwi
16 15 Światło górne
17 15 Gniazdo akcesoriów (środek)
18 15 Gniazdo akcesoriów (tył)
19 15 Szyberdach*;

Falownik DC/AC*.

20 15 Podgrzewanie siedzeń*
21 10 Klimatyzator
22 25 System audio (model wyposażony w system Bose® Sound System)*
23 30* Wentylator chłodzący
40*
24 50 ABS
25 25 Układ sterowania silnikiem
26 15 Reflektor lewy (światła mijania)
27 15 Reflektor prawy (światła mijania)
28 20 Światła drogowe (światła drogowe)
29 15 Światła awaryjne
30 10 PCM
31 15 Klakson
32 7,5 Światła stopu
33 10 Układ sterowania silnikiem
34 20 Układ sterowania silnikiem
35 7,5 PCM
* Niektóre modele

Skrzynka przekaźników (komora silnika)*

Mazda CX-9 I (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Układ sterowania silnikiem
2
3

Przedział pasażerski (schowek)

Mazda CX-9 I (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Gniazdo akcesoriów (przód)
2 7,5 Zasilanie lusterek
3
4 10 Klaster instrumentów
5 7,5 ABS;

Poduszka powietrzna.

6 7,5 Układ sterowania silnikiem
7 7,5 System zapłonu
8
9 7,5 Klimatyzator
10 15 Wycieraczka i spryskiwacz tylnej szyby
11
12 20 Brama podnoszona z napędem*
13 15 Szyberdach*
14 10 System nagłośnieniowy*
15 10 Odmrażacz lusterek*
16 25 Elektryczne szyby (po stronie pasażera)
17 10 Światła tylne
18 10 Oświetlenie deski rozdzielczej
19 7,5 Układ sterowania silnikiem
20
21
22
23 30 Wycieraczka i spryskiwacz przedniej szyby
24 30 Okna elektryczne
*Niektóre modele
