Mazda CX-7 (2010) – schematy bezpieczników i przekaźników

Mazda CX-7 (2010) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-7 z lat: 2010.

Mazda CX-7 to średniej wielkości crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2006 roku i był produkowany do 2012 roku.

Mazda CX-7 charakteryzuje się charakterystycznym wyglądem, zgrabnymi proporcjami i sportowym designem. Samochód posiada dynamiczne linie, które nawiązywały do filozofii projektowania Mazdy znaną jako KODO – Dusza Ruchu. CX-7 był dostępny z różnymi wersjami nadwozia, w tym jako 5-drzwiowy crossover SUV.

Wnętrze Mazdy CX-7 oferowało przestronność i wygodę dla kierowcy i pasażerów. Układ deski rozdzielczej był ergonomiczny, a materiały użyte do wykończenia wnętrza były dobrej jakości.

Mazda CX-7 była dostępna z różnymi jednostkami napędowymi, głównie benzynowymi. W zależności od rynku, silniki te różniły się mocą i osiągami.

Jako SUV, Mazda CX-7 oferowała przestronność, wszechstronność i zdolność pokonywania różnych dróg i warunków terenowych. Samochód był atrakcyjną opcją dla osób szukających pojazdu z dużą przestrzenią bagażową i wysoką pozycją siedzenia.

Mazda CX-7 była wyposażona w różne systemy bezpieczeństwa i technologie, które podnoszą poziom bezpieczeństwa jazdy. Należały do nich m.in. systemy kontroli trakcji i stabilizacji, systemy wspomagające podczas hamowania oraz systemy poduszek powietrznych.

Zobacz także:  Mazda 6 I (2006-2008) - schematy bezpieczników i przekaźników

W 2012 roku produkcja Mazdy CX-7 została zakończona, a w roku 2013 została zastąpiona przez model Mazda CX-5. Model CX-5 stał się następcą CX-7, oferując bardziej nowoczesny design, lepszą efektywność paliwową i zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

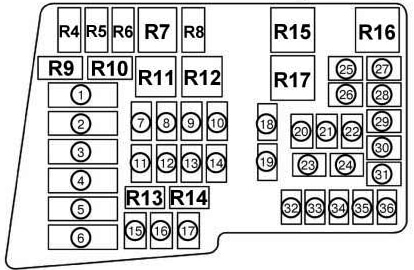

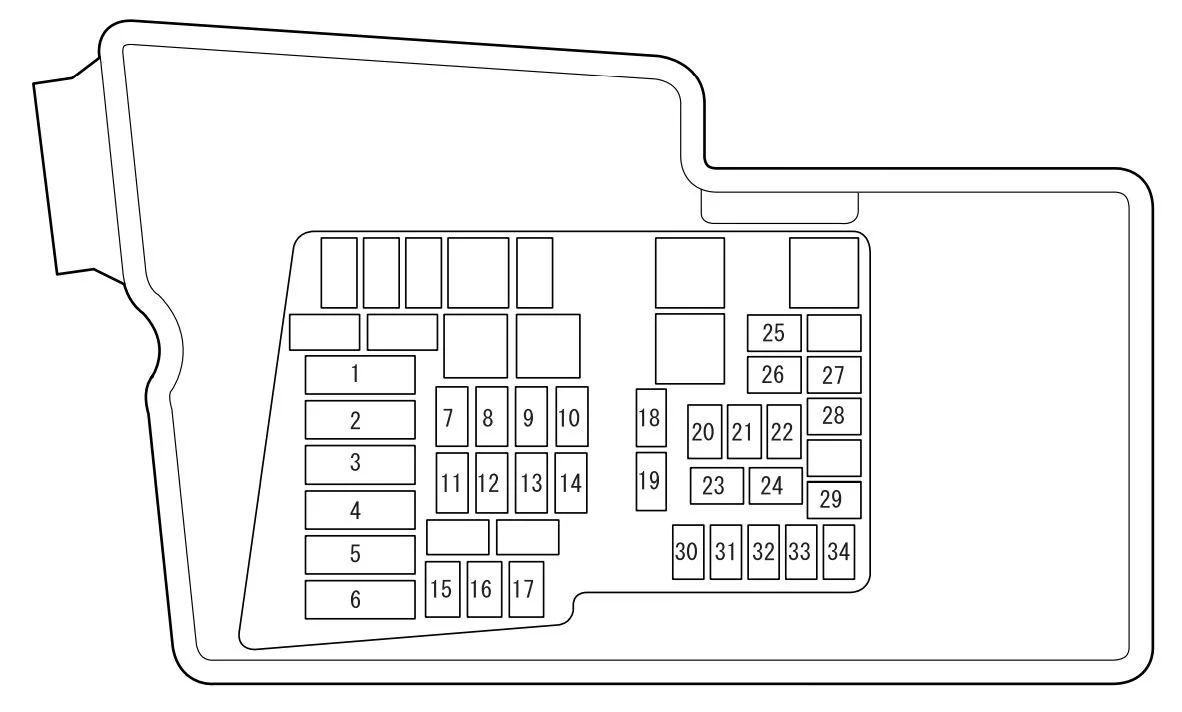

Komora silnika

Mazda CX-7 (2010) - schematy bezpieczników i przekaźników

Mazda CX-7 (2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 40 Silnik dmuchawy
3 30 Pompa paliwowa
4 40 Podrzędny wentylator chłodzący
5 40 System zapłonu
6 40 Główny wentylator chłodzący
7 40 Fotel elektryczny
8 30 Wtryskiwacz
9 30 Fotel elektryczny
10 30 System audio Bose *
11 30 Układ sterowania silnikiem
12 20 Elektryczne zamki do drzwi
13 30 Okna elektryczne
14 40 System zapłonu
15 40 ABS
16 20 ABS
17
18 20 Środek do czyszczenia reflektorów;

Szyberdach*.

19 30 Odmrażacz tylnej szyby
20 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Podświetlany system wejściowy.

21 10 Klimatyzator
22 20 TCM*
23 15 Światła drogowe (prawe)
24 15 Światła drogowe (lewe)
25 15 Światła mijania (prawe)
26 15 Światła mijania (lewe)
27 10 Czujnik położenia akceleratora
28 7,5 PCM
29 10 Układ sterowania silnikiem
30 10 Wtryskiwacz*
31 15 Czujnik przepływu powietrza;

Zawór sterujący EGR.

32 15 Światła przeciwmgielne*
33 10 Światła stopu
34 20 Klakson
35 25 PCM
36 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

Przekaźnik

R4 Podgrzewany przekaźnik tylnej szyby
R5 Przekaźnik sterujący obwodem lampy oświetleniowej
R6 Рrzekaźnik drive-by-wire
R7 Przekaźnik reflektorów
R8 Przekaźnik reflektorów zapasowych
R9 Przekaźnik pompy paliwa
R10 Przekaźnik rozrusznika nr 2
R11 Przekaźnik wentylatora chłodzącego nr 2
R12 Przekaźnik wentylatora
R13 Przekaźnik kontroli prędkości pompy paliwa
R14 Przekaźnik wtryskiwacza
R15 Przekaźnik rozrusznika nr 1
R16 Główny przekaźnik
R17 Przekaźnik wentylatora chłodzącego nr 1

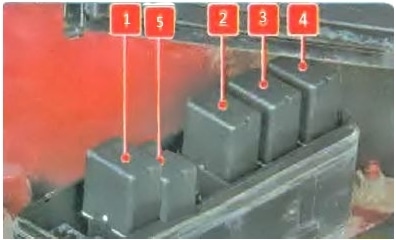

Skrzynka przekaźników

Mazda CX-7 (2010) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik tylnych świateł przeciwmgłowych
  2. Przekaźnik świateł przeciwmgłowych
  3. Przekaźnik klimatyzacji
  4. Przekaźnik klaksonu
  5. Przekaźnik światła hamowania

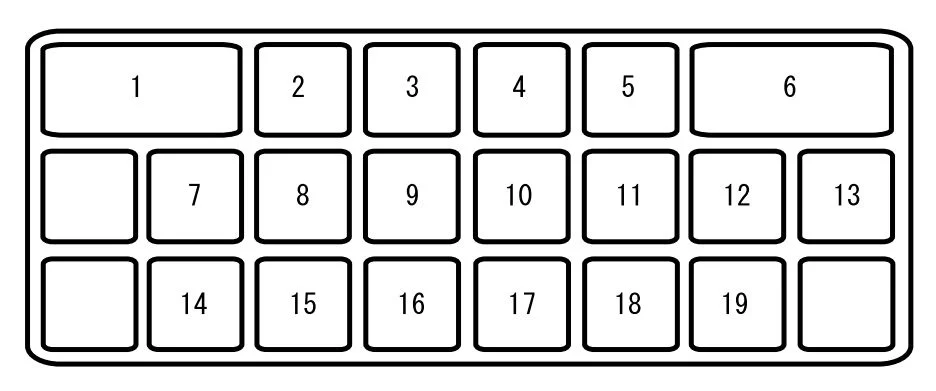

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-7 (2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okna elektryczne
2 15 Gniazdo akcesoriów
3 7,5 Zasilanie lusterek bocznych
4 15 Gniazdo akcesoriów
5
6 20 Wycieraczka i spryskiwacz przedniej szyby
7 7,5 Odmrażacz lusterek*
8 7,5 Czujnik przepływu powietrza;

Wspomaganie kierownicy;

Zawór sterujący EGR.

9 15 Okna elektryczne
10 7,5 Zaawansowany system przytrzymujący
11 15 Układ sterowania silnikiem
12 15 Klaster instrumentów
13 10 Oświetlenie deski rozdzielczej
14 15 System audio;

Oświetlenie górne.

15
16
17 20 Podgrzewanie siedzeń*
18 10 Klimatyzator
19 10 Wycieraczka i spryskiwacz tylnej szyby
*Niektóre modele
