Mazda 3 I (2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 3 I z lat: 2007. Mazda 3 I (czasem określana jako Mazda3 i lub Mazda3 1) jest jednym z popularnych modeli kompaktowych samochodów produkowanych przez japońską firmę Mazda. To wersja podstawowa, która oferuje zbalansowaną kombinację wydajności, stylu i komfortu, czyniąc ją atrakcyjnym […]

07/27/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 3 I z lat: 2007.

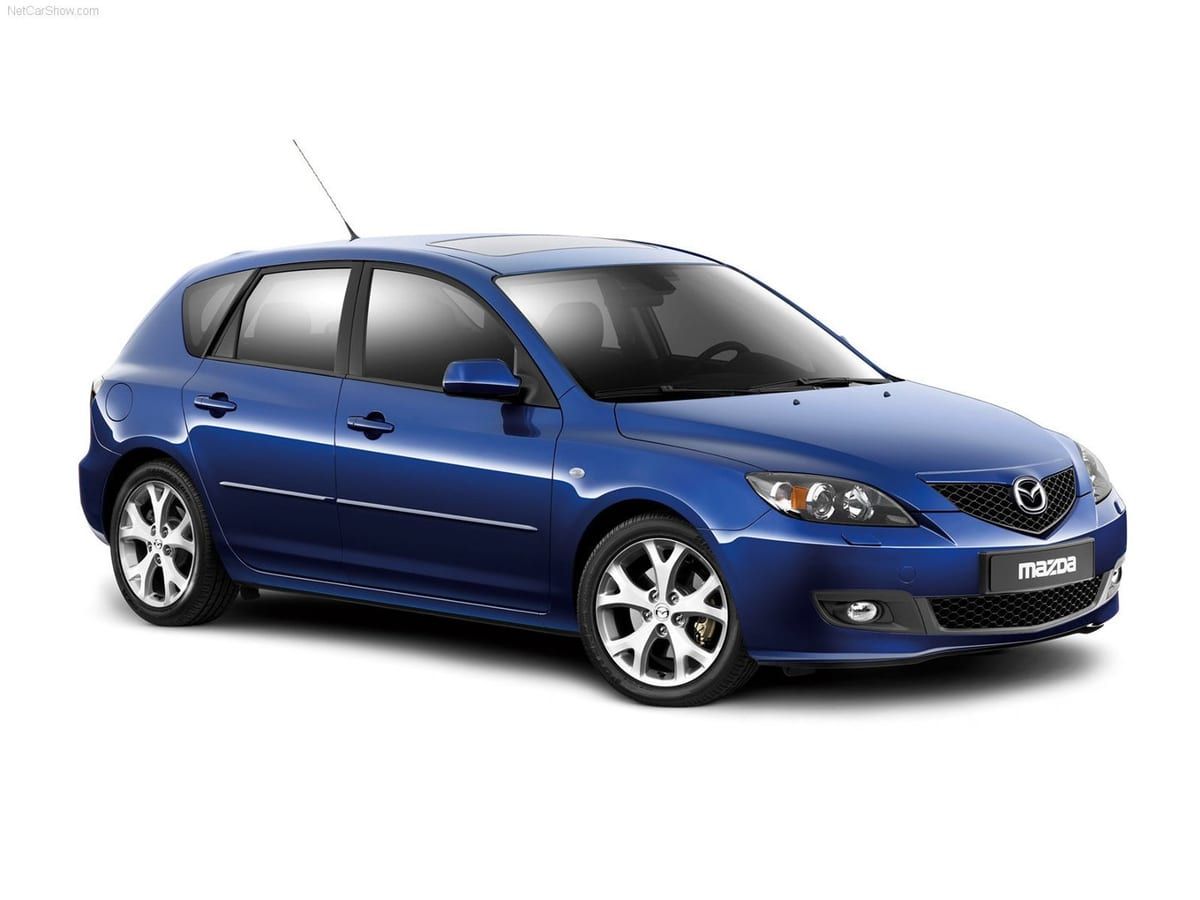

Mazda 3 I (czasem określana jako Mazda3 i lub Mazda3 1) jest jednym z popularnych modeli kompaktowych samochodów produkowanych przez japońską firmę Mazda. To wersja podstawowa, która oferuje zbalansowaną kombinację wydajności, stylu i komfortu, czyniąc ją atrakcyjnym wyborem dla wielu kierowców.

Projekt Mazda 3 I charakteryzuje się eleganckim i dynamicznym wyglądem, odzwierciedlającym charakterystyczny język stylistyczny marki Mazda, zwany „Kodo”. Ostra, smukła sylwetka i nowoczesne akcenty sprawiają, że ten samochód prezentuje się nowocześnie i zwraca uwagę na drodze.

Pod względem wydajności Mazda 3 I jest wyposażona w niezawodne silniki, które zapewniają zwinne i płynne prowadzenie. Japoński producent zawsze kładł nacisk na przyjemność z jazdy, a Mazda 3 I nie jest wyjątkiem. Dostępne są różne wersje silnikowe, z których niektóre mogą być wyposażone w zaawansowane technologie SkyActiv, które poprawiają efektywność spalania paliwa i redukują emisję spalin.

Wnętrze Mazda 3 I jest starannie zaprojektowane, oferując ergonomiczne układy sterowania i wysokiej jakości materiały. Mimo że jest to model podstawowy, Mazda dba o komfort i wyposaża go w liczne udogodnienia, takie jak system multimedialny, klimatyzację, elektrycznie sterowane szyby i lusterka, oraz bezpieczne systemy wspomagające kierowcę.

Mazda 3 I jest również ceniona za swoje doskonałe osiągi w zakresie bezpieczeństwa. Samochód może być wyposażony w zaawansowane systemy wspomagające, takie jak automatyczne hamowanie awaryjne, kontrola trakcji i stabilizacji, system monitorowania martwego pola, oraz asystent utrzymania pasa ruchu, co pomaga w minimalizacji ryzyka wypadków i podnosi ogólny poziom bezpieczeństwa.

Podsumowując, Mazda 3 I to solidny i atrakcyjny wybór dla tych, którzy szukają nie tylko dobrego samochodu do codziennych potrzeb, ale także chcą cieszyć się przyjemnością z jazdy. Dzięki kombinacji stylu, wydajności i zaawansowanych technologii, Mazda 3 I zdobyła sobie uznanie na rynku kompaktowych samochodów i przyciąga uwagę kierowców z różnych grup wiekowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda RX-8 (2007-2008) - schematy bezpieczników i przekaźników

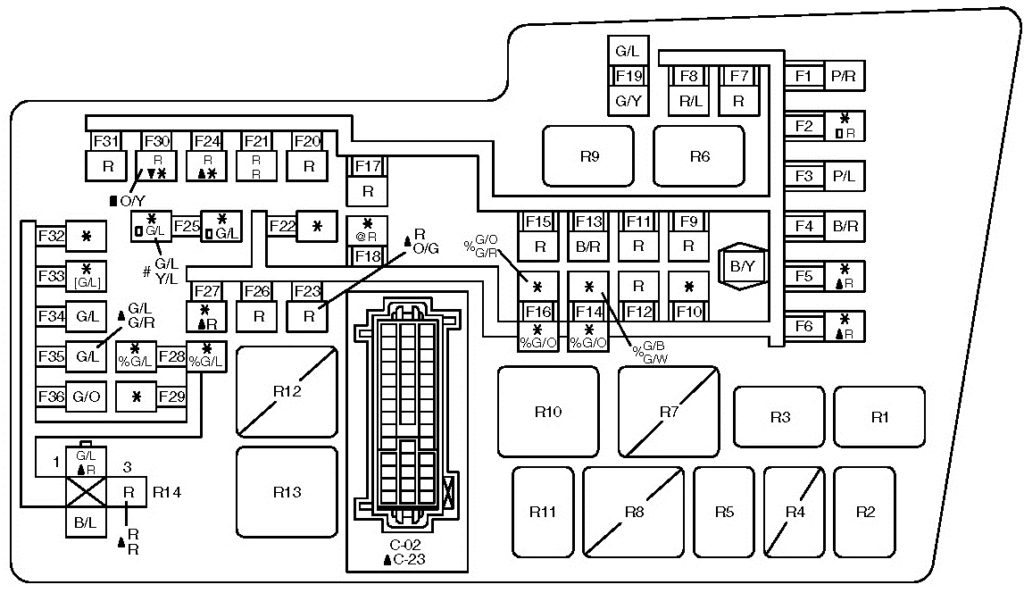

Skrzynka bezpieczników w komorze silnika

Mazda 3 I (2007) - schematy bezpieczników i przekaźników

Bez turbosprężarki

Numer Nazwa Ampery [A] Opis
1 FAN 40 Wentylator chłodzący
2 P / ST 80 Wspomaganie kierownicy
3 BTN 40 Do ochrony różnych obwodów
4 HEAD 40 Reflektory
5 PTC 80
6 GLOW / P.SEAT 60 Fotel elektryczny
7 ABS 1 30 ABS *, DSC *
8 ABS 2 20 ABS *, DSC *
9 ENGINE 30 Do ochrony różnych obwodów
10
11 IG KEY 1 30 Stacyjka
12 STARTER 20 Sprzęgło rozrusznika
13 IG KEY 2 30 Stacyjka
14 GLOW 1
15 HEATER 40 Silnik dmuchawy
16 GLOW 2
17 DEFOG 40 Odmrażacz tylnej szyby
18 AUDIO 30 System audio

(model wyposażony w BOSE Sound System)

19 ABS IG 10 ABS *;

DSC *.

20 FOG 15 Przednie światła przeciwmgielne *
21 HORN 15 Klakson
22 DRL 10 DRL – światła do jazdy dziennej *
23 H / CLEAN 20
24 F / PUMP 15 Pompa paliwowa
25 P / ST IG 10 Wspomaganie kierownicy
26 A / C MAG 10 Klimatyzator*
27 ALT / TCM 15 TCM *
28 GLOW SIG
29 P.OUTLET Gniazdo zasilania
30 ENG + B 10 PCM
31 ROOM 15 Światła wewnętrzne
32 ENG BAR 4 10 Czujniki tlenu *
33 ENG BAR 3 10 Czujniki O2
34 EGI INJ 10 Wtryskiwacze
35 ENG BAR 1 10 Do ochrony różnych obwodów
36 ENG BAR 2 10 PCM;

Pompa paliwa.

* Niektóre modele

Z turbosprężarką

Numer Nazwa Ampery [A] Opis
1 FAN 70 Wentylator chłodzący
2
3 BTN 40 Do ochrony różnych obwodów
4 HEAD 40 Reflektory
5 F / PUMP 30 Pompa paliwowa
6
7 ABS 1 30 ABS, DSC
8 ABS 2 20 ABS, DSC
9 ENGINE 30 Do ochrony różnych obwodów
10 INJECTOR 30 Wtrysk paliwa
11 IG KEY 1 30 Stacyjka
12 STARTER 20 Sprzęgło rozrusznika
13 IG KEY 2 30 Stacyjka
14
15 HEATER 40 Silnik dmuchawy
16
17 DEFOG 40 Odmrażacz tylnej szyby
18 AUDIO 30 System audio

(model wyposażony w BOSE Sound System)

19 ABS IG 10 ABS
20 FOG 15 Przednie światła przeciwmgielne
21 HORN 15 Klakson
22 DRL 10 DRL – światła do jazdy dziennej *
23 H / CLEAN 20
24 ITP 15 Elektryczny zawór dławiący
25
26 A / C MAG 10 Klimatyzator
27
28
29 P.OUTLET 15 Gniazdo zasilania
30 ENG + B 10 PCM
31 ROOM 15 Światła wewnętrzne
32
33 ENG BAR 3 10 Czujniki O2
34
35 ENG BAR 1 15 Do ochrony różnych obwodów
36 ENG BAR 2 10 PCM;

Pompa paliwa.

* Niektóre modele

Przekaźniki

R1

Poprawka przekaźnika

R2

Przekaźnik klaksonu

R3

Podgrzewany przekaźnik tylnej szyby

R4

Sieć ETV

R5

Przekaźnik ogrzewania paliwa (olej napędowy)

R6

Przekaźnik pompy paliwa

R7

Nieużywany

R8

Nieużywany

R9

Przekaźnik spryskiwaczy reflektorów

R10

Przekaźnik wentylatora

R11

Przekaźnik klimatyzacji

R12

rezerwa

R13

Przekaźnik rozrusznika

R14

Przekaźnik sterowania silnikiem.

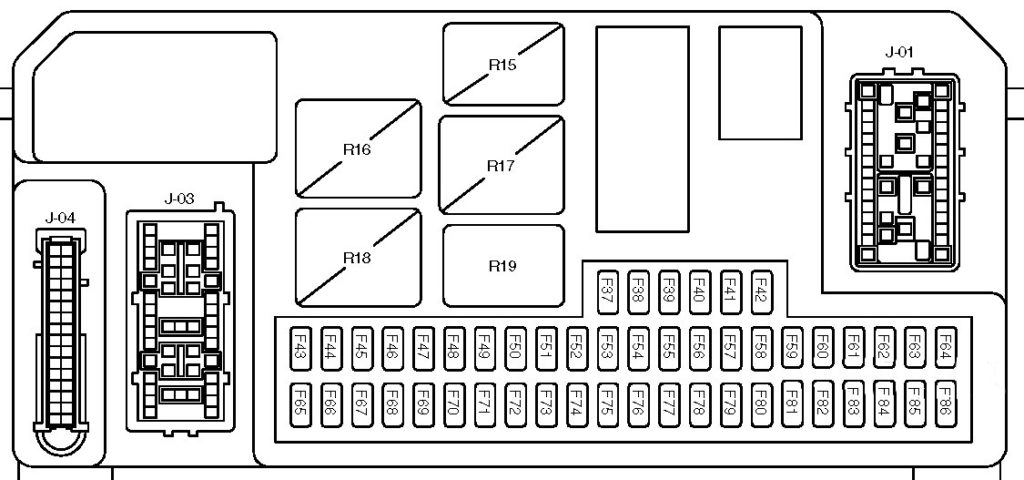

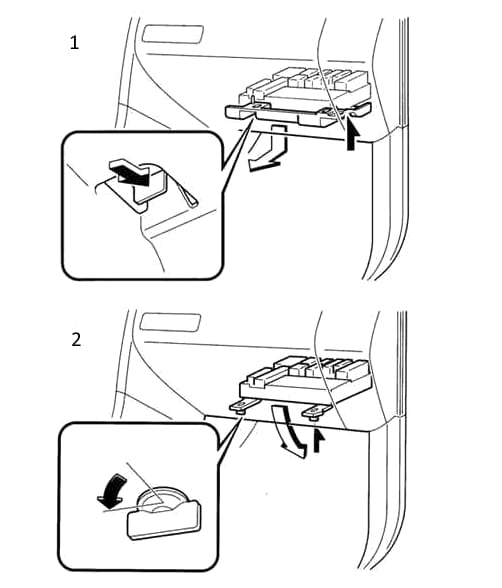

Skrzynka bezpieczników w przedziale pasażerskim

Mazda 3 I (2007) - schematy bezpieczników i przekaźników

Mazda 3 I (2007) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
37 D / LOCK 2 15 System podwójnego ryglowania *
38 STOP LAMP/HORN 10 Światło stopu;

Klakson.

39 HEAD HIGH L 10 Światła drogowe (lewe)
40 HEAD HIGH R 10 Światła drogowe (prawe)
41
42
43 CIGAR 15 Zapalniczka
44 RADIO 7,5 System nagłośnienia
45 MIRROR 10 Lusterko z regulacją *
46 TAIL R 7,5 Światła tylne (prawe);

Światła postojowe (prawe);

Oświetlenie tablicy rejestracyjnej.

47 OBD 10 Do ochrony różnych obwodów
48
49 TR / LOCK
50
51
52 SUN ROOF 20 Szyberdach *
53 WASHER 20 Wycieraczka i spryskiwacz szyby przedniej
54
55 P / WIND R
56 P / WIND L.
57 ALARM
58 M / DEF 7,5 Odmrażacz lusterek bocznych *
59
60 HEAD LOW R 15 Światła mijania (prawe);

Poziomowanie reflektorów *

61 HEAD LOW L 15 Światła mijania (lewe)
62
63
64
65 SAS 10 Dodatkowy system przytrzymujący
66 METER 10 Zestaw wskaźników;

System immobilizera.

67 IGNITION 20 ABS *;

DSC *;

Wspomaganie kierownicy.

68 WIPER 20 Wycieraczka i spryskiwacz szyby przedniej
69 ENGINE 20 Do ochrony różnych obwodów
70 IG SIG 10 Automatyczna wycieraczka *;

Włącznik szyby *.

71 SAS 2 7,5 Czujnik ciężaru siedzenia
72
73
74 SEAT WARM 20 Podgrzewacz siedzenia *
75 D / LOCK 1 25 Elektryczny zamek drzwi *
76 A / C 10 Klimatyzator *;

Jednostka sterująca nagrzewnicą.

77 P / WIND L. 30 Zasilanie okna (lewe) *
78 P / WIND R 30 Zasilanie okna (prawe) *
79 BACK 10 Światła cofania
80 SUN ROOF 7,5 Szyberdach *
81 TAIL L 7,5 Tylne światła (lewe);

Światła postojowe (lewe).

82 ILLUMI 7,5 Oświetlenie wnętrza pojazdu
83
84
85
86
* Niektóre modele
