W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 3 I z lat: 2006.

Mazda 3 I (czasami stylizowana jako Mazda3 I) to kompaktowy samochód osobowy produkowany przez japońską firmę Mazda. Model ten zadebiutował po raz pierwszy w 2003 roku jako następca modelu Mazda 323 i stał się jednym z najbardziej popularnych modeli w gamie Mazdy.

Pierwsza generacja Mazdy 3 została wprowadzona na rynek w 2003 roku i była dostępna jako sedan (4-drzwiowy) oraz hatchback (5-drzwiowy). Model ten zaprojektowano zgodnie z filozofią stylistyczną Mazdy o nazwie „KODO: Dusza Ruchu”, która zdobyła uznanie za wyrazisty, dynamiczny design.

W zależności od rynku i roku produkcji, Mazda 3 I oferowała różne jednostki napędowe, w tym benzynowe i dieselowe silniki o różnej pojemności i mocy. W miarę upływu czasu Mazda wprowadzała ulepszenia techniczne i stylistyczne, aby utrzymać swoją popularność na konkurencyjnym rynku kompaktowych samochodów.

Mazda 3 I zdobyła pozytywne recenzje za swoją zwrotność, precyzyjne prowadzenie i przyjemną jazdę. Fani tej serii doceniali również jakość materiałów użytych we wnętrzu, które nadawały jej bardziej luksusowy wygląd niż wiele innych samochodów w tej klasie.

W miarę rozwoju technologii samochodowych, Mazda wprowadziła różne innowacje w modelu 3 I, takie jak zaawansowane systemy bezpieczeństwa i asystentów kierowcy, które miały na celu poprawienie bezpieczeństwa i wygody jazdy.

Jako jeden z filarów Mazdy, model Mazda 3 I przyczynił się do sukcesu marki i zdobył liczne nagrody oraz uznanie klientów na całym świecie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda CX-5 I (2013) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w komorze silnika

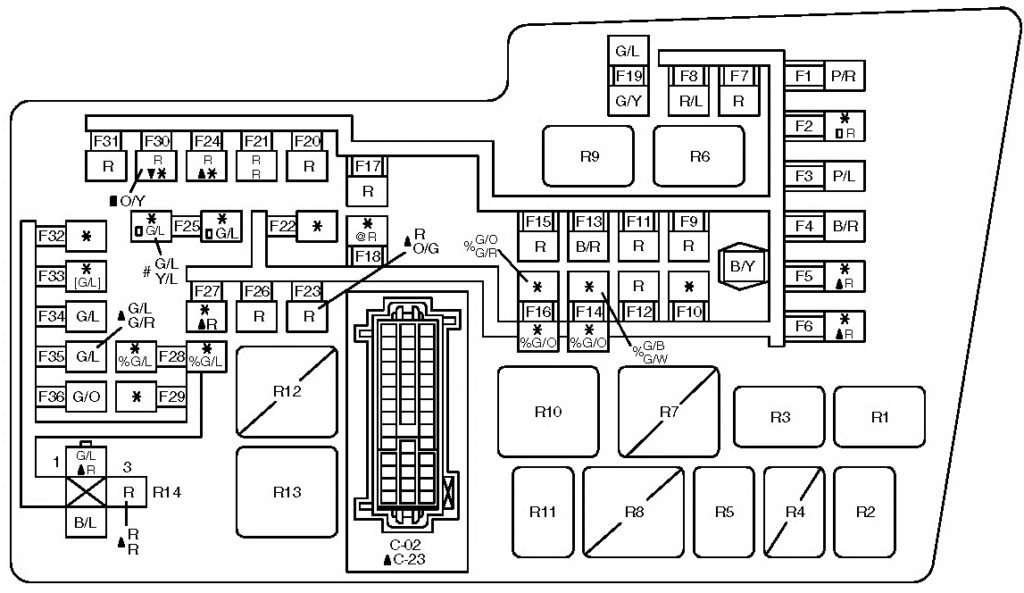

Mazda 3 I (2006) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
1 FAN 40 Wentylator chłodzący
2 P / ST 80 EHPAS
3 BTN 40 Do ochrony różnych obwodów
4 HEAD 40 Reflektory
5 PTC 80
6 GLOW 60
7 ABS 1 30 ABS *
8 ABS 2 20 ABS *
9 ENGINE 30 Do ochrony różnych obwodów
10
11 IG KEY 1 30 Stacyjka
12 STARTER 20 Sprzęgło rozrusznika
13 IG KEY 2 30 Stacyjka
14
15 HEATER 40 Silnik dmuchawy
16
17 DEFOG 40 Odmrażacz tylnej szyby
18 AUDIO 30 System audio

(model wyposażony w BOSE Sound System)

19 ABS IG 10 ABS *
20 FOG 15 Światła przeciwmgielne*
21 HORN 15 Klakson
22
23 H / CLEAN 20
24 F / PUMP 15 Pompa paliwowa
25 P / ST IG 10 Wspomaganie kierownicy
26 A / C MAG 10 Klimatyzator
27 TCM 15 Moduł sterujący skrzynią biegów
28
29
30 ENG + B 10 PCM
31 ROOM 15 Światła wewnętrzne
32 ENG BAR 4 10 Nagrzewnica O2
33 ENG BAR 3 10 Nagrzewnica O2
34 EGI INJ 10 Wtryskiwacz
35 ENG BAR 1 10 Czujnik przepływu powietrza
36 ENG BAR 2 10 Zawór sterujący EGR
* Niektóre modele

Przekaźniki

R1

Poprawka przekaźnika

R2

Przekaźnik klaksonu

R3

Podgrzewany przekaźnik tylnej szyby

R4

Sieć ETV

R5

Przekaźnik ogrzewania paliwa (olej napędowy)

R6

Przekaźnik pompy paliwa

R7

Nieużywany

R8

Nieużywany

R9

Przekaźnik spryskiwaczy reflektorów

R10

Przekaźnik wentylatora

R11

Przekaźnik klimatyzacji

R12

rezerwa

R13

Przekaźnik rozrusznika

R14

Przekaźnik sterowania silnikiem.



Skrzynka bezpieczników po stronie pasażera

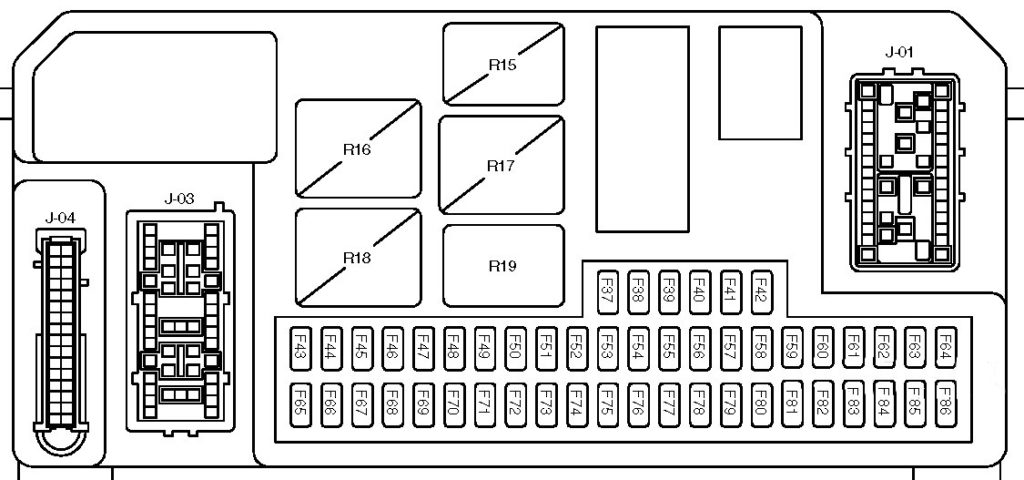

Mazda 3 I (2006) - schematy bezpieczników i przekaźników

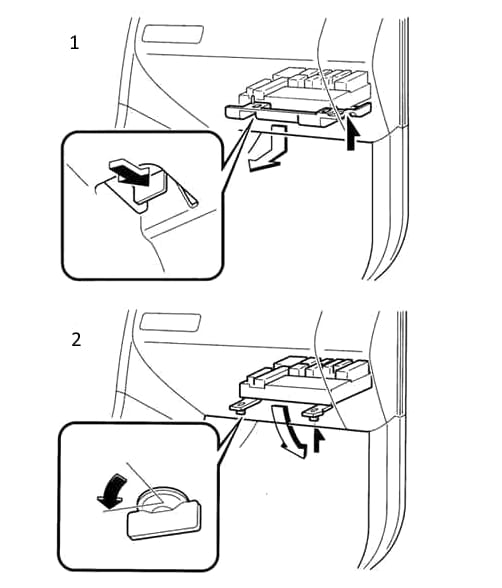

Mazda 3 I (2006) - schematy bezpieczników i przekaźników
Numer Nazwa Ampery [A] Opis
37 D / LOCK 2 15 Elektryczny zamek do drzwi
38 STOP 10 Światła stopu
39 HEAD HIGH L 10 Światła drogowe (lewe)
40 HEAD HIGH R 10 Światła drogowe (prawe)
41
42
43 CIGAR 15 Zapalniczka
44 RADIO 7,5 System nagłośnienia
45 MIRROR 10 Sterowanie lusterkami bocznymi
46 TAIL R 7,5 Światła tylne (prawe);

Światła postojowe (prawe);

Oświetlenie tablicy rejestracyjnej.

47 OBD 10 Do ochrony różnych obwodów
48
49 TR / LOCK 20
50 CPU PWR 10 Jednostka sterująca
51 HAZARD 15 Kierunkowskazy;

Światła ostrzegawcze.

52 SUN ROOF 20 Szyberdach *
53 WASHER 20 Spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

54
55 P / WIND R 30
56 P / WIND L. 30
57 ALARM 7,5
58 M / DEF 7,5 Odmrażacz lusterek bocznych
59
60 HEAD LOW R 15 Światła mijania (prawe);

Poziomowanie reflektorów *

61 HEAD LOW L 15 Światła mijania (lewe)
62
63
64
65 SAS 10 Dodatkowy system przytrzymujący
66 METER 10 Zestaw wskaźników;

System mmobilizer;

System blokady zmiany biegów.

67 IGNITION 20 ABS *;

EHPAS *.

68 WIPER 20 Wycieraczka przedniej szyby
69 ENGINE 20 Do ochrony różnych obwodów
70 IG SIG 10 Automatyczna wycieraczka *
71 SAS 2 7,5 Dodatkowy system przytrzymujący
72
73
74 SEAT WARM 20
75 D / LOCK 1 25 Elektryczny zamek do drzwi
76 A / C 10 Klimatyzator;

Jednostka sterująca nagrzewnicą.

77 P / WIND L. 30 Zasilanie okna (lewe) *
78 P / WIND R 30 Zasilanie okna (prawe) *
79 BACK 10 Światła cofania
80 SUN ROOF 7,5 Szyberdach *
81 TAIL L 7,5 Tylne światła (lewe);

Światła postojowe (lewe).

82 ILLUMI 7,5 Oświetlenie
83
84
85
86
* Niektóre modele
