W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rovera Evoque II (L551) z lat: 2019, 2020, 2021, 2022, 2023.
Land Rover Range Rover Evoque II (L551) to druga generacja luksusowego SUV-a kompaktowego produkowanego przez brytyjską markę Land Rover od 2019 roku. Model ten został zaprojektowany z myślą o miejskim stylu życia i połączeniu wyjątkowej stylistyki z wysoką jakością wykonania.
Z zewnątrz Range Rover Evoque II wyróżnia się unikalnym, muskularnym designem z agresywnie ukształtowanymi reflektorami LED i szeroką atrapą chłodnicy z trójwymiarowym wzorem. Dostępne są również opcjonalne dachy wykonane z kontrastującego materiału. Wnętrze pojazdu oferuje wiele opcji personalizacji, w tym wykończenia skórzane, drewniane panele i aluminiowe wstawki, a także zaawansowane systemy multimedialne i bezpieczeństwa.
Range Rover Evoque II jest wyposażony w silniki benzynowe i diesel, a także w systemy hybrydowe typu mild-hybrid i plug-in hybrid. Najmocniejsza jednostka to 2,0-litrowy silnik benzynowy o mocy 300 KM z systemem napędu na cztery koła. Do wyboru są także różne tryby jazdy, w tym Off-Road, który zapewnia doskonałe prowadzenie w trudnym terenie.
Jednym z najważniejszych elementów Range Rover Evoque II jest jego zaawansowany system zawieszenia, który zapewnia zarówno komfort jazdy na drogach miejskich, jak i doskonałe prowadzenie na trudnym terenie. Model ten oferuje również zaawansowane systemy bezpieczeństwa, takie jak system ostrzegania przed kolizją z hamowaniem awaryjnym, asystent pasa ruchu i system monitorowania martwego pola.
Podsumowując, Land Rover Range Rover Evoque II (L551) to luksusowy i wszechstronny SUV, który oferuje wiele opcji personalizacji i zaawansowanych technologii, a także doskonałe właściwości jezdne i stylowy design.

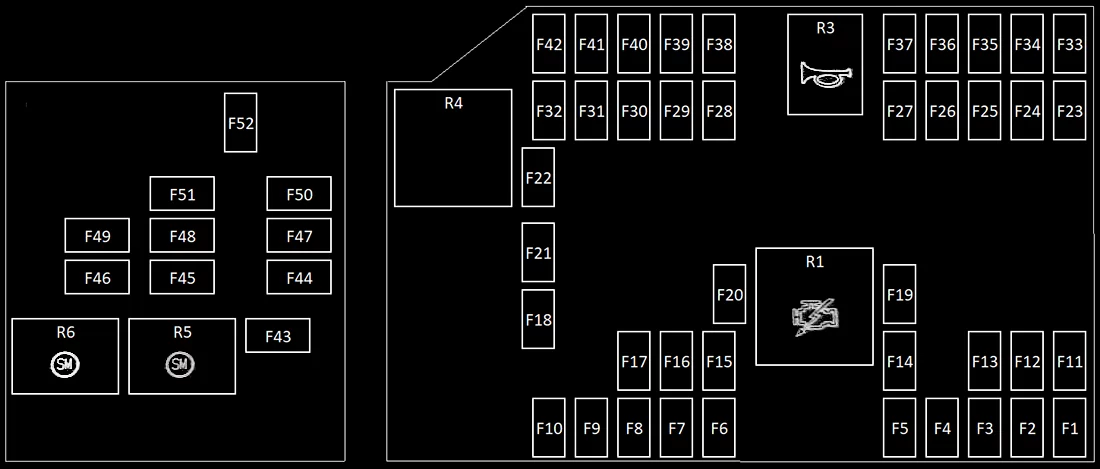

Skrzynka bezpieczników komory silnika
Skrzynka bezpieczników znajduje się pod lewą pokrywą silnika.
Aby zdjąć lewą pokrywę boczną:
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 15 | 2021-2023: Wodna chłodnica powietrza doładowującego. |
| 3 | 10 | System zarządzania silnikiem. |
| 4 | – | – |
| 5 | 15 | System zarządzania silnikiem. |
| 6 | 15 | System zarządzania silnikiem. |
| 7 | 10 | 2019-2020: Moduł sygnalizatora zewnętrznego. |
| 8 | 10 | Tylko hybrydowe pojazdy elektryczne typu plug-in: sterowanie PHEV/pompa nagrzewnicy PHEV. |
| 9 | 15 | Pompa wodna chłodnicy międzystopniowej. |
| 10 | 15 | Tylko PHEV: falownik. |
| 11 | 5 | 2019-2020: Kierownica. |
| 12 | 5 | Przełącznik rozrusznika / system MHEV. |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | System zarządzania silnikiem. |
| 16 | – | – |
| 17 | 15 | System paliwowy. System zarządzania silnikiem. Czujniki spalin. |
| 18 | 30 | 2022-2023: Świece żarowe. |
| 19 | 40 | Moduł sterujący silnika. |
| 20 | 40 | Moduł sterujący hamulca. Akumulator. |
| 21 | 30 | 2022-2023: Świece żarowe. |
| 22 | 40 | Silnik dmuchawy. |
| 23 | 10 | Przednie światła przeciwmgielne. |
| 24 | 10 | 2019-2020: Czujniki spalin. 2021-2023: Chłodzenie silnika. |
| 25 | – | – |
| 26 | 10 | 2019-2021: Czujniki paliwa. 2022-2023: Płyny wydechowe silników Diesla. |
| 27 | 10 | 2019-2021: Czujniki spalin. 2022-2023: System zarządzania silnikiem. |
| 28 | 25 | Pompa paliwowa. |
| 29 | 25 | Spryskiwacz przedniej szyby. |
| 30 | – | – |
| 31 | 25 | Spryskiwacz tylnej szyby. |
| 32 | – | – |
| 33 | 10 | 2019-2020: Sprzęg obrotowy kierownicy. |
| 34 | 25 | Reflektor prawy. |
| 35 | 25 | Lewy reflektor. |
| 36 | 5/10 | 2021: System kontroli ADAS. 2022-2023: Systemy wspomagania kierowcy. |
| 37 | 15 | Klakson. |
| 38 | 10 | Tylko PHEV: rozrusznik-generator zintegrowany z akumulatorem/paskiem. |
| 39 | 20 | Napęd na 4 koła |
| 40 | 25 | Pompa do mycia szyb |
| 41 | 5 | 2021: Mikrofon syntetyczny PHEV. 2022-2023: Akustyczny system ostrzegania o pojazdach. |
| 42 | 15 | Tylko PHEV: Hybrydowa pompa płynu chłodzącego. |
| 43 | – | – |
| 44 | 40 | Ogrzewana przednia szyba z prawej strony. |
| 45 | 40 | Tylko PHEV: Pompa oleju przekładniowego. |
| 46 | – | – |
| 47 | 40 | Ogrzewana przednia szyba z lewej strony. |
| 48 | 40 | Rozrusznik. |
| 49 | 30 | 2019-2020, 2023: Elektryczny hamulec postojowy (EPB). |
| 50 | 40 | Zapasowy. |
| 51 | 40 | 2019-2020, 2023: Silnik Diesla. |
| 52 | 30 | Silnik wycieraczek szyby przedniej. |

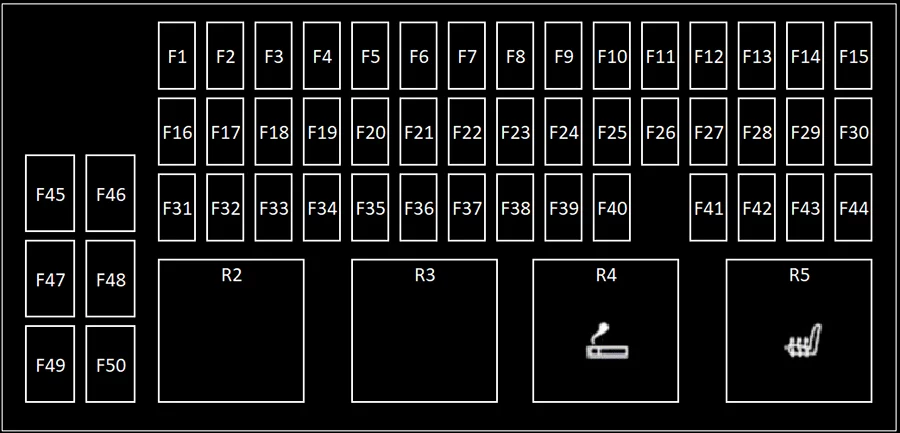

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się pod schowkiem za panelem podłogowym.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Fotel pasażera z przodu. |
| 2 | 30 | Siedzenie kierowcy. |
| 3 | 25 | Moduł drzwi pasażera. |
| 4 | 25 | Moduł drzwi kierowcy. |
| 5 | 5 | Bezkluczykowy dostęp. |
| 6 | – | – |
| 7 | – | – |
| 8 | 5 | Tylko PHEV: skrzynka przyłączeniowa PHEV. |
| 9 | 5 | 2019-2021: System monitorowania ciśnienia w oponach (TPMS). 2022: Odbiornik RF, TPMS, Wewnętrzne czujniki silnika. 2023: odbiornik radiowy. |
| 10 | 5 | Sygnalizator akustyczny / ETC. |
| 11 | 5 | Tablica przyrządów. |
| 12 | 20 | 2019-2020: Układ paliwowy. 2022-2023: Układ podgrzewacza palnika paliwowego. |
| 13 | 5 | Gniazdo diagnostyczne. |
| 14 | 5 | Immobilizer pojazdu. |
| 15 | 5 | Kierownica. |
| 16 | 20/10 | 2019-2020: Bezkluczykowy dostęp. 2022: Wyświetlacz Head-Up (HUD) i wentylator chłodzący. 2023: Bezkluczykowy dostęp. |
| 17 | 5 | 2019-2020: Przełącznik pedału hamulca. |
| 18 | 20 | Roleta przednia. |
| 19 | 20 | Podgrzewany i klimatyczny fotel pasażera z przodu. |
| 20 | 5 | Lusterko. Kamera |
| 21 | 5 | Monitor martwego pola. |
| 22 | 5 | 2019-2020: Kamera. |
| 23 | – | – |
| 24 | 10 | Moduł wyświetlacza przeziernego (HUD). |
| 25 | 10 | Tablica przyrządów. |
| 26 | 20 | 2019-2020: Zapalniczka. 2021-2023: Pomocnicze gniazdo zasilania. |
| 27 | 5 | 2019-2020: Pomoc przy parkowaniu. |
| 28 | 10 | 2019-2020: Wyświetlacz Head-Up (HUD) i wentylator chłodzący. |
| 29 | 5 | Adaptacyjny tempomat. |
| 30 | 20 | Sterowanie podgrzewanym i klimatycznym fotelem kierowcy. |
| 31 | 5 | 2019-2020: Jonizator powietrza. Układ hamulcowy. 2021: Moduł wspomagania parkowania. 2022: Kontrola zjazdu ze wzniesienia, jonizator. 2023: Zasilanie zapłonu. |
| 32 | 5 | 2019-2021: Monitoring mieszkańców. Elektryczna klapa tylna. 2022: Monitorowanie mieszkańców. 2023: Koncentrator USB. |
| 33 | 10 | 2019-2021: Tylny przenośny wzmacniacz audio. 2022: Konsola gniazda akcesoriów/konsola USB. |
| 34 | 15 | 2019-2020: System informacyjno-rozrywkowy. 2023: Składane tylne siedzenia. |
| 35 | 15 | System informacyjno-rozrywkowy. |
| 36 | 10 | Wyjście audio wideo. |
| 37 | 15 | Przełączniki siedzeń i pamięć. |
| 38 | 20 | 2019-2020: Dodatkowe gniazdo zasilania Cubby Box. 2021: Zapalniczka 2022-2023: Pomocnicze gniazdo zasilania. |
| 39 | 5 | Lusterko elektrochromowe. |
| 40 | – | – |
| 41 | 10 | Podgrzewana kierownica. |
| 42 | 5 | 2019-2020: Kierownica. |
| 43 | 20 | System ogrzewania i wentylacji. |
| 44 | – | – |
| 45 | 40 | Moduł kontroli nadwozia. |
| 46 | 2 | Elektroniczna opłata drogowa w Singapurze (tylko pojazdy z kierownicą po prawej stronie). |
| 47 | 40 | Moduł kontroli nadwozia. |
| 48 | – | – |
| 49 | 40 | Wzmacniacz systemu audio-nawigacyjnego. |
| 50 | 20 | 2019-2020: Moduł wzmacniacza. |

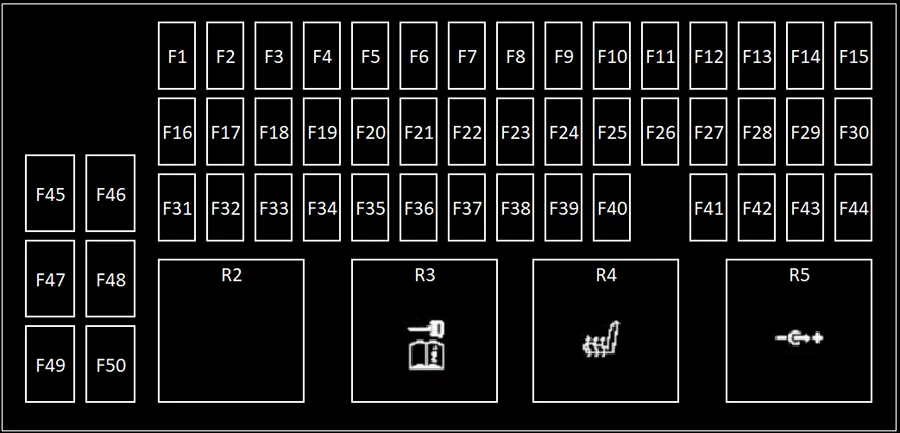

Skrzynka bezpieczników przestrzeni ładunkowej
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Tylna wycieraczka. |
| 2 | 20 | Zapasowy. |
| 3 | 5 | Telematyka. |
| 4 | 5 | Podgrzewacz paliwa (FBH). |
| 5 | 25/10 | 2019-2020: Pompa paliwowa. 2021: System kontroli ADAS. 2022-2023: Wspomaganie jazdy i systemy unikania kolizji. |
| 6 | 30 | Elektryczna klapa tylna. |
| 7 | 5 | 2019-2020: Panel sterowania klimatyzacją. 2021: Tylne sterowanie klimatyzacją 2022: Panel sterowania klimatyzacją. |
| 8 | – | – |
| 9 | 5 | 2021: Zapas akumulatora. |
| 10 | 30 | 2021: Regulacja tylnych siedzeń. |
| 11 | 25 | Moduł drzwi tylnych prawych. |
| 12 | 20 | Przyczepa. |
| 13 | 5 | 2019-2022: 4WD. |
| 14 | 25 | Moduł lewych tylnych drzwi. |
| 15 | 10 | 2021: System wspomagania parkowania. 2022-2023: Moduł wykrywania pola bliskiego. |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Układ napędowy. |
| 20 | – | – |
| 21 | 20 | Gniazdo akcesoriów. |
| 22 | 5 | 2021: System diagnostyczny Flexray. |
| 23 | 20 | 2019-2020: Silnik szyberdachu. 2021: Sterowanie świetlikiem. 2023: Silnik szyberdachu. |
| 24 | 5 | 2019-2020: Wykrywanie brodzenia. 2023: Gniazdo USB. |
| 25 | 5 | Czujnik akumulatora 48V. |
| 26 | 20 | Moduł ogrzewania tylnych siedzeń. |
| 27 | – | – |
| 28 | 5 | 2019-2020: Pompa paliwowa. |
| 29 | 10 | Bezprzewodowa ładowarka. |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | 20 | Gniazdo przyczepy. |
| 34 | 10 | Moduł sterujący podwozia. |
| 35 | 30 | Układ napędowy. |
| 36 | 20 | 2019-2020: Pompa paliwowa. |
| 37 | 20 | Zapasowy. |
| 38 | 5 | 2021: Zapas wentylatora. |
| 39 | 20 | 2023: Tylne systemy klimatyzacji i komfortu. |
| 40 | 10 | Ładowarka USB. |
| 41 | 20 | Podgrzewane prawe tylne siedzenie. |
| 42 | 20 | Gniazdo akcesoriów konsoli tylnej. |
| 43 | – | – |
| 44 | 30 | Ogrzewana tylna szyba. |
| 45 | 30 | 2021: Silnik PHEV. 2022-2023: Układ napędowy. |
| 46 | – | – |
| 47 | 30 | 2019-2020: Układ napędowy. 2022: Światła przyczepy. |
| 48 | 30 | Wysuwany hak holowniczy. |
| 49 | 50 | 2019-2021, 2023: Grzałka PTC. |
| 50 | 25 | Ogrzewanie. |
